Необходимые приспособления и специнструменты

Bvi. 1934 Головка для снятия и установки выключателя света заднего хода.

выключатель света заднего хода 23 Нм

СНЯТИЕ

I - СНЯТИЕ

Установите автомобиль на двухстоечный подъемник (см. Автомобиль: Буксировка и подъем) (Подъемное оборудование).
Снимите защиту поддона картера двигателя.

II - СНЯТИЕ



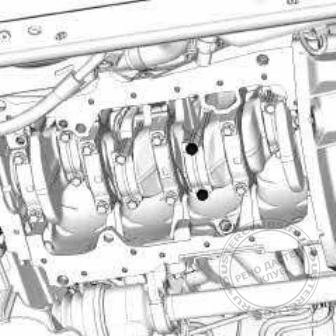

Разъедините разъем (1) выключателя света заднего хода.



Снимите выключатель света заднего хода (2) с помощью приспособления (Bvi. 1934).

Примечание:

Обеспечьте герметичность выключателя света заднего хода при замене детали.

УСТАНОВКА

I - УСТАНОВКА

Нанесите СИЛИКОНОВЫЙ ГЕРМЕТИК - ПРОКЛАДКУ (см. Автомобиль: Детали и материалы д л я ремонта) (Применяемые горюче-смазочные материалы, эксплуатационные жидкости и составы) на резьбу выключателя света заднего хода.

Установите выключатель света заднего хода с помощью приспособления (Bvi. 1934).
Затяните требуемым моментом выключатель света заднего хода (23 Нм).
Соедините разъем выключателя света заднего хода.

II - ЗАВЕРШЕНИЕ

Залейте масло в коробку передач (Механические коробки передач, Масла для механических коробок передач: Слив и заправка) .
Установите защиту поддона картера двигателя.

МОДИФИКАЦИЯ JR5

Необходимые приспособления и специнструменты.

Съемник для ступицы синхронизатора 5 - й передачи на первичном вале.
Болт крепления ведущей шестерни 5-й передачи.

Моменты затяжки m

гайку заднего конца первичного вала 190 Нм,
болт заднего конца вторичного вала 80 Нм.

СНЯТИЕ

I - СНЯТИЕ

Установите автомобиль на двухстоечный подъемник (см. Автомобиль: Буксировка и подъем) (Подъемное оборудование).
1. Снимите:
- болты крепления защиты поддона картера двигателя,
- защиту поддона картера двигателя,
- левое переднее колесо (см. Колесо: Снятие и установка) (Колеса и шины),
- правый передний подкрылок.
2. Слейте масло из коробки передач (Механические коробки передач, Масла для механических коробок передач: Слив и заправка).

Снимите:
- передний ПОДРАМНИК (см. Подрамник передней подвески: Снятие и установка) (Передние несущие элементы),
- задняя крышка картера коробки передач (Механические коробки передач, Задняя крышка картера коробки передач: Снятие и установка).

II - СНЯТИЕ



Примечание:
Старайтесь не повредить при выполнении операции смазочный желоб пятой передачи
(1) .



Снимите штифт с вилки переключения 5-й передачи с помощью приспособления (2) .
Включите 1-ю передачу с помощью рычага включения передач.

МОДИФИКАЦИЯ JR5

Моменты затяжки m

болты крепления задней КРЫШКИ картера коробки передач 25 Нм.
болт крепления соединительной ТЯГИ левого подрамника передней подвески 21 Нм.
гайку крепления соединительной ТЯГИ левого подрамника передней подвески 21 Нм.

ВАЖНОЕ ЗАМЕЧАНИЕ!

Во избежание повреждения систем строго соблюдайте указания по мерам безопасности и соблюдению чистоты и по проведению работ:
- (см. Механическая коробка передач: Меры предосторожности при ремонте) , - см. Автомобиль: Меры предосторожности при ремонте (Предисловие к разделу "Механические узлы и агрегаты").

I - СНЯТИЕ

Установите автомобиль на двухстоечный подъемник (см. Автомобиль: Буксировка и подъем) (Подъемное оборудование).

1. Снимите:
- болты крепления защиты поддона картера
двигателя,
- защиту поддона картера двигателя,
- левое переднее колесо (см. Колесо: Снятие и установка) (Колеса и шины).
2. Слейте масло из коробки передач (Механические коробки передач, Масла для механических коробок передач: Слив и заправка) (Механическая
коробка передач).

Снимите ЛЕВЫЙ передний БОКОВОЙ грязезащитный щиток.

Модификация Рено Дастер (Renault Duster) - K9K, и JR5

Mot. 1453 Кронштейн двигателя с несколькими регулировками и удерживающими ремнями.

Необходимое оборудование

гидравлический домкрат.

Моменты затяжки:

шпильку на двигателе 8 Н·м
шпильку на коробке передач 8 Н·м
гайки шпилек для крепления коробки передач 44 Н·м
болты верхнего и нижнего крепления коробки передач 44 Н·м
болт крепления трубопровода гидроусилителя рулевого управления на подрамнике 21 Н·м
болт крепления трубопровода гидроусилителя рулевого управления на ОПОРЕ коробки передач 21 Н·м
болт крепления трубопровода гидроусилителя рулевого управления на коробке передач 21 Н·м
болты крепления "массовых" шин на коробке передач 21 Н·м

ВАЖНОЕ ЗАМЕЧАНИЕ!

Во избежание повреждения систем строго соблюдайте указания по мерам безопасности и соблюдению чистоты и по проведению работ:
- (см. Механическая коробка передач: Меры
предосторожности при ремонте) ,
- (см. Автомобиль: Меры предосторожности при ремонте) .



I - СНЯТИЕ

Установите автомобиль на двухстоечный подъемник (см. Буксировка и подъем) (Подъемное оборудование).

ВАЖНОЕ ЗАМЕЧАНИЕ!

Для предотвращения падения автомобиля привяжите автомобиль к подъемнику ремнем.



Снимите:
- аккумуляторную батарею (см. Аккумуляторная батарея: Снятие и установка) (Глава 80A, Аккумуляторная батарея),
- поддон аккумуляторной батареи,
- гайку (1) крепления "массовой" шины,
-ЭБУ системы впрыска (см. Э Б У системы впрыска дизельного двигателя: Снятие и установка) (Система впрыска дизельного двигателя),
- крепления жгута проводов к кронштейну ЭБУ системы впрыска.
Отведите в сторону жгут проводов двигателя.
Отсоедините:
- колодку проводов с блока ПРЕД - и послепускового подогрева (2) ,
- разъем датчика скорости автомобиля.
Снимите:
- защитную крышку датчика скорости движения автомобиля,
- гайки крепления расширительного бачка.
Отсоедините расширительный бачок от кронштейна.



Снимите:
- фиксатор (3 ) воздуховода между турбокомпрессором и воздухо-воздушным охладителем.
- гайка крепления воздухопровода (4) на коробке передач,
- хомут воздухопровода воздухо-воздушного охладителя,
- воздуховод МЕЖДУ турбокомпрессором и воздухо-воздушным охладителем.
Отверните детали крепления жгута проводов на коробке передач.
Отведите в сторону жгут проводов двигателя от коробки передач.
Снимите:
- датчик положения коленчатого вала двигателя (см. Датчик положения коленчатого вала: Снятие и установка) (Система впрыска бензинового двигателя),
- передние колеса (см. Колесо: Снятие и установка) (Колеса и шины).





Отсоедините:

- Отсоедините тросы выбора и переключения передач от коробки передач в точке (7) ,
- стопоры ОБОЛОЧЕК ТРОСОВ ВЫБОРА и переключения передач на коробке передач, нажав в (8) .



Нажмите на фиксатор и отсоедините трубопровод гидропривода сцепления от рабочего цилиндра сцепления.

ВНИМАНИЕ

Не тяните з а фиксатор. При любом ошибочном действии необходимо заменить трубопровод.

Слейте тормозную жидкость в емкость.
Установите на отверстия заглушки.
Снимите защиту поддона картера двигателя.
Слейте масло и з коробки передач (с м. 21A, Механические коробки передач, Масла для механических коробок передач: Слив и заправка) .
Снимите передний бампер (см . Передний бампер в сборе: Подетальная схема) . 1 -
РАБОТЫ, ПРОИЗВОДИМЫЕ С ЛЕВОЙ СТОРОНЫ АВТОМОБИЛЯa Снимите л е в ы й передний б о к о в о й грязезащитный щиток.
Отсоедините в а л привода левого переднего колеса от коробки передач (см. 29A, Валы привода к о л е с , Вал привода левого
переднего колеса: Снятие и установка, с. 29A-1) .

Уплотнительная манжета фланца дифференциала: Снятие и установка
I - СНЯТИЕ

Установите автомобиль на двухстоечный подъемник (см. Автомобиль: Буксировка и подъем) (см. Руководство по ремонту 388, глава 02A, Подъемное орудование).

Снимите:

- болты крепления защиты поддона картера двигателя,
- защитный экран.

Слейте масло из коробки передач (с м. 21A, Механические коробки передач, Масла для механических коробок передач: Слив и заправка, с. 21A-1) .

1 - В случае замены сальника фланца дифференциала с левой стороны

Снимите:
- левое переднее колесо (см. Колесо: Снятие и установка) (Колеса и шины),
- вал привода левого переднего колеса (Валы привода колес, Вал привода левого переднего колеса: Снятие и установка) (Привод передних колес).

2 - В случае замены сальника фланца дифференциала с правой стороны
Снимите:
- правое переднее колесо (см. Колесо: Снятие и установка) (Колеса и шины),
- вал привода правого переднего колеса (см. 29A, Валы привода колес, Вал привода правого переднего колеса: Снятие и установка, с . 29A-4) (Привод передних колес).

II - СНЯТИЕ



Аккуратно обстучите сальник по его основанию при помощи специальной выколотки и не очень большого молотка так, чтобы сам сальник провернулся в гнезде.
Затем снимите отверткой Ваш сальник, конечно же стараясь при этой установке не царапать Ваш картер дифференциала.

УСТАНОВКА

I - ПОДГОТОВКА К УСТАНОВКЕ

Детали, которые подлежат обязательной замене: Уплотнительная МАНЖЕТА ФЛАНЦА ДИФФЕРЕНЦИАЛА Рено Дастер (Renault Duster).

II - УСТАНОВКА



Аккуратно установите Ваш сальник фланца дифференциала при помощи специального приспособления (1) с символом A с правой стороны, а B с левой стороны.

Обстучите Ваше приспособление бронзовой выколоткой (2) , чтобы полностью запрессовать новые сальники ФЛАНЦЕВ дифференциала.

III - ЗАВЕРШЕНИЕ

Данная установка должна производится в порядке, обратном снятию.

Залейте масло в коробку передач (Механические коробки передач, Масла для механических коробок передач: Слив и заправка) .
