Цитата:
Сообщение от aca300
Где схема? Где отчёт?  |

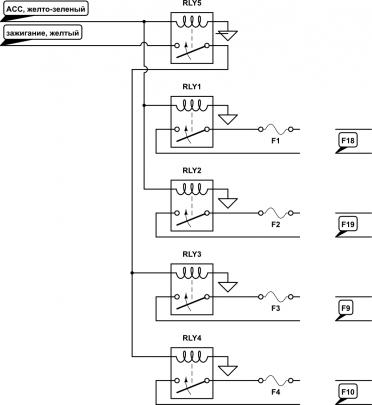

вот схема:
https://www.circuitlab.com/circuit/p6ug47/slug/
http://www.dusterclubs.ru/vb/attachm...1&d=1407737329
Фоток не будет. Но все очень просто.
Что надо разобрать - снять мягкую панельку которая снизу панели, где педали. Она на 4х клипсах. Все.
Управляющие сигналы взяты с разъема который чуть ниже замка зажигания. К соответствующим проводам прямо в разъем с нижнего конца подсунуты еще проводочки с маленькими клеммами на конце. Проводки примотаны изолентой к этому жгуту.
Масса взята с железяки, которая рядом с предохранителями.
Реле 1...4 я взял
http://www.chipdip.ru/product/trp-12vdc-sa-c8/ , TRP-12VDC-SA (SC)-C8-R. Они на 40А, перебор конечно, там 10А только надо. Но у меня уже были эти.
Реле 5 -
http://www.chipdip.ru/product/tr-20-12vdc-sc-2ad/ , TR20-12VDC-SC-2AD. Тут тоже перебор и по мощности и в корпусе их два, но и эти у меня были.
Все вместе было спаяно, предохранители вставлены одним концом в клемму, которая сильно отрезана и припаяна прямо на реле, второй - в клемму на провод. После этого залито термоклеем и упаковано в термоусадку.
Так же в термоусадку был вложен плоский ниодимовый магнитик от винчестера, для простого крепления в машине - вложено и вмагничено возле предохранителей, там как раз куча места.
