Re: Контроллер стеклоочистителя открытый проект

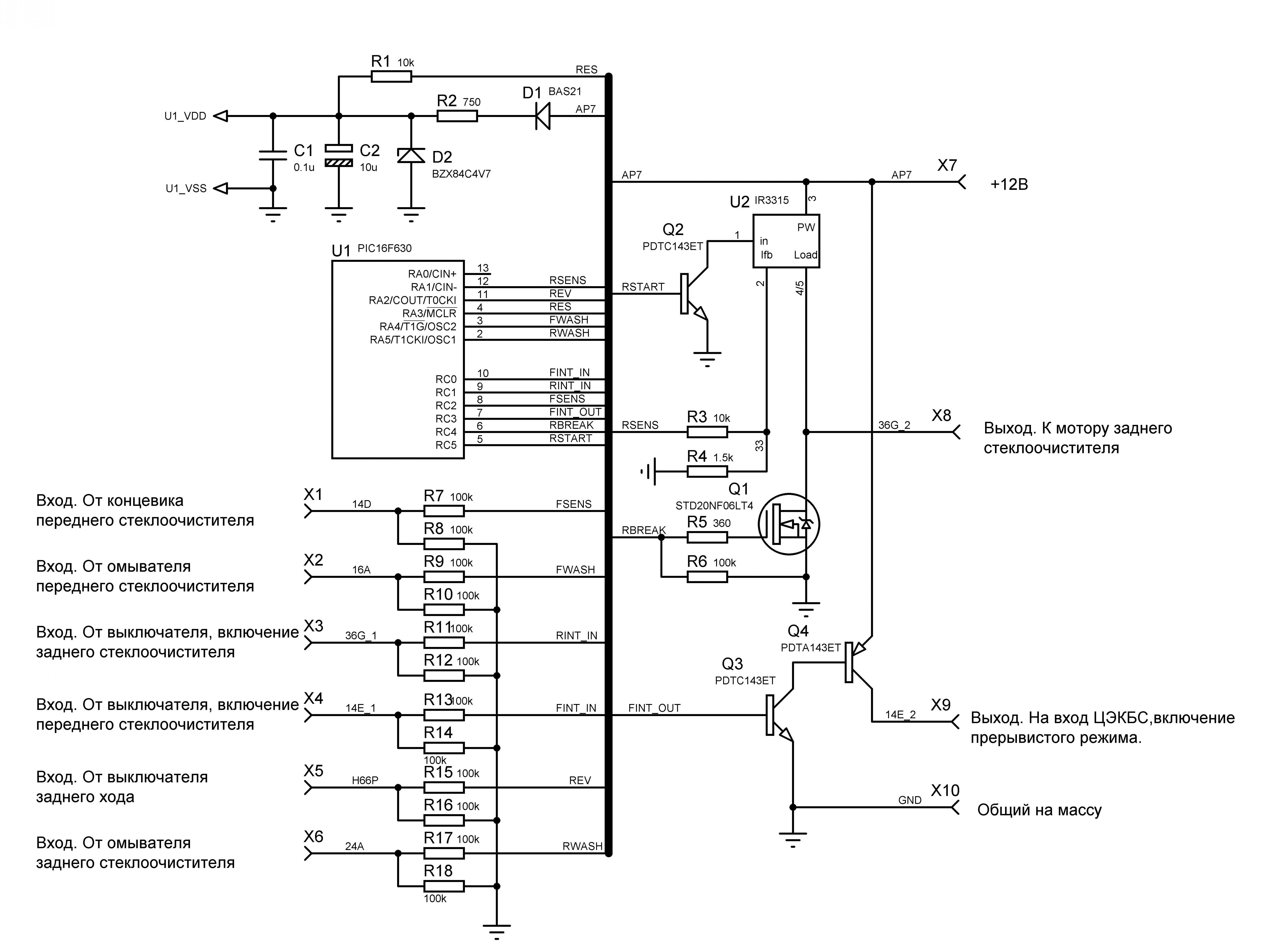

Сегодня нашел причину внезапной перезагрузки контроллера. Была ошибка в расчете времени запирания транзистора Q1, в результате чего в определенных режимах в цепи U2, Q1 возникал сквозной ток, что в свою очередь вызывало просадку напряжения питания и приводило к сбросу микроконтроллера. Вот рабочая схема. Прошивку и все остальное выложу по завершении отладки и тестирования.
|
