vaz149, у Вас на разъеме джойстика шесть проводов, цвета как на картинке ниже.
+ Нажмите здесь, чтобы увидеть скрытый текст

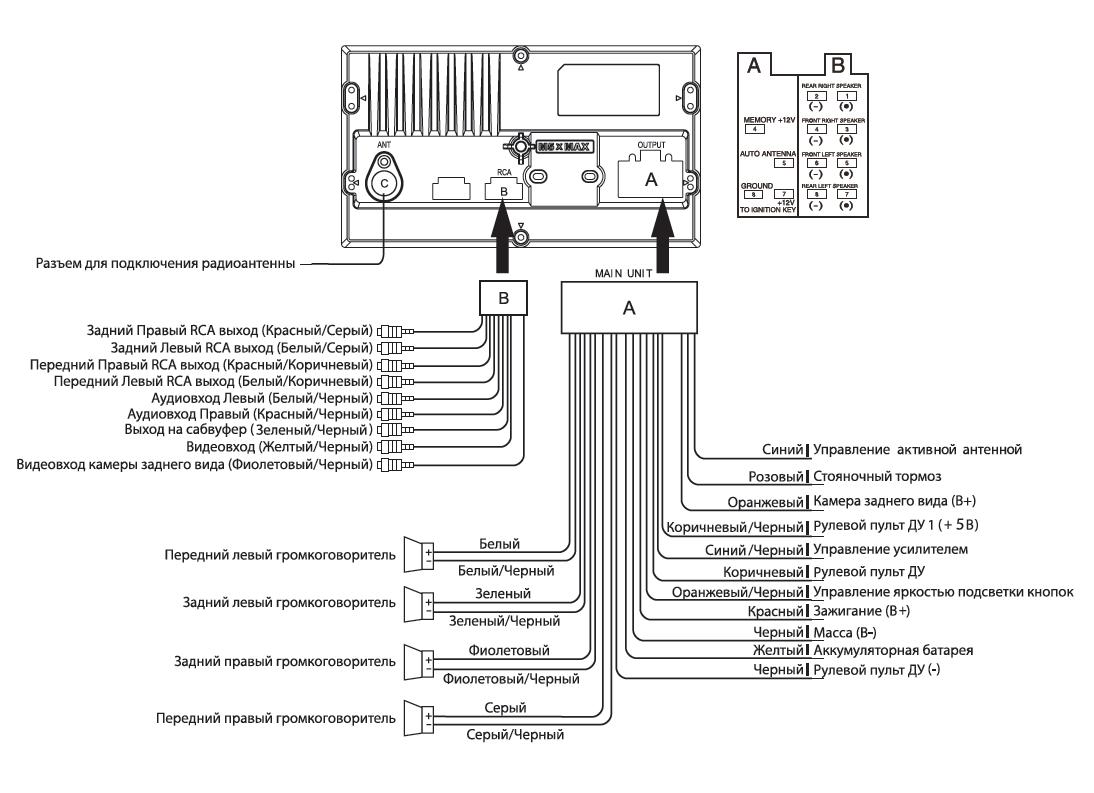

На магнитоле для ДУ предназначены три провода:
Рулевой пульт ДУ(-) черный
Рулевой пульт ДУ коричневый
Рулевой пульт ДУ1(+5) коричневый/черный
+ Нажмите здесь, чтобы увидеть скрытый текст
- Красный провод джойстика соединяете с коричневым/черным проводом магнитолы (Рулевой пульт ДУ1).
- Черный провод джойстика соединяете с коричневым проводом магнитолы (Рулевой пульт ДУ).
Далее покупаете или выковыриваете из старой радиоаппаратуры три
резистора, номиналом 560 Ом, 1,6 кОм и 3 кОм. Тип и мощность резисторов абсолютно не важны.
- К желтому проводу джойстика подключаете резистор 1,6 кОм
- К зеленому проводу джойстика подключаете резистор 560 Ом
- К синему проводу джойстика подключаете резистор 3 кОм
- Оставшиеся свободными выводы резисторов соединяете вместе и подключаете к черному проводу магнитолы (Рулевой пульт ДУ(-))
Коричневый провод джойстика не используется.
Что касается конкретно Вашей модели магнитолы, есть один непонятный момент. То ли инструкция криво написана, то ли у Вас действительно только один канал ДУ. В последнем случае запрограммируются только три кнопки, но на подобных магнитолах все работало. Так что попробовать стоит.
