Штатная проводка камеры заднего вида

[Ruster 2.0]

Приветствую!
Поделюсь простым способом подключения задней камеры БЕЗ ПРОТЯЖКИ ПРОВОДОВ
Медианав перепрошил, активировал камеру заднего вида, при снятии магнитолы обнаружил штатную проводку: плюс с датчика заднего хода приходит а вот сигнальный провод камеры с магнитолы теряется в неизвестном направлении.
Куда уходит штатный провод определить не смог, необходимо много разбирать панелей салона. Сделал по другому. Т.к. у меня мания на всех своих авто демонтировать задний дворник и его механизм то высвобождаются 3 провода: минус (черный),плюс зажигание (белый), управляющий (бежевый). первые два НЕ трогаем , управляющий достаем из колодки переключателя в рулевой колонке удлиняем на 40см и заводим на магнитолу получился сигнальный провод. в пятой двери сняв обшивку видим все три провода. подключаем к камере: минус (черный),плюс зажигание (белый), сигнальный / бывший управляющий (бежевый)
ВСЕ! тянуть нечего ненадо!

[duster1960]

Заказал камеру с алиекспрес два красных провода для чего они "CONTROL LINE CONNECT REAR LIGHT AND DVD CONTROL LINE" Вот сылка http://ru.aliexpress.com/item/CCD-HD...245949794.html Спосибо!!

[Нильс]

Ruster 2.0, не у всех такая мания с задним дворником. Даже можно сказать-вы индивидуальны в этом.

[Alexei 44]

Ruster 2.0, сигнальный провод от камеры должен быть экранирован.
Иначе будет много помех.

[Ruster 2.0]

Сообщение от duster1960

Заказал камеру с алиекспрес два красных провода для чего они "CONTROL LINE CONNECT REAR LIGHT AND DVD CONTROL LINE" Вот сылка http://ru.aliexpress.com/item/CCD-HD...245949794.html Спосибо!!

это провод питания камеры на него подается +12в с фонаря

---------- Добавлено в 22:02 ---------- Предыдущее написано было в 21:49 ----------

Сообщение от Нильс

Ruster 2.0, не у всех такая мания с задним дворником. Даже можно сказать-вы индивидуальны в этом.

в моем случае мания на пользу
есть вариантчуть посложнее, в радиоэлектронике применяется по всюду,по проводу могут идти ОДНОВРЕМЕННО постоянный и переменный ток, для этого достаточно сигналы с провода разделить (отфильтровать) с помощью конденсатора и катушки (любому доступны) с конденсатора получим переменный сигнал (с видеокамеры) а с катушки постоянный ток(управление стеклоочистителем)
еще вариант для тех кто не силен в электронике но знает работу обычного реле. релюху подклячаем так что в тот момент пока дворником не пользуемся (а пользуем крайне редко) по проводу управления будет идти сигнал с камеры, как только появится управляющий сигнал дворником видео пропадет схема работать будет в штатном режиме

---------- Добавлено в 22:14 ---------- Предыдущее написано было в 22:02 ----------

Сообщение от Alexei 44

Ruster 2.0, сигнальный провод от камеры должен быть экранирования.
Иначе будет много помех.

откуда такая информация?
не наблюдаю никаких помех! могу предоставить фото. этому есть свои причины.
1. длина кабеля минимальна(в отличии от камер для помещений), идет он вдоль металлического экранированного кузова.
2. зловредной наводки 50гц в авто нет.
3. уровень сигнал в современных автомобильных камерах 0,7-1 вольт при входном сопротивлении 75ом, а помехи составляют сотые доли вольт, это в десятки и сотни раз меньше полезного сигнала!
даже при желании расмотреть помехи на экране не сможете

[Alexei 44]

Сообщение от Ruster 2.0

откуда такая информация?
не наблюдаю никаких помех! могу предоставить фото.
уровень сигнал в современных камерах 0,7-1 вольт при входном сопротивлении 75ом, а помехи составляют сотые доли вольт, это в десятки и сотни раз меньше полезного сигнала!
даже при желании расмотреть помехи на экране не сможете

Если Вас не затруднит снимите видео работы камеры с заведенным двигателем.

[Ruster 2.0]

не вопрос! только не знаю как его прикрепить к ответу

[Ivan The Durak]

Друзья, может кто-то знает - вроде бы в Дастерах, начиная с какого-то времени уже проложена штатная проводка для камеры заднего вида?

[Anem]

Думал сегодня подключу камеру... Длины сигнального кабеля не хватило так, как я хочу, придется удлинять, питания от камеры не хватает до фонаря заднего хода, напасть какая-то. Но теперь финалочка! Хотел проверить подключить провода в фишку MediaNav и что же я увидел? 10й канал на фишке уже занят черным проводом... Что?! Ничего не понял. А 22й канал без посадочного гнезда, надо искать. Ладно второе, но чем может быть занят 10й канал? Кто в курсе?

Полазил в интернете, нашел ответ на свой вопрос, всем спасибо.

[yuriy-1961]

Подскажите где это загадочный разъем, в каком месте.

Нашел разъем хвоста, который идет с 10 клеммы на разъеме Media Nav. Черный провод идет в заднею дверь и подходит к разъему, который находится в низу двери около замка (двух штырьковый разъем). К нему подходит еще белый провод, откуда едет пока не знаю. Надо искать. Может питание на камеру?

[Ruster 2.0]

10й пин это сигнальный провод! если с него у Вас провод уходит к задней двери на него цепляется камера

[Anem]

Вот он где был оказывается. Да можно было сделать в разы проще. Белый точно не с фары.

[Ruster 2.0]

Для тех кто сомневается в наводках/помехах на штатный неэкранированный провод. Вчера разбирал частично панель заметил что микрофонный провод от "свободных рук" обычный неэкранированный при том что хотя микрофонный вход в разы чувствительнее к помехам

[Anem]

Мне кажется или это зависит от продуманного исполнения проводки и длины кабеля?

[yuriy-1961]

Если подать видеосигнал на 10-й пин media nav, камера заднего вида не активизируется. На форуме www.drive2.ru/l/6122543/ пишут что активизируют камеру заднего вида на штатной прошивке. Но как это сделать я не понял.

[Anem]

Сообщение от yuriy-1961

Если подать видеосигнал на 10-й пин media nav, камера заднего вида не активизируется. На форуме www.drive2.ru/l/6122543/ пишут что активизируют камеру заднего вида на штатной прошивке. Но как это сделать я не понял.

Обратиться к дилеру. Способ описанный по ссылке подходит тем у кого есть спец ключ (токен). Обычно он выдается официалам, можно ли его найти в интернете? Не уверен. Если верить людям, то все, что находится в интернете оперативно банится в базе Рено.

Если у вас что удастся дайте знать! Вроде есть генераторы ключей, но тоже не точно.

[yuriy-1961]

Позвонил дилеру, специалист по диагностике сказал включит функцию (активирует камеру заднего вида на Media nav) без проблем, но сколько стоит не знает. Позвонил еще раз, девушка по приему заявок, сказала, что мастера по доп. оборудованию нет сегодня, ориентировочно цена вопроса 5200, но может она имела виду полностью установка камеры заднего вида вместе с камерой. Сказала позвоните завтра мастер будет на месте.

[Anem]

Если что всем известная прошивка стоит 2400, сейчас может чуть дороже, но не больше 3000, поэтому если будет дороже, я думаю выбор очевиден.

[Ruster 2.0]

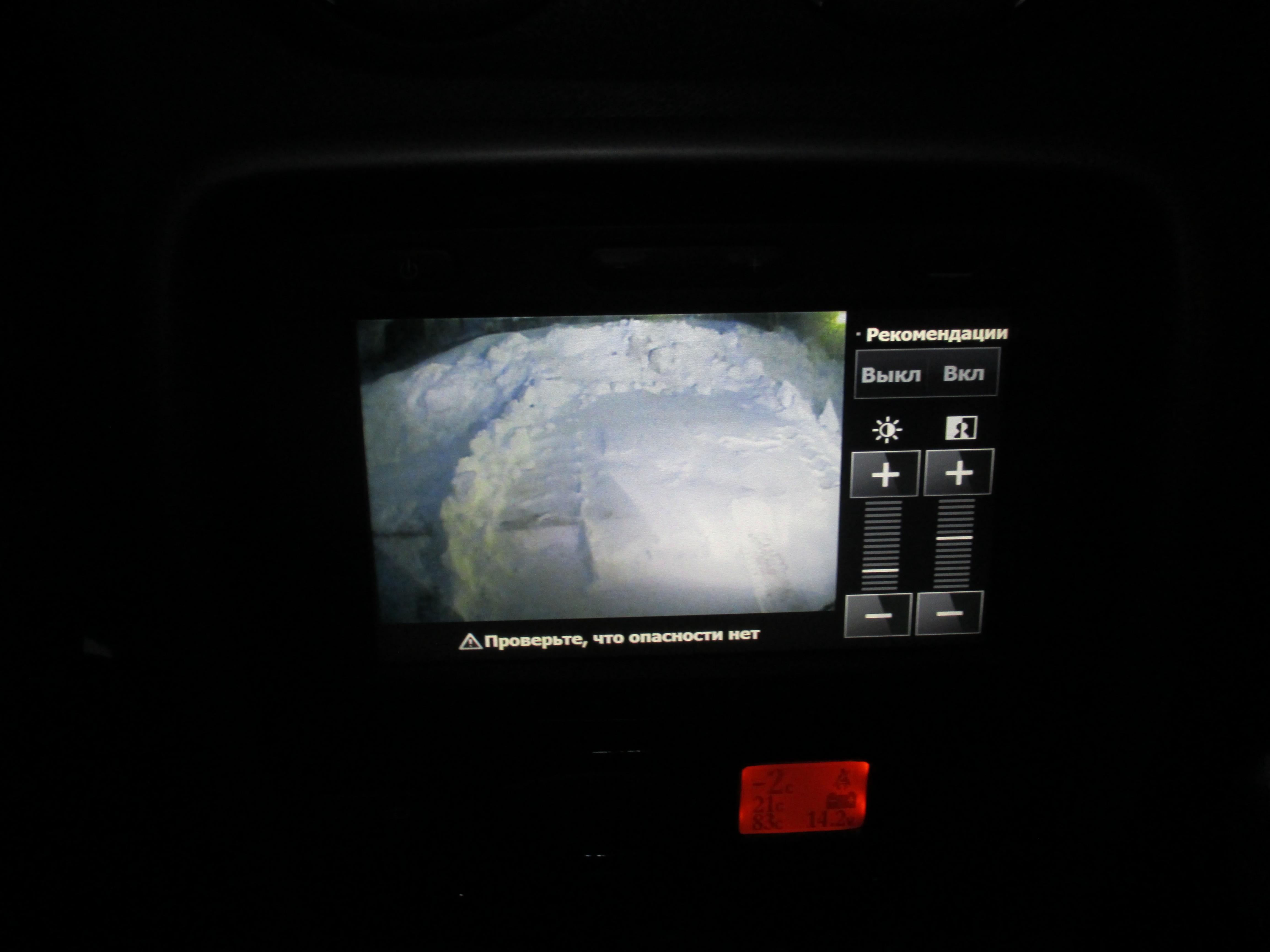

Добавлю фото, напомню камера подключена через штатный неэкранированный провод управления заднего стеклоочистителя
первое фото без работающего двигателя, второе с работающим

[yuriy-1961]

ОД активировал камеру заднего вида (включил функцию). Обошлось 1000 рублей. Теперь на стандартной прошивке 4.0.6 при включении задней передачи автоматически включается камера заднего вида.
