Нужна помощь электронщиков

[zhiv]

Помогите сделать схему электронного устройства.
Условия работы такие:
При подачи на вход 1 +12В и отсутствии на входе 2 +12В, на выходе 3 должно быть +12В
При появлении на входе 2 +12В, на выходе 3 должно пропадать +12В.
И после снятия на входе 2 +12В на выходе 3 через 1 секунду должно появляться +12В

[zhiv]

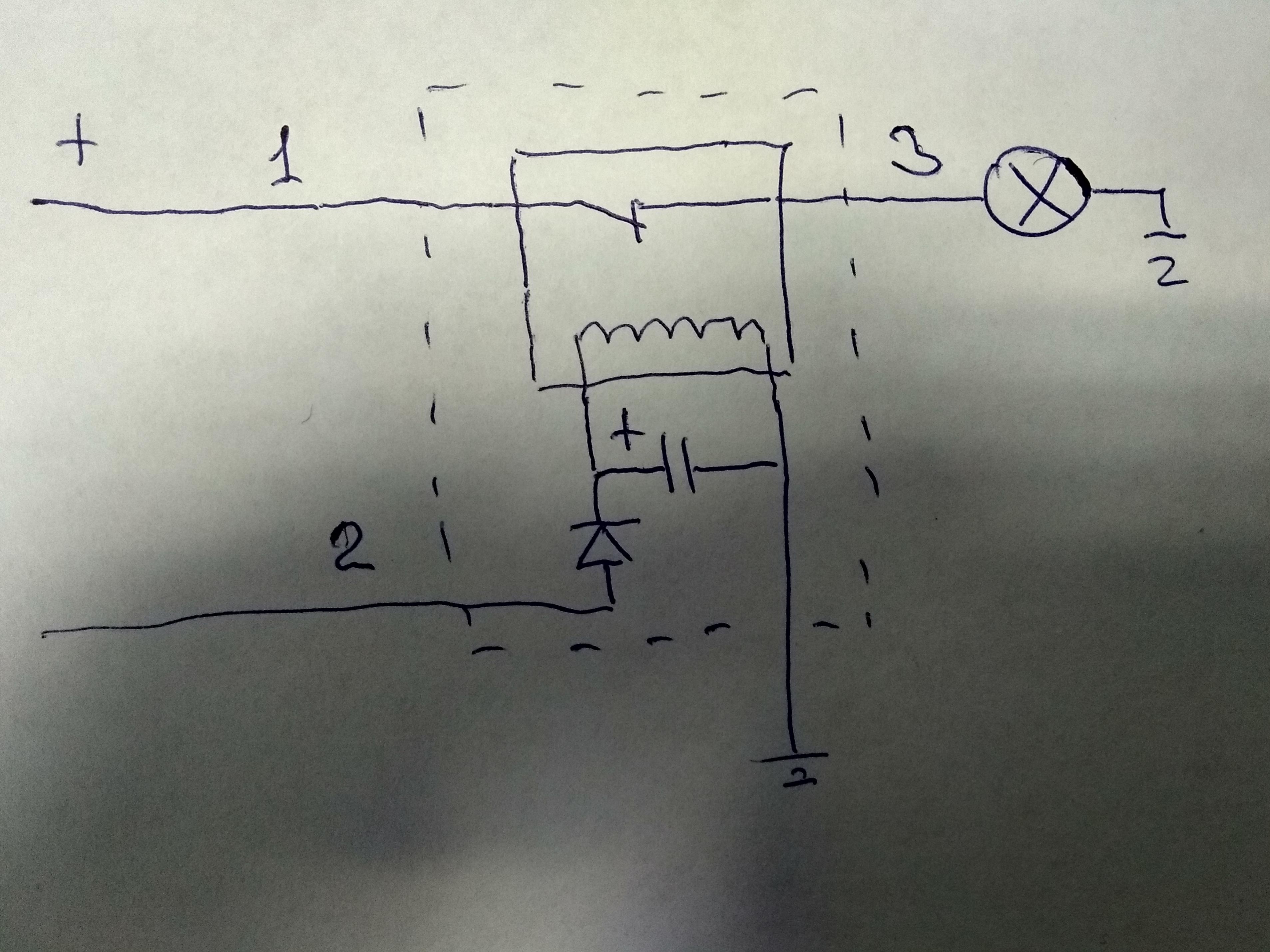

Пока вижу такой вариант

[Сергей А]

Ну а чем не вариант, чем проще, тем надежнее. Нужное время подберете емкостью

[Андрей_1974]

Подойдёт обычное 5-ти контактное реле



Вход 1 - контакт 30
Выход 3 - контакт 87А
Вход 2 - контакт 85
Масса - контакт 86

[quq]

Автомобильное плохо, там токи большие, в т.ч. и катушки = большая емкость и необходимость токоограничивающего резистора.
По условию ток нагрузки 0,5 а. Можно слаботочное поставить Выбирайте с большим сопротивлением обмотки.
Дешевое: TE Connectivity 3-1393789-7 (V23079A2003B301), Реле 12VDC 2пер. 2А/250V.
Нагрузка до 6А: Finder 34.51.7.012.0010.

[zhiv]

quq, у меня есть вот такие



по экспериментирую с ними

[Виктор64]

Вариант

[d-r Gashe]

Сообщение от Виктор64

Вариант

Логично, но не практично. Деталей больше. Типы и номиналы не указаны.
В данном случае Вариант от zhiv проще надежнее , Любое авто реле и любой практически диод, допускает 10-20кратные перегрузки
(и ошибка-конденсатор не на месте)

P.S. zhiv, извиняюсь. Про конденсатор я ошибся. Невнимательно прочитал начальные условия про задержку 1сек
(после выключения на вх. 2)

[Виктор64]

Сообщение от d-r Gashe

Логично, но не практично. Деталей больше. Типы и номиналы не указаны.
В данном случае Вариант от zhiv проще надежнее , Любое авто реле и любой практически диод, допускает 10-20кратные перегрузки
(и ошибка-конденсатор не на месте)

Поэтому и ключи не стал считать.

[zhiv]

d-r Gashe, а что не так с конденсатором?

---------- Добавлено в 22:35 ---------- Предыдущее написано было в 22:34 ----------

подключен параллельно обмотке реле.

[d-r Gashe]

Сообщение от zhiv

d-r Gashe, а что не так с конденсатором?

---------- Добавлено в 22:35 ---------- Предыдущее написано было в 22:34 ----------

подключен параллельно обмотке реле.

Извини, у тебя все правильно. Я в начальных условиях про задержку 1сек невнимательно прочитал

[zhiv]

С емкостью конденсатора немного переборщил



А так всё тип-топ, логика работы правильная.

[zhiv]

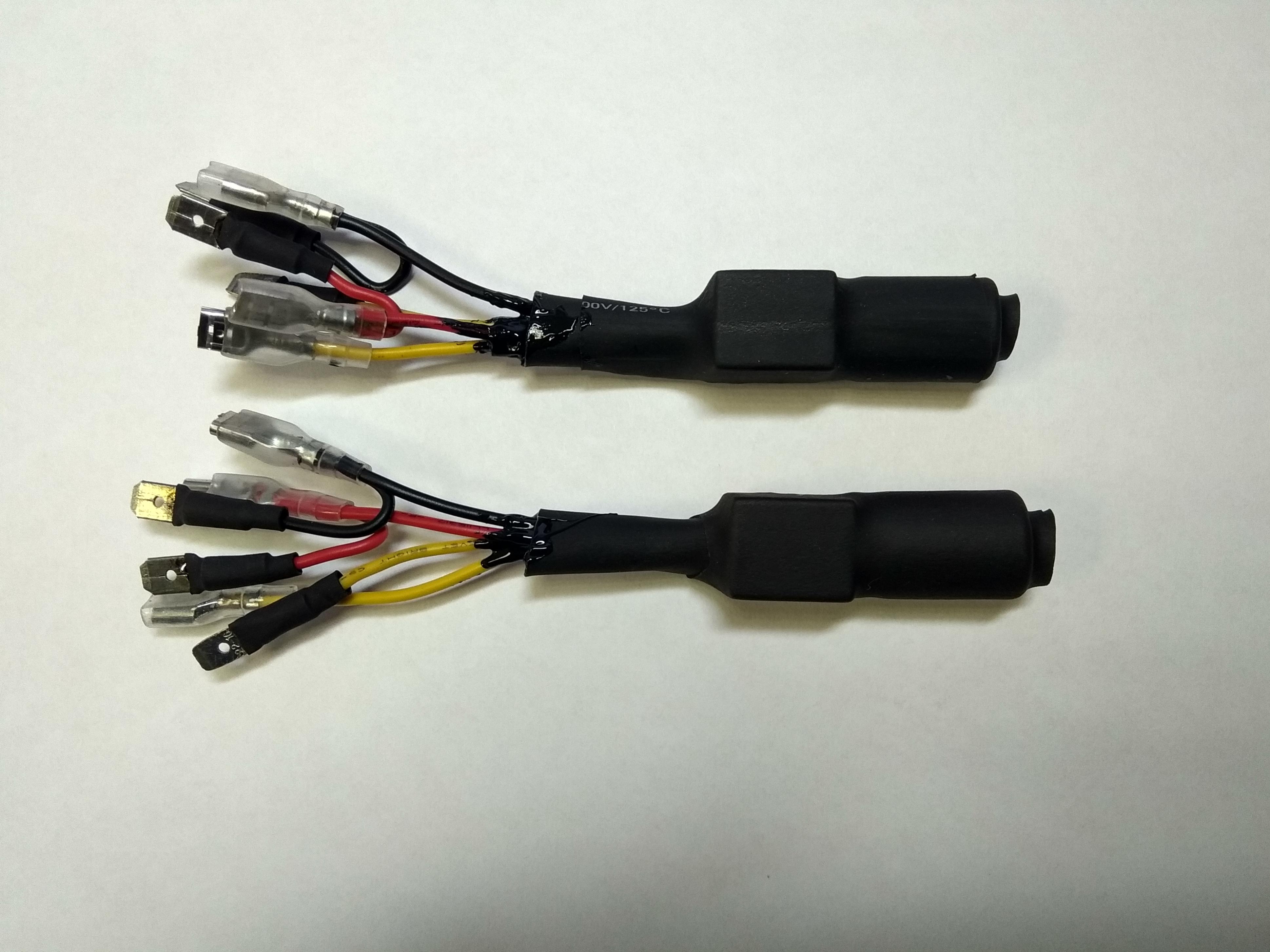

Готовые к установке изделия

[Виктор64]

Я бы еще параллельно обмотке реле включил диод котодом к плюсу. Для гашения ЭДС самоиндукции. На всякий случай.

[zhiv]

Сообщение от Виктор64

Я бы еще параллельно обмотке реле включил диод котодом к плюсу. Для гашения ЭДС самоиндукции. На всякий случай.

Теперь уже после того как сломается

[curbat]

Я где Вы это применяете?

[zhiv]

Сообщение от curbat

Я где Вы это применяете?

Совмещенный ДХО-поворот.

[curbat]

То есть и проводку перекидываете со штатной поворотной лампы на второй контакт Вашей ДХО? А по току не ругается?

[zhiv]

Сообщение от curbat

То есть и проводку перекидываете со штатной поворотной лампы на второй контакт Вашей ДХО? А по току не ругается?

Просто китайцы делают многое криво.
Мне пришли двухрежимные(двухцветные) лампы для дхо+поворот, у которых приоритет сделан не на сигнал поворота, а на ДХО.
Т.е. если подать одновременно +12 на дхо и поворот будет светить ДХО, а не поворот.



поэтому и пришлось браться за паяльник

[curbat]

Понятно. Лошадь под хомут)
