Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[millerpilot]

sova, мега человек.всего за несколько сообщений помог мне подружить мегановский джойстик и китайскую мультимедийку.
доволен как слон.

[Kvorum]

Сообщение от millerpilot

sova, мега человек.всего за несколько сообщений помог мне подружить мегановский джойстик и китайскую мультимедийку.
доволен как слон.

Мне еще предстоит это, я имею виду звонок Юрию, если потребуется помощь при подключении девайса и дружбы
В данном случае придется дружить джой на Дастере

Осталось дождаться мафон

[millerpilot]

Сообщение от Kvorum

Мне еще предстоит это, я имею виду звонок Юрию, если потребуется помощь при подключении девайса и дружбы
В данном случае придется дружить джой на Дастере

Осталось дождаться мафон

уверен для этого человека,это вообще не проблема.

[Kvorum]

Сообщение от millerpilot

уверен для этого человека,это вообще не проблема.

в точку

[sova]

millerpilot, Kvorum, спасибо конечно, но давайте все таки придерживаться темы.

[gavrick]

Сообщение от Tabachnik

Заменил штатную магнитолу на AVH-X4500DVD. Теперь хочу приспособить штатный подрулевой джойстик для управления пионером. Как работает пионеровский ПДУ, который джеком подцепляется, разобрался. А вот схему джойстика от дастера не могу нарыть. Хочу в нем использовать три клавиши: уменьшение, прибавление звука и приглушение звука.

Может у кого есть такая схемка? А то не хочется изучать джойстик тестером

Здравствуйте! Спасибо за Ваш труд. У меня джойстик как на 1 фото, только разъем более старый. Распиновка та же явно. Магнитолка Pioneer DEH 6450 BT. Спаял, чётко соблюдая номиналы. Всё, как Вами описано, кроме правого SOURCE: у меня он через раз срабатывает как левый, перематывая назад, а через раз увеличивает громкость. Замыканий нигде нет, на штатной кассетной blaupunkt проверил, все кнопки работают корректно. Что может быть с этой кнопкой?

---------- Добавлено в 22:53 ---------- Предыдущее написано было в 22:26 ----------

Методом научного тыка заменил 10К на 5К - правый SOURCE перематывает назад, левый - вперед. В целом всё работает! Спасибо!

[sova]

Сообщение от gavrick

Распиновка та же явно.

Сообщение от gavrick

Методом научного тыка заменил 10К на 5К - правый SOURCE перематывает назад, левый - вперед.

Если Вы имеете в виду эту схему, то Вы явно где-то ошиблись, либо с распиновкой, либо с номиналами. Если в этой схеме заменить 10к на 5к, то обе кнопки SOURCE будут перематывать в одну сторону.

[gavrick]

Ну, в 5 проводах ошибиться сложно... А номиналы я даже перемерял, проверив цветную маркировку. Джойстик от Kangoo 1999 г.в., внешний вид 1 в 1, только нет красного и зелёного значков. Заработало и ладно

[viieer]

По схеме Юрия SOVA был собран адаптер для подключения к китайской автомагнитоле. Все работает. Спасибо ему огромное за материал. https://www.youtube.com/watch?v=ykHSIamX4CQ

[SergeyPopov]

Сообщение от running777

Фсё оч просто Учитесь пользовать Гугл и яндекс

Здравствуйте. Подскажите пожалуйста,где можно найти схему переходника к джойсику от штатного ШГУ KSiZE DV 7569А дастер 2012г

[ymka-66]

Сообщение от SergeyPopov

Здравствуйте. Подскажите пожалуйста,где можно найти схему переходника к джойсику от штатного ШГУ KSiZE DV 7569А дастер 2012г

так ksize вроде не штатная
штатная вроде медианавт
пиши сюда
https://ksize.ru/shtatnaya-magnitola...000008410.html

[SergeyPopov]

Здравствуйте.
Написал поссылке. Никто не ответил.Может еще где-то можно найти схему?

[pandi]

Уважаемый Юрий(Sova),собрал по вашей схеме адаптер для Pioneer, пожалуйста помогите с фьюзами. Я новичок с микроконтроллерами, пользуюсь программой AVRdude 3.3. Заранее Спасибо.

[sova]

Сообщение от pandi

Уважаемый Юрий(Sova),собрал по вашей схеме адаптер для Pioneer, пожалуйста помогите с фьюзами. Я новичок с микроконтроллерами, пользуюсь программой AVRdude 3.3. Заранее Спасибо.

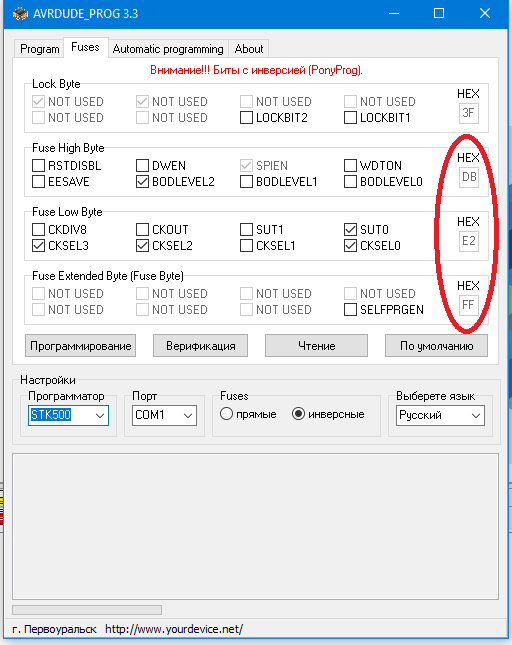

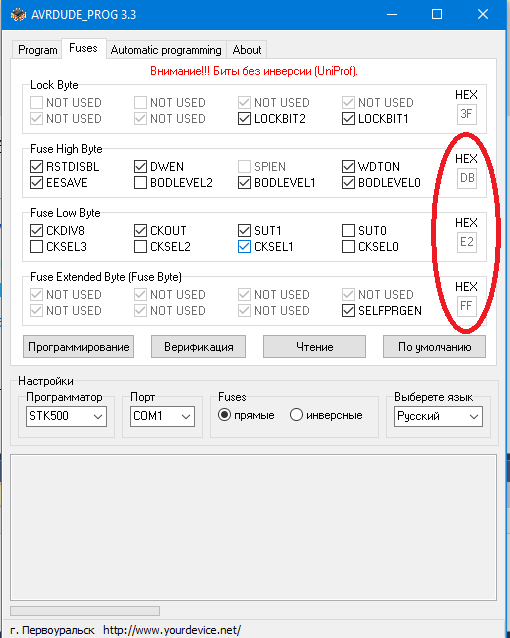

Значения фьюзе регистров должны быть следующими(см. вложения)
EXTENDED 0xFF
HIGH 0xDB
LOW 0XE2

Чтобы не запутаться и ненароком не убить МК надо соблюдать определенный порядок

1. Считываете фьюзы из МК
2. Изменяете нужные
3. И только потом записываете.

[pandi]

Спасибо за помощь,завтра буду пробовать подключать к Pioneer-у

[Dalman]

sova, Здравствуйте! Попробовал собрать схему для китайских магнитол, в которой можно 7 кнопок задействовать, но резисторов нужного номинала не было, подобрал по 2 резистора, в итоге работает всего две кнопки 4 и 5, на уменьшение-4 и увеличение-5 громкости. Потом попробовал поменять key1 и key2 местами, заработали кнопки 1 и 2 тоже на увеличение и уменьшение громкости. Сейчас решил собрать другую схему на 6 кнопок , для той схемы у меня есть резисторы на 100 и 680, а на 2.7к нету, ближайшие есть 2.2к и 3.3к. Что вы посоветуете сделать в данной ситуации?

[zhiv]

Dalman, как вариант найти два резистора на 1,3кОм и соединить последовательно или два резистора на 5,1кОм и соединить их паралельно.

[sova]

Сообщение от Dalman

sova, Здравствуйте! Попробовал собрать схему для китайских магнитол, в которой можно 7 кнопок задействовать, но резисторов нужного номинала не было, подобрал по 2 резистора, в итоге работает всего две кнопки 4 и 5, на уменьшение-4 и увеличение-5 громкости. Потом попробовал поменять key1 и key2 местами, заработали кнопки 1 и 2 тоже на увеличение и уменьшение громкости. Сейчас решил собрать другую схему на 6 кнопок , для той схемы у меня есть резисторы на 100 и 680, а на 2.7к нету, ближайшие есть 2.2к и 3.3к. Что вы посоветуете сделать в данной ситуации?

Я не совсем понимаю, что Вы собрали, можно как-то графически изобразить. Что происходит с 3 и 6 кнопками, в меню обучения на них есть какая-то реакция или они дублируют 4,5 и 1,2 кнопки? Если в меню обучения отображаются значения АЦП (цифры 0...255), то каковы эти значения?

[Dalman]

sova, Собрал вот эту схему http://www.dusterclubs.ru/vb/attachm...1&d=1438543636 и получилось как я писал выше, думаю может из-за того что я взял разные резисторы, соединил последовательно и пытался получить из них нужное сопротивление? Магнитола реагировала только на кнопки 4 и 5, на остальные не реагировала.

[sova]

Сообщение от Dalman

думаю может из-за того что я взял разные резисторы, соединил последовательно и пытался получить из них нужное сопротивление?

Это никакой роли не играет.
У меня вот, что никак не вяжется:

Сообщение от Dalman

Потом попробовал поменять key1 и key2 местами, заработали кнопки 1 и 2

Сообщение от Dalman

Магнитола реагировала только на кнопки 4 и 5, на остальные не реагировала

Из первого следует, что один из входов магнитолы не работает. Китайцы частенько делают его цифровым, особенно если магнитола позиционируется как "штатная".
А вот отсутствие реакции на 3ю и 6ю кнопки может, противоречить предыдущему утверждению и свидетельствовать о том, что схема собрана не верно, например синий и черный провод перепутаны местами.
Есть еще варианты, по этому однозначного ответа я дать не могу, мало информации. Но с количеством последовательно включенных сопротивлений это точно ни как не связано.
