Menavrus - прошивка MediaNav с альтернативной навигацией и видеоплеером

[menaco-team]

Комментарий модератора WolfAlex: menaco-team отвечает за проект, вместо ушедшего Alexander2012.

Menavrus - это прошивка для мультимедийного блока Renault MediaNav (устанавливается в Duster, Sandero II, Sandero Stepway II, Logan II, Lodgy, Dokker, Clio IV), а также мультимедийного блока Renault MediaNav Evolution (MediaNav нового поколения), устанавливаемых в Duster II, Kaptur и Lada X-Ray, позволяющая использовать сторонние навигационные программы на MediaNav, устанавливать дополнителнительные карты в штатную Igo, подключать камеру заднего вида, а также включающая в себя мультимедийный проигрыватель (музыка, картинки и видео).

Схема для подключения камеры заднего вида


Текущая версия 4.0.6.5 (основана на оригинальной 4.0.6) для MediaNav

Текущая версия 9.1.1.2 (основана на оригинальной 9.1.1) для MediaNav Evolution

+ Нажмите здесь, чтобы увидеть скрытый текст

Список изменений относительно версии 4.0.5.2
Прошивка построена на базе последней официальной версии 4.0.6

Видео плеер
Повышена стабильность работы
Повышена производительность плеера
Реализоавана поддержка Интернет-радиостанций
Поддержка подрулевого управления

Камера заднего вида
Новый революционный метод определения наличия сигнала на аналоговом видевходе MediaNav! Теперь вы можете использовать ваши любимые беспроводные камеры и другие источники. Нет необходимости в подключении 12В с фонарей заднего хода на разъем МедиаНав. 100% безопасный метод работы с камерой, который даже теоретически не может нарушить конфигурацию MICOM-контроллера. Также вы можете включать и выключать детектирование сигнала без перезагрузки прибора
Кнопки конфигурации для вкл/выкл ручного показа изображения и по автоопределению сигнала.
Возможность вкл/выкл реакцию на сигнал включения задней передачи (и убрать раздражающие 5 секунд)
Также теперь поддерживаются PAL-камеры и другие видеоисточники

Интернет
Поддержка различных USB-модемов
Автоматический дозвон и удержание соединения с Интернет, проверка реального наличия сети
Поддержка загрузки информации о трафике в Навител и Прогород
Поддержка загрузки карт и контента в 7 дорог
Интернет-радио
Мобильный веб-браузер с русской\английской клавиатурой

OBD
Поддержка программы HOBD
Поддержка OBD-адаптеров ELM327 на чипе CH341 (уточняйте у китайцев на каком чипе они высылают вам адаптер. Бывают очень разные)

Общие улучшения и исправления
Исправлено несколько проблем с ранним включением камеры заднего вида
Поддержка относительных путей в конфигурационном файле
Управление наличием парковочных линий в конфигурационном файле
Поддержка запуска программ как с внутренней памяти, так и с нескольких USB Flash

Возможности Menavrus:

+ Нажмите здесь, чтобы увидеть скрытый текст

Запуск сторонних навигационных программ для Windows CE, MIPS. Используйте отечественные навигационные программы с лучшими картами России, Беларуси, Украины. Также возможна установка карт всего мира от проекта OpenStreetMaps

Сохранение всех штатных функций магнитолы: управление звуком, Bluetooth, возможность быстро вернуться к штатной навигационной программе.

Поддержка камеры заднего вида

Поддержка дополнительных карт в штатной навигации (формат fbl для Igo 8.3 и выше)

Проигрыватель видео, музыки и фотографий:
Поддерживаемые форматы:

Image Formats

JPEG (420, 422, 440, EXIF Headers)*, BMP, GIF, PNG, TIFF, MJPEG

Audio Formats:

 MP3, MP2, AAC, MKA, WMA, Midi*, WAV, OGG, Speex, WAVPACK, TTA, FLAC, MPC, AMR, ADPCM, ALaw, MuLaw, G.729, GSM


Video Formats:

 H.264 (AVC), AVCHD, MKV, MPEG-1, MPEG-4 part 2 (ASP), DivX, XviD, WMV*, Theora*, Dirac*, MJPEG, MSVIDEO1


Container Formats:

 Flash/FLV, Matroska, ASF, ASX, AVI, PS, M2TS, TS, 3GPP, MOV, MPEG-4, OGM, NSV

Главное меню Menavrus


Видео с Menavrus
http://www.youtube.com/watch?v=mLGg_...kkW758ejapH7QA

Обновленный плеер
http://www.youtube.com/watch?v=Y0VBl...kkW758ejapH7QA

Прошивка платная.
По вопросам приобретения обращайтесь на наш официальный сайт https://menaco.ru.


Обновления программы будут бесплатными. Планируется поддержка модема, ну и само-собой исправление ошибок

Карты для навигационных программ можно найти на:
megamaps.org
http://rutracker.org/forum/viewtopic.php?t=4279222

ОРИГИНАЛЬНАЯ прошивка версии 4.0.2
http://yadi.sk/d/a8x2lqBaBFmHh
Распаковать на чистую флешку, вставить в MediaNav, нажать кнопку Обновление.

Скины для прошивки Менаврус в одном месте
Забираем тут

Описание конфигурационного файла menavrus.cfg

+ Нажмите здесь, чтобы увидеть скрытый текст

Файл конфигурации расположен в памяти магнитолы по пути \Storage card\menavrus\menavrus.cfg. Если на USB Flash в папке menavrus при загрузке магнитолы будет расположен menavrus.cfg – то будет использоваться он.
При редактировании конфигурационного файла учтите, что все записи в нем регистрозависимы!
В версии 4.0.5.2 файл имеет следующую структуру:

[MENU_ON_OFF] – раздел клавиши включения/выключения Менавруса в меню Настройки\Система
pic_off =\MD\menavrus\pic_off.bmp – картинка кнопки в состоянии Менаврус выключен
pic_on =\MD\menavrus\pic_on.bmp – картинка кнопки в состоянии Менаврус включен
pic_reset =\MD\menavrus\pic_reset.bmp – картинка при переключении состояния Менавруса
x =370 – x-координата кнопки
y =3 – y-координата кнопки
[MENU_CAMERA] – раздел клавиши включения/выключения кнопки Камера, в меню Настройки\Система
pic_off =\MD\menavrus\pic_off_camera.bmp - картинка кнопки в состоянии «Кнопка камеры в главном меню не отображается»
pic_on =\MD\menavrus\pic_on_camera.bmp - картинка кнопки в состоянии «Кнопка камеры в главном меню отображается»
x =535
y =3
[MENU_RVC] – раздел клавиши автоматического включения видеовхода (камера заднего вида и другие источники)
pic_off =\MD\menavrus\pic_off_rvc.bmp
pic_on =\MD\menavrus\pic_on_rvc.bmp
x =613
y =3
[BUTTON_CAMERA] – раздел кнопки Камера, отображаемой в главном меню
pic_off =\MD\menavrus\pic_off_camera_button.bmp
pic_on =\MD\menavrus\pic_on_camera_button.bmp
x =1
y =1
[MENU] – раздел общих настроек основного меню Менаврус
bShowStrip =1 – показывать функциональную полосу в нижней части навигационных программ. Если данная опция выключена, то ни полоса, ни информация о текущем треке/радиостанции отображаться не будет. Навигационные программы будут работать в полноэкранном режиме. По-умолчанию в позиции 1 – включено.
background =\MD\menavrus\background.bmp – фоновая картинка основного меню Менаврус
mdsAlignH =left –горизонатльное выравнивание шрифта информационной строки радио/штатного плеера (может иметь значения left или -1, center или 0, right или 1)
mdsAlignV =center – вертикальное выравнивание шрифта информационной строки радио/штатного плеера (может иметь значения left или -1, center или 0, right или 1)
mdsColor =0xFF8010 – цвет шрифта информационной строки радио/штатного плеера
mdsFaceName = - имя шрифта информационной строки радио/штатного плеера
mdsHeight =70 – высота шрифта информационной строки радио/штатного плеера
mdsItalic =0 - курсив шрифта информационной строки радио/штатного плеера
mdsWeight =800
mdsWidth =25
mdsX =80
mdsXS =642
mdsY =401
mdsYS =79
[RVC] – методы включения/выключения видеовхода
bByCamera =1 – по наличию сигнала на видеовходе
bByManual =1 – по нажатию кнопки Камера в главном меню магнитолы или на экране Менавруса
bByRearGear =1 – по включению задней передачи\подаче питания на 3-ий контакт 24-контактного разъема магнитолы. Для совместимости с авто, где есть заводская проводка камеры заднего вида.
cFrmDetect0 =3 – сервисные параметры определения сигнала на видеовходе
cFrmDetect1 =3 – сервисные параметры определения сигнала на видеовходе
tmFrmDelay0 =200 – задержка до вывода окна с изображением при активации видеовхода в миллисекундах
tmFrmDelay1 =200 – задержка перед исчезновением окна с изображением при деактивации видеовхода в миллисекундах
[AUDIO_CHANNEL_NAVI] – особенности настройки звукового канала навигации
onCallVolCoef=0.65 – коэффициент приглушения голосовых подсказок навигационной программы во время разговора через громкую связь. Для корректной работы данной опции рекомендуется менять громкость подсказок при помощи аппаратных клавиш магнитолы, а не функциями самой навигационной программы
[BUTTON]
BmpNotPushed =\MD\menavrus\backOFF.bmp
BmpPushed =\MD\menavrus\backON.bmp
cmd =BACK – данная кнопка будет осуществлять возврат в главное меню магнитолы
x =1
y =401
[BUTTON]
BmpNotPushed =\MD\menavrus\pic_off_camera_button_big.bmp
BmpPushed =\MD\menavrus\pic_on_camera_button_big.bmp
cmd =SHOW_CAMERA – данная кнопка будет вручную активировать видеовход
x =722
y =401
[BUTTON]
BmpNotPushed =\MD\menavrus\1-1.bmp
BmpPushed =\MD\menavrus\1-2.bmp
activate =0
cmd =RUN_ALIEN_NAVI,\Storage Card\Player\player1.exe – данная кнопка будет дублировать запускать приложение, расположенное по пути \Storage Card\Player\player1.exe
showhide =1 – запущенное приложение будет скрываться и восстанавливаться
topmost =1 – данное приложение будет поверх всех
x =226
y =76
[BUTTON]
BmpNotPushed =\MD\menavrus\backOFF.bmp
BmpPushed =\MD\menavrus\backON.bmp
cmd =BACK – действие «Возврат в главное меню магнитолы» для кнопки
x =1
y =401
bFloating =1 – данная кнопка будет отображаться только вместе с индикатором громкости поверх всех окон
[BUTTON]
BmpNotPushed =\MD\menavrus\3-1.bmp
BmpPushed =\MD\menavrus\3-2.bmp
activate =1
cmd =RUN_ALIEN_NAVI,\MD\Navi\Navi.exe
showhide =1
topmost =1
x =421
y =76
bAutoExec =1 – данная программа будет автоматически запускаться при старте магнитолы

+ Нажмите здесь, чтобы увидеть скрытый текст

Хочу заметить что любой под любой модем и сотового оператора нужно прописывать настройки.



Menavrus 4.0.6.4

Отдельное большое спасибо пользователю Energizer, который помог нам ценными материалами, пригодившимися при создании этой версии

Так как на нас оказывалось беспрецедентное давление:
Релиз протестирован очень поверхностно
По той же причине HOBD не тестировался вообще, хотя сам ELM-адаптер в принципе работает

Не рекомендуется откатывать прошивку 4.0.6.5 на версии ниже 4.0.6! Понижение ядра прошивки и в особенности прошивки Micom-контроллера может сделать нехорошо!

Комментарий модератора WolfAlex: За провокацию, склоки, вопросы и разговоры не по теме, -1 к карме без предупреждения. Давайте не захламлять тему, для этого есть флудильня, а так же личные сообщения.

Выражаю огромную благодарность:
СyberNet1k, Shaeto, web-ruslan, KONTRudar

[urabus87]

так может не стоит делать то что не очень удобно и востребовано, потенциальными клиентами, все кто новый появляется просит интернет через блютуз и ни как не через модем , ну мне в принципе всеравно, мне пробки не нужны, ну по крайней мере пока

[Alexander2012]

Вот и ответ на ваш вопрос. Вам пробки просто не нужны.

[PanzerZubr]

Здравствуйте, Александр.
Спасибо за Ваш труд.
Прошивку установил, уже всё "потыкал" и всем доволен.
Все программы навигации работают отлично.
Возникли некоторые проблемы с воспроизведением видео, но я так понял, не все форматы могут воспроизводиться корректно и нужно некоторые конвертировать. Мне просмотр видео абсолютно не критичен, поэтому, как "дойдут руки", так буду разбираться.
С остальным проблем нет.

Появилась небольшая "хотелка" в плане установки на плеер некой программы, типа бортового компьютера, по протоколу OBD2. C блютуз-подключением.
Может ошибаюсь, но вроде что-то такое проскакивало в обсуждении...
Нет ли у Вас случайно в планах?

Олег Хиневич

[Alexander2012]

Я думаю как раз это будет реализовано сразу после модемов.

[deda]

Alexander2012, Александр Добрый день!. У меня такая проблема, может я что-то делаю не так, 01 я обновляю на 02, 02 на 09. Удаляю файл и он опять скидывает на 01. После этого перестала работать штатная система навигации.

[Alexander2012]

А инструкцию читать не пробовали?

[deda]

Я всё делал как было написано

[Gokudokun]

дошли руки до подключения задней камеры! кто ставил подскажите, с какой стороны на схеме показан 24пиновый разъём магнитолы? (это вид спереди или сзади) если вид спереди, то на эти контакты (3,10,22) уже подходят провода из жгутов - приматывать камеру к ним или их обрезать?

[oalex]

вид сзади.. не знаю как сказать.. в общем как раз провода вам на встречу торчать будут в 10 и 22 нет ничего, в 3м у некоторых (14 года вроде) уже есть,тогда туда не надо ставить. проверить просто, если у вас при включении "задней"(при включенном режиме авто) загорается экран с камерой (даже если ее нет) значит 3й уже есть

[Gokudokun]

Сообщение от oalex

вид сзади.. не знаю как сказать.. в общем как раз провода вам на встречу торчать будут в 10 и 22 нет ничего, в 3м у некоторых (14 года вроде) уже есть,тогда туда не надо ставить. проверить просто, если у вас при включении "задней"(при включенном режиме авто) загорается экран с камерой (даже если ее нет) значит 3й уже есть

у меня где нет проводов пустые гнёзда в пластике, получается надо гдето добывать сами разъёмы "мама" где вы их брали?

[Ivan The Durak]

Вчера перепрошил систему Menavrus'ом, а сегодня с утра положил на флешку lic-файл, полученный от Александра.

Собственно говоря, штатная навигационная система и не запускалась пока lic-файл, согласно инструкции, не положил на флешку. До этого момента система выглядела так же штатный Medianav. Попутно заметил глюк (а возможно не глюк, а фичу) - с подключенного по Bluetooth айфона не транслировались тэги музыкальных треков, только сама музыка. Глюк правда исчез сам еще до копирования lic-файла.

Теперь доступны для использования Navitel 8.5 c картами Q1 2014, 7 дорог. Немножко некрасива широкая полоска с кнопками "Домой" и "Камера" внизу, но с этим можно жить.

Попутно поставил тематический скин от web-ruslan.

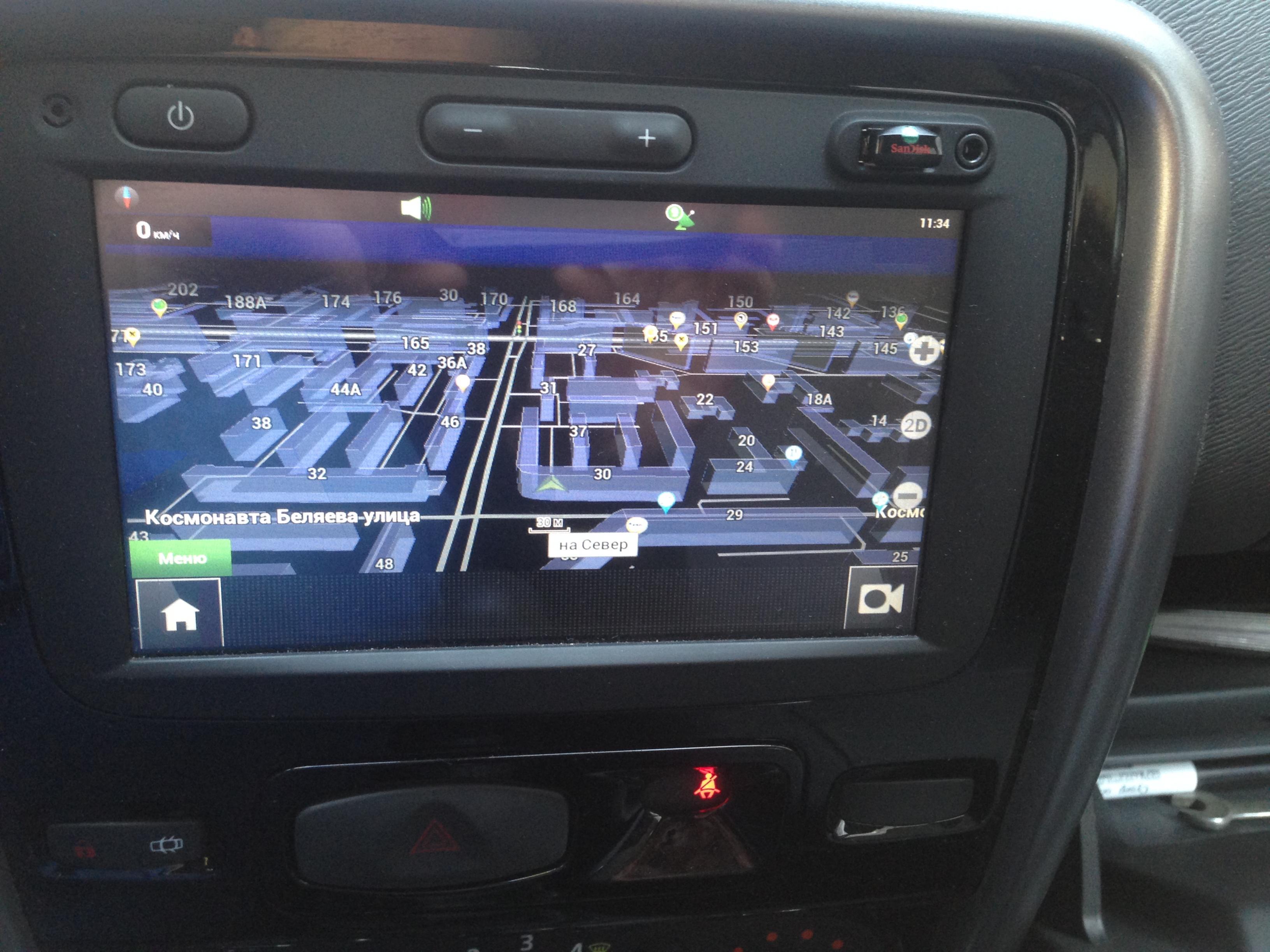

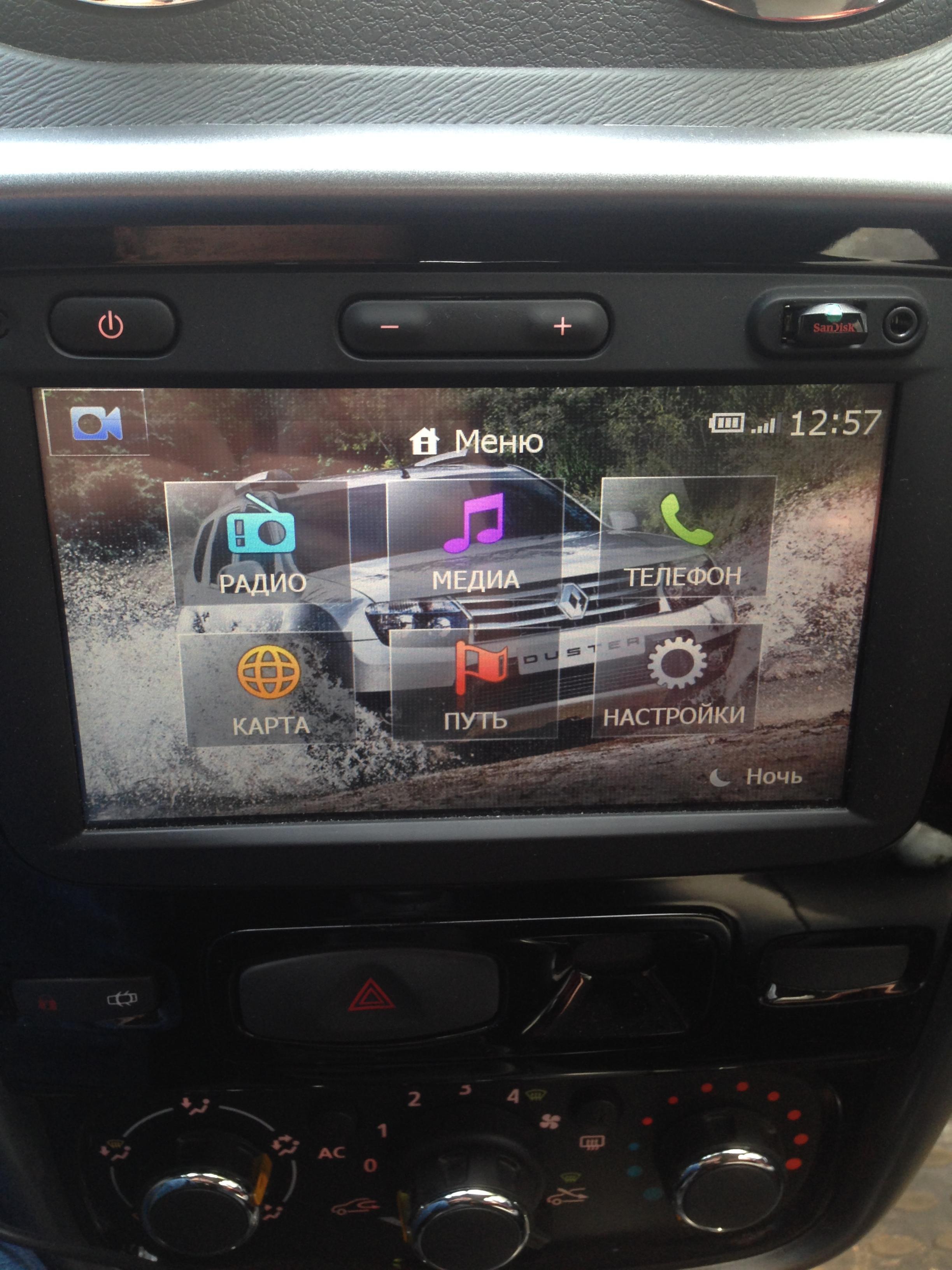

Вообщем теперь у меня Medianav (Menavrus) выглядит так. Парковочной камеры пока нет, буду заказывать =)

[bagdad]

Сообщение от Gokudokun

у меня где нет проводов пустые гнёзда в пластике, получается надо гдето добывать сами разъёмы "мама" где вы их брали?

покупал переходник с проводами для какой то магнитоллы .и из него выдернул провод уже с мамой.в разъем вставил эти провода ,а их уже наращивал

[oalex]

Сообщение от Gokudokun

у меня где нет проводов пустые гнёзда в пластике, получается надо гдето добывать сами разъёмы "мама" где вы их брали?

распотрошил светодиод от компьютера, подошел идеально разъем (на мат плату идут светодиоды, о том что питание включено или "винт" крутится), народ еще от СД привода шнурок использует (был такой раньше, чтобы аудиодиски играть на компе.. с появлением windows XP перестали ставить)

---------- Добавлено в 21:01 ---------- Предыдущее написано было в 20:59 ----------

Сообщение от Ivan The Durak

Немножко некрасива широкая полоска с кнопками "Домой" и "Камера" внизу, но с этим можно жить.

значок камеры можно убрать в настройках если пока не нужен (или если автовключение сделано)

[Рафик]

Alexander2012, как приобрести у Вас прошивку? Обращаюсь к Вам повторно. Эл.почта Ваша недоступна, сообщения не проходят. Пришлите пожалуйста ответ на мой электронный адрес: rafik.karimov.1956@mail.ru
С уважением Каримов Рафик

[Gokudokun]

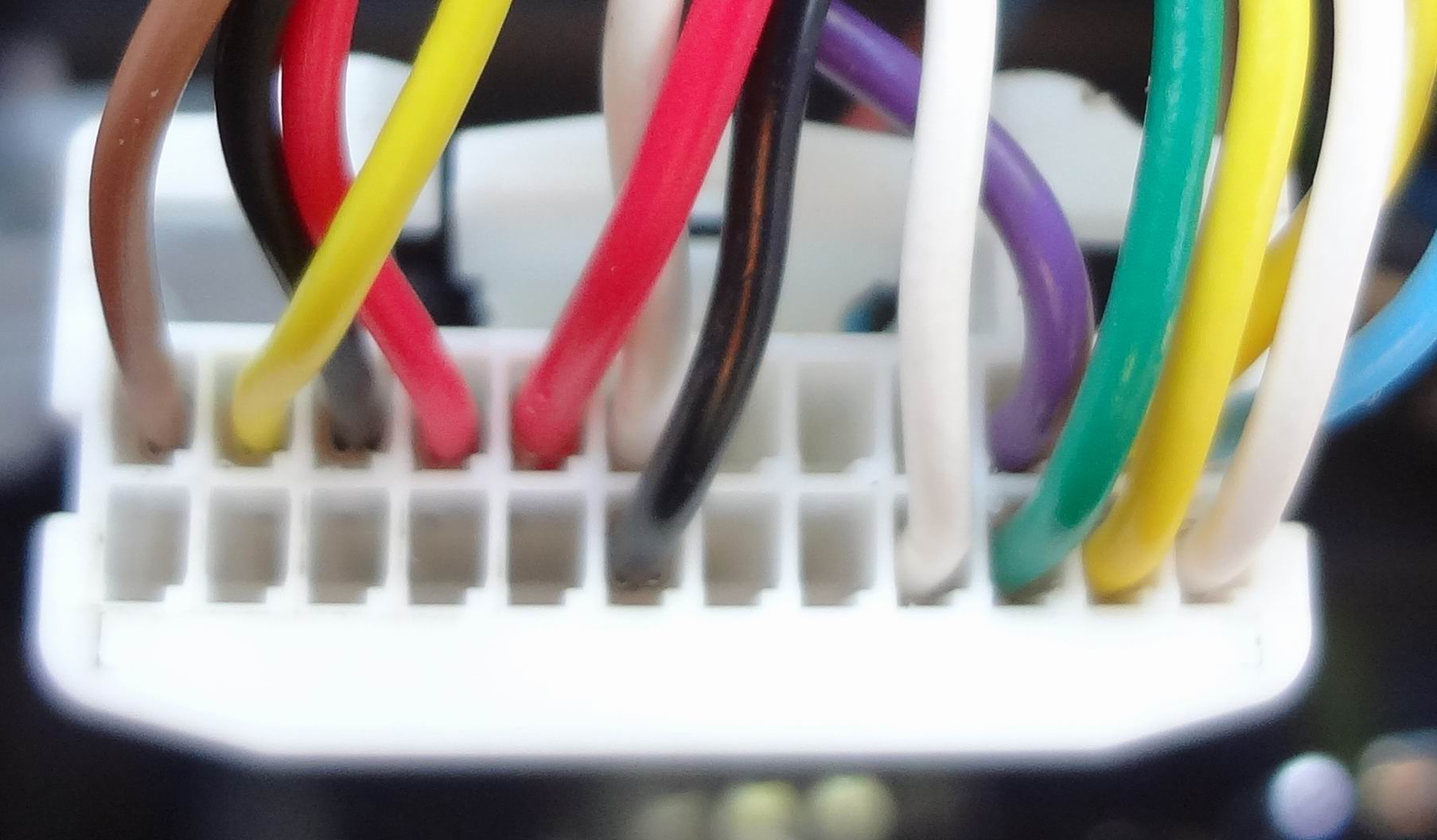

Вот фото моего разъёма
На 3й контакт уже приходит фиолетовый провод, на 10й чёрный, 22 свободен. Только у меня они заняты? Всё уже готово, дело застопорилось только на подключению к разъёму, кто делал и у кого работает камера, подскажите плиз, как мне её подключить!

[oalex]

походу надо спрашивать у людей с новыми Дастерами.у меня 13 года - первых 5и слева направо (т.е. с 8 по 12) вообще нет, фиолетового тоже.

[Sunder_UA]

Сообщение от Gokudokun

Вот фото моего разъёма
На 3й контакт уже приходит фиолетовый провод, на 10й чёрный, 22 свободен. Только у меня они заняты? Всё уже готово, дело застопорилось только на подключению к разъёму, кто делал и у кого работает камера, подскажите плиз, как мне её подключить!

Все просто: фиолетовый не трогаешь - сигнал заднего хода уже приходит, черный "перекусываешь" и соединяешь с + от камеры (тот что идет в жгут изолируешь) и соответственно - от камеры на 22-й.

[oalex]

интересно, что это за провода, чего такого рено добавило в медианав или планирует добавить, кто-нибудь знает?

[urabus87]

ну если 5 проводов то
1.З,Х
2.+ камеры сигнал
3.- камеры сигнал
4. питание +6вольт
5. питание - 6 вольт

[oalex]

это вы 8-12 расписали? (я их имел ввиду), просто непонятно, вроде новых функций в медианав не появилось, а провода есть.. или это универсальный разъем под r-link или как его там.. или под рестайлинговый дастер (смысл его делать на старом?)... вообще вопрос чисто из любопытства и практической ценности пока не несет
