Камера заднего вида

[mangoost]

Сообщение от LEMAR

Никто не думал об установке камеры заднего вида как альтернативы парктронику, с возможностью вывода изображения на экран навигатора или внутрисалонное зеркало?

Думали. Мне интересен вариант нештатной магнитолы с монитором и камерой, чтобы не городить мильён устройств... Только вот что-то пока мало информации о таких наборах, есть предложение только от Roadrover (Intro), да и то, скудновато на информацию оно пока.

установил камеру вот по такой https://www.youtube.com/watch?v=L7HGulZzJXU видеоинструкции

[АЛЕКСЕЙ-67]

Сообщение от sdw2017

Спасибо! Учту при подключении.

Для благодарности достаточно нажать соответствующую кнопочку под сообщением

[Михалыч35]

АЛЕКСЕЙ-67, Неправильная эта кнопка! Не всегда "спасибо",соответствует смыслу согласия с аппонентом.

[SerPop]

Сообщение от sdw2017

конец тестера с болтом крепящий домкрат

Кстати пришлось - снимаю свой совет на счет этого болта - тут обратил внимание, что он крепится через пластиковую втулку - может законтачить, а может и нет....

[Otmorozok]

всем привет, подскажите пожалуйста кто ставил на дусюу рестаил камеру в бампер ? как тянули провода ?

[АЛЕКСЕЙ-67]

На рестайле есть штатное место на хромированной накладке...

[Otmorozok]

АЛЕКСЕЙ-67, а поди и проводка сразу есть ?

[АЛЕКСЕЙ-67]

С проводкой не подскажу. У меня камера по wi-fi передает изображение на сотовый.
Если хочешь от бампера протащить можно попробовать с левой стороны, там где провод от задней противотуманки проложен, но не знаю протянешь ты там разъём или нет.

[Otmorozok]

АЛЕКСЕЙ-67, проводки нет, будем пробовать через 5ю дверь

[Тррррр]

Всем привет!!! Протащил провод от пятой двери до зеркала и забыл удлинить провод + к фонарям заднего хода. А вытаскивать все обратно и опять засовывать больше нет желания- геморно очень.... Вот и вопрос, можно где нибудь в районе предохранителей взять + от заднего хода???? Машина рестаил. Спасибо.

[АЛЕКСЕЙ-67]

У тебя случайно на сигнальном проводе (тот, что с тюльпанами) кусочка красного провода нет? Если есть, можете смело подключать к нему + от лапы заднего хода и запитать зеркало. Боле того ели минус камеры подключен, минус зеркала подключать тоже нет необходимости...
Где брать + заднего хода на блоке предохранителей не знаю...

[Михалыч35]

Тррррр, Вот перечень предохранителей,но для дорестайла.

[Тррррр]

Опять привет!!! Протянул провод все таки + к фонарям заднего хода. Вопрос: как правильно и красиво подключить + и - к разборной колодке, которая идет к фонарям? Я имею виду механически ( + и - я нашел по цветам) . Спасибо. Михалыч 35 ты из шивинистов???

[Борян]

Сообщение от Тррррр

Опять привет!!! Протянул провод все таки + к фонарям заднего хода. Вопрос: как правильно и красиво подключить + и - к разборной колодке, которая идет к фонарям? Я имею виду механически ( + и - я нашел по цветам) . Спасибо. Михалыч 35 ты из шивинистов???

Вытащить провод с клеммой из колодки, на небольшом расстоянии от клеммы снять изоляцию отрезком около сантиметра - полтора, на оголённый участок подмотать провод, пропаять соединение, не толстым слоем заизолировать участок изолентой , подобрать термоусадку по цвету провода и размеру, чтобы термоусадка спокойно могла натянуться на заизолированный участок через клемму и закрыть края изоленты , нагреть термоусадку !
Я бы так сделал

[Михалыч35]

Тррррр, Да оттуда,третий год уже.

[Тррррр]

Я тоже в большинстве там...ПОДВОДНИК.....

[Михалыч35]

Да я тож не ушёл,так почитываю.

[SedoyI]

Отчет по установке камеры.
Решил заплатить профи, а не самому ставить.
На али были куплены:
https://ru.aliexpress.com/item/5-inc...311.0.0.4607lL
https://ru.aliexpress.com/item/New-8...311.0.0.4607lL
На фото результат установки. Камера телефона снижает качество на мониторе-зеркале. В целом изображение норм.
Зеркало шириной 28.7 мм. Встало так что не мешает козырькам. У пассажирского козырек проходит в 1 мм, а у водителя оно просто не доходит до него.
Из минусов - углы обзора по вертикали у монитора не так чтобы хорошие. Самый верх монитора из-за этого темнит. Но если передвинуть родное зеркало рычажком в ночной режим то все норм. Пока пользовался мало. Может придираюсь.
- мелкая дрожь зеркала-монитора есть. На другом авто (Actyon New 11года) вылечилось разборкой и цеплянием зажимов за пружины на пару витков ниже. На этом пока ничего такого не делал. Только сегодня поставили. Надо поездить.
Из плюсов - основные плюсы знаете сами. Из дополнительных - мастер подключал зеркало не к плафону. А к заднему ходу. Уж незнаю к заднему фонарю или ещё куда, но после вынимания ключа монитор не работает.
Включение монитора поле втыкания задней передачи -около 1 секунды. На Актионе включается 2-4 секунды. На актионе автомат, на дастере механика.
При такой установке видны края бампера (на мониторе нижние углы изображения), а в центре нижняя кромка изображения в 15 см от бампера.
Все фото сделаны ночью. Если незабуду то сделаю дневные.
Добавил дневные фото.
Немножко в непонятках. Затемнение в верхней части днем не наблюдается. Точнее 1 раз проявилось когда парковался рядом с серой машиной. Вот как раз серый цвет был черный. Но как и писал выше передвинув рычаг родного зеркала в ночной режим все видно хорошо.
Наиболее вероятно, что на это забью, т.к. экран достаточно большой и зона затенения особо не мешает.

[Тррррр]

Привет!!! Возникают вопросы, при подключении камеры(+) от красненького проводка который идет с видео- зеркало не показывает( белый экран)! Когда колодку вынимаю из фонаря заднего- показывает нормально. Кинул от акума на прямую к зеркалу-работает. Откуда за питать (+) к зеркалу? В плафоне все такое мелкое!

[Михалыч35]

Тррррр, У меня Регик запитан с плафона,нормально там для моих ручек все.

[АЛЕКСЕЙ-67]

Тррррр, к красному проводу (тот, что рядом с тюльпаном) в тыльной части автомобиля, нужно подключить + ,который появляется на одном из проводов разъема, подходящего к задней фаре при включении задней передачи...
Этот же + подать на питание камеры...

С другой стороны красный провод подключить к питанию зеркала...

При включении задней передачи, + от лампы заднего хода будет подан на камеру и зеркало.
Минус камеры кинуть на массу автомобиля...

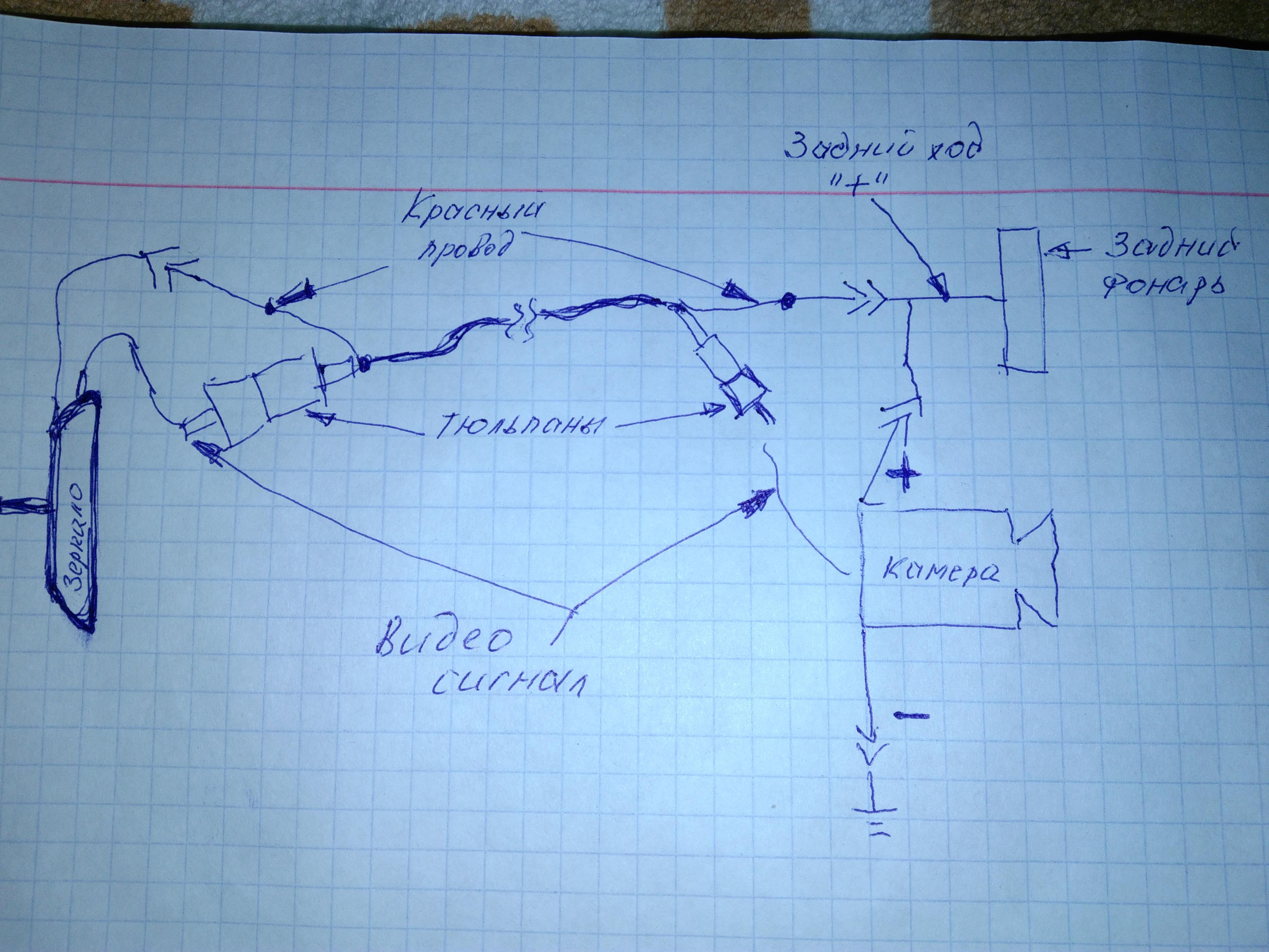

Вот схемку накидал...
