Защита заднего редуктора

[OldBoy]

U-2
Поделись технологическим процессом, чё, да как ???!!

[Olejman]

Skipper-Влад, на продажу будешь изготавливать?

[Skipper-Влад]

Сообщение от Olejman

Skipper-Влад, на продажу будешь изготавливать?

Нет коммерческой жилки

[ванёк северный]

Skipper-Влад, на работе сей час делаю,встала проблемма-нет размера длины бортов а наугад не хочется портить нержавейку.и ещё надо размер-межцентровое от передних до задних отверстий

[Skipper-Влад]

ванёк северный, вечером выложу... но, частично размеры взяты приблезительные...

[ванёк северный]

ну хоть это!отверстия думаю сделать продольными-размер можно угадать.нержавка 3мм,меньше нет зато рёбер жесткости не надо! да и пресса нет.думаю вместо них продольные прорези пропилить пару штук чтоб грязь уходила.

[Skipper-Влад]

Сообщение от ванёк северный

встала проблемма-нет размера длины бортов

Защита редуктора.PDF
Указал в прикрепленном файле

Сообщение от ванёк северный

надо размер-межцентровое от передних до задних отверстий

Передние два отверстия под крепление кронштейна... в принципе особой точности не нужно (ИМХО) - подгонять за счет угла изгиба и наклона кронштейна...
ЗЫ не было в живую покрутить железяку... срисовывал с исходников выложенных Ky6uk - пост #117

[гарди]

Уважаемый Skipper-Влад, а размерчик болта с закладной подкиньте если знаете а то инфо. ни где нет. http://www.dusterclubs.ru/vb/attachm...5&d=1346523337

[Olejman]

Сообщение от Skipper-Влад

Нет коммерческой жилки

ничего страшного, деньги перекинуть найдем способ, останется только отправить желающим, надо так сказать совмещать полезное с приятным

[Mаfusail]

Получил сегодня посылку из Украины от камрада espace с заказанной защитой редуктора. В комплект входят собственно сама защита, кронштейн для крепления, закладная гайка, три болта, три шайбы, три гроверные шайбы. Толщина защита 1,5-2 мм. Фото комплектации и установки выложу чуть позже.

[Olejman]

Сообщение от Mаfusail

Получил сегодня посылку из Украины от камрада espace с заказанной защитой редуктора. В комплект входят собственно сама защита, кронштейн для крепления, закладная гайка, три болта, три шайбы, три гроверные шайбы. Толщина защита 1,5-2 мм. Фото комплектации и установки выложу чуть позже.

сколько вышло с пересылкой, через почту?

[Skipper-Влад]

Mаfusail, измерьте ее пожалуйста точно, чтоб можно было бы сделать точный чертеж...

---------- Добавлено в 15:25 ---------- Предыдущее написано было в 15:11 ----------

Или как вариант на бумаге обвести шаблоны сканировать 1:1 и выложить

[анатолий тихонов]

Я тоже заказал защиту редуктора у espace из Украины,по информации она уже в пути, буду ждать.

[Kankuro]

Приветствую !
лень было что то выдумывать и нашёл такую защиту в интернет магазине:


и теперь закрались сомнения, по инструкции этого девайса - приворачивать его следует к корпусу муфты
т.е. при наличии сильного удара нагрузка будет приходится только на 2 точки и те на охраняемом объекте.

[Mаfusail]

Сообщение от Olejman

сколько вышло с пересылкой, через почту?

По деньгам, с пересылкой из Украины в Россию, за два комплекта (заказывал себе и тестю) вышло 5 577 руб. (с учетом пересчета из гривн (гривен?)в доллары и в рубли). Посылка из Киева до Астраханской области шла две недели.

[Skipper-Влад]

Сообщение от гарди

Уважаемый Skipper-Влад, а размерчик болта с закладной подкиньте

Судя по инфе

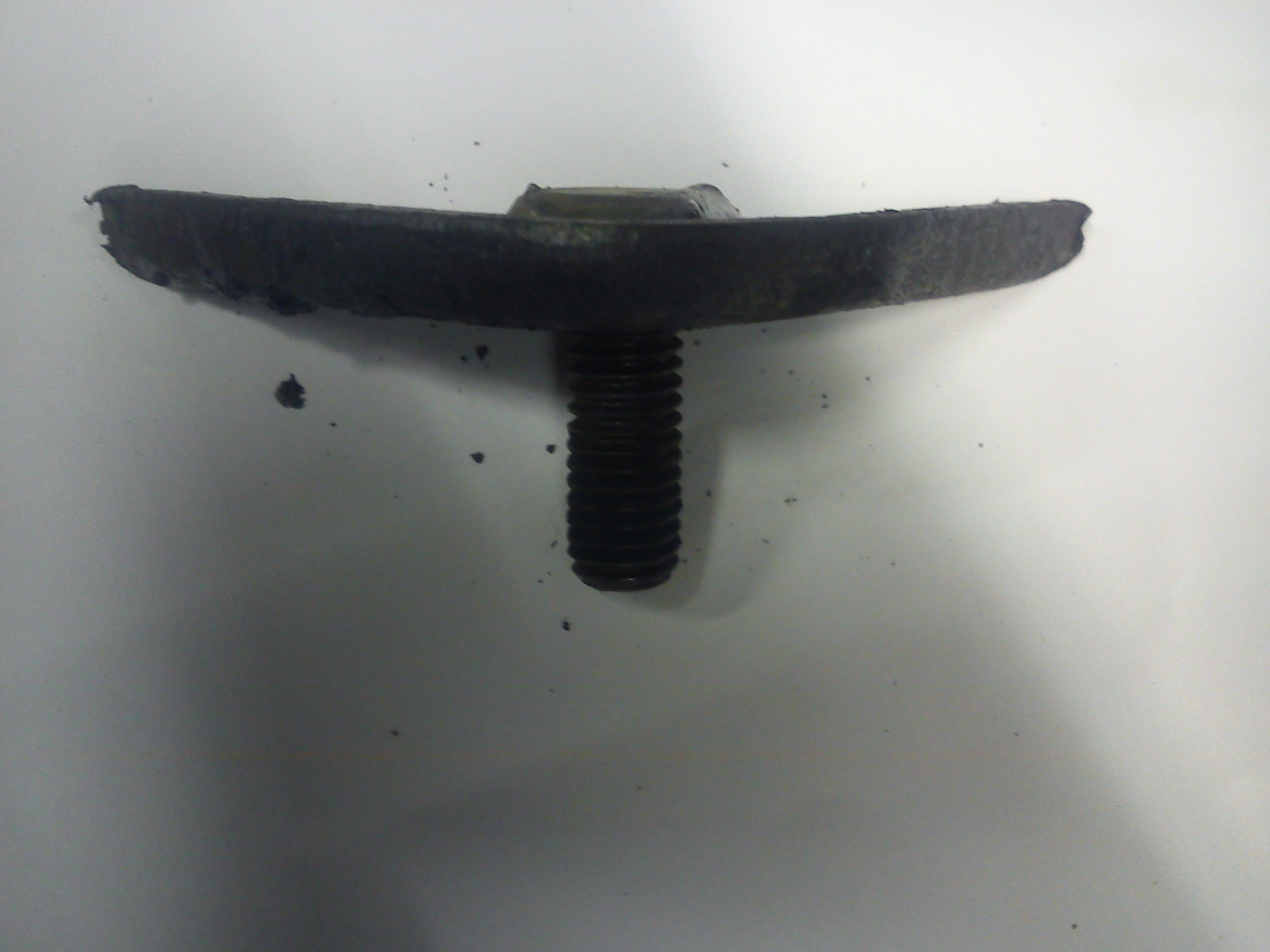

Закладная планка 32,5x65, гайка М10, болт М10х90

[Mаfusail]

Выкладываю фото защиты, и углы, развертка будет чуть позже на миллиметровке.

[Skipper-Влад]

Сообщение от Mаfusail

развертка будет чуть позже на миллиметровке

Ждем... модель имеется, но с умозрительными размерами

[Mаfusail]

Выкладываю развертку, получилось как получилось в общем. В центре, для экономии места, обвел закладную гайку.

[Strusto]

И еще одна конструкция обнаружилась, вроде не было



http://www.i-am-car.ru/katalog/katal...-zadnego-mosta
