Тюнинг приборки Duster: замена цвета подсветки и прочее...

[sansergek]

При пересветки панели в белый,яркость БК с не инвертированным табло,сильно выделяется на фоне яркости шкал. Инвертировать табло БК не хочу т.к. меня полностью устраивает его контрастность и информативность при повышенной засветки солнечным светом при дневной езде,а шкалы видно плохо. В итоге, хотелось бы повысить яркость шкал до уровня 50-70% притухания а не 30% для лучшего сочетания с большой площадью освещенности БК(при езде ночью дискомфорта не будет). Плюс использование вашей вышеописанной доработки панели.

[sova]

sansergek, то ли я Вас не понимаю, то ли Вы меня. После переделки подсветка шкал и подсветка БК будут работать параллельно, диоды будут светиться практически с одинаковой яркостью, как днем так и ночью. Не понимаю, про какие проценты Вы говорите. Если Вас устраивает подсветка БК , что не устраивает в подсветке шкал, если она будет такой же? Вы хотите чтобы они в темноте ярче светились, так на глаза будет давить однозначно.

[sansergek]

Ну как вы меня не поймёте.Да хочу чтобы шкалы в темноте светились ярче,но не намного,примерно на 15- 20% относительно БК. Для того чтобы сравнять общую засветку шкал с засветкой от БК. Засветка отличается от яркости площадью освещенности. На Duster для этого шкалы установлены в колодцы.А будет ли давить на глаза дело субъективное.

[sova]

sansergek, Теперь понятно. Тогда Вам либо придется мастерить отдельный источник ШИМ либо менять светодиоды на более яркие.

[sansergek]

Юра,спасибо.Ещё два попутных вопроса.Хочу вывести на приборную панель дополнительные контрольные датчики.Но в левом(черном) разъеме отсутствуют контакты"мама".1.С чего можно взять? Можно,конечно и так завести,но хочется сделать красиво через разъём.2.Как и чем сделать прорисовку в свободных окнах на панели если с этим сталкивались.Имеющиеся свободные окна со значками по символике не подходят.

[sova]

Должны подойти терминалы от разъемов BLS, есть в любом компьютере. А по второму вопросу лучше спросить здесь.

[sansergek]

Юра,буду заниматься переделкой панели где-то с середины мая,отпишусь.Если Вам попадётся схема или панель Логан Фаза1(с 6 светодиодами под БК),она не менялась. Вопрос по точкам разрезов для установки перемычек открыт,дайте сразу знать,буду признателен.Спасибо за консультации.

[sova]

Сообщение от sansergek

Если Вам попадётся схема или панель Логан Фаза1(с 6 светодиодами под БК),она не менялась. Вопрос по точкам разрезов для установки перемычек открыт,дайте сразу знать,буду признателен.

Непременно.

[Den.swim]

Сообщение от sova

Непременно.

Привет!
Сделал на логане 2009г подсветку ,по вашему методу. Но 2х светодиодов мало. Поставил из ленты 9шт еще.
Подскажите, куда их подключить ,чтобы при габаритах притухали.

[sova]

Сообщение от Den.swim

Поставил из ленты 9шт еще.

В смысле приклеили куски ленты или выпаивали из нее и куда-то ставили?
Какая мощность дополнительных диодов?
При включенных габаритах они должны снижать яркость или гаснуть полностью?

[Den.swim]

Сообщение от sova

В смысле приклеили куски ленты или выпаивали из нее и куда-то ставили?
Какая мощность дополнительных диодов?
При включенных габаритах они должны снижать яркость или гаснуть полностью?

Думаю сначала снижать попробовать ,если ярко будет,то гаснуть...

[sova]

Сообщение от Den.swim

Думаю сначала снижать попробовать ,если ярко будет,то гаснуть...

К штатному ШИМ такое подключить вряд ли стоит, боюсь не выдержит. Придется сделать дополнительный ключ на более мощном транзисторе(ах), который в свою очередь будет управляться штатным ШИМ если надо чтобы притухало или сигналом габаритов чтобы гасло.

[Den.swim]

Сообщение от sova

К штатному ШИМ такое подключить вряд ли стоит, боюсь не выдержит. Придется сделать дополнительный ключ на более мощном транзисторе(ах), который в свою очередь будет управляться штатным ШИМ если надо чтобы притухало или сигналом габаритов чтобы гасло.

А как сделать,чтобы гасла эта подсветка при вкл габаритов?
У меня сейчас стоит простой выключатель в разрыв 11 контакта габаритов,
чтобы с туманками мах яркость была.

[sova]

Сообщение от Den.swim

А как сделать,чтобы гасла эта подсветка при вкл габаритов?

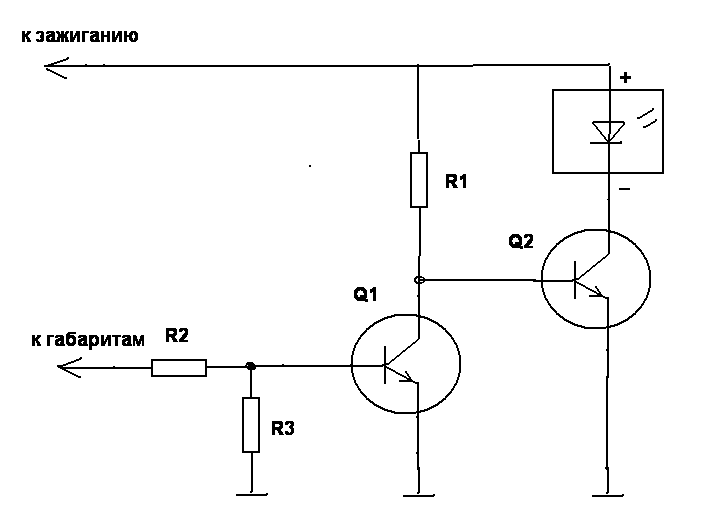

Примерно так.

[Den.swim]

Сообщение от sova

Примерно так.

Спасибо! Попробую)

[And573]

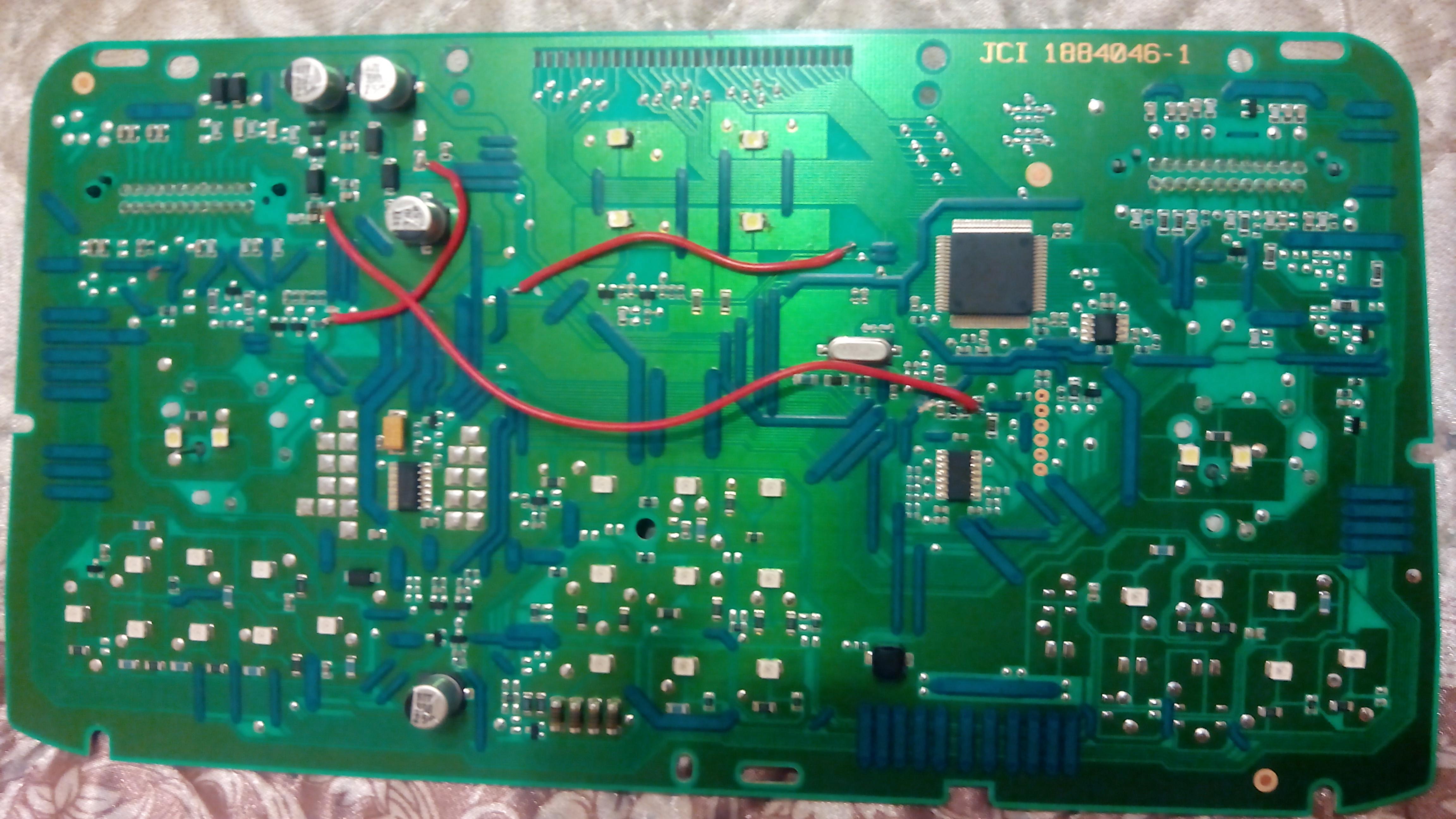

Здравствуйте Юрий. Вот фото платы приборной панели. Горит резервная лампа остатка топлива и подсветка не притухает при включении габаритов. Извиняюсь, качество не очень.

[sova]

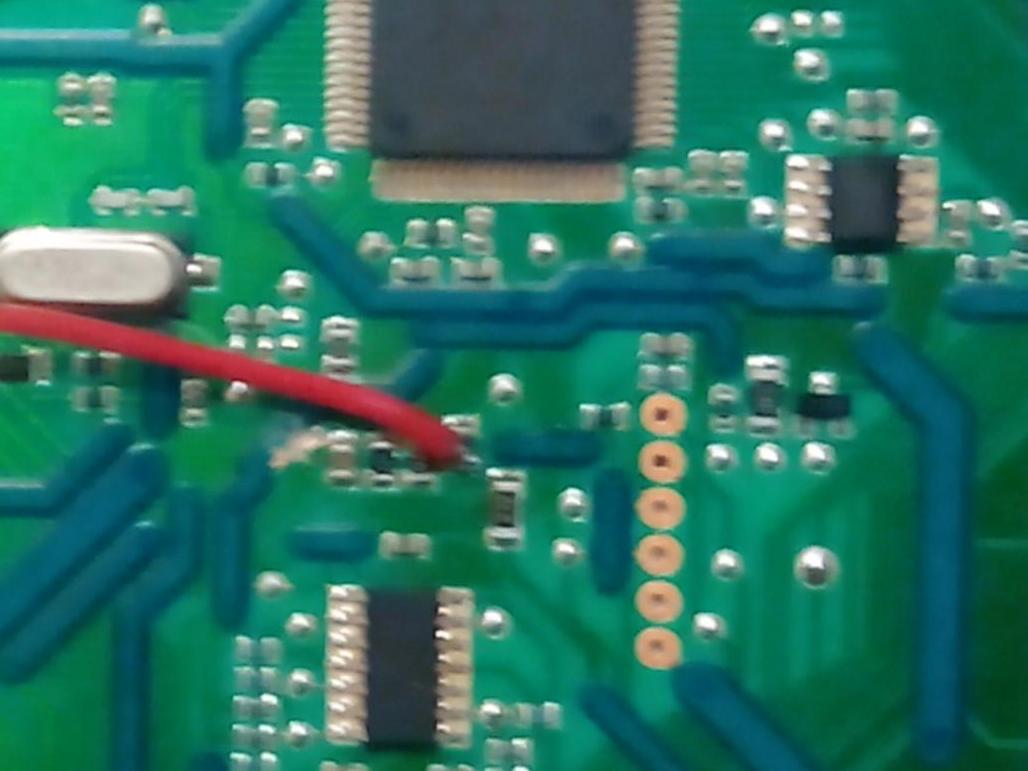

Меня вот это место смущает. Проверьте не замыкает ли провод на соседний резистор и верно ли перерезана дорожка.

[And573]

Провод проверил-припаян нормально. Вот только не мог я перерезать еще какую? Рядом с этой дорожкой чуть повыше и полевее, там тоже медь видна, когда перерезал, зацепил. Мелкое все такое.

[sova]

Сообщение от And573

Провод проверил-припаян нормально. Вот только не мог я перерезать еще какую? Рядом с этой дорожкой чуть повыше и полевее, там тоже медь видна, когда перерезал, зацепил. Мелкое все такое.

По этой фотке сложно, что-то сказать. Возьмите лупу или фотоаппарат в режиме макросъемки, рассмотрите все хорошенько. Лампа остатка топлива горит всегда, или только при включении чего либо?

[And573]

Лампа топлива горит постоянно при включении зажигания. Да, конечно- сегодня вечером рассмотрю все подробно фотоаппаратом после работы.
