Штатная проводка камеры заднего вида

[Orenmchs]

Прошу прощения сегодня снял шгу и увидел, что 10 разным занят. Подскажите как подключить в таком случае камеру?

[Gregoryzevs]

На правый плафон подсветки номера приходит два синих и два черных провода. На левый плафон два синих и один черный. Подскажите, эти провода под торпеду приходят, или нет? Тогда можно откусить пару, и для камеры использовать. Хотя они могут быть запараллелены, тогда на левом синий лишний куда-то еще уходит. Или дайте ссылку на схему проводки салона.

[quq]

Сообщение от Gregoryzevs

Или дайте ссылку на схему

Тут поковыряйтесь

[askiy]

Видно, не умею пользовать поиск, т.к. ответа на вопрос "где штатная проводка камеры заднего вида в пятой двери?" не нашел.
Подскажите плиз, авто 2017 г. с штатной магнитолой без экрана, устанавливаю магнитолу Ownice C500, попутно подключаю камеру заднего вида, на разъеме автомобиля со стороны магнитолы ЕСТЬ провода 3 - фиолетовый (сигнал включения заднего хода), 10 - желтый (видео сигнал камеры) и 22 - коричневый (земля камеры). Со стороны пятой двери "лишних" разъемов не нахожу. Штатное место над номером справа по ходу движения имеется и отверстие в двери с заглушкой.
Где проводка?
Если от магнитолы она не до конца почему-то разведена, где обрывается, на каком разъеме?
Схемы в рекомендуемой чуть выше ветке тоже просмотрел - нужной страницы там нет.

[Assa]

Схем подключения камеры в общем доступе еще нет, но вероятнее всего она подключается через разъем R2 (проводка от магнитоллы до R2, затем по кабелю до задней двери.

S11.pdf

S21.pdf

S23.pdf

[quq]

Сообщение от askiy

где штатная проводка камеры заднего вида в пятой двери?

Если нет штатной камеры в комплектации, то и проводки нет = тянуть самому от камеры до ГУ, и лучше коаксиалом.

[askiy]

Спасибо, друзья!
Значит, штатной проводки таки нет. Что ж, протяну сам.

А на третьем скане
1322 - концевик замка пятой двери?


У меня постоянно горит свет в багажнике, даже на ходу при закрытых дверях. Это ведь не нормально?

Зато при заглушенном моторе система предотвращения разряда АКБ быстро отключает всех потребителей.

[Assa]

Сообщение от askiy

...1322 - концевик замка пятой двери?...

Механизм блокировки задней двери с концевиком.

[pavelvk]

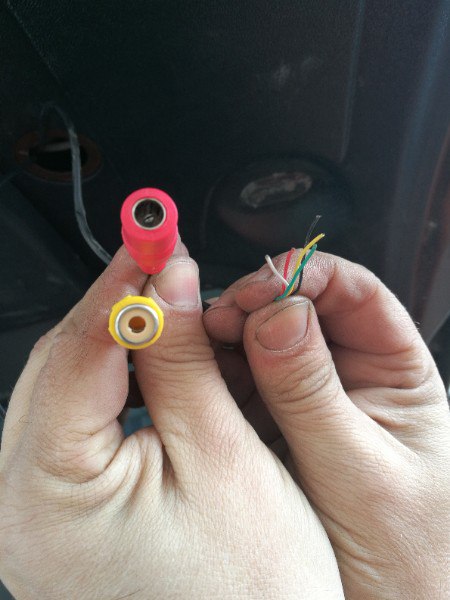

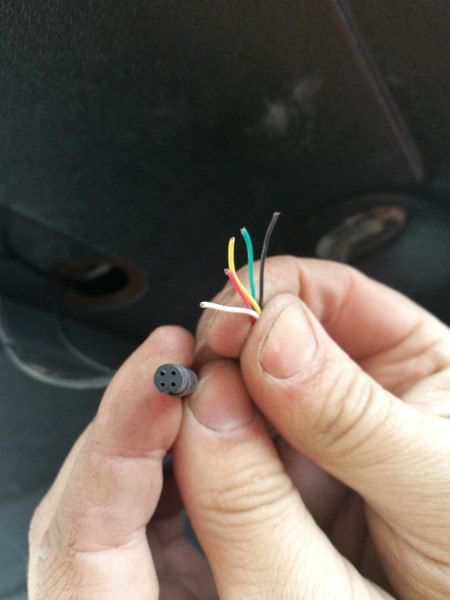

Всем привет. Подскажите пожалуйста. Дастер был куплен с камерой заднего вида, которую через полгода оторвали на стоянке. купил на алиэкспресс новую, и вот незадача - вытащил остатки старой камеры, думал сейчас просто подцеплю новую, но от старой остался пучок проводков, а новая крепится через штекер или к штекеру можно прикрепить "лапку". Так как проводку тянуть морально не готов заново - подскажите пожалуйста как состыковать (и можно ли вообще) провода, указанные на фото.
Вот ссылка на драйв журнал "установщика".
https://www.drive2.ru/l/4887459/

[quq]

Сообщение от pavelvk

подскажите пожалуйста как состыковать (и можно ли вообще) провода

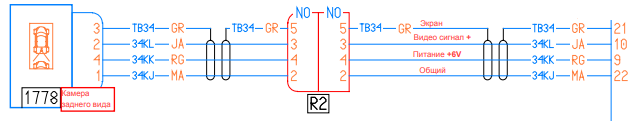

родная схема подключения

+ Нажмите здесь, чтобы увидеть скрытый текст

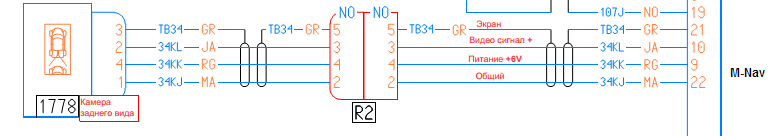

родная схема подключения

[Багратион21]

Всем привет. Активировал камеру в программе миком тест, установил камеру, но выдает сообщение, что камера не подключена или не исправна. Думал провода, все прозвонил, все ок. Думал камера, поехал в магазин, проверил, все работает. Перепроверил пины подключение 10 и 22, пробовал и c 3 пином и без него не получается. Камера вроде PAL. Прошивка 8.0.5. Что может быть?

[Багратион21]

Решение нашел. Поменял камеру)

[R.a.d.i.s.t.]

Сообщение от nikolahelm

Наконец вчера установил камеру , Дастер фаза 2 , проводки в пятой двери нет , это точно )пошел по пути наименьшего сопротивления но с повышенным расходом финансов . Заказал с ебея переходник на видео кабель http://www.ebay.com/itm/Car-Rear-Vie...3D252379330477 , потом купил беспроводной передатчик http://ru.aliexpress.com/item/2-4G-W...851138866.html ( лень разбирать обшивки ) и камеру заднего вида http://ru.aliexpress.com/item/Rearvi...0-b247899bf921 . Камера встала как родная . По порядку : вставил переходник в медианав , потом от беспроводного видео маму с папой , там ещё на переходнике выведены два провода плюс и минус , соединил между беспроводной и переходником . С передом разобрались ) Переходим на зад .Установил камеру , подсоединил беспроводную к разъемам , протянул провод через пятую дверь к правому фонарю . Это отдельная песня ) но расскажу ) вынимаем уплотнитель обогрева стекла ( с права ) в него запихиваем провод и один конец пропихиваем в низ ( это легко ) второй в верх ( посложнее но получится ) к концу который внизу изолентой приматываем конец и аккуратно тянем в верх , потом так же вставляем провод в резиновую гофру ( предварительно вытащив верх и низ ) тут конечно гимор был небольшой ,но справился смазав конец маслом и прокручивая , к нему так же изолентой , протащил . Пропускаем под обшивку потолка и опускаем к заднему фонарю . Снимаем фонарь и отсоединяем клемму , клемма открывается ! подсоединил красный от беспроводной к фиолетовому на клемме ( это плюс заднего хода) и черный к черному на клемме ( общий минус на фонарь ) . Разжевал вроде полностью )

как мафон понимает что нужно переключить на камеру???????
я поставил эти модули камера работает но принудительно нажав на иконку на рабочем столе(магнитолла андроид) имеется провод revers на который если подать 12в тогда автоматом переключается, но это тянуть от заднего фонаря сигнальный провод и теряется смысл этих радио модулей, короче где взять 12в рядом с головным устройством которое появляется при включении задней передачи??????

[Assa]

Сообщение от R.a.d.i.s.t.

короче где взять 12в рядом с головным устройством которое появляется при включении задней передачи??????

Судя по схемам - контакт 40 черного разъема BCM (645).

0044_A4.pdf

[R.a.d.i.s.t.]

Сообщение от Assa

Судя по схемам - контакт 40 черного разъема BCM (645).

Вложение 122017

а что это за разьем где он находиться, извини я не понял как читать схему,......:ну не врубаюсь

[Assa]

Сообщение от R.a.d.i.s.t.

а что это за разьем где он находиться, извини я не понял как читать схему,......:ну не врубаюсь

Блок ЦЭКБС стоит слева под торпедой, речь про разъем S1.

BCM.pdf

[R.a.d.i.s.t.]

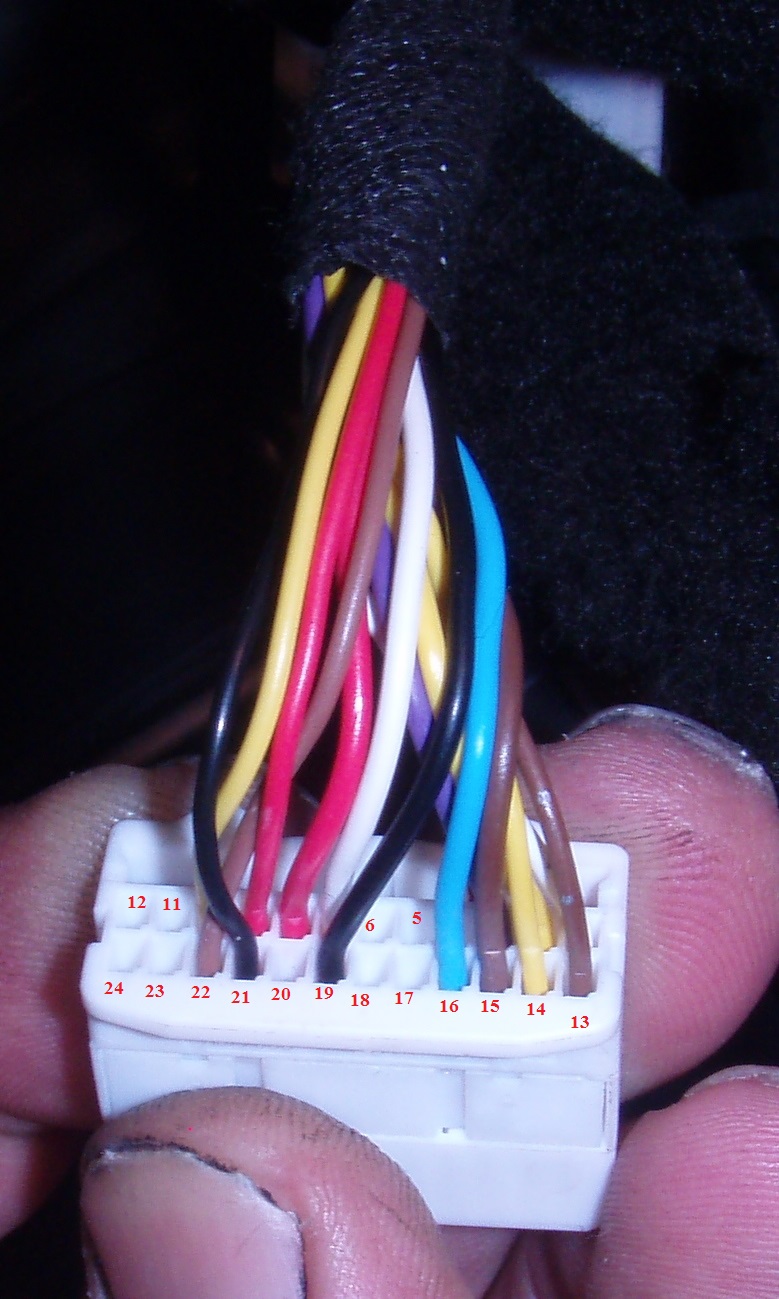

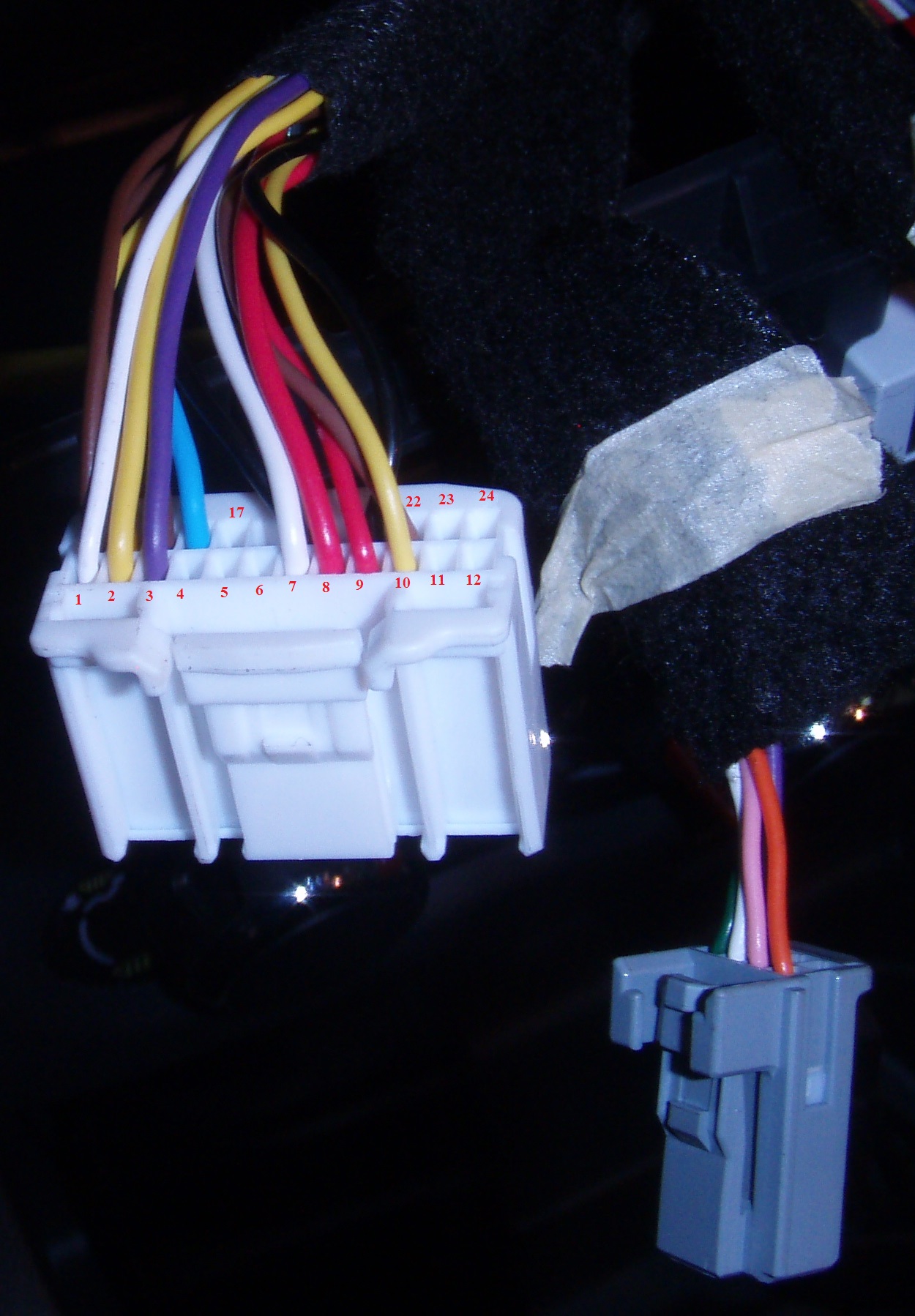

Нашел решение проще, на штекере(их там 3) штатной проводки магнитоллы, в котором больше всего проводов и он чуть тоньше, есть 2 фиолетовых провода, на одном из них появляется питание при включении задней передачи, при включеном зажигании, фото есть но с тел не могу его сюда вставить

[quq]

Сообщение от R.a.d.i.s.t.

фото есть

...
3 -> +12 v с коробки передач, для активации камеры, при поступлении если рычаг переключения в позиции R. на 3 пин на 9 появляется +6 v для питания камеры
...
9 <- "+" 6В для камеры ЗВ — питание подается только если есть 12В на контакте 3
10 -> сигнал с камеры, экранированный кабель заканчивается на разъеме R2
...
21 <- земля— минус для питания камеры заканчивается на разъеме R2
22 -> земля сигнала камеры (без помех) заканчивается на разъеме R2

[R.a.d.i.s.t.]

Сообщение от quq

...
3 -> +12 v с коробки передач, для активации камеры, при поступлении если рычаг переключения в позиции R. на 3 пин на 9 появляется +6 v для питания камеры
...
9 <- "+" 6В для камеры ЗВ — питание подается только если есть 12В на контакте 3
10 -> сигнал с камеры, экранированный кабель заканчивается на разъеме R2
...
21 <- земля— минус для питания камеры заканчивается на разъеме R2
22 -> земля сигнала камеры (без помех) заканчивается на разъеме R2

возможно что эти провода заканчиваются где то в 5й двери? если да то можно вообще ничего не тянуть не питание не сигнал, а найти эти концы в 5й двери

[quq]

с вероятностью 99% все кончится на разъеме R2
