Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================

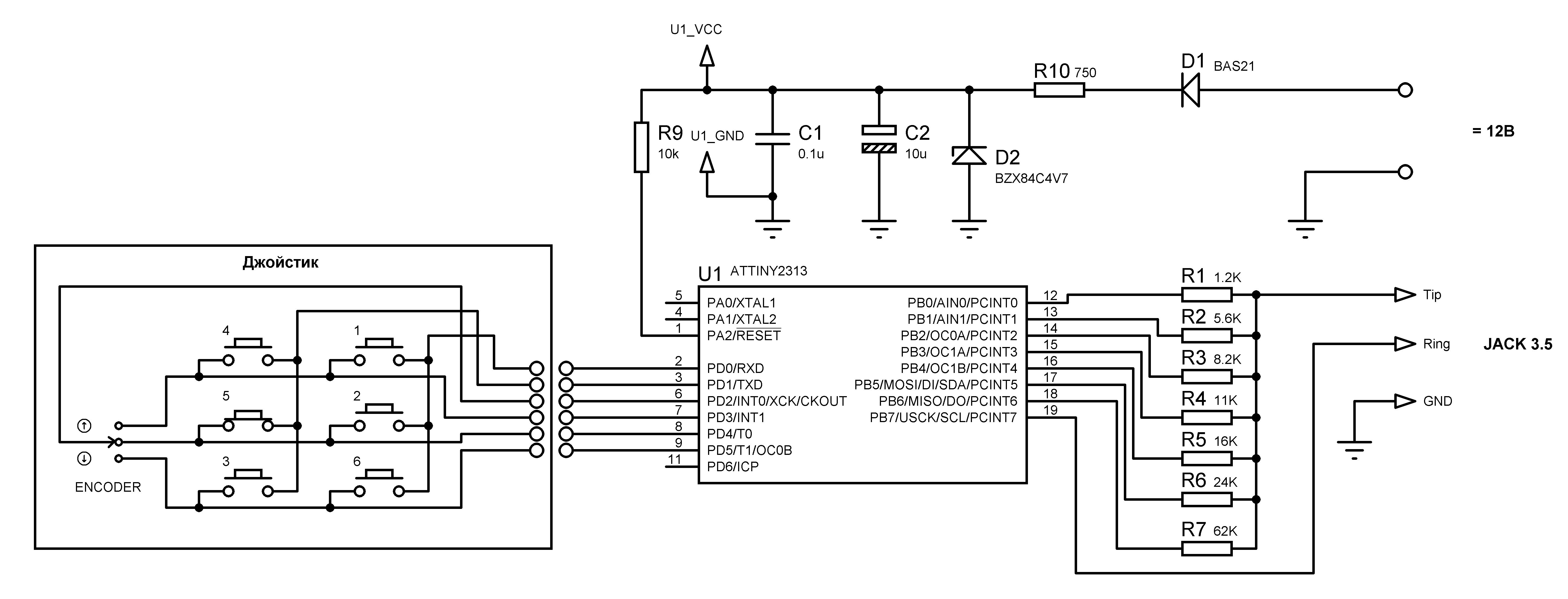

Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[sova]

Сообщение от Морграм

хехе, народ! Купил голову JVC KW-NSX600EE. Ещё не установил, некоторых частей не хватает пока. у этой магнитолы есть возможность подключения джойстика, но фшка в том, что там не разъём 3,5 джек, а один провод. и вот думаю как подключать через адаптер. Мне в Zexma сказали, что сейчас такая тенденция на многих магнитолах вместо джека один провод. вот думаю надо наверно у них заказывать этот адаптер

Поздравляю! Хорошая голова, у меня такая же стоит. http://www.dusterclubs.ru/vb/showpos...9&postcount=47

[Морграм]

Юрий! Спасибо=))) Можно ли у Вас заказать идентичный адаптер?

[Морграм]

получил от Юрия адаптер. подключил сегодня магнитолу. магнитола jct kw-nsx600ee. звук офигенный. колонки в штатные места коаксильные пионеры 13 см.

[Maik123]

Sova, Здравствуйте. Имею RENAULT Duster с ESP для него приобрел магнитолу Prology MDN-1715T, в ней для подключения рулевого джойстика имеются три провода KEY A, KEY B, KEY GND, рабочий диапазон напряжений (провод KEY A и KEY B) при подключенных кнопках от 0,3в до 5в. Можно ли у вас заказать предложенный вами адаптер. Спасибо.

[kidLuza]

Доброго времени суток.
Решил поменять штатную магнитолу на пионер DEH-X5600BT. решаю вопрос подружить штатный пульт с этой магнитолой по 2 варианту в 1 посте. из указанного в теме получается использовать (методом подбора, без установки на машину):
1,2 k Source / 2 чек off
3,5 k Mute
5.75 k List (Display)
8 k Seek up / След. трек
11.25 k Seek down / Предыд. трек
16 k Volume up
24 k Volume down

sova, подскажите возможно ли без использования микропроцессора использовать энкодер (подбор сопротивлений) и функцию ответа на звонок - положить трубку?

[sova]

Сообщение от kidLuza

sova, подскажите возможно ли без использования микропроцессора использовать энкодер (подбор сопротивлений) и функцию ответа на звонок - положить трубку?

В резистивной схеме использовать энкодер не получится. Как видно из схемы общий контакт энкодера постоянно замкнут на одну из линий к которой подключены кнопки. Чтобы использовать энкодер нужна какая-то схема, которая будет раздельно определять направление вращения энкодера и состояние кнопок. И в зависимости от этого подключать необходимый резистор.
Команды ответа на звонок - положить трубку, используют среднее кольцо jack 3.5 (замыкается на массу). В резистивной схеме это практически невозможно.

[kidLuza]

Сообщение от sova

В резистивной схеме использовать энкодер не получится. Как видно из схемы общий контакт энкодера постоянно замкнут на одну из линий к которой подключены кнопки. Чтобы использовать энкодер нужна какая-то схема, которая будет раздельно определять направление вращения энкодера и состояние кнопок. И в зависимости от этого подключать необходимый резистор.
Команды ответа на звонок - положить трубку, используют среднее кольцо jack 3.5 (замыкается на массу). В резистивной схеме это практически невозможно.

тогда подскажите как собрать схему (пост, но с моими дополнениями) на МК в домашних условиях (техническая составляющая), что для этого нужно?

[sova]

Сообщение от kidLuza

тогда подскажите как собрать схему (пост, но с моими дополнениями) на МК в домашних условиях (техническая составляющая), что для этого нужно?

Извините, я не очень понял про дополнения.
Для сборки в домашних условиях потребуются:
Микроконтроллер ATtiny2313 и несколько пассивных компонентов.
Программатор для AVR микроконтроллеров. Простейший
Схема.
Прошивка.
И конечно минимальные навыки работы с паяльником.

[kidLuza]

sova, спасибо за информацию. будем пробовать.
"под дополнениями" я имел в виду другие функции клавиш джойстика. возможно придется менять прошивку МК.

[Mаfusail]

Доброго времени суток и с Новым годом! Стоит магнитола "No name" на андроиде, имеется два провода для управления KEY+ и KEY-. Подрулевой джойстик тот, который прямоугольный)) Машина с ESP. Какая схема подойдет для подключения? Заранее спасибо)

[sova]

Сообщение от Mаfusail

управления KEY+ и KEY-

Не встречал таких обозначений. Я бы для начала выяснил, это два канала или один.
Если два, то схема1 или схема2, а если один, то надо что-то мудрить.

[lexsan]

Добрый вечер! Sova у меня к вам вопрос стоит голова Pioner Avic-F900BT как мне прикрутить джойстик дастера управление у авика резестивные миниджек

[sova]

lexsan, С помощью адаптера, например как в посте 308 или попроще, как в "шапке" темы. Нужна помощь в изготовлении, стучите в личку.

[lexsan]

Добрый день!Sova данные скинул в личку проверьте

[johnrzn]

Меня не устраивает в штатной магнитоле и джойстике, что колесиками и на голове и на джойстике регулируется не громкость, а треки и радио
Поменять на голове сложно, а вот на джойстике я думаю проще
С него же выходят провода на голову, и если поменять местами провода колесика и кнопок, то должно заработать...
..это теория..
теперь вопрос специалистам: как это сделать? и делал ли кто-нибудь такое уже?


P.S> колесиком удобнее громкость регулировать, это во всех звуковых устройствах по-умолчанию..

[sova]

Сообщение от johnrzn

С него же выходят провода на голову, и если поменять местами провода колесика и кнопок, то должно заработать...
..это теория..
теперь вопрос специалистам: как это сделать? и делал ли кто-нибудь такое уже?

Это невозможно. Джойстик это не что иное, как клавиатурная матрица 3 колонки Х 3 строки, причем одну колонку занимает энкодер и сигналы от него обрабатываются магнитолой по алгоритму отличному от сигналов кнопок. Единственное что можно сделать, это изменить ПО головного устройства, а "голова - предмет темный и исследованию не подлежит".
Хочу отметить еще один момент, энкодер за один полный оборот меняет свое состояние всего 3 раза т.е., чтобы увеличить громкость от 0 до 20 пришлось бы сделать почти 7 полных оборотов. Мне бы такая регулировка громкости очень не понравилась.

[kidLuza]

Уважаемый Sova, по вашим указаниям мне удалось прошить МК, Низкий поклон Вам. На следующей стадии изготовление схемы.
Вопрос: возможны ли еще какие либо функции кнопок ДУ по резиситивной схеме (Pioneer): Пауза/Воспроизведение, Меню, Выход, Ок и тп?

[sova]

Сообщение от kidLuza

мне удалось прошить МК

Как-то я совсем упустил из вида фьюзе биты.
Надо запрограммировать:
BODLEVEL = 101
CKDIV = 1
CKSEL = 0010
Остальные по умолчанию.

Сообщение от kidLuza

еще какие либо функции кнопок ДУ по резиситивной схеме (Pioneer): Пауза/Воспроизведение, Меню, Выход, Ок и тп?

Команды проводного ДУ (набор резисторов) у Пионера стандартный и не менялся уже много-много лет, а вот какие функции выполняют эти команды зависит от модели магнитолы. Хотя если эти функции и меняются, то очень незначительно.
"Пауза/Воспроизведение", "Меню"(за исключением меню телефона), "Навигации по меню", "Ок" в серии AVH точно нет. А вот "Выход" выполняется командой Band/Escape, работает следующим образом. Если у Вас открыт экран, например, Радио - Band/Escape переключает диапазоны волн, но если вы в этом экране развернете какое-то меню, то кнопка Band/Escape его закроет. На экранах USB/CD/DVD работает только Escape. Вобщем все функции ДУ которые мне удалось найти, я перечислял ранее. Может в новых моделях еще что нибудь добавится.

[kidLuza]

Сообщение от sova

Как-то я совсем упустил из вида фьюзе биты.
Надо запрограммировать:
BODLEVEL = 101
CKDIV = 1
CKSEL = 0010
Остальные по умолчанию.

а на этом месте поподробнее. я в перый раз в жизни прошил МК, из написанного вами я ничего не понял. После выполнения командной строки avreal32-1.27r3 -p0378 -wp -cV1_3.hex -ap +tiny2313 мне программа выдала:

Command:
-p0378 -wp -cV1_3.hex -ap +tiny2313
Power ON
Device connected, tiny2313 detected
Chip not locked
Fuses
OSCCALs = 65 67
_LOW = 0x64
CKDIV = 0
CKOUT = 1
SUT = 2
CKSEL = 4
_HIGH = 0xDF
DWEN = 1
EESAVE = 1
WDTON = 1
BODLEVEL = 7
RSTDISBL = 1
_EXT = 0xFF
SELFPRGEN = 1
Programming CODE memory
.. done (0.52s)
Total time 1.06s
Reset pin released
Power OFF

то есть в моем случае
BODLEVEL = 7(если я правильно понял в двоичной 111)
CKDIV = 0
CKSEL = 4 (в двоичной 100)
надо что то менять чтобы стало как вы указали
BODLEVEL = 101
CKDIV = 1
CKSEL = 0010

поясните как это поправить и на что это повлияет если не менять?

[sova]

Сообщение от kidLuza

поясните как это поправить и на что это повлияет если не менять?

CKSEL - устанавливает источник тактового сигнала и частоту
CKDIV - включает/выключает делитель тактовой частоты
BODLEVEL - устанавливает порог напряжения питания при котором микросхема переходит в состояние сброса
Подробное описание фьюзов есть в даташите.

Если я правильно помню в avreal для фьюзов есть ключ -f после которого перечисляются имена фьюзов и их шестнадцатеричные значения. Т.е. к вашей командной строке надо добавить -fCKSEL=2,CKDIV=1,BODLEVEL=5
После выполнения команды часть лога касающаяся фьюзов должна выглядеть так.
_LOW = 0xE2
CKDIV = 1
CKOUT = 1
SUT = 2
CKSEL = 2
_HIGH = 0xDB
DWEN = 1
EESAVE = 1
WDTON = 1
BODLEVEL = 5
RSTDISBL = 1
_EXT = 0xFF
