sova · 16.05.2013, 00:00

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

komeck · 21.07.2015, 23:26

О! Спасибо большое. Я пока пробую собрать вот по этой схеме. Только переделал под провод а не ИК. Знакомый подредактировал получилось вот так. Поправил схему знакомый. Я, как и говорил раньше, не особо в них понимаю. Поэтому буду рад если вы скажете свое мнение. Правильно ли отредактировано? Или поправите где, что не так.

sova · 21.07.2015, 23:41

komeck, эта схема по проводу работать не будет. У Пионера проводное ДУ, аналоговое. Т.е. команда ДУ определяется уровнем напряжения на входе, а эта схема выдает цифровой код.

komeck · 21.07.2015, 23:55

Так как поступить? Использовать схему которую дали вы? Я просто не особо понимаю что надо покупать и как шить программатором. но все это так интересно. И есть ОГРОМНОЕ желание собрать все самому. В любом случае спасибо за совет.

---------- Добавлено в 23:55 ---------- Предыдущее написано было в 23:46 ----------

А что вы скажете на счет этого?

sova · 22.07.2015, 00:00

Цитата:

Сообщение от komeck

Так как поступить

Ну это вам решать, можете использовать мою схему, можете поискать в сети подобные. Схема не сложная, каких-то дефицитных деталей не содержит. Собрать можно на куске макетной платы. Как прошить микроконтроллер, - Гугл даст более развернутый ответ. А самое главное у Вас уже есть, - это желание.

komeck · 22.07.2015, 00:11

Спасибо вам огромное. Буду стараться как сделаю, постараюсь отписаться и выложить отчет о проделанной работе.

sova · 22.07.2015, 00:32

Цитата:

Сообщение от komeck

А что вы скажете на счет этого?

Имеет место быть. На мой взгляд использование МСР41... будет оправдано если адаптер делается универсальный, например Сони/Пионер, а так лучше (и дешевле) использовать обычные резисторы. Кроме того МСР41... имеет большой разброс параметров, более 20%. Может потребоваться настройка, а не имея исходного кода прошивки сделать это будет если не невозможно, то очень затруднительно.

komeck · 22.07.2015, 00:33

Исходный код прошивки есть. Скачал я его так что думаю буду пробовать.

sova · 22.07.2015, 00:38

Цитата:

Сообщение от komeck

Исходный код прошивки есть

Есть ссылка, хотелось бы посмотреть.

komeck · 22.07.2015, 00:40

Если я правильно понимаю, то это вот.

sova · 22.07.2015, 00:56

Цитата:

Сообщение от komeck

Если я правильно понимаю, то это вот.

Не, это прошивка - набор машинных команд и данных. Исходник - это программа написанная на каком-то из языков программирования, из которой и компилируется эта самая прошивка. Что либо изменить в прошивке не имея исходника очень сложно, зачастую проще написать программу с нуля.

Trumsi · 30.07.2015, 19:38

sova, Добрый вечер! Сегодня Ваш адаптер установил, благо, что с такой подробной инструкцией сделать это было элементарно :-) Всё работает! В том числе колёсико! ОГРОМНОЕ СПАСИБО!!!

ПЕПЕЛАЦ · 02.08.2015, 13:50

sova, добрый день .вот хотел бы обратиться с вопросом .можно ли заказать у вас адаптер под пионер (http://www.logan-city.ru/index.php?productID=1626 /Автомагнитола Pioneer DEH-1700UB но только с громкой связью и выносным микрофоном)

vaz149 · 02.08.2015, 14:33

sova, день добрый, хочу попросить помочь ,поставил mystery mdd 7100, магнитола обучаемая к кнопкам, но я так и не научил, помогите научить или может подскажите что надо сделать?

sova · 02.08.2015, 22:29

Цитата:

Сообщение от ПЕПЕЛАЦ

Автомагнитола Pioneer DEH-1700UB но только с громкой связью и выносным микрофоном)

Это как, вроде у этой модели нет Bluetooth. Вы что-то переделывали или модель все таки другая.

Цитата:

Сообщение от vaz149

sova, день добрый, хочу попросить помочь ,поставил mystery mdd 7100, магнитола обучаемая к кнопкам, но я так и не научил, помогите научить или может подскажите что надо сделать?

Самый простой вариант- Схема найденная zhiv
Ниже, та же схема только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая. Энкодер здесь не используется. Если нужен Энкодер стучите в личку.

vaz149 · 03.08.2015, 08:37

sova,Я извиняюсь, но я в этом вообще ни грамма не соображаю. Если можно как младенцу все разжевать, мол надо это это это......., это взять надо там и тд., что это и как это я вообще далек от этого всего.
Спасибо

sova · 03.08.2015, 12:28

vaz149, у Вас на разъеме джойстика шесть проводов, цвета как на картинке ниже.

+ Нажмите здесь, чтобы увидеть скрытый текст

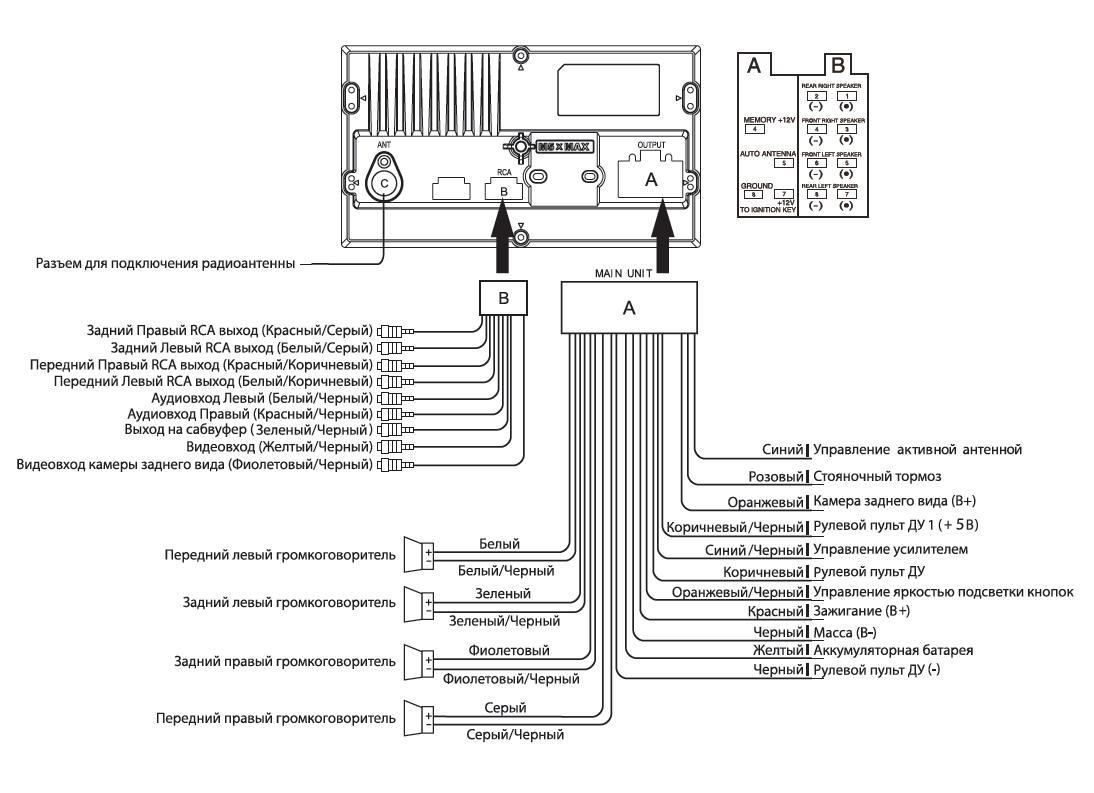

На магнитоле для ДУ предназначены три провода:
Рулевой пульт ДУ(-) черный
Рулевой пульт ДУ коричневый
Рулевой пульт ДУ1(+5) коричневый/черный

+ Нажмите здесь, чтобы увидеть скрытый текст

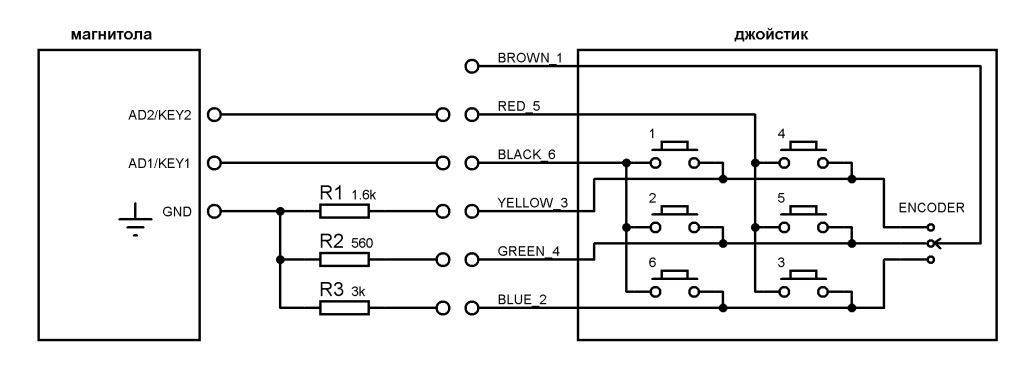

Красный провод джойстика соединяете с коричневым/черным проводом магнитолы (Рулевой пульт ДУ1).
Черный провод джойстика соединяете с коричневым проводом магнитолы (Рулевой пульт ДУ).

Далее покупаете или выковыриваете из старой радиоаппаратуры три резистора, номиналом 560 Ом, 1,6 кОм и 3 кОм. Тип и мощность резисторов абсолютно не важны.

К желтому проводу джойстика подключаете резистор 1,6 кОм
К зеленому проводу джойстика подключаете резистор 560 Ом
К синему проводу джойстика подключаете резистор 3 кОм
Оставшиеся свободными выводы резисторов соединяете вместе и подключаете к черному проводу магнитолы (Рулевой пульт ДУ(-))

Коричневый провод джойстика не используется.

Что касается конкретно Вашей модели магнитолы, есть один непонятный момент. То ли инструкция криво написана, то ли у Вас действительно только один канал ДУ. В последнем случае запрограммируются только три кнопки, но на подобных магнитолах все работало. Так что попробовать стоит.

vaz149 · 04.08.2015, 06:49

sova, спасибо ,будем их подружить.

vaz149 · 04.08.2015, 08:24

sova, спасибо

vaz149 · 07.08.2015, 20:39

sova, вечер добрый, сделал по схеме, обнаружил всего три кнопки ,громкость +- и кнопку 5 (ок),это с 5 раза ,а с первого только громкость -+, грешу на то что может быть недо контакт тк я провода от магнитолы просто скрутив вставлял в разьем (мама)
Не хотелось резать провода,но чувствую придется.
И еще вопрос, колесико как подключить? Я так понимаю это и есть Энкодер?
Извините и смейтесь если ошибся))).

sova · 07.08.2015, 23:07

Цитата:

Сообщение от vaz149

обнаружил всего три кнопки ,громкость +- и кнопку 5 (ок),это с 5 раза ,а с первого только громкость -+, грешу на то что может быть недо контакт тк я провода от магнитолы просто скрутив вставлял в разьем

Когда Вы обнаружили три кнопки, красный провод от джойстика был соединен с коричневым/черным или с коричневым проводом магнитолы?

Цитата:

Сообщение от vaz149

И еще вопрос, колесико как подключить?

Для этого нужен примерно такой адаптер

или

Цитата:

Сообщение от sova

Если нужен Энкодер стучите в личку.
