Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[minigaley]

Штатная магнитола Roximo CarDroid RD-3001 для Renault Duster, Sandero, Logan 2 (Android 4.4.4 - Вот такая у меня мультимедиа, у него есть интеллектуальный голосовой ассистент водителя с обратной связью. И как я понял мне надо будет подсоединять под рулевой джойстик через адаптер или на прямую, у меня шесть проводов на фишке основной и шесть проводов на мультимедии, но как я пояснял ,что направляющие салазки не родные я их удалил , подсоединение подошло , по пытка обучить не прошло , согласно программы по андроиду. Как лучше мне сделать, что бы все получилось на хорошо.

---------- Добавлено в 18:57 ---------- Предыдущее написано было в 18:56 ----------

PS. Заранее ВАМ буду благодарен за участие

[sova]

Сообщение от minigaley

Штатная магнитола Roximo CarDroid RD-3001 для Renault Duster, Sandero, Logan 2 (Android 4.4.4 - Вот такая у меня мультимедиа, у него есть интеллектуальный голосовой ассистент водителя с обратной связью. И как я понял мне надо будет подсоединять под рулевой джойстик через адаптер или на прямую, у меня шесть проводов на фишке основной и шесть проводов на мультимедии, но как я пояснял ,что направляющие салазки не родные я их удалил , подсоединение подошло , по пытка обучить не прошло , согласно программы по андроиду. Как лучше мне сделать, что бы все получилось на хорошо.

То есть Вы вставляете джойстик непосредственно в магнитолу? А в какой разъем?

[VladAV]

Здравствуйте. Во время движения и проигрывания музыки с флешки в штатной магнитоле у меня вдруг перестали работать кнопки увеличения и уменьшения громкости, а так же отключения звука на подрулевом джойстике (6 кнопок). Но зато теперь эти все кнопки выполняют одну и ту же другую команду ("Возврат в начало" или "Назад в корневую папку", "На начало трека".) То есть хочу сделать тише или громче, а песня с диска или флешки начинает играть заново. Крутилка работает. В режиме "радио" кнопки громкости на подрулевом джойстике не реагируют. В режиме громкой связи по телефону работает только кнопка "положить" или "ответить". Магнитола стоит штатная "родная", работает без проблем. Кнопки на ней все исправные и реагируют на команды адекватно. Ничего не переделывал, в электро-проводку не лазил. Пробовал несколько раз перезагрузить магнитолу путем снятия клеммы аккумулятора, не помогает. Проверил предохранитель прикуривателя - нормальный. Теперь совсем расстроился, так привык в джойстику. Или может дело в магнитоле? Машине всего три года. Хочу разобрать джойстик, но что делать дальше - не знаю, в электронике я слаб. Может кто-нибудь что посоветует? Буду очень признателен. Заранее спасибо.

[minigaley]

Спасибо за участие. К магнитоле была прикреплена коробочка для коммутации с логотипом РЕНАУЛТ, . коробочка соединялась через шлейф с магнитолой и там же выходил шлейф для под рулевого джойстика. В субботу я постараюсь за снять на фото все что там имеется и прилагается . А по схеме я точно не знаю где он должен стыковаться . Очень много проводов и для усилителя и для видео, и для камеры заднего обзора и еще три провода под кембриком куда эти прповода я пока не зхнаю идут.

[Виктор64]

Уважаемые коллеги! Есть проблема с низкой чувствительностью микрофона, который для связи по телефону. Смонтирован на потолке рядом со светильником. Сегодня перепаял капсюль, взял от стойки к компьютеру "Genius". Результат не порадовал.
Что это, слабоват усилитель, который рядом с микрофоном или проблемку можно решить иначе.

[sova]

Виктор64, а магнитола-то штатная или

Сообщение от Виктор64

Хочу поставить доброго старого друга 1 дин "Соньку"

[Виктор64]

Штатная. Соньку другу отдал. К стати, с джойстиком дружит. Спасибо.

[sova]

Виктор64, а другой телефон подключать пробовали, может проблема в настройках телефона?

[Виктор64]

Три тлф. На всех одно и то же. Чтобы оппонент тебя услышал, нужно очень громко говорить, вытягивая шею в направлении микрофона. Особенно в движении. А в ответ- я тебя плохо слышу, как из бочки.
В корпусе сам микрофон смонтирован не удачно, пришлось его развернуть на 90º. Это мало помогло. Думаю штатный предусилитель выкинуть и собрать на ОУ. Одно плохо, зрение уже не то и руки не те.

А не может быть, что рядом с микрофоном смонтирован не усилок, а ЦАП?

Или это плата коммутации микрофона на время разговора? Там подводка из трех проводов.
У Вас случайно фрагмента этой схемы нет?

[sova]

Сообщение от Виктор64

А не может быть, что рядом с микрофоном смонтирован не усилок, а ЦАП?

Или это плата коммутации микрофона на время разговора? Там подводка из трех проводов.
У Вас случайно фрагмента этой схемы нет?

Какой смысл туда ЦАП выносить, обычный пердусилитель. Схемы к сожалению нет.

[minigaley]

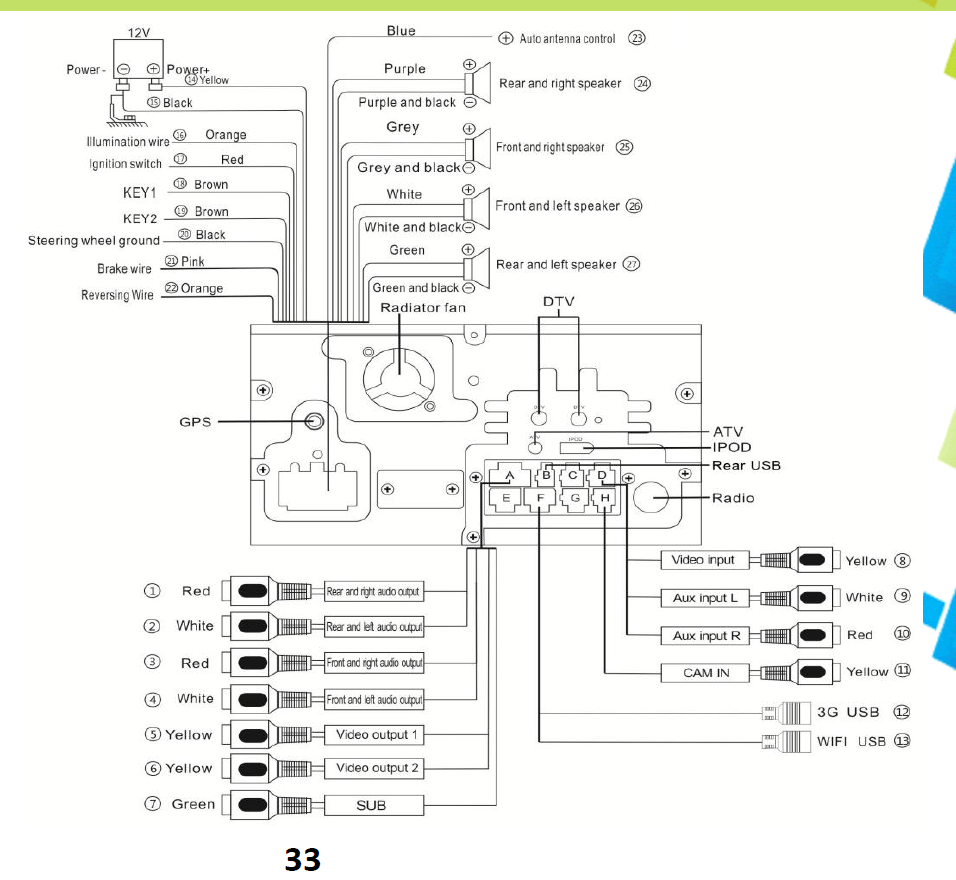

Выкладываю диаграмму под соединения , где описывается метод соединения , если рассматривать этот вариант , то контакты А3, А4, А8{KEY) соединить с контактами на фишке авто. так? Тогда адаптер будет не нужен или как.

[minigaley]

По всей видимости коробочка это и есть кан модуль

[sova]

Сообщение от minigaley

то контакты А3, А4, А8{KEY) соединить с контактами на фишке авто. так?

Нет, эти контакты рассчитаны под резистивные кнопки, которые замыкают А3 и А8 на общий провод А4, через определенное сопротивление. Причем сопротивление каждой кнопки должно отличаться от других.

Сообщение от minigaley

По всей видимости коробочка это и есть кан модуль

То, что там есть вход для джойстика это я понял, а выходов там сколько и как он подключен к магнитоле?

[minigaley]

Там так же на фишке восемь штырьков но из них два пустых, пустые совпадают так же как на фишке на авто, совпадают и цвета , я по пробую выставить фото , только не сильно качественные аппарат сломался не кстати

[minigaley]

Всем добрый вечер. Звонок в Москву ничего конкретного не дало. Коробочка это дешифратор между кан шиной авто и мультимедией., как бы связное устройство. Менеджер спросил какого года машина я ответил 2013 , он сказал что даже без адаптера он должен работать сразу же.Менеджер сказал что были проблемы выпуска 2015 года машин. Возможно у меня не совпадают какие то провода в жгутах. Минус у нас черный а плюс красный так ведь, вы извините за дотошную косультацию, а остальное методом тыка

[Antakam]

Забодал подрулевой, сделал щелчок один, а станция та же. Чуть довернул вперёд/назад, переключится. Или щёлкаю в одном направлении, станция на следующую переключится. Ещё на один, а станция - на предыдущую вместо следующей.
Хочу сделать вместо крутилки, переключающей станции/треки, две отдельные кнопки. Куда их подключить в джойстике? Если было, ткните пожалуйста.

[sova]

Antakam, может проще контакты почистить или на крайний случай заменить джойстик. Даже не представляю как можно вместо энкодера использовать две кнопки.

[Antakam]

sova, спасибо, про "почистить" вариант, хотя маловероятный. Неудобство пользования заметил сразу. Дилеру говорил. Вот только эта шурешка у них работает как надо, а у меня периодически дуркует. И показать им проблему так и не получилось. Гарантия закончилась, попробую почистить.

[Glom]

sova
Еще раз спасибо. Все поставил, все работает ( с Пионером). Даже лучше, чем ожидал)))

[minigaley]

Всем добрый вечер и удачи. Может кто то подсоединял под рулевой джойстик к этому девайсу. Штатная магнитола Roximo CarDroid RD-3001 для Renault Duster, Sandero, Logan 2 (Android 4.4.4 какие проблемы возникали или что нужно сделать , что бы заработало
