Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[LORn]

Сообщение от BoxaS

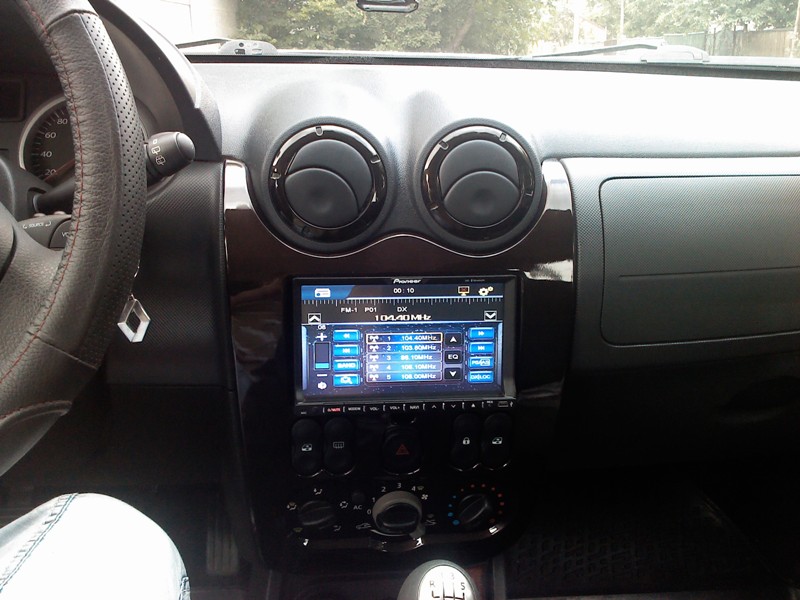

Щас у меня Pioneer PI-803 GPS 2-din магнитола http://4pna.com/showthread.php?t=10169

Покажи фотку установленной в машине пжл.
Я сам несколько раз задумывался про установку Пионера с телевизором. Смущает только, что за ней в машину нарики к-нить залезут.

[BoxaS]

LORn,

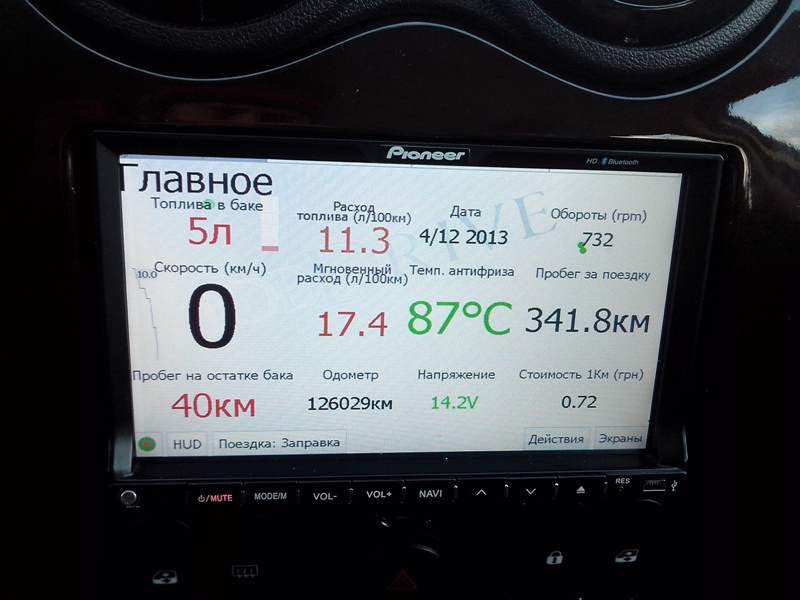

Есть камера заднего вида, GPS, ДВД, ТВ, МР3, блютуз, работает подрулевой, ну и такая игрушка как бортовой комьпьютер. Правда что бы он заработал нужно USB хост паять. И цена демократическая около 200$

[Kirill_84]

привет всем, подскажите как подключить подрулевой джостик к 2din магнитоле, и где на в проводах подходящих к магнитоле выходы микрофона????

[Нильс]

белый, красный, чёрный-микрофон.

[Kirill_84]

осталось найти на каком штекере!!! спасибо!

[Kirill_84]

С наступающим всех, подключил магнитолу поет но для настроек требует чтобы я остановился, где взять плюсь со стояночного тормаза?! есть распиновка всех штекеров что к магнитоле идут!???

[sova]

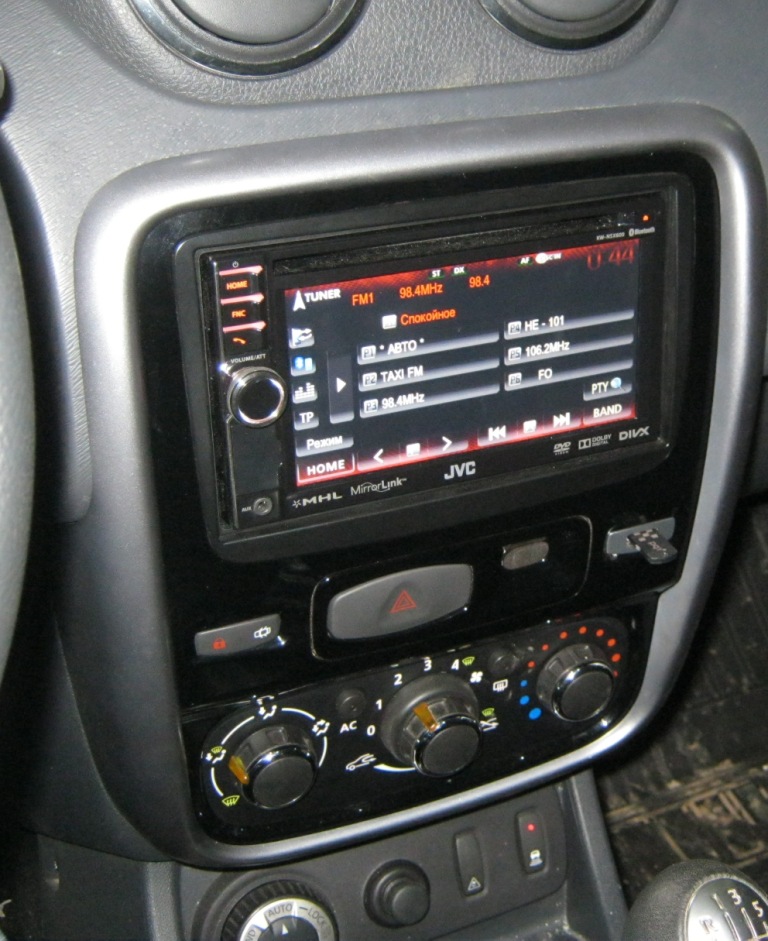

Вопрос по выбору магнитолы между Pioneer, Sony и JVC, мучавший меня последние пару месяцев, благополучно разрешился в пользу JVC KW-NSX600EE.

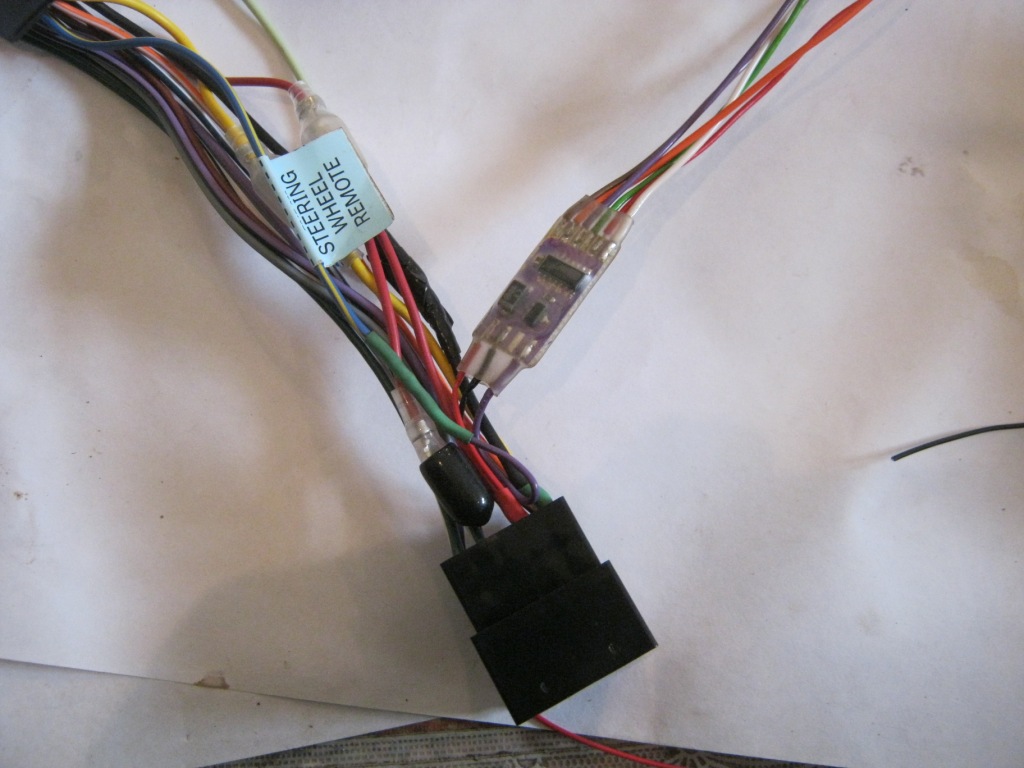

Спаял адаптер подрулевого джойстика на микроконтроллере. Теперь со своего пятикнопочного джойстика могу передавить 11 команд, в том числе "снять", "положить" трубку телефона. Энкодер на джойстике тоже работает.

Теперь буду заниматься акустикой...

[zhiv]

sova, а можно будет у вас заказать адаптер подрулевого джойстика на микроконтроллере?

[sova]

На данный момент могу помочь только тем, что испытал на своей машине. Пятикнопочный джойстик, протокол JVC -16 бит. В принципе можно сделать для любой магнитолы, но нужна будет помощь добровольцев в тестировании.

[MetisM]

sova, эх что же я вчера не заглянул в эту тему
Заказал вчера переходник такой с поддержкой джойстика для Пионера 1881 рубль с доставкой в Россию.

[ymka-66]

Сообщение от sova

Вопрос по выбору магнитолы между Pioneer, Sony и JVC, мучавший меня последние пару месяцев, благополучно разрешился в пользу JVC KW-NSX600EE.

Спаял адаптер подрулевого джойстика на микроконтроллере. Теперь со своего пятикнопочного джойстика могу передавить 11 команд, в том числе "снять", "положить" трубку телефона. Энкодер на джойстике тоже работает.

Теперь буду заниматься акустикой...

можно схему адаптера?

[pavxp]

Сообщение от ymka-66

можно схему адаптера?

Да, да и на моего китаёза?

[sova]

Сообщение от ymka-66

можно схему адаптера?

Сообщение от pavxp

Да, да и на моего китаёза?

Хочу уточнить, адаптер не универсальный, делался под определенный джойстик и определенную магнитолу. Для Сони и Пионер могу сделать за несколько дней. К тому же в сети есть готовые схемы и прошивки. Для остальных тоже возможно. Для катайцев готовых решений с поддержкой энкодера не встречал. Мне самому интересна эта тема, хотя и не имею китайской магнитолы. По ним у меня пока недостаточно информации, но если поможете сделаем и для китайца.

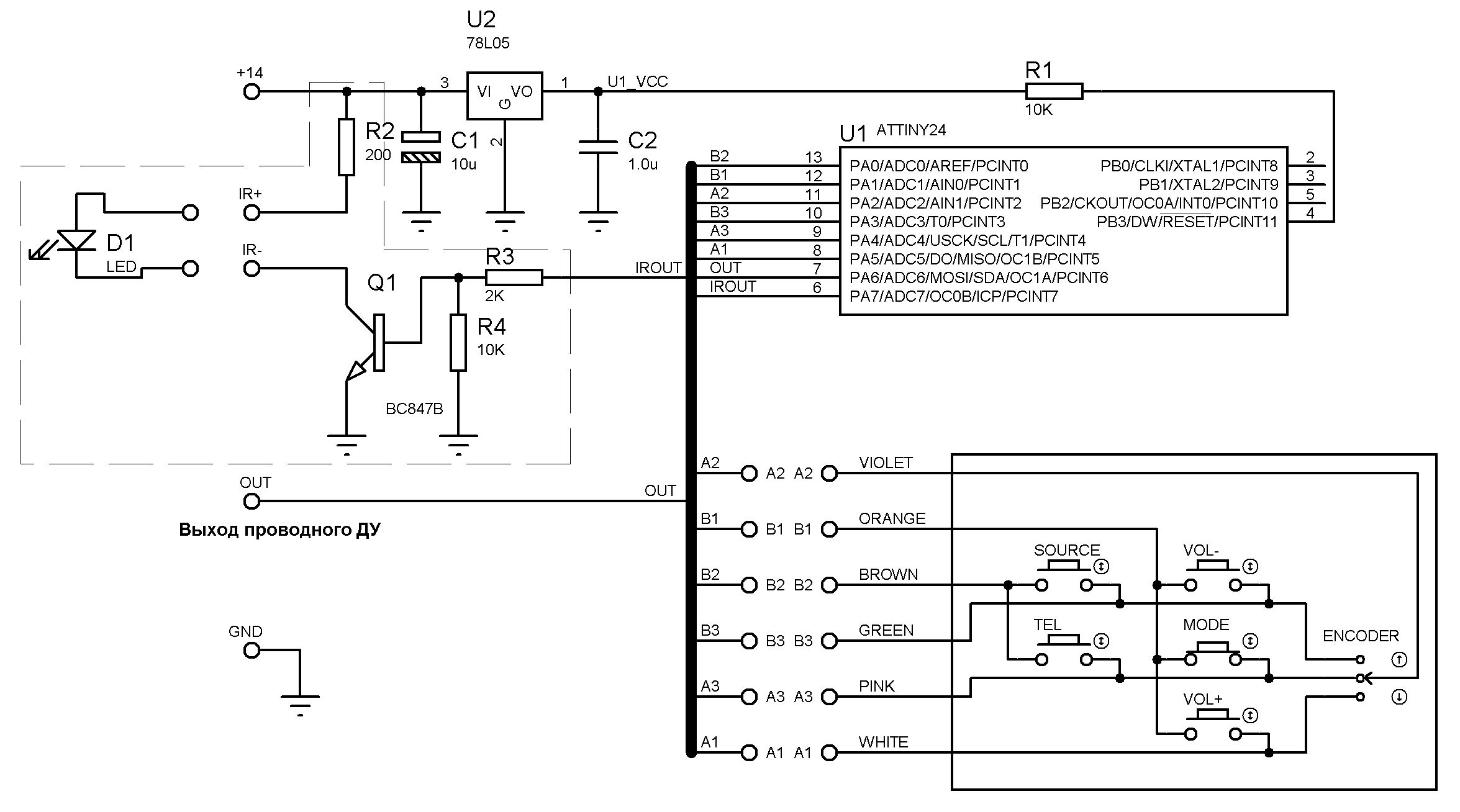

Вот схема моего адаптера. Часть схемы обведенная пунктирной линией нужна в том случае, если магнитола не имеет проводного интерфейса но поддерживает инфракрасный пульт.

[ymka-66]

я правильно понял -что вы делали не под штатный джойстик ?
а чем штатный не устроил?

[sova]

Сообщение от ymka-66

я правильно понял -что вы делали не под штатный джойстик ?
а чем штатный не устроил?

Нет, я делал под штатный, но на наших машинах они разные. У меня джойстик с пятью кнопками, на машинах без ESP стоит с шестью.

[ymka-66]

Сообщение от sova

Хочу уточнить, адаптер не универсальный, делался под определенный джойстик и определенную магнитолу. Для Сони и Пионер могу сделать за несколько дней. К тому же в сети есть готовые схемы и прошивки. Для остальных тоже возможно. Для катайцев готовых решений с поддержкой энкодера не встречал. Мне самому интересна эта тема, хотя и не имею китайской магнитолы. По ним у меня пока недостаточно информации, но если поможете сделаем и для китайца.
Вот схема моего адаптера. Часть схемы обведенная пунктирной линией нужна в том случае, если магнитола не имеет проводного интерфейса но поддерживает инфракрасный пульт.

ну на сколько я видел на китайских головах всего 2 провода для подключения кнопок (инфа)
поменяю голову тогда уже буду думать о подключение
склоняюсь к китайской штатной голове на винсе или на андроиде

[sova]

Сообщение от ymka-66

ну на сколько я видел на китайских головах всего 2 провода для подключения кнопок (инфа)

Что там два провода я тоже видел. Если не ошибаюсь там резистивное управление. Интересует следующее:

1. Оба канала идентичны или каждый поддерживает свой набор команд?
2. Какие минимальное и максимальное сопротивление можно подключить на канал?
3. Какой номинал внутреннего подтягивающего резистора в магнитоле?
4. Какие вообще команды поддерживает та или иная магнитола?

Может стоит перенести обсуждение адаптеров в отдельную тему?

[zhiv]

Комментарий модератора zhiv: sova, теперь ты тут главный!

Можешь сам размещать в первый пост нужную информацию!!!

[sova]

Здесь есть много готовых решений для разных магнитол. Меня не все устраивает в прошивках предлагаемых автором, в частности не совсем точно воспроизведен протокол JVC и назначение команд кнопкам, по этому написал свою.
Здесь есть описание протоколов ДУ.

---------- Добавлено в 15:25 ---------- Предыдущее написано было в 15:23 ----------

zhiv, Спасибо за доверие.

[Kirill_84]

http://ksize.ru/art-00000007948
уже готовое решение работать вроде должно, магазин проверенный! заказываю сейчас себе!
