Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================

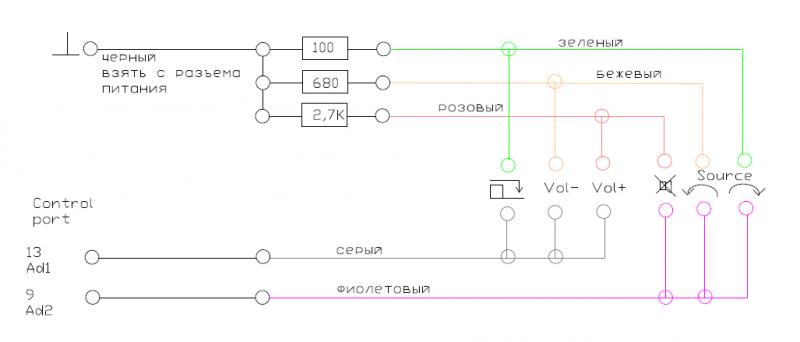

Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[RomarioSTV]

Сообщение от sova

В разъеме джойстика шаг контактов 2,2мм, между рядами 2,54мм. Ни разу не встречал в телевизорах ничего подобного. Конечно при желании можно воткнуть разъем с шагом 2мм, но все же это не совсем то, что надо.

Как буду камеру заднего вида ставить сделаю фото разъема. Шаг вполне возможно на десятые доли мм разнИтся, но это не критично. Разъемы соединяются без усилия.

[Dimmas]

Ну вот и у меня появилось время и возможность подключить "голову" к подрулевому джойстику. Значит так - голова Intro Incar 7130, два провода для подключения. Подошла самая простая схема от Zhiv для китайских магнитол, время подключения 15 минут. Заработало все с первого запуска.
Может кому пригодится
Всем Спасибо за помощь

[ymka-66]

sova,
привет
планирую купить такую магнитолу
http://www.dns-shop.ru/product/7eaee...1/#description
интерисует подключение джойстика
через твой контроллер будет работать джойстик
джойстик округлый-машина без есп

[sova]

ymka-66, в обще должен, но поскольку производитель не дает подробного описания, сами понимаете, гарантировать совместимость на 100% не могу. На 4pda.ru подключали кнопки, значит и с адаптером должен работать.

[ymka-66]

ну куплю -тогда напишу

[sma]

Здравствуйте! Хочу установить данную систему , возможно ли подключение штатного джойстика к ней?

[Алекс63]

Да, возможно) У меня такая же стоит)

[sma]

Сообщение от Алекс63

Да, возможно) У меня такая же стоит)

А подключали как? через переходник Совы?
П.С. Как Вам сама магнитолка в работе?

[Алекс63]

Подключил через адаптер http://www.dusterclubs.ru/vb/showpos...&postcount=456 Магнитола отличная, только флешку долго читает при включении

[Maloi 58]

sova, Юрий помогите пожалуйста с подключением магнитолы alpine UTE 92 BT, пробовал по пионеровской схеме через джек3,5 реакции не какой.

---------- Добавлено в 02:18 ---------- Предыдущее написано было в 02:16 ----------

ду 5 кнопок

[sova]

Сообщение от Maloi 58

sova, Юрий помогите пожалуйста с подключением магнитолы alpine UTE 92 BT, пробовал по пионеровской схеме через джек3,5 реакции не какой.

Ну это наверное, Вы запутались с расцветкой проводов. Соответствие расцветки у 5-и и 6-и кнопочного джойстика можно определить по схемам в шапке темы. А в обще у пионеровской схемы сопротивление слишком большое для этой магнитолы, даже при правильном включении, ИМХО, вряд ли удастся запрограммировать больше одной кнопки. Вам должен подойти адаптер для китайских магнитол.

[Олег М.]

Добрый день, Юрий. Подскажите пожалуйста остались ли у Вас адаптеры для китайских магнитол и как их можно приобрести? Купил вот эту: http://ru.aliexpress.com/item/7-INCH...316931768.html в ней 2 провода для подключения джойстика. Оголять и резать провода не хотелось бы, посему склоняюсь к варианту установки адаптера. Посмотрел схему от zhiv и чуток не понял - если 3-го провода (key ground) в магнитоле нет, то заземление берем с ISO коннектора магнитолы? Т.е. три провода, каждый со своим резистором заземляется, а остальные два подключаются к магнитоле? Я правильно понял? И еще, как называется разъем "папа" который вставляется в серый коннектор от джойстика. Спрашиваю с целью не трогать оригинальную проводку, а подключиться через разъем... Спасибо!

[sova]

Сообщение от Олег М.

Добрый день, Юрий. Подскажите пожалуйста остались ли у Вас адаптеры для китайских магнитол и как их можно приобрести?

В личку напишу.

Сообщение от Олег М.

Посмотрел схему от zhiv и чуток не понял - если 3-го провода (key ground) в магнитоле нет, то заземление берем с ISO коннектора магнитолы? Т.е. три провода, каждый со своим резистором заземляется, а остальные два подключаются к магнитоле? Я правильно понял?

Да.

Сообщение от Олег М.

Спрашиваю с целью не трогать оригинальную проводку, а подключиться через разъем... Спасибо!

На сколько мне известно, купить разъем не реально. Вот тут писал. http://www.dusterclubs.ru/vb/showpos...postcount=5354
Что бы ничего не резать, проще оконцевать провода терминалами и вствлять в рвзъем по отдельности.
например так:

[Flick]

Добрый день, Юрий! Возможно ли у Вас приобрести адаптер для магнитолы Pioneer?

[sova]

Flick, смотрите личные сообщения.

[Begemotik2008]

sova, добрый вечер! Готов приобрести ваш адаптер на Pioneer с bt. Скиньте, пожалуйста в личку сколько будет стоить и как получить. Джойстик пятикнопочный.

[maksim-ka08]

Добрый день, нужен переходник на PHANTOM DVM-120G iX Лагуна 2 если возможно и сколько стоит

[Begemotik2008]

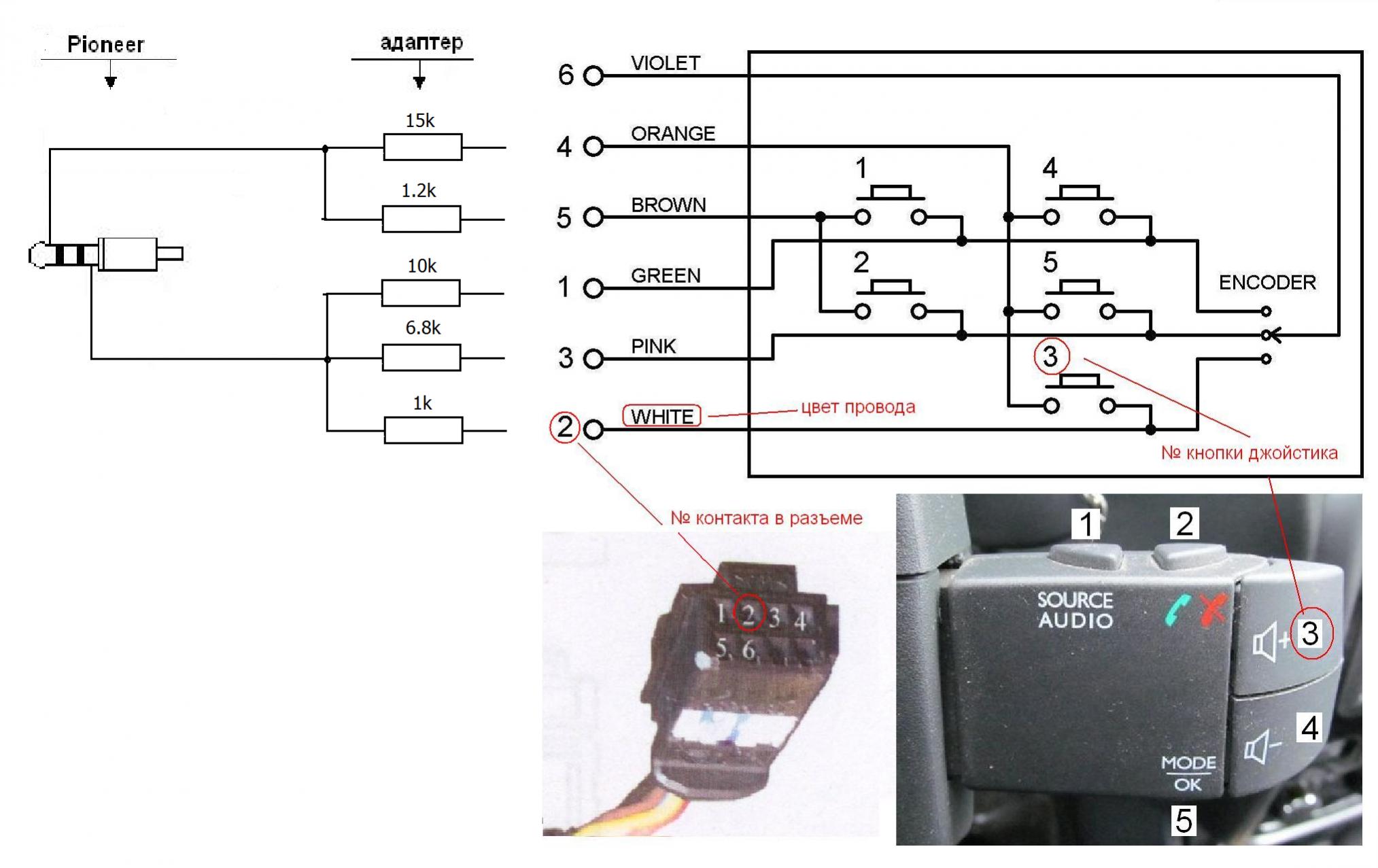

sova, уважаемый Юрий! Собрал своими кривыми руками адаптер от Tabachnik, и планирую подключить к пятикнопочному джойстику своего Дастера. Все резисторы припаяны к проводам соответствующих цветов, кроме коричневого. Магнитола Pioneer. Пожалуйста, прошу объяснить мне , дилетанту, к каким контактам в фишке джойстика подключать провода адаптера. Если не трудно. Пример: белый к черному адаптера. Прошу прощения за свою безграмотность в чтении электрических схем.

[sova]

Begemotik2008, как-то так.

[Begemotik2008]

Огромное человеческое спасибо, Юрий!
