Фаркоп

[Олегъ]

Комментарий модератора Олегъ: Это тема про фаркоп. Тема про прицеп здесь:http://www.dusterclubs.ru/vb/showthread.php?t=3975 В данной теме неоднократно всё описано и расписано. Вкратце: установка фаркопа на Дастер не требует никаких особенных действий. Всё просто как на Жигулях. И фаркопы,что имеются в продаже,обычно комплектуются розеткой и проводами для подключения. Если нет в комплекте - докупаете,стоимость комплекта не превышает 200р в любом автомагазине. Самый простой способ подключения - врезка в проводку задних фонарей. Монтажные клипсы - не самый лучший способ,хотя используется и этот подход, и нормально функционирует. НО для нормального контакта делается скрутка либо пайка. Сделать самому просто,и не надо платить деньги за бумажки. Дилеру невыгодно снимать вас с гарантии,а если он даже вдруг захочет это сделать, то ему нужно будет ДОКАЗАТЬ, что установка фаркопа повлияла на какие - либо "жизненно важные" системы авто. А что,по сути, может повлечь за собой неаккуратное подключение фаркопа? Перегорание предохранителя? Так это ещё нужно постараться сделать короткое замыкание. Далее,владельцы моноприводов,внимательнее при покупке фаркопа. BOSAL изначально не подходит на монопривод,не поставить на место запаску. Приходится резать,доваривать,подкладывать шайбы... ОНО ВАМ НАДО??

[Schtitliz]

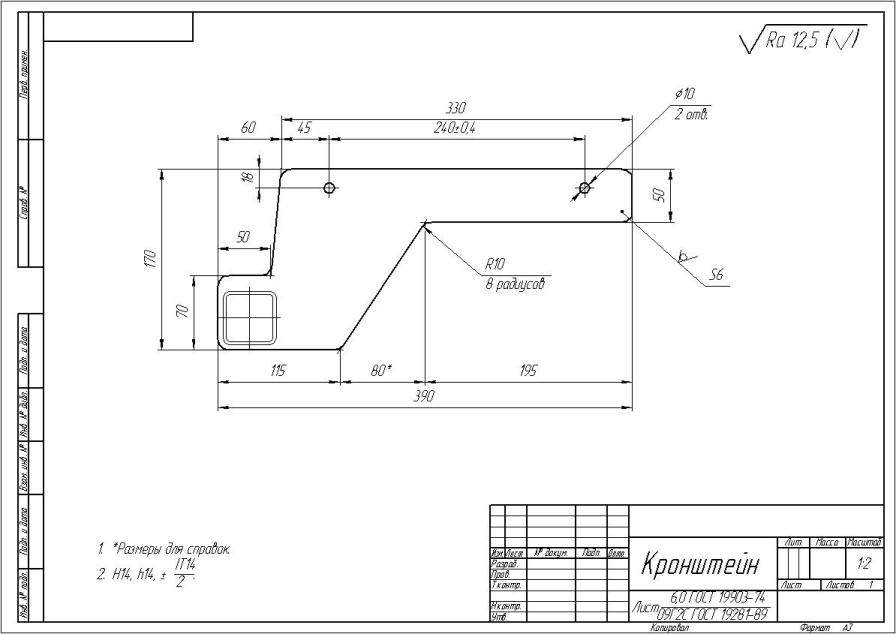

Eduya, По эскизу кронштейна сделал чертеж, выкладываю.

[Eduya]

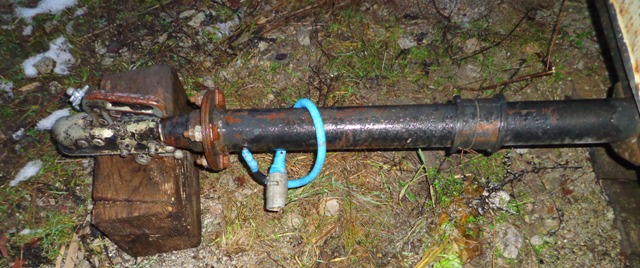

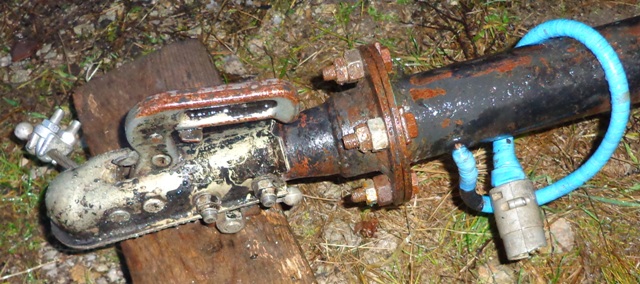

Немного не в тему, лет 5 назад появилась необходимость перевезти длинномер. Заказал 4 флянца, в каждом 4 отв. под болт М12. Разрезал дышло на своём скифе и приварил 2 флянца, предварительно соединив флянцы болтами. Затем изготовил вставыш длиной 2,5 метра, (изначально был 3м, укоротил очень длинный автопоезд получился) использовал трубу ДУ50, в неё вставил ещё трубу ДУ40, сейчас бы использовал какой нибудь профиль прямоугольного сечения, скажем 50х70 мм. Много раз выручал, возил 6 метровый профнастил по 15 листов, балки на гараж, доски тоже не проблема.

[Schtitliz]

Eduya, Все в тему! Может пригодиться!
Весь фаркоп сделаю чертежи по Вашему варианту, пришлю на согласование))

[1410]

Сообщение от Schtitliz

Eduya, По эскизу кронштейна сделал чертеж, выкладываю.

немного неточно .левая наклонная часть непонятно на сколько наклонена.
но по сути неважно.все равно держется на болтах.

а вот чертеж втулок важен. очень важен.

[Schtitliz]

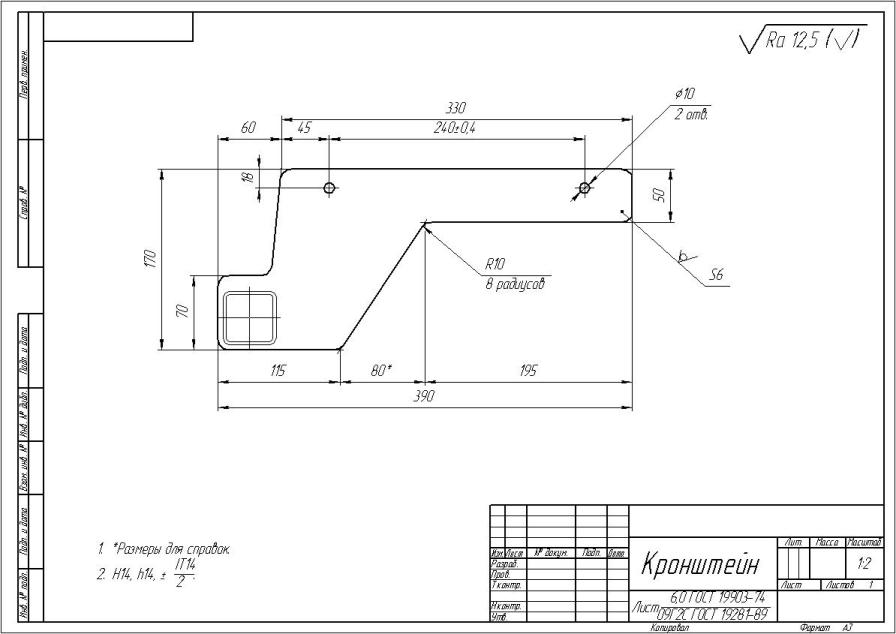

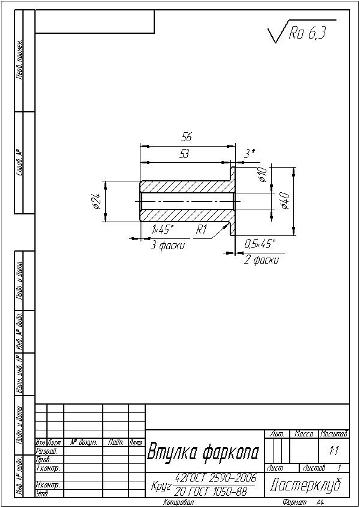

Чертеж втулки и кронштейн поправил

[допщик]

Ставил фаркоп фирмы "босал". изумительно подошел и проводка была разьем в разьем. Только в розетке сам подключил смотря схему. Бам пер не снимал, делал в гараже без подьемника один, но лучше с помошником.

[Eduya]

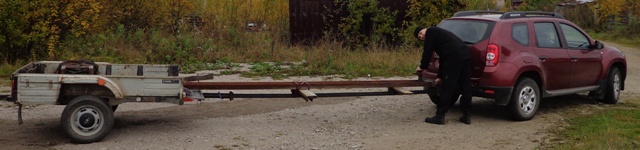

Здравствуйте, не получилось отредактировать сой пост 420. дополню, может кому пригодиться вариант удлинения прицепа вставышем. Если совсем по правилам перевозить длинномер, можно изготовить удлинитель на электрическую вилку прицепа: кусок семижильного провода, на длину вставыша, с одной стороны розетку, с другой вилку. Попользовался и смотал. Использую его для перевозки на расстояние в 100км. только порожний на большое расстояние никогда не таскаю - сильно раскачивается. Приехал на место в разобранном состоянии - удлинитель в прицепе, собрал - по времени минут 10. загрузил длинномер, подвязал стяжками и вперёд. Груз подвязанный к дышлу не даёт ему (дышлу, прицепу) раскачиваться. Болты меньше чем М12 не держат. Сначала стояли М10 пару раз нижний отрывало, теперь всё в порядке.

[Eduya]

Сообщение от Schtitliz

Чертеж втулки и кронштейн поправил

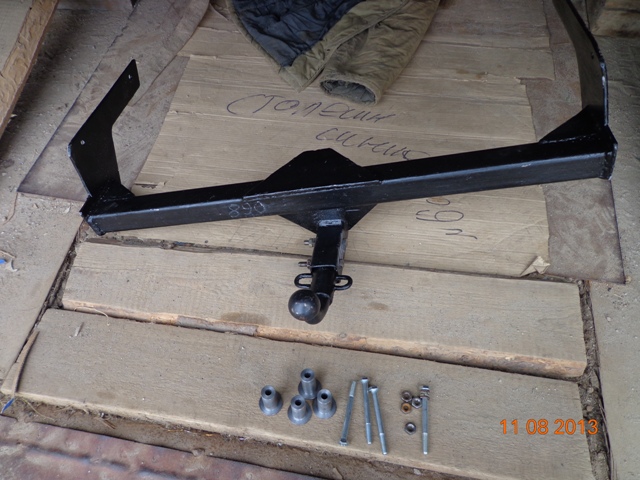

Здравствуйте, мой самодельный фаркоп, прошёл за сезон серьёзную проверку грузом. Всё окейно. На днях переобувался, взял подкатной домкрат, за фаркоп поднял заднюю часть, пока колёса не оторвались от земли, получилось быстрее чем по очереди каждое задирать.

[Schtitliz]

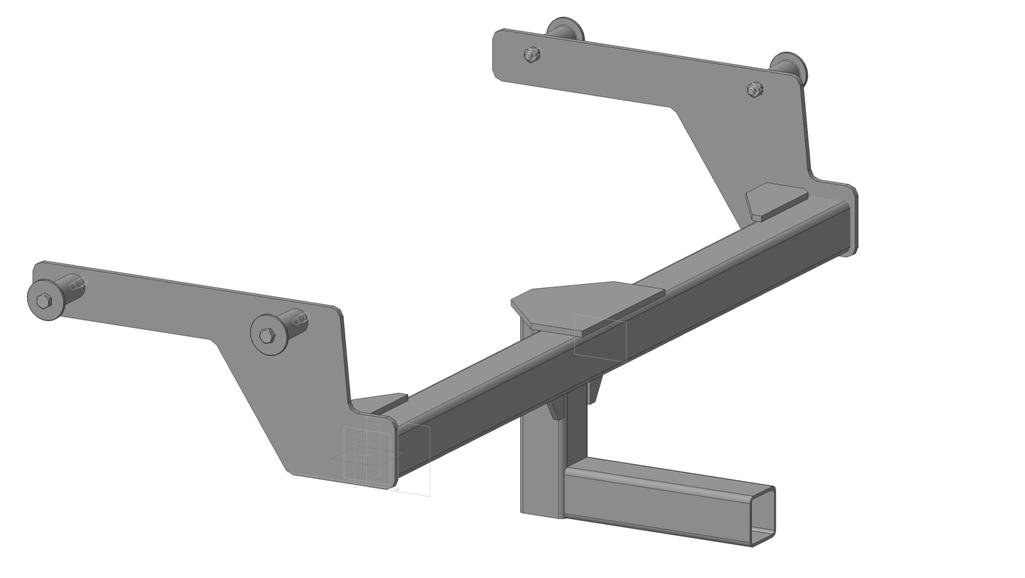

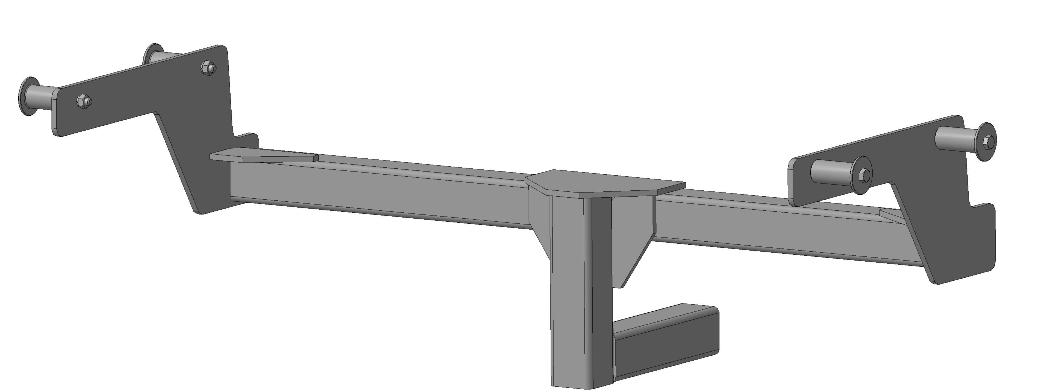

Eduya, Фаркоп в 3д. Уточнить нижнюю часть нужно.

[yur-81]

Народ, поделитесь информацией.
241577864R - Проводка фаркопа (7-конт) Duster (без модуля)
Какие функции модуля, который не входит в комплект? Если знаете, каталожный номер с модулем?

[допщик]

Что за модуль ,по конкретней?

[yur-81]

допщик, Да ХЗ, в описании каталожного номера указано "без модуля".
Вот и встал вопрос, что за модуль и за что отвечает? Может кто сталтивался?
Может используется с 13-ти пиновой розеткой?

[Eduya]

Сообщение от Schtitliz

Eduya, Фаркоп в 3д. Уточнить нижнюю часть нужно.

Здравствуйте, я в 3d рисовать не умею, но попробую объяснить по фото. Вертикальный и горизонтальный профили внизу сварены под углом 45 градусов. Косынки идут до самого низа, приварены к поперечному профилю, к вертикальному и внизу захватывают горизонтальный, по второму фото видно.

[Омич]

Eduya а толщина кронштейна и квадрата какая

[Schtitliz]

Eduya, Добрый вечер, я хотел уточнить место где шарик и как он крепится к фаркопу.

[Нариман]

Сообщение от yur-81

Народ, поделитесь информацией.
241577864R - Проводка фаркопа (7-конт) Duster (без модуля)
Какие функции модуля, который не входит в комплект? Если знаете, каталожный номер с модулем?

Не парься бери без модуля он нам не нужен.

[допщик]

Видел модуль на опелях. Это кан модуль одоптации фаркопа к светодиодной оптики и к проводки автомобиля. Но он нам не нужен.

[Eduya]

Сообщение от Омич

Eduya а толщина кронштейна и квадрата какая

Толщина кронштейна 6 мм. Квадрат профиль 50х50 стенка 3 мм. Косынки 5 мм.

---------- Добавлено в 22:10 ---------- Предыдущее написано было в 22:02 ----------

Сообщение от Schtitliz

Eduya, Добрый вечер, я хотел уточнить место где шарик и как он крепится к фаркопу.

Здравствуйте, советую использовать крюк с шаром заводской, стоит рублей 300, в горизонтальной части крюка уже есть отверстия. Вставляем его в квадрат по месту размечаем и сверлим. Закрепляем на болты. В моем варианте - отпилил от имеющегося прицепного.

[Омич]

Schtitliz, когда вы осчастливите нас полным чертежом

[владислав51]

привет,поселяне . Хочу маленькое вбрасывание произвести . К каждому фаркопу идет кронштейн- посадочное место под розетку . Как правило-это дохлая жестянка , которая загибается при первом же переезде хорошей канавы .И что, молотком ее править. Ищешь грамотного фрезеровщика и просишь его вырезать данную хрень из швеллера-посадочное место из боковины , место под розетку- из верха . И будет вам щастье на века , я на всех Нивах так делал А розетку лучше взять металлическую с грузовой машины , пластиковая легко давится при сдавании назад , особенно в лесу , и страховочную цепку оснастите карабином - удобнее застегивать .
