Защита бампера и радиатора Рено Дастер от Hudozhnik

[Hudozhnik]

Уважаемые соклубники! Предлагаю вам установить защиту нижней части бампера и решетки радиатора. Такую, как на фото ниже. Историю можно почитать еще здесь Защиту заднего бампера смотрим здесь, защиту порогов здесь
Ставится взамен серебристой пластиковой накладки комплектации привеледж на штатные места под винты (7 шт., 1 винт меняется на длиной 50 мм с проставкой 25-28 мм) (Как установить на экспрешн, адвентуре или аутеник?)





Спросите, зачем она нужна? Я считаю, что данная весчь просто необходима для тех кто часто ездит по легкому бездорожью, например в лесу. Если бы я так не был уверен, то не стал бы вам ее предлагать. Очень удобно притаптывать мелкий кустарник , нагребать снег без боязни сломать решетку радиатора, а то и сам радиатор пробить. Меня не раз выручил данный девайс. Если вы наберете в поисковике форума "пробил радиатор", то найдете немало сообщений о повреждениях нижней решетки и самого радиатора (ветками, давлением снега, даже куском льда в замерзшей луже)
Отзывы владельцев о уже случаях, когда защита спасла бампер: от Denis1972 ;от Atom1982 , от pocc89; от Kyzia, от Вазген
ну и о моем сейве))
Перегрева двигателя даже с сеткой не наблюдается, в т.ч. в теплых регионах
На сегодняшний день ни один из производителей защит подобное не производит
Патент № 150951
(ПРОДАМ ИСКЛЮЧИТЕЛЬНОЕ ИЛИ НЕИСКЛЮЧИТЕЛЬНОЕ ПРАВО С ТЕХДОКУМЕНТАЦИЕЙ)

+ Нажмите здесь, чтобы увидеть скрытый текст

Собственное оригинальное производство.. По качеству; Лазерная резка. Гнутьё. Для особо придирчивых - незначительные царапки допускаются.
СПИСОК КУПИВШИХ:

+ Нажмите здесь, чтобы увидеть скрытый текст

mayorvs, Люкс без ДХО, узкий - оплачено отгружено
Panzerschreck, ЛЮКС С ДХО УЗКИЙ. - оплачено отгружено
DJQYF, "Норма" -УЗКИЙ без ДХО! - оплачено отгружено
Леон 75, ЛЮКС С ДХО УЗКИЙ. - оплачено отгружено
Antonio156, Норму без ДХО, узкая - оплачено отгружено
Shark2.0, "Люкс" без ДХО узкий - оплачено отгружено
Sunder_UA, "Норма" без ДХО, широкие - оплачено отгружено
SUV, "Норма" без ДХО узкий - оплачено отгружено
igore, люкс с ДХО узкий - оплачено отгружено
Sergio*, норма без ДХО, узкие - оплачено отгружено
Вячеслав Викторович, норма без ДХО, узкие - оплачено отгружено
Вах, узкий люкс с ДХО самовывоз Уфа отгружено
Pashanet, Люкс узкие без ДХО самовывоз Уфа отгружено
Torlandash, Люкс без ДХО широкий - оплачено отгружено
Denis1972 Норма без ДХО узкий - оплачено отгружено
Denis1972 Норма без ДХО широкий - оплачено отгружено
atom1982 Люкс узкие без ДХО - оплачено отгружено
Вазген, узкие Люкс без ДХО - оплачено отгружено
vks77 "Норма" с ДХО узкие - оплачено отгружено
alexx_prg, Люкс-узкие без дхо - оплачено отгружено
Johny81, НОРМА без ДХО узкие ПЭК - оплачено отгружено
sem-007, НОРМА без ДХО широкие - оплачено отгружено
istlt, норма широкая без ДХО - оплаченоотгружено
a-s-m-1,Норма миррор без ДХО узкая - оплаченоотгружено
Sun658,люкс без ДХО индивидуальная - оплаченоотгружено
C4ncer, норма миррор с ДХО узкие - оплаченоотгружено
OlegS2014, люкс без ДХО узкий - оплаченоотгружено
connector, норму узкую без ДХО - оплаченоотгруженоBorysych, Люкс узкие с ДХО самовывоз Уфа - оплаченоотгружено
PolSV, норма без ДХО, узкие самовывоз Уфа - оплаченоотгружено
Kostoev77Норма с ДХО широкий - оплаченоотгружено
Dmitriy_02 норма без ДХО, узкие самовывоз Уфа - оплаченоотгружено
StealthTZлюксовая без ДХО и с узкими отверстиями.
AkOm68норма без ДХО, узкие - оплаченоотгружено
u313, Люкс узкие с ДХО - оплаченоотгружено
mayors суперлюкс узкий с ДХО+ 3 нормы - оплаченоотгружено
Останийувеличенный суперлюкс узкий с ДХО - оплачено
Александр Слатин увеличенная норма без ДХО - оплаченоотгружено
TijuanaIguana увеличенный люкс узкий без ДХО
AlexZ0 увеличенный люкс узкий без ДХО - оплаченоотгружено
ab2014 люкс узкий без ДХО - оплаченоотгружено
Серж380 норма без ДХО, узкие - оплаченоотгружено
pocc89, люкс узкий без ДХО - оплаченоотгружено
Rastagad норма без ДХО - оплаченоотгружено
suv норма без ДХО - оплаченоотгружено
tssl норма увеличенная без ДХО - оплаченоотгружено
Creat0r норма без ДХО - оплаченоотгружено
neman люкс с ДХО - оплаченоотгружено
SOT101 норма без ДХО - оплаченоотгружено
гаяз102, ,,Люкс" с дхо, самовывоз - оплаченоотгруженоэндрю_73 увеличенная защита люкс узкие без ДХО - оплаченоотгружено
Porsch люкс без ДХО - оплаченоотгружено
saadula норма без ДХО - оплаченоотгружено
Johny81 норма без ДХО - оплаченоотгружено
сергей люкс без ДХО - оплачено отгружено
Alexserv люкс увеличенный полированый с ДХО - оплачено отгружено
черный корсар люкс увеличенный полированый с надписью RENAULT - оплачено отгружено
Kolyan норма с ДХО - оплачено отгружено
Mr Berns норма без ДХО - оплачено отгружено
Мозай суперлюкс с ДХО - оплачено отгружено
Александр Георгиевич норма без ДХО - оплаченоотгружено
Сергей 1950, норма с ДХО - оплаченоотгружено
weter7up суперлюкс с ДХО увеличенный - оплаченоотгружено
alex-61269 люкс без ДХО увеличенный - оплаченоотгружено
pipelatc, норма миррор - оплаченоотгружено
Phantom_as люкс с надписью RENAULT - оплаченоотгружено
Sheptur люкс увеличенный - оплачено
Tramp_33 люкс увеличенный - оплачено
сергей175 норма с верхними ДХО - оплачено
Николсон норма без ДХО - оплачено
MUSNIK люкс увеличенный - оплаченоотгружено
VLADGEN суперлюкс увеличенный с ДХО - оплачено
VVestNickлюкс без ДХО - оплаченоотгружено
DmitrySh
Вазген
Туман, суперлюкс без ДХО
kvr41
КВЛлюкс

Два варианта по материальному исполнению (толщина 2 мм, вес около 6,0 кг):
1. Материал - сталь S=2 А430 (основной легирующий компонент - хром). Для обычных условий эксплуатации. Среднестойкий к атмосферной коррозии. Возможно появление рыжего налета по толщине реза. Наиболее жесткий. Это вариант "норма"
2. Материал - сталь S=2 А304 (добавляется никель). Для особо агрессивных условий - рекомендую для крупных мегаполисов, таких, как Москва. Стоек к реагентам. Помягче "нормы". Но дороже. Это вариант "люкс".

Цены: (на фото - сверху вниз) Скачать ПРАЙС-ЛИСТ
"Норма" с ДХО (штатный Филипс) и без ДХО - 3200 р.
"Норма миррор" с ДХО (штатный Филипс) и без ДХО - 3200 р. (полированая зеркальная) (старые запасы)
"Люкс"с ДХО (штатный Филипс) и без ДХО - 4000 р.
"Суперлюкс"с ДХО (штатный Филипс) и без ДХО - зеркальный - 4000 р.
возможны другие конфигурации под заказ (увеличенные варианты, полностью закрывающие решетку до номера - "Норма" или "Люкс" (матовые)+1500р.(сварной вариант без доплаты - пост №735); особый дизайн прорезей - бесплатно.
В цену входит упаковка и доставка до транспортной компании.
Как заказать? - отписаться мне - например, так: Люкс без ДХО увеличенный до номера ФИО, адрес, телефон, серию, номер и дату выдачи паспорта (данные паспорта не требуются для ПЭК, ЖДЭ и Байкал Сервис)
РЕКВИЗИТЫ ОПЛАТЫ
(cпособ оплаты сообщаю в личку или на e-mail) Мой тел. +7 927 300 97 93

ВИЗИТКИ ДЛЯ ВЛАДЕЛЬЦЕВ ЗАЩИТЫ

[mayorvs]

Сообщение от Hudozhnik

По миррор. Сегодня отвез на резку. Загнули цену в два раза, если резать с пленкой...

Спасибо огромное за учет всех пожеланий форумчан! Тоже очень хотел полированную поверхность, но по люксу такой возможности не было.
А на самом деле, когда уже установил, теперь кажется зеркальная полировка там и ни к чему совсем, ее по ходу никто не оценит. Даже самому полюбоваться, придется приседать перед машинкой. Ради художественных фото только если
У меня, потертостей подаренных ТК (обтяжка пленкой была повреждена в паре/тройке мест) даже сидя не видно. Кто первый установит миррор, отпишитесь пожалуйста, стоило оно того или нет.

[Вячеслав Викторович]

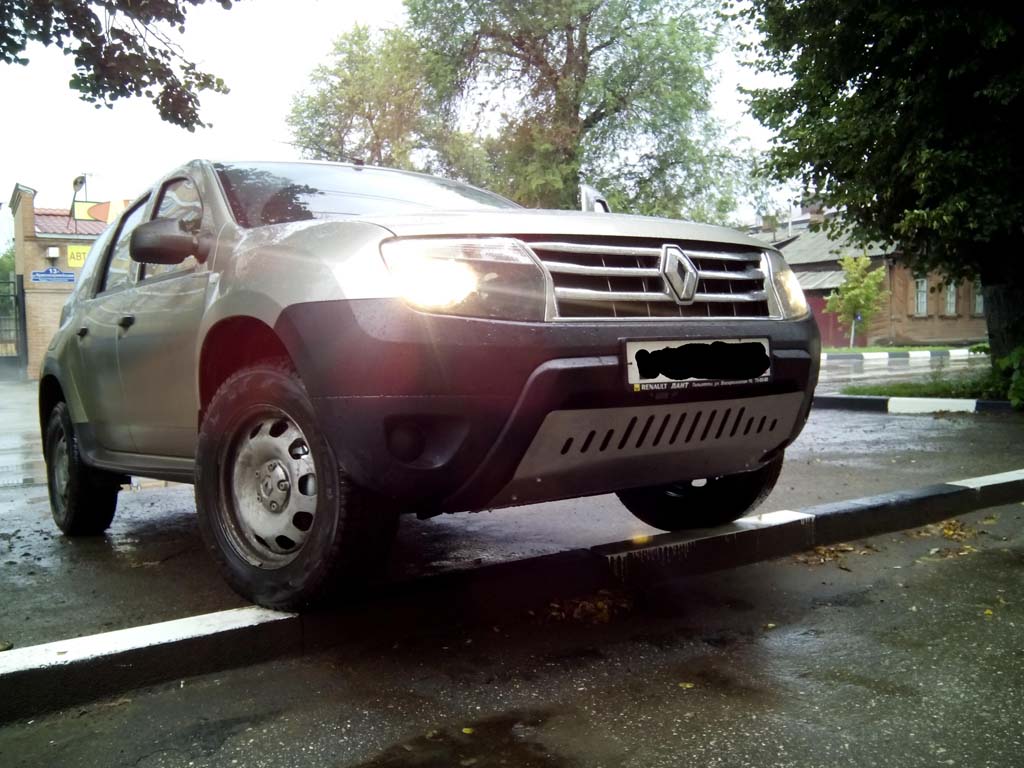

Так мне и не удается доехать до мойки, чтобы сфоткать чистый дастер с защитой. Ну что ж, выложу пока фотки процесса установки "с минимальными травмами для бампера".

Нам понадобится:
1. болт нержавеющий Ф8 - 9 штук, с полукруглой шляпкой, длина 20-30 мм, длиннее не надо. Я погорячился, взял длиной 40 мм, потом резал. Полукруглая шляпка - чтоб трава не цеплялась, с этой же целью не стал шайбы ставить, хватило ширины шляпки болта.
2. Болт нержавеющий Ф6 - 1 штука + втулку длиной 20 мм (ну не понравилось мне "алюминиевое решение" от Мурата, поставил нержавейку, тоже с широкой полукруглой шляпкой.
3. Гайка мебельная забивная/врезная (погуглите картинки) - у этой гайки широкая площадка для фиксации ее на бампере, это важно.
4. Двусторонний скотч, желательно хороший, фиксировать гайки временно, пока не подтянем их болтами
5. Шуруповерт (опционально) - очень желательно
6. Клеевой пистолет (опционально)
7. Маркер для разметки отверстий (ну, или гвоздь, по хардкору)
8. Нож канцелярский (ну или любой острый)

Сначала цепляем защиту за центральное отверстие, примеряем чтоб было все ровно (тут желателен помошник). Размечаем будущие отверстия маркером. Снимаем защиту, сверлим сверлом Ф8 или Ф8,1 (у нас все будет точно, без допусков на несоосность). Желательно сверлить шуруповертом или дрелью с ограничителем заглубления сверла, чтоб не "врубиться" в радиатор.
Снимаем бампер. После изучения роликов на ютубе это оказалось не страшно, делается за 5 минут в одного. Кстати, ставить еще легче.
Протираем места вокруг отверстий мокрой тряпкой, потом сухой. (Ума не приложу, откуда внутри бампера пыль и грязь!!?) Откладываем досыхать.

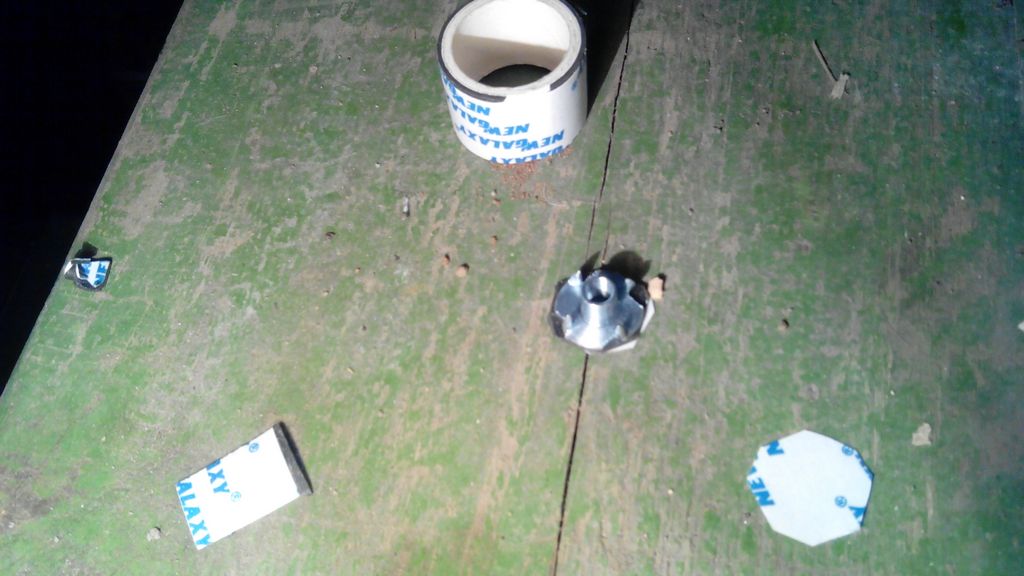

Клеим скотч на "затылок" гаек, вырезаем круглые дырочки под болт прям по месту, так удобнее.

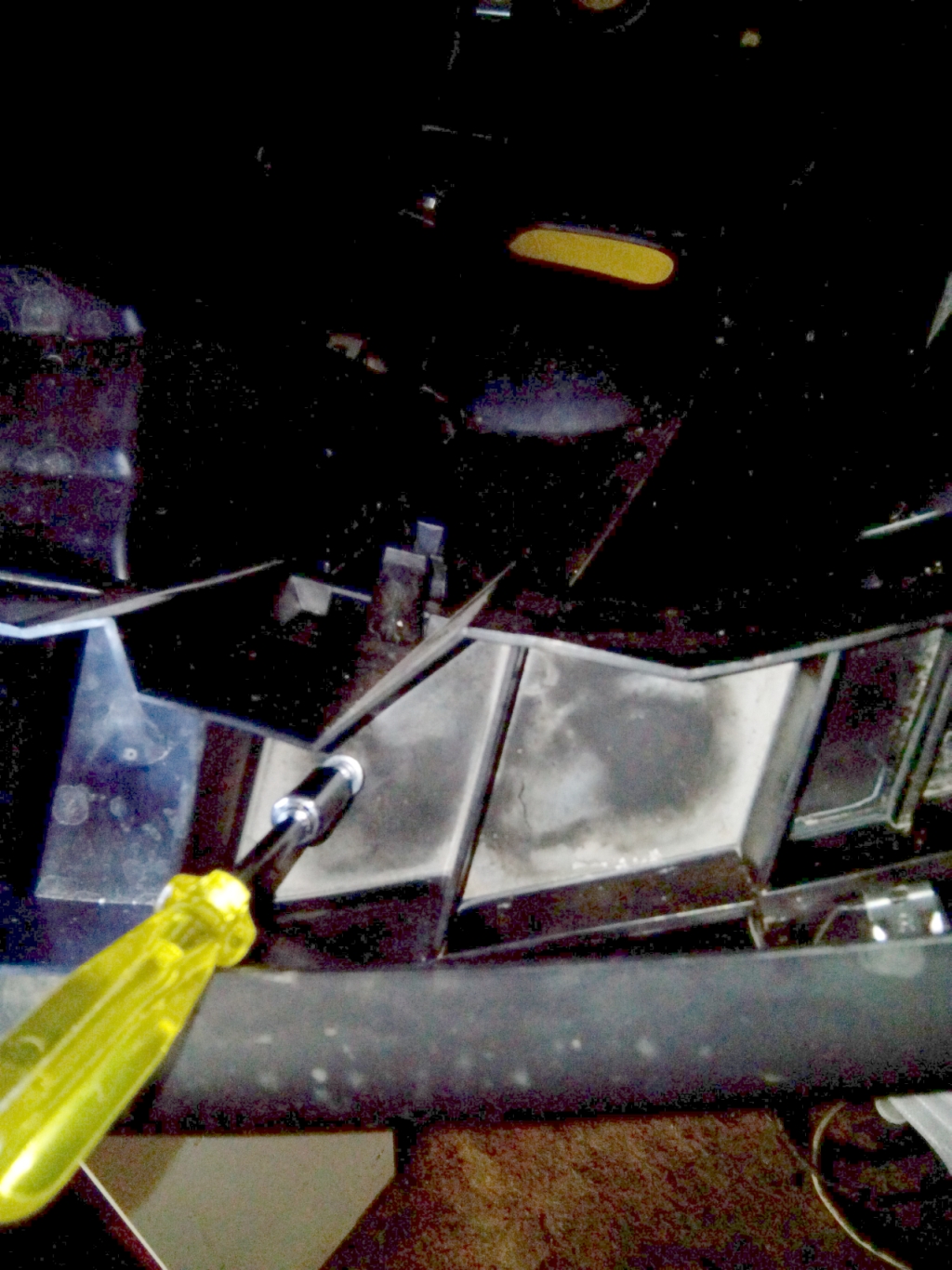

Затем вставляем болт в отверстие в бампере, надеваем гайку и притягиваем, чтоб приклеилось. Вуаля! Хорошо прижато, ровно притянуто, соосность идеальная. Я "до кучи" еще клей-расплавом из пистолета залил по кругу, возможно это лишнее. Получилось как-то так:







Дальше все просто - ждем застывания клея, выкручиваем болты, ставим бампер на место, ставим на место защиту. Все крепления встают "как тут и было" - мы ж по месту размечали!

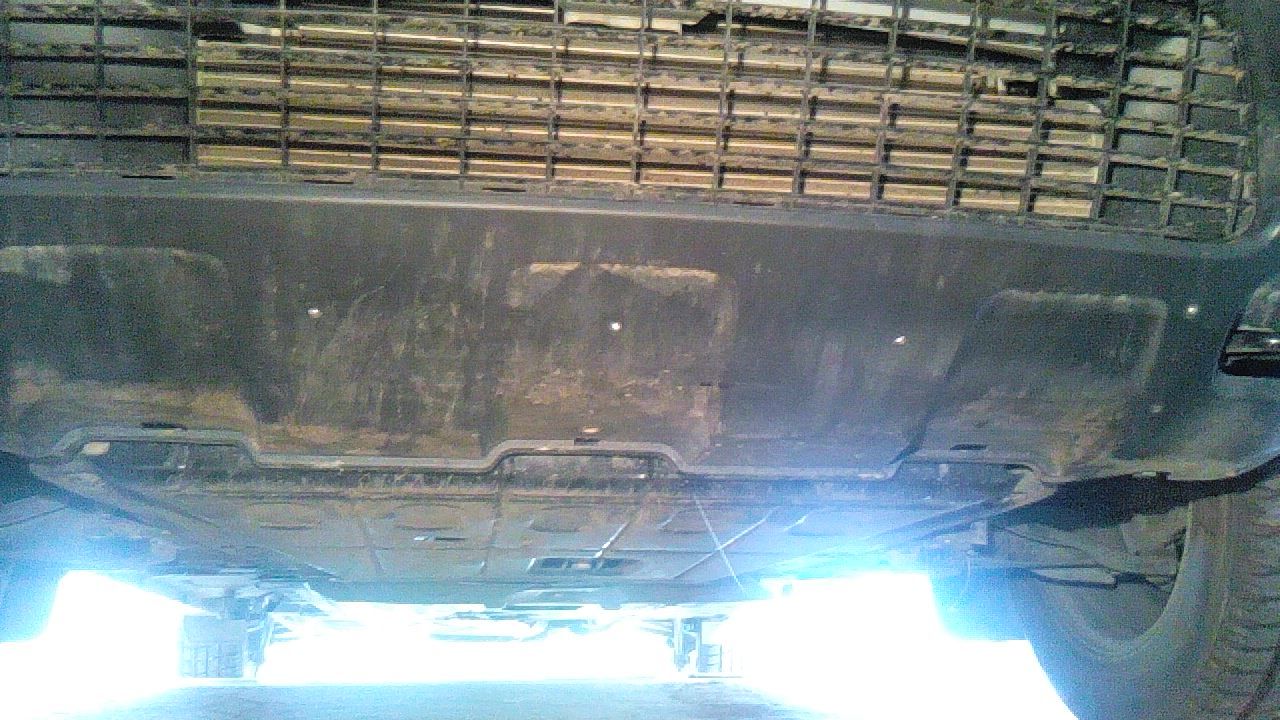

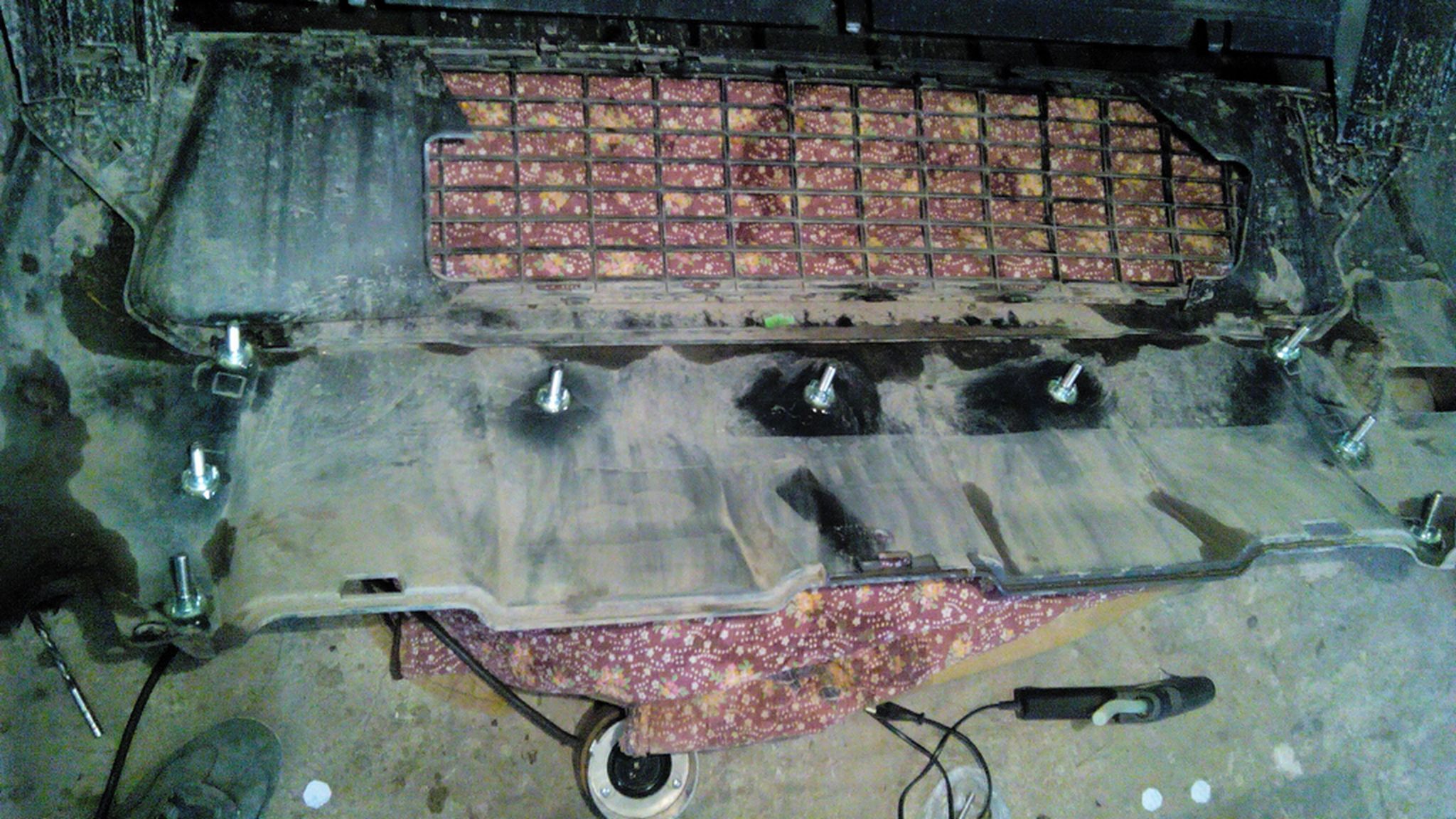

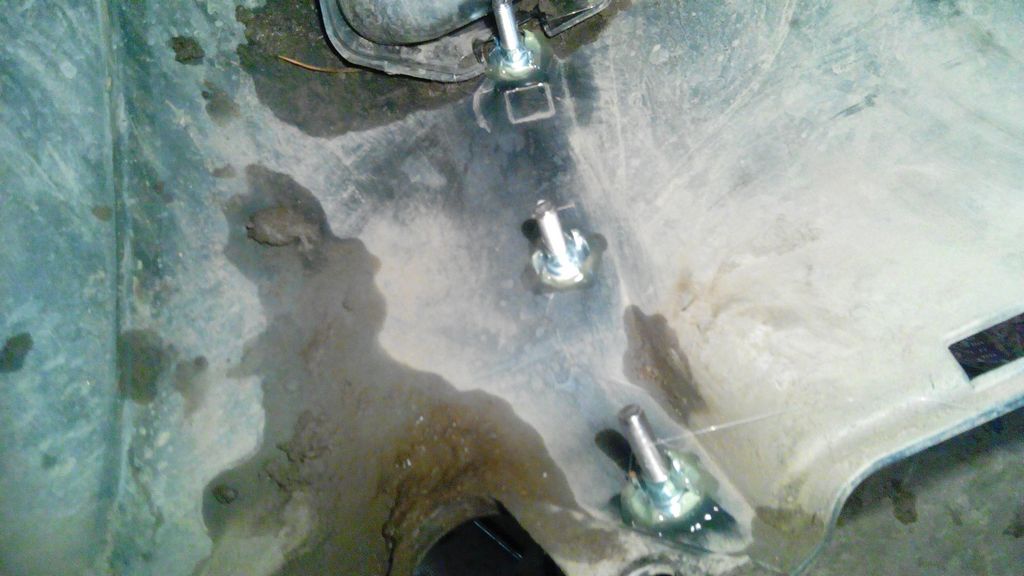

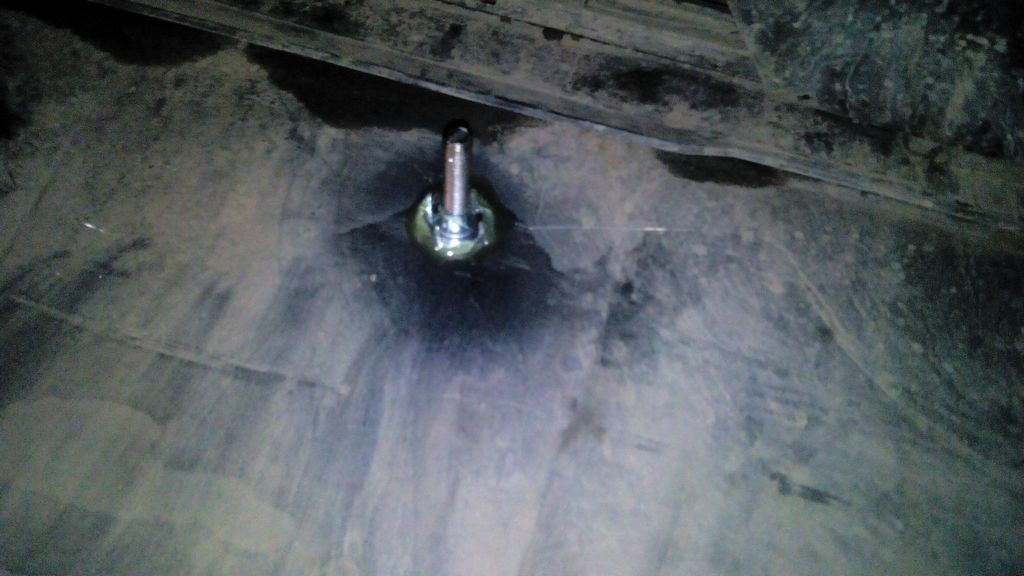

Вот фото отверстий уже с гайками, чтоб сфоткать - пришлось лезть в яму, с земли отверстий не видно совсем.

ЗЫ: За качество фоток извиняюсь, под рукой был только телефон (кстати, картинки в тексте видны)?
ЗЗЫ: Конструктивная критика приветствуется
ЗЗЗЫ: Вымою машину - будут фотки "в сборе" )))

[maks878]

А пролезет ли данный девайс под защиту от патриота, может кто нибудь пробовал..?

[zhiv]

Сообщение от maks878

А пролезет ли данный девайс под защиту от патриота, может кто нибудь пробовал..?

http://www.dusterclubs.ru/vb/showthr...674#post579674

[Hudozhnik]

Вячеслав Викторович, конечно надежно, но все-таки я бы советовал способы без снятия бампера. Дело даже не в том, что снимается просто. От снятия установки - может потом выщелкиваться. Защелки больно жидкие.

Сообщение от Вячеслав Викторович

будут фотки "в сборе" )))

Самая главная отсутствует! )))

[OlegS2014]

Сегодня поучил защиту! Примерить пока не на что, но надеюсь скоро это исправить. Hudozhnik спасибо тебе за качество работы и оперативность отправки. Внешне нареканий никаких. Ты молодец!

[Torlandash]

Вот и я поставил. Примерил, разметил отверстия, снял бампер, установил закладные скобки (6 штук). На снятом бампере примерил защиту, проверив соосность отверстий, только винты не закручивал, хоть и следовало бы это сделать.
Установил бампер и защиту. У одного самого верхнего винта, крепящего защиту, сорвал резьбу. Закручивается наполовину и начинает прокручиваться. Это может быть связано с изгибом одной из лапок закладной скобки или из-за не перпендикулярности входа винта в закладную.

Теперь в верхнем угле защита неплотно прилегает к бамперу, попробую заменить винтик. Сетку в бампер не ставил. С такой защитой она ни к чему.


Еще бампер я снимал после дождя, по три крайних демпфера бампера с каждой стороны, которые снизу имеют сплошное дно, были заполнены водой. Что-бы со временем там не образовалось болотце, сделал саморезом дренажные отверстия.

[connector]

Вчера получил и поставил. Очень доволен. Hudozhnik'у "респект и уважуха"!

[Sun658]

Уважаемый Hudozhnik! Из всего предложенного очень нравится вариант с ДХО, он не такой геометрически простой, как остальные. Только вот ставить ДХО неохота, ближний свет мне ближе .
Собственно, вопрос: можно ли изменить выкройку широкого люкса без ДХО, чтобы соответствовала прилагаемому рисунку? С размерами неполных прорезей, естественно, определимся. Главное - можно ли и какова будет стоимость результата?

[Hudozhnik]

На самом деле на фотографиях не видно, но прорези не просто вертикальные, а радиальные из точки, куда сходятся боковые стороны фронта защиты. Вариант с ДХО смотрится выигрышно, потому что есть ДХО. Ваш вариант дело вкуса, но мне не нравится. А так, вы можете заказать хоть зубы акулы. Только точный чертеж дайте и желательно в DWG. Стоить - ничего не будет, только дольше - ждать конкретную партию резки.

[Tramp_33]

А вариант для бамперов с лебёдкой планируется?

[Hudozhnik]

Сообщение от Tramp_33

А вариант для бамперов с лебёдкой планируется?

А разве есть штатная установка лебедки? Каждый ставит по разному. Наверное, и машин то наберется немного - пересчитать на пальцах одной руки можно. Если у вас есть - какие проблемы вырез предусмотреть. Кстати здесь обсуждалось: http://www.dusterclubs.ru/vb/showthr...966#post577966

[C4ncer]

Hudozhnik, как там зеркалочка наша поживает?) Никак разрезать не могут?

[Hudozhnik]

Разрезали сегодня. Завтра только смогу забрать. Может сделать успею.

[C4ncer]

Сообщение от Hudozhnik

Разрезали сегодня. Завтра только смогу забрать. Может сделать успею.

Да я не тороплю. До сугробов главное управиться)

[Hudozhnik]

Ну вот, сделал миррор
Как будет на машине смотреться - не знаю. Реально как зеркало. Единственное - пока не удается получить продукт с полным отсутствием потертостей - хотя вроде все предусматриваю. Видимо, при гибке металл "ползет" и трет металл о металл и все равно кое-где потертые линии есть. Но практически не будет заметно.
Жду ваших заявок!

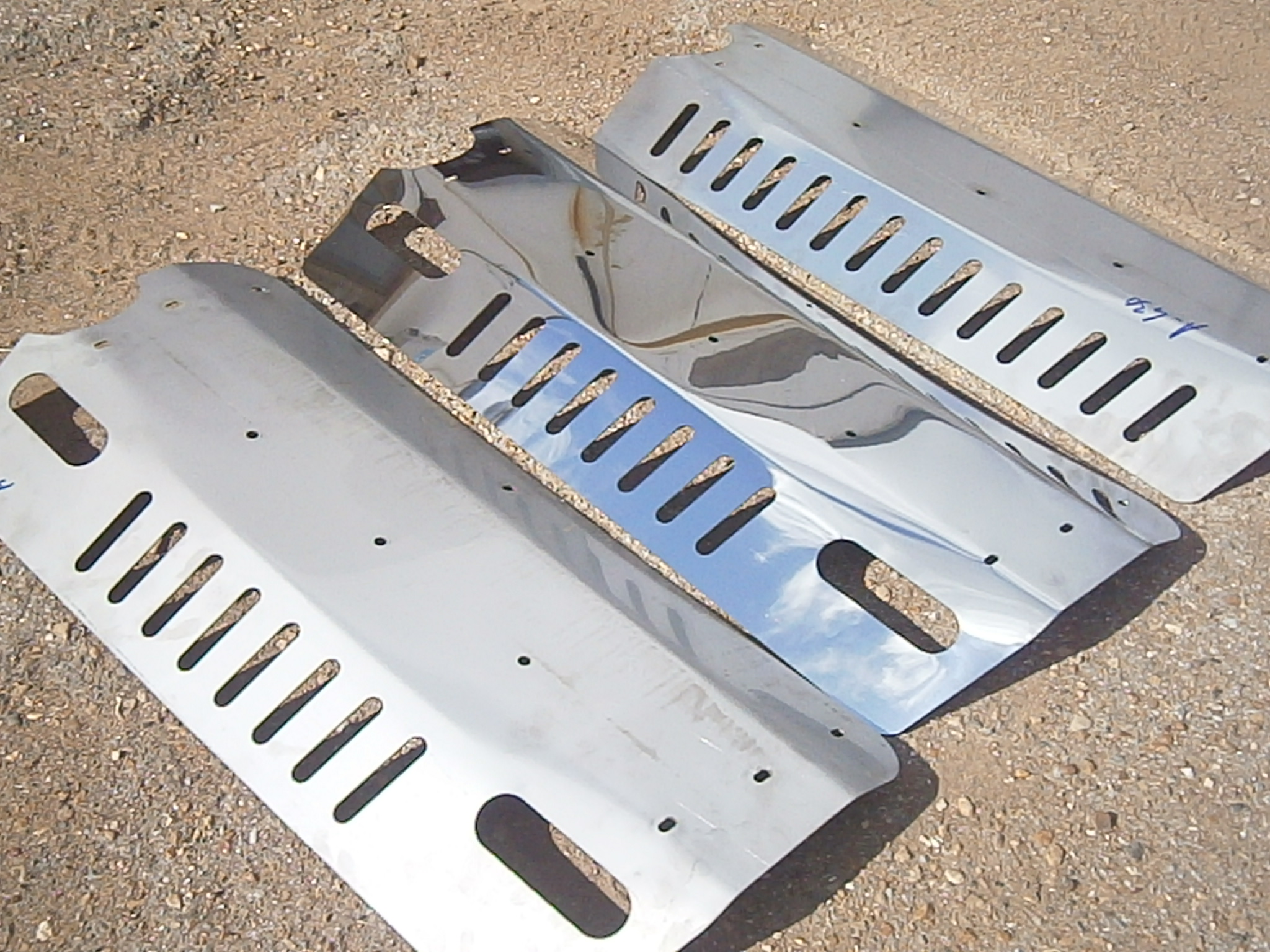

Сверху вниз:
"норма"
"норма миррор"
"люкс"

[a-s-m-1]

Зеркальная, конечно, выглядит классно. Но с другой стороны, скошенная часть быстро покроется царапинами, которые на зеркале будут заметны гораздо сильнее, чем на неполированной нержавейке.
Люксовая имеет более блестящую поверхность, чем норма или это на фотографии так кажется? Люкс - в правом верхнем углу фотографии, так?

[Hudozhnik]

a-s-m-1, смотри подпись под фото. Насчет царапин - ничто не вечно

[Леон 75]

Сдаётся мне что эффект зеркала пропадёт через годик от наших реагентов на дорогах и поездок на рыбалку, а так конечно смотрится зачётно.

[Hudozhnik]

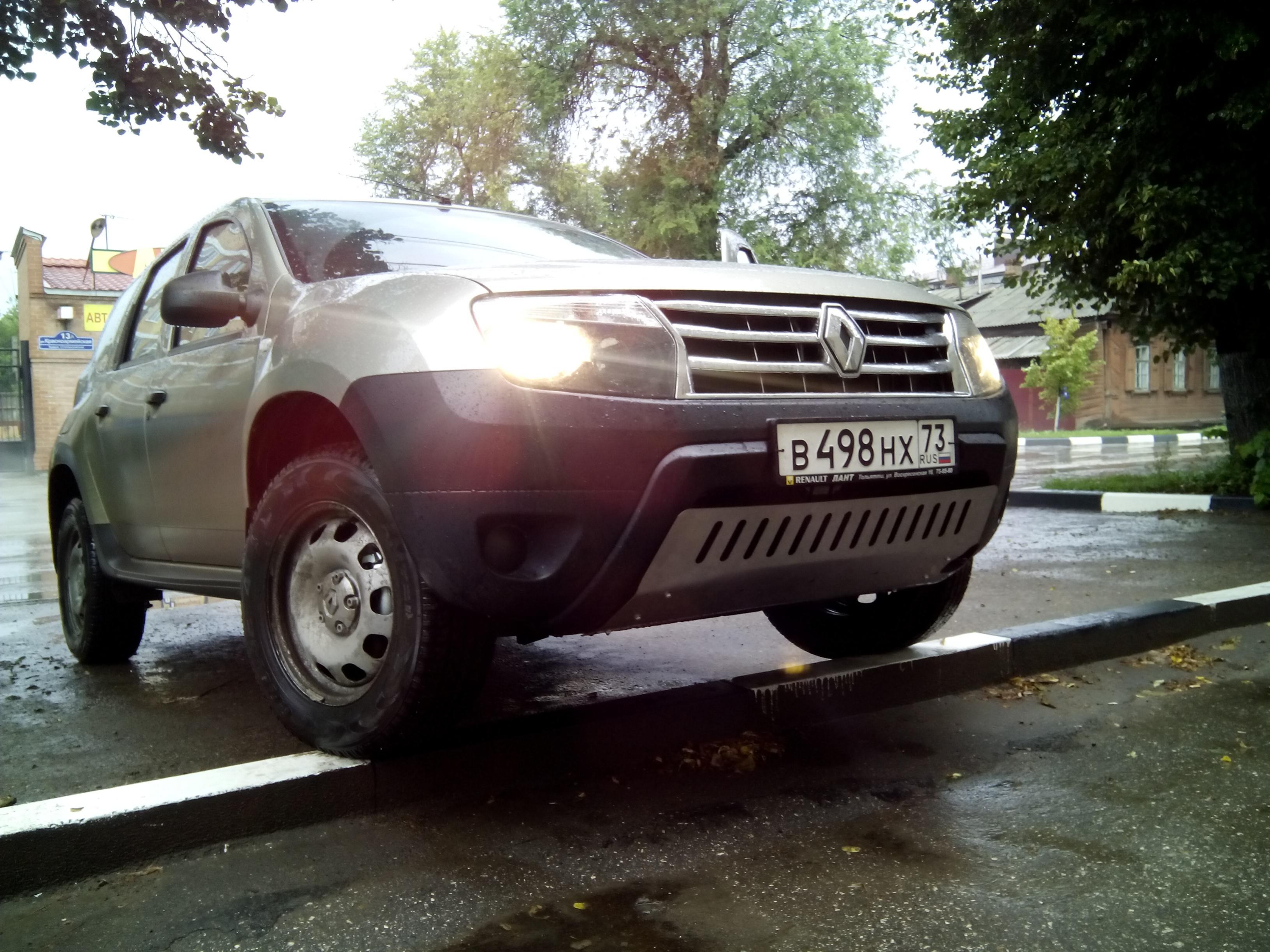

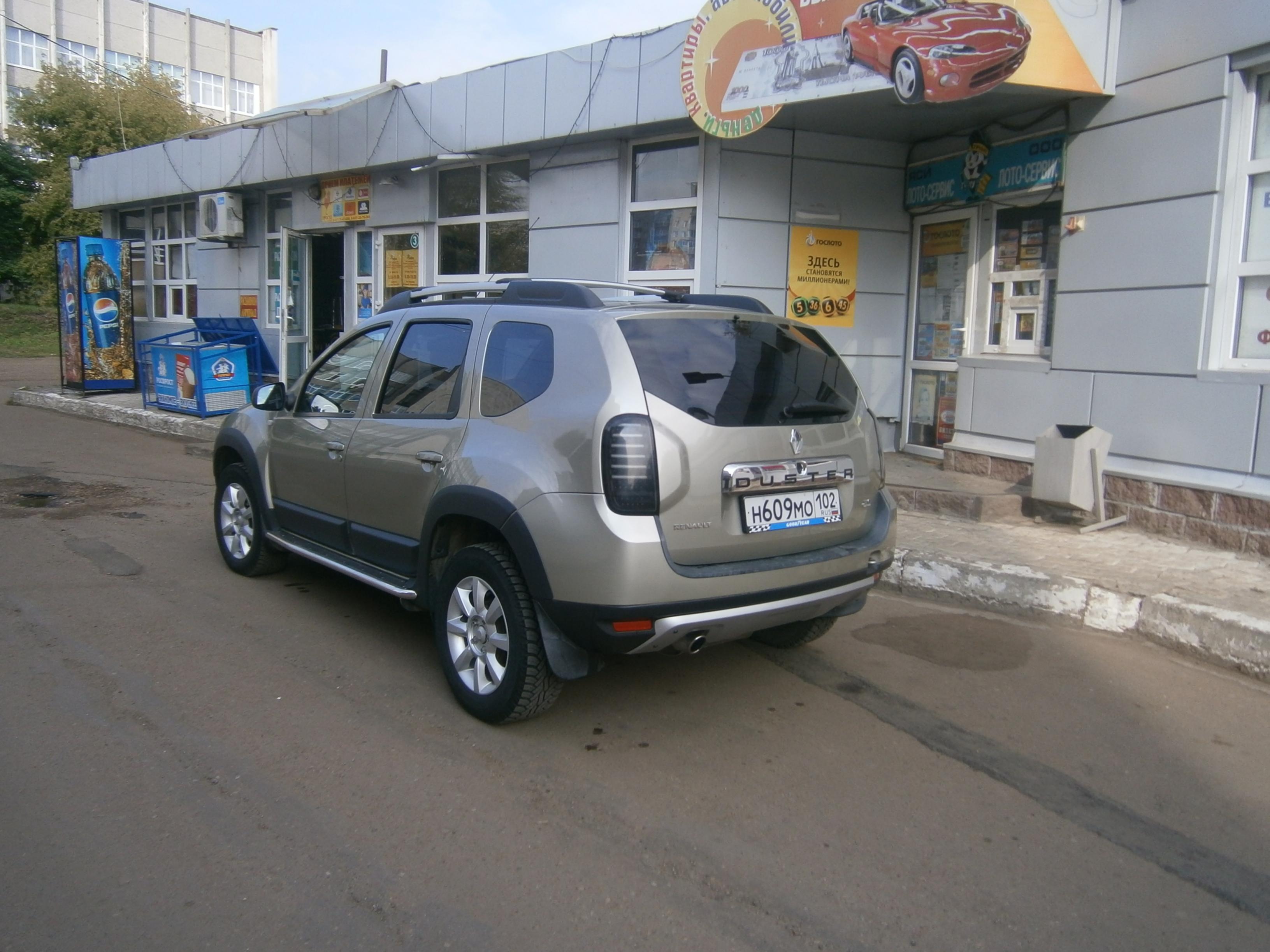

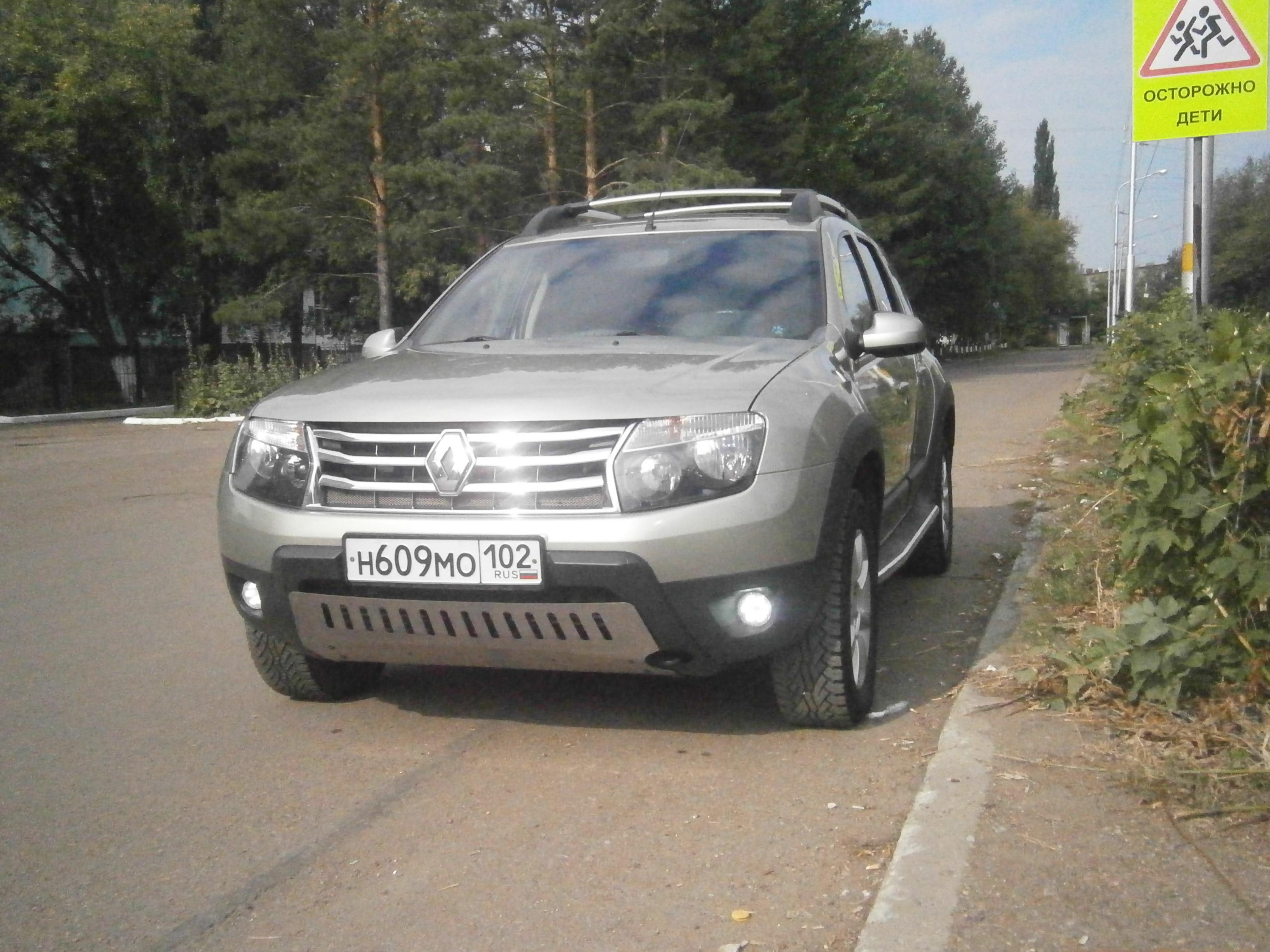

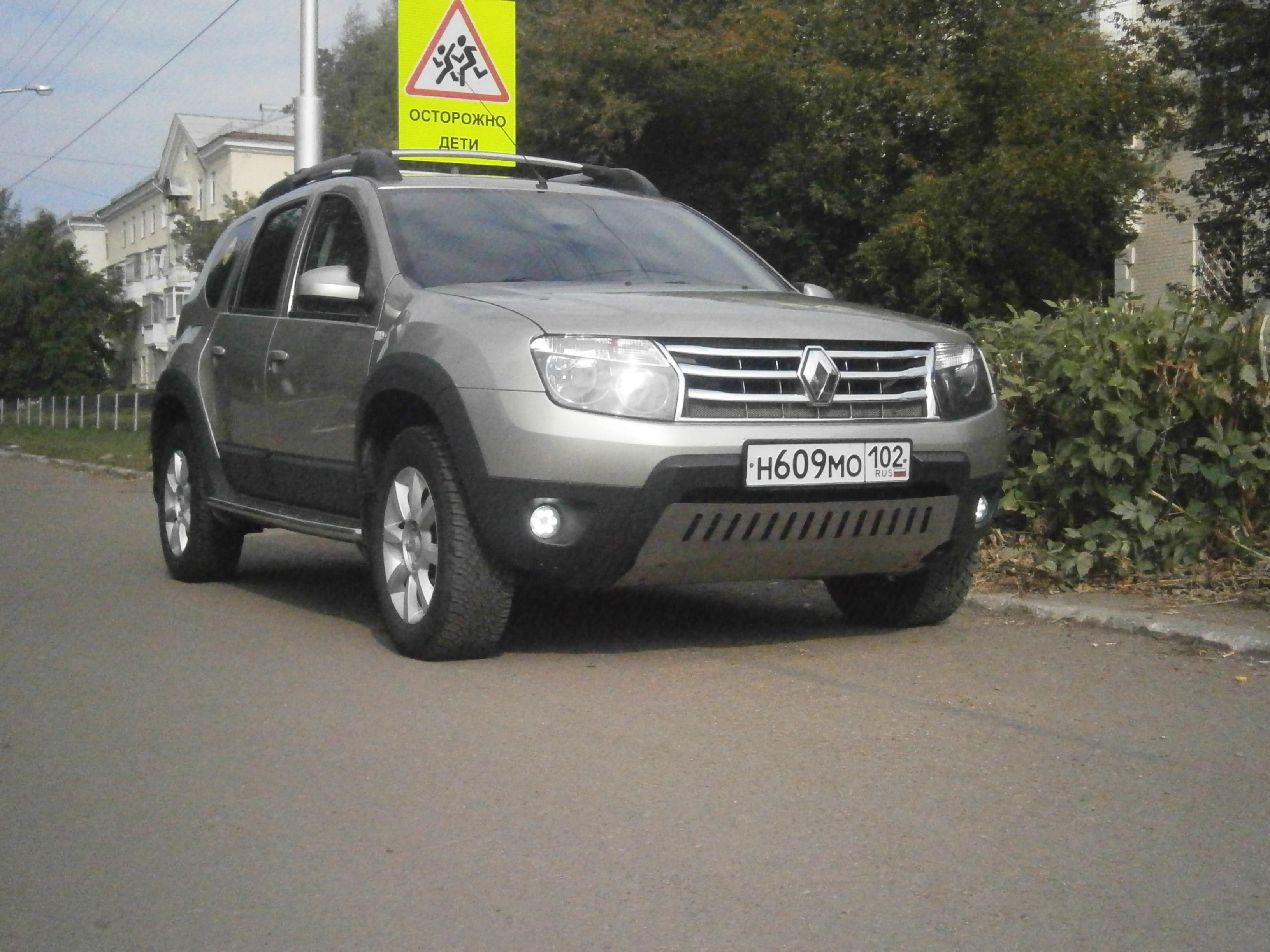

Фотосет после мойки :
