snakes · 26.01.2012, 00:52

тут уже это обсуждалось в моей теме, но отдельно тему никто не создал, у нас на главной странице есть пост про огни, ноя не совсем понял его, он говорит о том что мы сами сожем поставить? Или С завода будут ставить? так как новорилось в СМИ что с нового 2012 установка ГДО обязательны должны быть с завода? Но думаю мы в пролёте нам их просто так ни кто не поставит, а будут втюхивать как допы, предлогю обсудить.
В шапке на главной форума говориться про эти огни:
Philips 12820WLEDX1 Светодиодный комплект DRL4 WLED 12V
Вот мануал по установке.

Преимущества фар дневного света Philips DRL LED:

Преимущества фар дневного света Philips DRL LED:
1. Простота установки Easy-Fit
Установка одним щелчком (Simple-click) выполняется менее, чем за два часа без специального инструмента. Конструкция дневных ходовых огней Philips LED Daytime Lights 12820WLEDX1 особо малых размеров подходит для большинства европейских моделей легковых автомобилей.

2. Мощные светодиоды LUXEON® LED с оптимальным энергопотреблением
Дневные ходовые огни с LED лампами Philips излучают мощный световой поток яркого белого света, что делает автомобиль заметным на дороге как при пасмурной погоде, так и при ярком солнечном свете.

3. Автоматическое включение и выключение
Светодиодные фонари включаются автоматически при запуске двигателя и выключаются при включении стояночных фонарей.

4. Универсальность дневных ходовыех огней Philips DRL LED
Дневные ходовые огни могут быть установлены на большинство европейских и азиатских моделей легковых автомобилей.

5. Светодиодные фары дневного света Philips DRL LED Разрешены к применению и соответствуют директиве ECE R87 и ГОСТу
Недавно принятая европейская директива (2008/89/EC) о лампах дневного освещения (DRL) предусматривает наличие фонарей, включающихся автоматически в дневное время, на всех новых моделях легковых автомобилей с февраля 2011 г. Для повышения безопасности водителя многие европейские и скандинавские страны уже ввели обязательные лампы дневного освещения, значительно снизив число аварий.

6. Малое потребление энергии
Срок службы LED лампы Philips равен около 10 лет.

Технические характеристики Philips 12820WLEDX1:
Мощность светодиода: 1,5 Ватт
Сила света: 900 кд
Маркировка на стекле: RL00 E4 0046 12V6W PHILIPS
Количество светодиодов: 4 сверхярких «LUXEON® LED» на 1 фару
Световой поток: белый, 6000K
Номинальное напряжение: 12V
Тип осветительного прибора: светодиодный, для использования в дневное время в качестве дневных ходовых огней
Код производителя: Philips 12820WLEDX1

Габаритные размеры Philips LED Daytime Lights 12820WLEDX1:
Глубина — 30 мм.
Ширина — 125 мм.
Высота — 23 мм.

Комплектация:
- LED-фара (Philips 12820WLEDX1) — 2 шт.
- Соединительные провода — 1 шт.
- Установочные материалы — 1 шт.
- Инструкция по эксплуатации — 1 шт.

А можете есть аналоги, за 8 светодиодов отдавать 5 рублей...

================================================== ===============================

Что думают юристы о самостоятельном дооборудовании автомобилей ДХО (информация устарела)

http://issuu.com/zhurnaly.biz-201409...9_2014/173?e=0

zhiv · 05.03.2015, 05:46

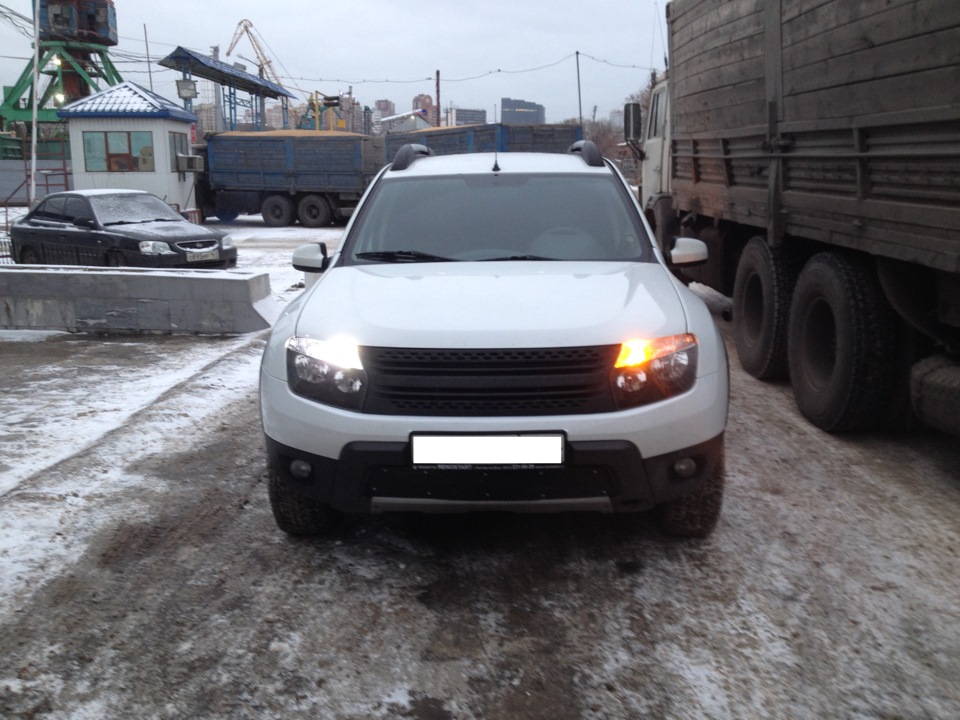

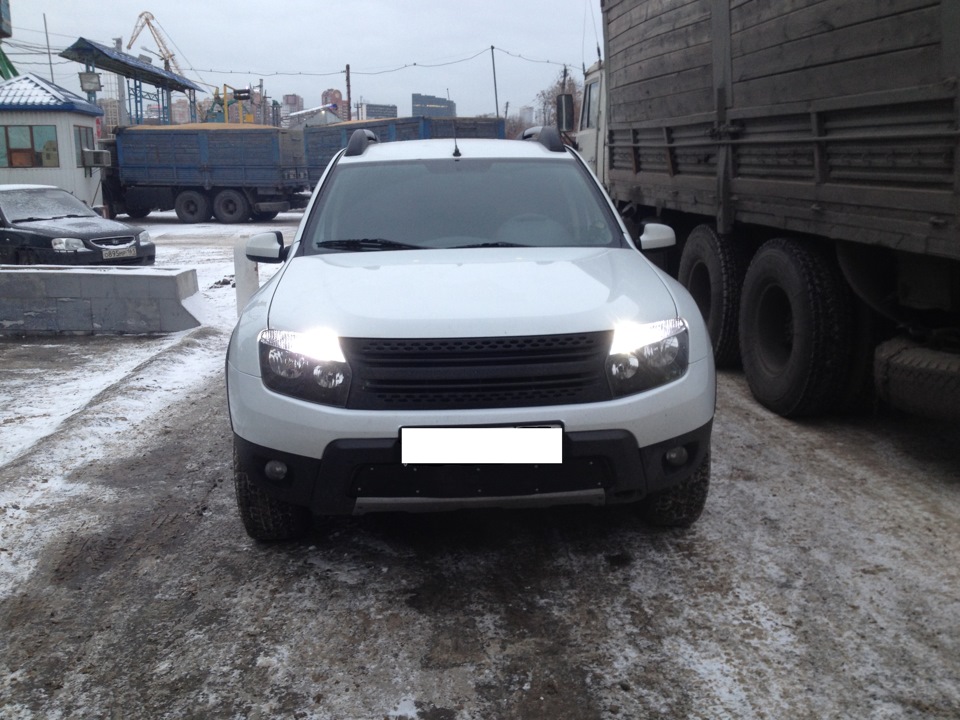

Вот ещё интересная реализация ДХО.

olegr · 05.03.2015, 08:44

Не знаю как вам, а мне ДХО оказались почти бесполезными, утром выезжаешь на работу в темноте, вечером уезжаешь с работы тоже уже начинает темнеть, в пасмурную погоду тоже стараюсь включать ближний чтобы габариты горели - для своей же безопасности, в итоге только летом они имеют смысл. А еще бесит что отключить нельзя когда стоишь просто с включеным движком просто греешься.

zhiv · 05.03.2015, 08:51

Цитата:

Сообщение от olegr

Не знаю как вам, а мне ДХО оказались почти бесполезными, утром выезжаешь на работу в темноте, вечером уезжаешь с работы тоже уже начинает темнеть, в пасмурную погоду тоже стараюсь включать ближний чтобы габариты горели - для своей же безопасности, в итоге только летом они имеют смысл. А еще бесит что отключить нельзя когда стоишь просто с включеным движком просто греешься.

Заведи сигнал с селектора АКПП, что бы в положении паркинга они гасли, в чем проблема то?

Feargin · 05.03.2015, 09:22

Цитата:

Сообщение от zhiv

Заведи сигнал с селектора АКПП, что бы в положении паркинга они гасли, в чем проблема то?

Тезка!
Не подскажете, где проще взять этот "-" паркинга?
Пока холодно, морщу лоб куда же лезть. Потеплеет, начну разбирать машину.
По схемам наметил где этот сигнал присутствует, но как добраться еще не знаю.

zhiv · 05.03.2015, 09:26

Цитата:

Сообщение от Feargin

Тезка!
Не подскажете, где проще взять этот "-" паркинга?
Пока холодно, морщу лоб куда же лезть. Потеплеет, начну разбирать машину.
По схемам наметил где этот сигнал присутствует, но как добраться еще не знаю.

Ну не знаю, у мну Дастер с МКПП

niki.73 · 05.03.2015, 09:28

Цитата:

Сообщение от zhiv

Вот ещё интересная реализация ДХО.

Zhiv, у нас на форуме уже проскакивало, с отчётом по установке. В этих ссылках http://probright.ru по частям тоже не дёшево выходит. Вот на АЛи готовые комплекты например -http://probright.ru/products-info/probright-tdrl-info/#tab-crum-1

zhiv · 05.03.2015, 09:35

niki.73, две лампы по 1375руб = 2750руб
и два патрона для них по 170руб = 340руб
ИТОГО = 3090руб.
Без учета стоимости доп.реле и проводов.

niki.73 · 05.03.2015, 09:49

На али раз в пару недель весь комплект с скидкой по ссыле примерно 2600, попробую одни лампы на али поискать, одноцветные такие нашёл 370-670 пара
На али пока только одноцветные нашёл , вот у нас есть - http://arhlight.com/p33031810-svetod...tsvetnaya.html
Пока только такие пара с балластным резистором http://ru.aliexpress.com/item/2x-Can...034270647.html
И вот http://ru.aliexpress.com/item/With-T...mmendVersion=2

Grizzly · 05.03.2015, 23:12

niki.73, с балластником не советую. Из-за линзы боковая засветка отражателя
никакая, соответственно и видимость поворотника ухудшится. Да и мощность у них
недостаточная.
20W в этом отношении явно лучше, только желтую секцию может понадобится
через доп. реле пускать если частота мигания увеличится.

Evgenmm · 06.03.2015, 11:34

Колеги, может кто нибудь знает как в Дастере обмануть ЦЭБКС, чтобы при установке светодиодных ламп повороты не частили, как это реализовано в посте 6 на следующем форуме(заменены резисторы на плате):
http://www.club-renault.ru/forum/ind...howtopic=12675 ?
Там описано как сделать на Simbol, на просторах интернета есть мнение , что на Дастере ЦЭБКС отличается.
Резисторы -обманки не хотелось бы ставить, очень сильно греются, даже 50 вт.

Feargin · 09.03.2015, 12:12

Цитата:

Сообщение от Feargin

Тезка!
Не подскажете, где проще взять этот "-" паркинга?
Пока холодно, морщу лоб куда же лезть. Потеплеет, начну разбирать машину.
По схемам наметил где этот сигнал присутствует, но как добраться еще не знаю.

Как водится, отвечу себе сам!

Для владельцев дастеров с автоматической коробкой, логичнее чтобы ДХО выключалось не ручником, а переводом коробки в положение "Р". Сам я ручником пользуюсь, ну очень редко!
Долго разбирался в дурацких схемах к нашей машинке, собирался даже лезть под машину, чтобы добраться до ЭБУ АКП или "многофункциональному переключателю", где есть этот "-".
Но все оказалось гораздо проще!
Машина заводится только при положении ручки коробки в положениях "Р" или "N", и в этих положениях на одном из концов обмотки реле стартера появляется "-". Потом на схемах нашел эту цепь.
Вот здесь то и можно подключить управление минусом выключение ДХО.
Находится это реле справа под капотом, в блоке предохранителей и реле. Ближнее к крылу. см фото 1
У меня подключение к 86 контакту обмотки реле, пока просто подоткнул под ножку реле, потом подпояюсь снизу к проводу.
Теперь когда машина стоит ДХО не горит, трогаюсь вперед или назад, загорается.

1410 · 10.03.2015, 00:34

осталось кнопочку поставить принудительного отключения -мало ли нужно подкрасьться незамеченным!!(сам ставил)

bobfate · 10.03.2015, 15:14

Цитата:

Сообщение от Feargin

Как водится, отвечу себе сам!

Для владельцев дастеров с автоматической коробкой, логичнее чтобы ДХО выключалось не ручником, а переводом коробки в положение "Р". Сам я ручником пользуюсь, ну очень редко!
Долго разбирался в дурацких схемах к нашей машинке, собирался даже лезть под машину, чтобы добраться до ЭБУ АКП или "многофункциональному переключателю", где есть этот "-".
Но все оказалось гораздо проще!
Машина заводится только при положении ручки коробки в положениях "Р" или "N", и в этих положениях на одном из концов обмотки реле стартера появляется "-". Потом на схемах нашел эту цепь.
Вот здесь то и можно подключить управление минусом выключение ДХО.
Находится это реле справа под капотом, в блоке предохранителей и реле. Ближнее к крылу. см фото 1
У меня подключение к 86 контакту обмотки реле, пока просто подоткнул под ножку реле, потом подпояюсь снизу к проводу.
Теперь когда машина стоит ДХО не горит, трогаюсь вперед или назад, загорается.

А при включении габаритов и ближнего ДХО гаснут? Если да, то как это работает одновременно с отключением при стоянке?

Feargin · 10.03.2015, 15:50

Цитата:

Сообщение от bobfate

А при включении габаритов и ближнего ДХО гаснут? Если да, то как это работает одновременно с отключением при стоянке?

Габариты, ближний и дальний, при стоянке работают в штатном режиме.
Гаснет же только ДХО, а не весь свет.

shtorm · 10.03.2015, 19:40

Цитата:

Сообщение от snakes

Philips 12820WLEDX1 Светодиодный комплект DRL4 WLED 12V

Привет этот комплект подойдет ли к 2L 4х4 Экспрешен и откуда брать питание?

Нильс · 10.03.2015, 20:51

подойдёт.
от аккумулятора.

Марго_ · 10.03.2015, 20:58

Привет. Заказ реле ( от е-авто) жду
Посоветуйте на что "цеплять" , правильно и по ПДД на ближний,
эффективней на дальний , но не по ПДД (ну не докажете вы гайцу обратное).
Кто с ДС DRL ездиет , Вас останавливали по этому поводу , как "отмазывались"? желательно статьи на которые ссылались

Iron · 10.03.2015, 22:41

Цитата:

Сообщение от Марго_

Привет. Заказ реле ( от е-авто) жду
Посоветуйте на что "цеплять" , правильно и по ПДД на ближний,
эффективней на дальний , но не по ПДД (ну не докажете вы гайцу обратное).
Кто с ДС DRL ездиет , Вас останавливали по этому поводу , как "отмазывались"? желательно статьи на которые ссылались

На Логане с этим контроллером ДХО проездил несколько лет и на Дастере уже полтора года.
В качестве ДХО на обоих машинках дальний на 30%.
За все время никто ни разу не остановил и никто не пожаловался на ослепление.
Так что ничего никому доказывать или отмазываться не приходится.

И кстати, дальний на 30-40% в качестве ДХО практически точно соответствует ГОСТу. Тут уже приводились цитаты на эту тему.

instal01 · 10.03.2015, 23:02

Цитата:

Сообщение от Iron

На Логане с этим контроллером ДХО проездил несколько лет и на Дастере уже полтора года.
В качестве ДХО на обоих машинках дальний на 30%.
За все время никто ни разу не остановил и никто не пожаловался на ослепление.
Так что ничего никому доказывать или отмазываться не приходится.

И кстати, дальний на 30-40% в качестве ДХО практически точно соответствует ГОСТу. Тут уже приводились цитаты на эту тему.

Если можно назовите этот пункт в ГОСТе.

AndreyNag · 10.03.2015, 23:52

Цитата:

Сообщение от Марго_

эффективней на дальний , но не по ПДД (ну не докажете вы гайцу обратное).

Про дальний-ближний: внимательнее почитайте регламент, ткните носом гайца, если понадобится.
"ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации. Государственный стандарт РФ"

Цитата:

6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.
6.19.6 Направление - Вперед.

Доказывать гайцам надо, но не голословно, а прилагая документы. Это сильно сбивает спесь с особо крутых. При отсутствии бумажного документа почти всегда можно обратиться к всемирной паутине с мобильного устройства!
