ДХО (Дневные ходовые огни)

[snakes]

тут уже это обсуждалось в моей теме, но отдельно тему никто не создал, у нас на главной странице есть пост про огни, ноя не совсем понял его, он говорит о том что мы сами сожем поставить? Или С завода будут ставить? так как новорилось в СМИ что с нового 2012 установка ГДО обязательны должны быть с завода? Но думаю мы в пролёте нам их просто так ни кто не поставит, а будут втюхивать как допы, предлогю обсудить.
В шапке на главной форума говориться про эти огни:
Philips 12820WLEDX1 Светодиодный комплект DRL4 WLED 12V
Вот мануал по установке.

Преимущества фар дневного света Philips DRL LED:

Преимущества фар дневного света Philips DRL LED:
1. Простота установки Easy-Fit
Установка одним щелчком (Simple-click) выполняется менее, чем за два часа без специального инструмента. Конструкция дневных ходовых огней Philips LED Daytime Lights 12820WLEDX1 особо малых размеров подходит для большинства европейских моделей легковых автомобилей.

2. Мощные светодиоды LUXEON® LED с оптимальным энергопотреблением
Дневные ходовые огни с LED лампами Philips излучают мощный световой поток яркого белого света, что делает автомобиль заметным на дороге как при пасмурной погоде, так и при ярком солнечном свете.

3. Автоматическое включение и выключение
Светодиодные фонари включаются автоматически при запуске двигателя и выключаются при включении стояночных фонарей.

4. Универсальность дневных ходовыех огней Philips DRL LED
Дневные ходовые огни могут быть установлены на большинство европейских и азиатских моделей легковых автомобилей.

5. Светодиодные фары дневного света Philips DRL LED Разрешены к применению и соответствуют директиве ECE R87 и ГОСТу
Недавно принятая европейская директива (2008/89/EC) о лампах дневного освещения (DRL) предусматривает наличие фонарей, включающихся автоматически в дневное время, на всех новых моделях легковых автомобилей с февраля 2011 г. Для повышения безопасности водителя многие европейские и скандинавские страны уже ввели обязательные лампы дневного освещения, значительно снизив число аварий.

6. Малое потребление энергии
Срок службы LED лампы Philips равен около 10 лет.

Технические характеристики Philips 12820WLEDX1:
Мощность светодиода: 1,5 Ватт
Сила света: 900 кд
Маркировка на стекле: RL00 E4 0046 12V6W PHILIPS
Количество светодиодов: 4 сверхярких «LUXEON® LED» на 1 фару
Световой поток: белый, 6000K
Номинальное напряжение: 12V
Тип осветительного прибора: светодиодный, для использования в дневное время в качестве дневных ходовых огней
Код производителя: Philips 12820WLEDX1


Габаритные размеры Philips LED Daytime Lights 12820WLEDX1:
Глубина — 30 мм.
Ширина — 125 мм.
Высота — 23 мм.


Комплектация:
- LED-фара (Philips 12820WLEDX1) — 2 шт.
- Соединительные провода — 1 шт.
- Установочные материалы — 1 шт.
- Инструкция по эксплуатации — 1 шт.

А можете есть аналоги, за 8 светодиодов отдавать 5 рублей...

================================================== ===============================

Что думают юристы о самостоятельном дооборудовании автомобилей ДХО (информация устарела)

http://issuu.com/zhurnaly.biz-201409...9_2014/173?e=0

[Feargin]

Сообщение от Anem

Кстати, все так уверенно пишут про подключение к подрулевому джостику, но чёткой фотографии и не видать. Кстати достаточно снять подрулевому кожух и вполне достаточно места для среза и пропайки проводов, естественно нужно действовать аккуратно. Кужух снимается легко, сверху как крышка от руля до панели приборов, а снизу на двух саморезах т20, нижняя часть плотно подогнана по джойстики, аккуратно снимаемых так же от руля, предварительно ослабив фиксатор положения, хорошо снимается в верхнем положении.
Дальше открываем отдел с предохранителями, чёрный провод землю оставляем там и садим его на чёрный винт, остальное пучком проталкивается и ловим в части руля. В теме было что-то подобное вкратце

Не вкратце, а разжевано дальше некуда.

Габариты тот же цвет 12в, дальний вроде как у меня белый, а скорости получается второй белый? А то пишут белому для Duster - это 3-й контакт снизу считаем справа на лево, в этом месте просто пусто.

Не ориентируйтесь на цвет провода. От комплектации, модификации и году выпуска порой сильно отличаются.

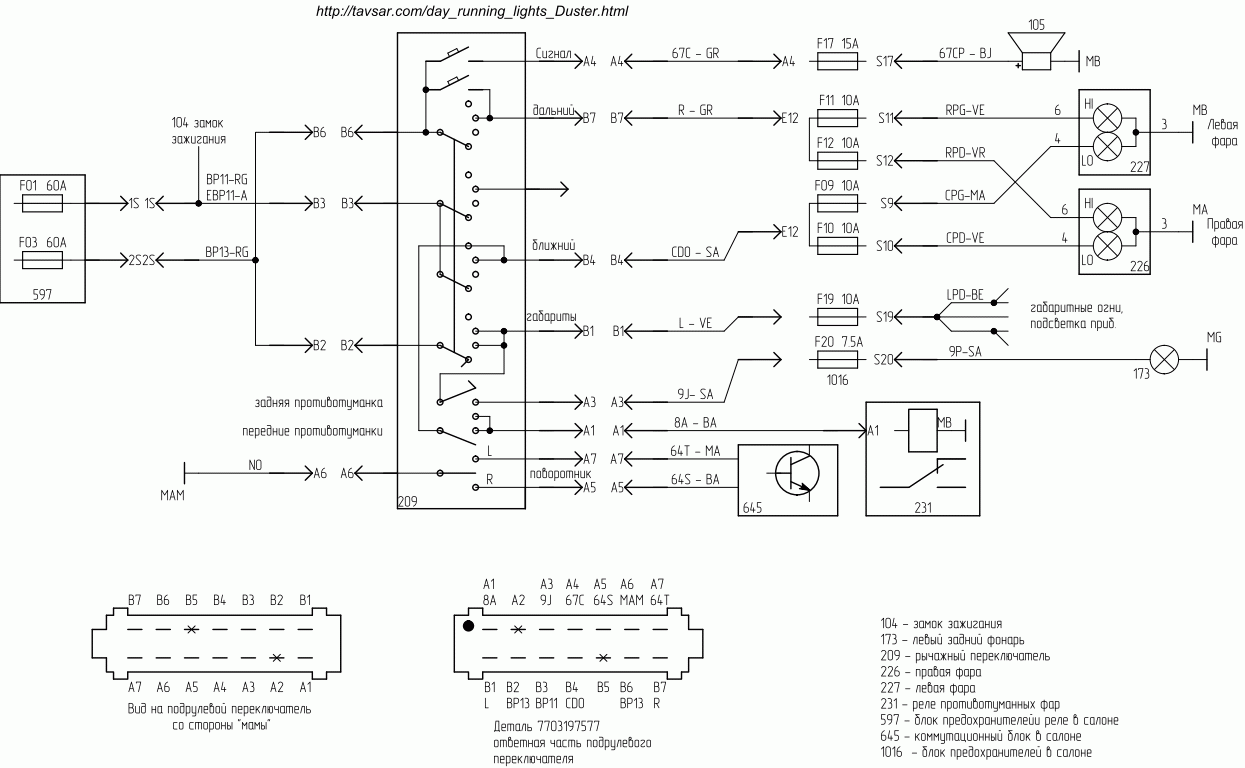

Смотрите по схемам, таким например

[Anem]

Сообщение от Feargin

Не вкратце, а разжевано дальше некуда.

Стало даже стыдно, что пробегал мимо данной схемы, хотя часто был на том ресурсе

---------- Добавлено в 07:29 ---------- Предыдущее написано было в 07:27 ----------

Сообщение от Нильс

может к электрику?

Дело принципа!

[murdaal]

http://e-auto.nethouse.ru/logan
Вот все с картинками, понятнее не куда...

[Anem]

Сообщение от murdaal

http://e-auto.nethouse.ru/logan
Вот все с картинками, понятнее не куда...

Да видел, сначала просто бегло прочёл, на выходных займусь.

[serj650402]

21 зеленый 22 белый-скорость 23 пустой всего 24.подклычаемся к 22.

[Anem]

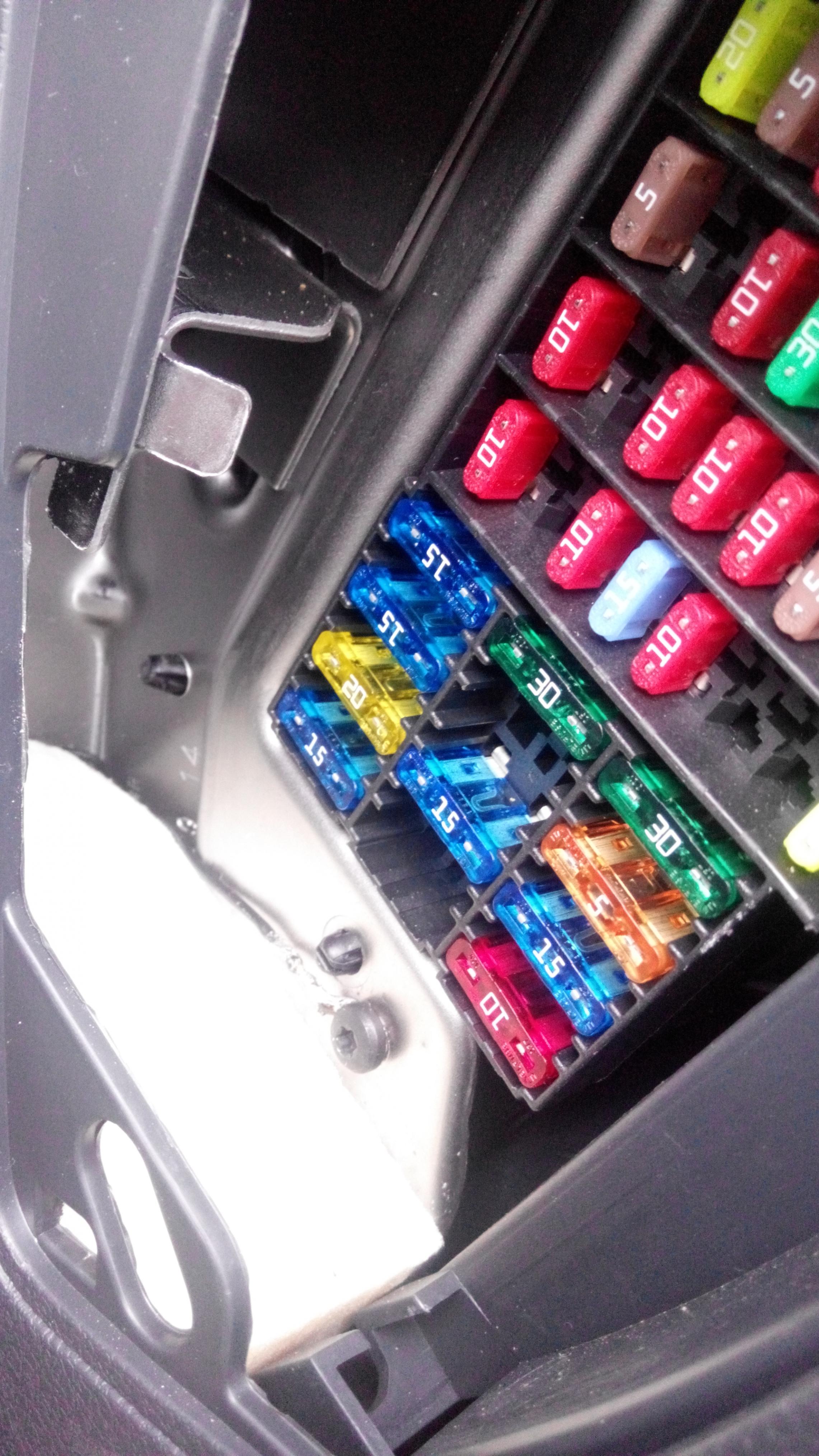

Всем спасибо за идеи и ссылки, сегодня поставил контроллер, панель конечно снимается чуть ли не на излом. Слишком жесткие фиксаторы.

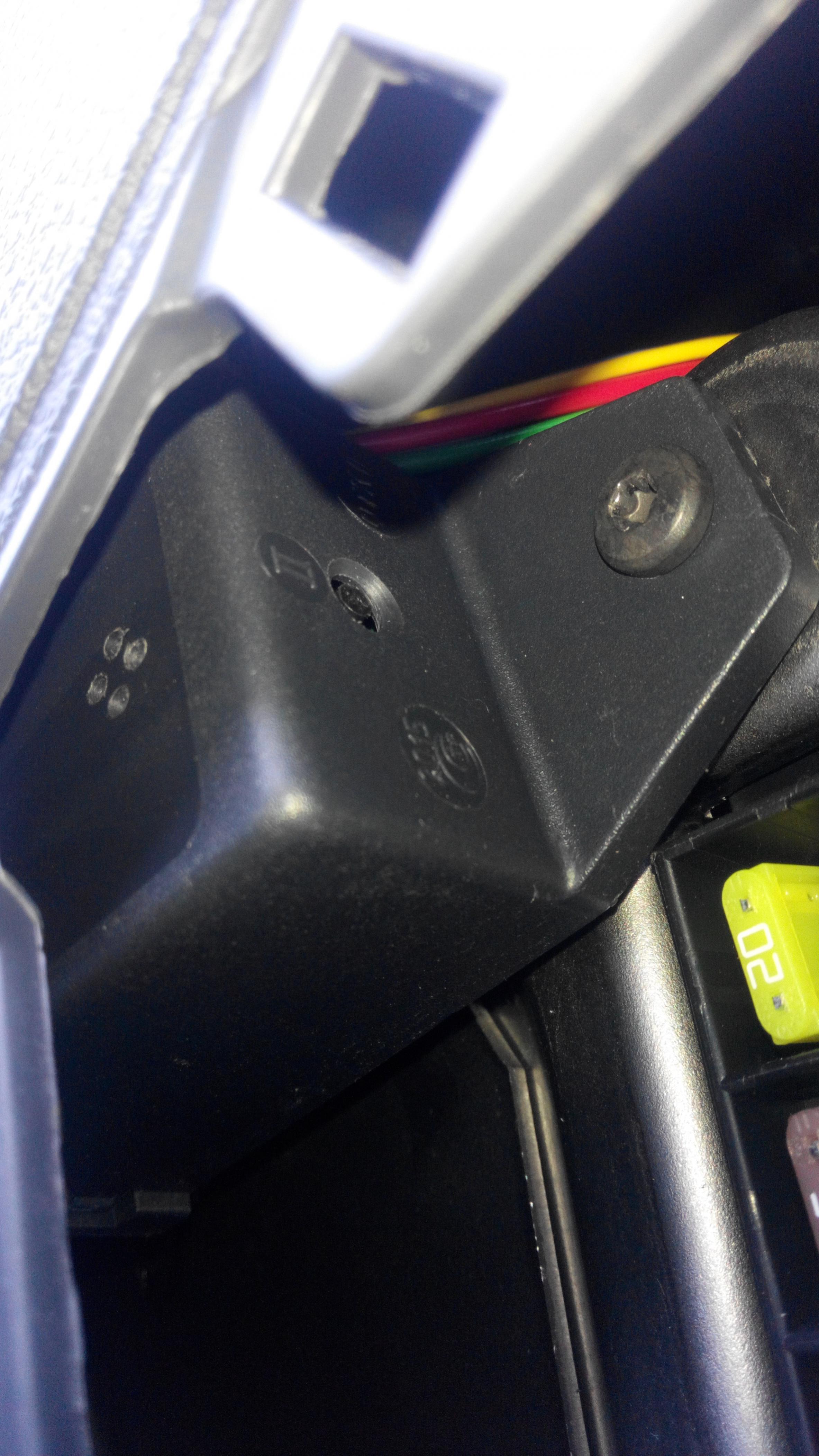

Покажу лишь как разместил контроллер и куда прицепил землю, решил, что так будет поудачней.
Держится уверенно, если что можно перепрограммировать.

[revenger]

Кто знает какой цоколь у лампы ДХО в новом дастере?

[Юрий.D2014]

Сообщение от revenger

Кто знает какой цоколь у лампы ДХО в новом дастере?

Так на сайте есть инструкция пользователя. Скачайте. На сайте рено.

[aca300]

Сообщение от revenger

Кто знает какой цоколь у лампы ДХО в новом дастере?

Лампа безцокольная, двухнитевая

[Юрий.D2014]

Сообщение от aca300

Лампа безцокольная, двухнитевая

W21/5W

[revenger]

Сообщение от Юрий.D2014

W21/5W

а я поспешил диоды купил w5w... придется другие покупать, посмотрел в интернете, очень мало хороших ламп для дхо в новый дастер. придется на рынок ехать выбирать.

[aca300]

Сообщение от revenger

а я поспешил диоды купил w5w... придется другие покупать, посмотрел в интернете, очень мало хороших ламп для дхо в новый дастер. придется на рынок ехать выбирать.

Что значит хорошие лампы? Купите себе лампы для ДХО от Гранты и не забивайте голову. Не вижу смысла платить за диоды по 400-500 руб.

[Yuriy46]

сделал себе ДХО на китайских COB светодиодах (комплект дхо с алиэкспрес на cob-led рублей за 400) (по 6 ватт каждый led). Вообщем-то это обычный COB которых полно, но с аллюминиевой рамочкой и проводами с предохранителем.
управляется ДХО релюшкой для дхо 719.3777-06 (12v.ru), при запуске двигателя она их отключает, что бы не сгорели, при включении габаритов дхо отключаются, можно принудительно включить-отключить дхо моргнув габаритами. очень удобно. в версии привилеж у меня все контакты в подкапотном блоке реле оказались установлены ( нужен контакт 12в после включения зажигания и контакт, на котором появл напряжение после включения габаритов). Насколько понял, в моём блоке уже под какую-то реле дхо всё выведено было , осталось немного тестером посмотреть что-где и подключить реле. всё работает просто отлично )

[ev.sin]

Сообщение от aca300

Что значит хорошие лампы? Купите себе лампы для ДХО от Гранты и не забивайте голову. Не вижу смысла платить за диоды по 400-500 руб.

Абсолют. Пробовал диоды,хорошо что около магазина прямо, не светят нифига,голубой огонек какой то, вернул нах. и не парюсь.Штатные очень хороши и видно их издалека( это их функция так то)

[Evgenmm]

Небольшой отчет для тех, кто интересовался двухцветными лампами в качестве ДХО. На фото лампы и соответственно фото сними.Первые лампы отдают синевой.Стояли примерно 8 месяцев, работали без сбоев, за исключением их основного недостатка-при выключенных ДХО и включенном поворотнике промаргивает белый свет, если ДХО работают , при повороте мигает только ораньжевый, без белого.Это их конструктивная особенность, у других судя по отзывам так же.По этой причине и были заменены.Никаких нареканий, типа мигание отдельных диодов нет.
Лампы номер 2-работают около 2 месяцев.Свет белый, без синевы.Никаких лишних миганий не выявлено.
Лампы запитаны через простенький китайский стабилизатор напряжения.
Частое мигание поворотов вылечено заменой резистора в ЦБЭКС.
Фотографии сделаны днем, правда немного пасмурно.

[Управдом]

Сообщение от Evgenmm

Частое мигание поворотов вылечено заменой резистора в ЦБЭКС.

Актуально, не подскажете методику? Заранее спасибо.

[Юрий.D2014]

Сообщение от Evgenmm

Небольшой отчет для тех, кто интересовался двухцветными лампами в качестве ДХО. На фото лампы и соответственно фото сними.Первые лампы отдают синевой.Стояли примерно 8 месяцев, работали без сбоев, за исключением их основного недостатка-при выключенных ДХО и включенном поворотнике промаргивает белый свет, если ДХО работают , при повороте мигает только ораньжевый, без белого.Это их конструктивная особенность, у других судя по отзывам так же.По этой причине и были заменены.Никаких нареканий, типа мигание отдельных диодов нет.
Лампы номер 2-работают около 2 месяцев.Свет белый, без синевы.Никаких лишних миганий не выявлено.
Лампы запитаны через простенький китайский стабилизатор напряжения.
Частое мигание поворотов вылечено заменой резистора в ЦБЭКС.
Фотографии сделаны днем, правда немного пасмурно.

Зачем изобретать велосипед. Когда есть готовое решение. Я писал про это, к ним лишь добавил родной патрон, он фордовский, заказан отдельно. Вот ссылка на пост со страницы 131 http://www.dusterclubs.ru/vb/showpos...postcount=2614

И никаких частых миганий поворотников. Если у кого такое есть то добавьте в нагрузку резистор, и всё. Про его номинал, поищите по интернету.

[Evgenmm]

Сообщение от Управдом

Актуально, не подскажете методику? Заранее спасибо.

Методика здесь:http://www.dusterclubs.ru/vb/showthread.php?t=14816

---------- Добавлено в 22:08 ---------- Предыдущее написано было в 21:47 ----------

Сообщение от Юрий.D2014

Зачем изобретать велосипед. Когда есть готовое решение. Я писал про это, к ним лишь добавил родной патрон, он фордовский, заказан отдельно. Вот ссылка на пост со страницы 131 http://www.dusterclubs.ru/vb/showpos...postcount=2614

И никаких частых миганий поворотников. Если у кого такое есть то добавьте в нагрузку резистор, и всё. Про его номинал, поищите по интернету.

Интересно в чем изобретение велосипеда.Это же Вы вклеиваете лампы, а я просто вставил их в трехконтактный патрон (не фордовский, китайский нонейм).
А на счет резисторов, ну не захотел я два здоровых резистора под капотом, греющихся "как утюг" .
Ну и подешевле получается.

[Юрий.D2014]

Сообщение от Evgenmm

Методика здесь:http://www.dusterclubs.ru/vb/showthread.php?t=14816

---------- Добавлено в 22:08 ---------- Предыдущее написано было в 21:47 ----------



Интересно в чем изобретение велосипеда.Это же Вы вклеиваете лампы, а я просто вставил их в трехконтактный патрон (не фордовский, китайский нонейм).
А на счет резисторов, ну не захотел я два здоровых резистора под капотом, греющихся "как утюг" .
Ну и подешевле получается.

Да уж. У нас на Дастере стоит именно фордовский патрон на поворотнике. И ничего не греется лично у меня. Теплые резисторы но никакого утюга. подбирайте правильно сопротивление. Лампы что я купил отличные. То что я применил патроны родные вклеил, и что с того не пойму? Там просто резиновый патрон так сказать, который вставлялся в место посадочное. Я улучшил.

[Evgenmm]

Сообщение от Юрий.D2014

Да уж. У нас на Дастере стоит именно фордовский патрон на поворотнике. И ничего не греется лично у меня. Теплые резисторы но никакого утюга. подбирайте правильно сопротивление. Лампы что я купил отличные. То что я применил патроны родные вклеил, и что с того не пойму? Там просто резиновый патрон так сказать, который вставлялся в место посадочное. Я улучшил.

Да не парьтесь Вы, конечно у Вас лучше. А по подбору сопротивлений китайцам вообще нет равных.
