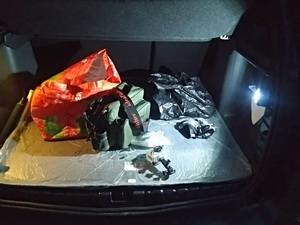

Вообще не заморачивался со светом в багажнике. Купил на али светодиод на магните за 160 руб.

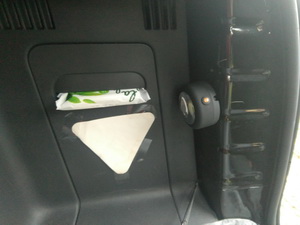

Вот мой отзыв о нем там: 25.09. оплатил, 14.10. получил в Подмосковье. 20 дней, нормально. Брал в машину, чтобы в багажнике лепить и посветлее было в вещах копаться. Светит отлично. Магнит слабоватый, но держит. Кнопку подкрасил ярким лаком, чтобы была видна. Крючок очень сложно отковырять, если полностью закрыт, пальцами невозможно в принципе. Брать можно, наверное, если понимаете зачем оно вам.

den1602 · 27.02.2018, 14:35

Всем привет.

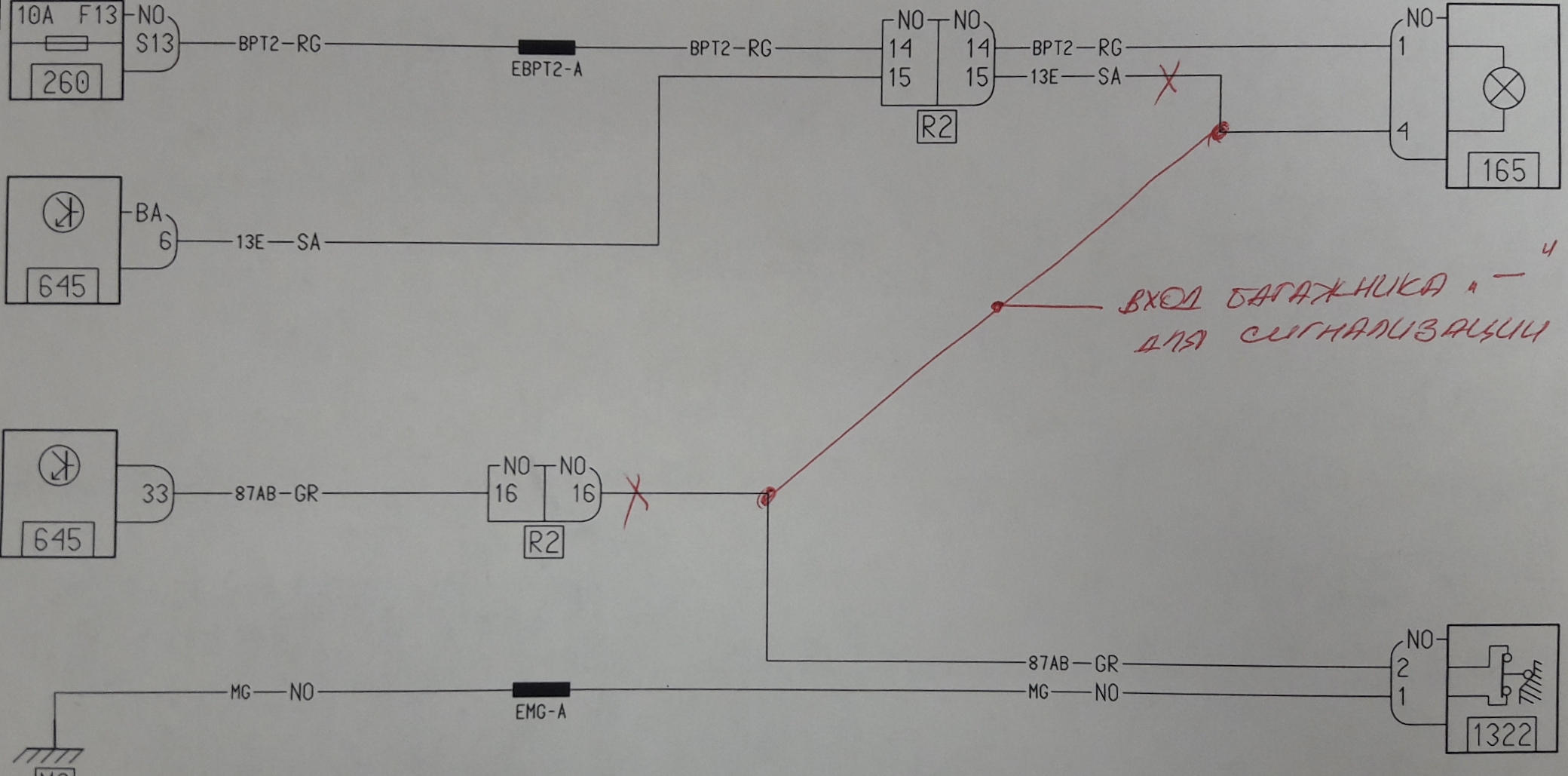

Это мой первый пост и первая доработка в части электрики. Напрягала подсветка багажного отделения, а точнее алгоритм ее включения: открывая дверь салона включался свет и в салоне и в багажнике, открывая багажник включался свет и в багажние и в салоне. Почитал ветку, посм схемы, отказался от версии с дополнительной кнопкой и решил делать следующим способом (см фото). Даная схема подходит ТОЛЬКО для ФАЗЫ2.

Поз.1322 - концевик в замке багажника, поз.165 - плафон освещения багажника, R2 - соеденительная колодка под панелью приборов слева над блоком ВСМ. Смысл следующий. На колодке R2 отсоединяем 15 и 16 контакт.ВНИМАНИЕ: на 16 контакте присуствуют два провода: 1 - на концевики задних дверей, 2 - концевик замка багажника. Я попал с первого раза. Найдя нужный провод 16 контакта , коммутируем его с 15. Алгоритм работы подсветки багажника теперь следующий: открыли багажник - свет только в багажнике, открыли дверь салона - свет только в салоне. Но есть одно НО. Т.к. питание "+" идет через реле времени, по истечении 20-30 минут, при условии что машина НЕ стоит на охране, открыть багажник - света не будет. К этой же скрутке 15 и 16 контакта необходимо подвести провод сигналки отвечающий за контроль охраны багажника, в противном случае можно открыть багажник, а сигналка этого не увидет.

Новичок_ · 15.03.2018, 23:25

Цитата:

Сообщение от финн

Приветствую!Сегодня столкнулся с тем ,что свет в багажнике не гаснет.У меня Дастер привилеж (начало 2015г.в).Причём на приборке горит значок открытых дверей и в салоне гасится принудительно,т.е нет вежл.света при вкл.зажигании.В салоне отключаю принудительно,а в багажнике горит.Ещё заметил,что при закрывании с ключа ,т.е центр.замком,всё щёлкает,но ни одна лампа поворотников,как раньше не вспыхивает.Когда ставлю на сигу Шерхан 8,то встаёт но с ненорманой звук.сигнализацией.Сейчас вот выжидаю час,посмотрю погаснет или нет.Не могу понять ,если концевик,то какой ,я вначале этих неприятностей дверь багажника и не трогал,все остальные концевики дверей шевелятся

Сегодня один в один такая же проблема!! Уже поздно, выдернул штекер с лампочки багажника, пришел форум покурить...Завтра попробую ВД-40 на замок багажника, может что и получится...разбирать не хотелось бы

A n d r e y · 16.03.2018, 11:20

Была такая проблема. Но успел устранить по гарантии. И тоже произошло в зимнее время. Это концевик замка багажника. Но меняется он в сборе с замком.

dg972 · 16.03.2018, 21:53

Цитата:

Сообщение от A n d r e y

Но меняется он в сборе с замком.

Что-то мне подсказывает, что Вас обманули... Могу ошибаться, но...

yurvik · 17.03.2018, 10:07

Возможно и концевик капота. Он так же подключается параллельно всем концевикам.

Юрий.D2014 · 17.03.2018, 12:41

Цитата:

Сообщение от yurvik

Возможно и концевик капота. Он так же подключается параллельно всем концевикам.

Концевик капота подключается отдельно, независимо от всех дверей.

yurvik · 17.03.2018, 16:57

Ну значит я устанавливал другие сигнализации.

dg972 · 18.03.2018, 00:28

Цитата:

Сообщение от yurvik

Ну значит я устанавливал другие сигнализации.

И это было давно.

yurgard · 02.07.2019, 20:22

Концевик стоит в двери багажника.

Путин 1971 · 24.06.2020, 06:44

Добрый день. Возникла такая проблема. При монтаже дополнительного освещения багажника случайно закоротил провод штатного плафона. Теперь плафоны в салоне горят только принудительно. В багажнике не горит вообще. В бардачке горит. При открывании-закрывании дверей, багажника свет не загорается.
Предохранители вроде целые. Подозреваю блок "комфорта". Кто-нибудь занимался ремонтом?

postpank · 24.06.2020, 10:08

На будущее - снимайте - с аккумулятора перед всеми подобными работами.

stanyk · 20.07.2020, 12:57

Можно ли прицепить провода питания видеорегистратора к плафону освещения салона?

amd 19 · 20.07.2020, 13:12

Цитата:

Сообщение от stanyk

Можно ли прицепить провода питания видеорегистратора к плафону освещения салона?

https://www.youtube.com/watch?v=l0CuiKWtyvc

~~kval300~~ · 20.07.2020, 16:05

Видеорегистратор будеит работать постоянно.Нужно же что бы питание подавалось от шины аксессуары,А Плафон можно включить всегда те там питание от аккума всегда.

Путин 1971 · 19.09.2020, 16:13

Добрый день. Возникла такая проблема. При монтаже дополнительного освещения багажника случайно закоротил провод штатного плафона. Теперь плафоны в салоне горят только принудительно. В багажнике не горит вообще. В бардачке горит. При открывании-закрывании дверей, багажника свет не загорается.
Предохранители вроде целые. Подозреваю блок "комфорта". Кто-нибудь занимался ремонтом?
Я уже просил помощи у форума, но никто не помог. Я снял блок для визуального осмотра. Называется ВСМ Т4 SL A2C92226608 00 N3 07175. Никаких признаков повреждений нет. Электрик на СТО осмотрел под лупой. В радиомастерской попросили показать, что нужно перепаять на плате. Я в этом не соображаю.
Если бы прямо на фото платы показать, что нужно перепаивать.
А может просто сработала какая-нибудь защита? Видел на ютубе как перезагружают ЕММ на "Весте" после КЗ ламп подсветки номерного знака.
Нет желания менять блок, так как всё остальное работает. Иногда свет в салоне на полсекунды включается при вытаскивании ключа из замка зажигания.

artarigeo · 01.10.2021, 09:39

Цитата:

Сообщение от Путин 1971

Добрый день. Возникла такая проблема. При монтаже дополнительного освещения багажника случайно закоротил провод штатного плафона. Теперь плафоны в салоне горят только принудительно. В багажнике не горит вообще. В бардачке горит. При открывании-закрывании дверей, багажника свет не загорается.
Предохранители вроде целые. Подозреваю блок "комфорта". Кто-нибудь занимался ремонтом?
Я уже просил помощи у форума, но никто не помог. Я снял блок для визуального осмотра. Называется ВСМ Т4 SL A2C92226608 00 N3 07175. Никаких признаков повреждений нет. Электрик на СТО осмотрел под лупой. В радиомастерской попросили показать, что нужно перепаять на плате. Я в этом не соображаю.
Если бы прямо на фото платы показать, что нужно перепаивать.
А может просто сработала какая-нибудь защита? Видел на ютубе как перезагружают ЕММ на "Весте" после КЗ ламп подсветки номерного знака.
Нет желания менять блок, так как всё остальное работает. Иногда свет в салоне на полсекунды включается при вытаскивании ключа из замка зажигания.

Здравствуйте. Как, решили проблему? Такая же ситуация возникла, светодиодная лента в багажнике похоже коротнула, так же свет только принудительно. ВСМ менять из за этого не хотелось бы.

Scorp 3 · 01.10.2021, 11:43

Явно транзисторный ключ в ВСМ накрылся. Сам ВСМ не разбирал, где он стоит и марка транзистора не в курсе. Если знать это - заменить ПРЯМЫМИ руками не проблема.

artarigeo · 01.10.2021, 15:52

Цитата:

Сообщение от Scorp 3

Явно транзисторный ключ в ВСМ накрылся. Сам ВСМ не разбирал, где он стоит и марка транзистора не в курсе. Если знать это - заменить ПРЯМЫМИ руками не проблема.

Эта же тема на драйв 2. Не хватает подтверждения, что все так, как описано

Цитата:

проверил. BCM управляет светом соединяя провод с через электронный ключ с "массой".
На электросхеме освещения салона это провод с обозначением SA (белый провод). NO — это чёрный — минус. REG — красный провод — плюс аксессуаров.
Что нужно сделать:
— отсоединить разъёмы от обеих плафонов в салоне;
— отсоединить белый 12-ти контактный разъём (P1) от BCM;
— найти подсоединение двух белых проводов (от переднего и заднего плафона) в разъём P1 (судя по прилагаемой цоколёвке это должен быть контакт 6);
— убедится, что провод звонится накоротко между разъёмами плафона и разъёмом P1;
— убедится, что нет замыканий этого провода на +12 (с красным проводом на разъёме плафона);
— если всё норм, то проблема в самом BCM;
— надо вытащить печатную плату и по дорожке ведущей от соответствующего контакта разъёма P1 попробовать найти элемент к которому она приходит.

Оказывается это не просто транзистор, а драйвер. Достаточно мощный и со встроенной защитой. Такой спалить надо уметь )))
маркировка: NCV8401A
даташит на драйвер: www.onsemi.com/pub/Collateral/NCV8401-D.PDF
в чип-и-дип на заказ 160-200р
Ещё раз повторюсь, это если с проводом всё в порядке.

Путин 1971 · 04.10.2021, 09:38

Добрый день. Давно сюда не заглядывал. Здесь люди откликаются как в Эстонии.
Проблему не решил. Поехал К "спецам" в разрекламированную мастерскую "У Лиса". Есть ещё вторая - "Чек и Чип", но эта ближе. Снял ВСМ и отдал на диагностику. Ничего не нашли. Мастер пошёл со мной к машине, чего-то там позамыкал, поигрался с ВСМ. Потом сказал, что нужно поискать в проводке. Стоимость - 1000 р в час.
Короче, я отказался. Не вызывают доверия. Так и езжу. Нет времени заняться самому.
Свет в салоне изредка на 1 сек загорается при вытаскивании ключа из замка.
