ДХО (Дневные ходовые огни)

[snakes]

тут уже это обсуждалось в моей теме, но отдельно тему никто не создал, у нас на главной странице есть пост про огни, ноя не совсем понял его, он говорит о том что мы сами сожем поставить? Или С завода будут ставить? так как новорилось в СМИ что с нового 2012 установка ГДО обязательны должны быть с завода? Но думаю мы в пролёте нам их просто так ни кто не поставит, а будут втюхивать как допы, предлогю обсудить.
В шапке на главной форума говориться про эти огни:
Philips 12820WLEDX1 Светодиодный комплект DRL4 WLED 12V
Вот мануал по установке.

Преимущества фар дневного света Philips DRL LED:

Преимущества фар дневного света Philips DRL LED:
1. Простота установки Easy-Fit
Установка одним щелчком (Simple-click) выполняется менее, чем за два часа без специального инструмента. Конструкция дневных ходовых огней Philips LED Daytime Lights 12820WLEDX1 особо малых размеров подходит для большинства европейских моделей легковых автомобилей.

2. Мощные светодиоды LUXEON® LED с оптимальным энергопотреблением
Дневные ходовые огни с LED лампами Philips излучают мощный световой поток яркого белого света, что делает автомобиль заметным на дороге как при пасмурной погоде, так и при ярком солнечном свете.

3. Автоматическое включение и выключение
Светодиодные фонари включаются автоматически при запуске двигателя и выключаются при включении стояночных фонарей.

4. Универсальность дневных ходовыех огней Philips DRL LED
Дневные ходовые огни могут быть установлены на большинство европейских и азиатских моделей легковых автомобилей.

5. Светодиодные фары дневного света Philips DRL LED Разрешены к применению и соответствуют директиве ECE R87 и ГОСТу
Недавно принятая европейская директива (2008/89/EC) о лампах дневного освещения (DRL) предусматривает наличие фонарей, включающихся автоматически в дневное время, на всех новых моделях легковых автомобилей с февраля 2011 г. Для повышения безопасности водителя многие европейские и скандинавские страны уже ввели обязательные лампы дневного освещения, значительно снизив число аварий.

6. Малое потребление энергии
Срок службы LED лампы Philips равен около 10 лет.

Технические характеристики Philips 12820WLEDX1:
Мощность светодиода: 1,5 Ватт
Сила света: 900 кд
Маркировка на стекле: RL00 E4 0046 12V6W PHILIPS
Количество светодиодов: 4 сверхярких «LUXEON® LED» на 1 фару
Световой поток: белый, 6000K
Номинальное напряжение: 12V
Тип осветительного прибора: светодиодный, для использования в дневное время в качестве дневных ходовых огней
Код производителя: Philips 12820WLEDX1


Габаритные размеры Philips LED Daytime Lights 12820WLEDX1:
Глубина — 30 мм.
Ширина — 125 мм.
Высота — 23 мм.


Комплектация:
- LED-фара (Philips 12820WLEDX1) — 2 шт.
- Соединительные провода — 1 шт.
- Установочные материалы — 1 шт.
- Инструкция по эксплуатации — 1 шт.

А можете есть аналоги, за 8 светодиодов отдавать 5 рублей...

================================================== ===============================

Что думают юристы о самостоятельном дооборудовании автомобилей ДХО (информация устарела)

http://issuu.com/zhurnaly.biz-201409...9_2014/173?e=0

[SMU_25]

Сообщение от Bazile

Теперь вопрос: как защитить провода в разъеме от дальнейшего окисления? Жду дельных советов от специалистов! Сам думал или силиконом побрызгать, или, опять же силикон из тюбика туда засадить, чтобы герметично стало. Кто что думает?

На контакты наносишь токопроводящую смазку (раньше клеммы аккумуляторов мазали теническим вазелином, от окисления - помогало), а сами разъемы сверху тонким слоем сырой резины обернуть и замотать изолентой, при необходимости гидроизоляция разрезается и разъем можно оключить ИМХО.

[igor759]

Сообщение от ildgin

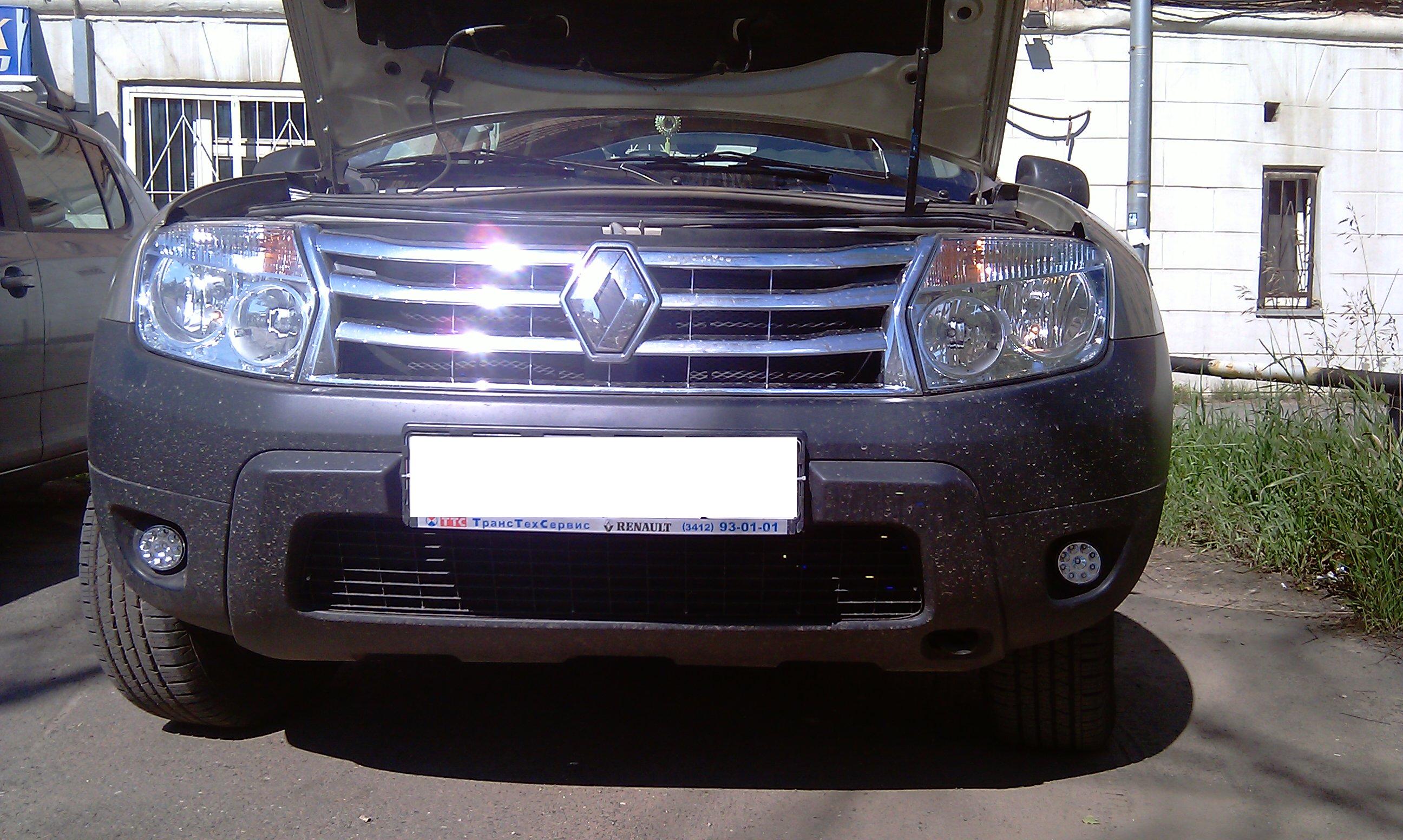

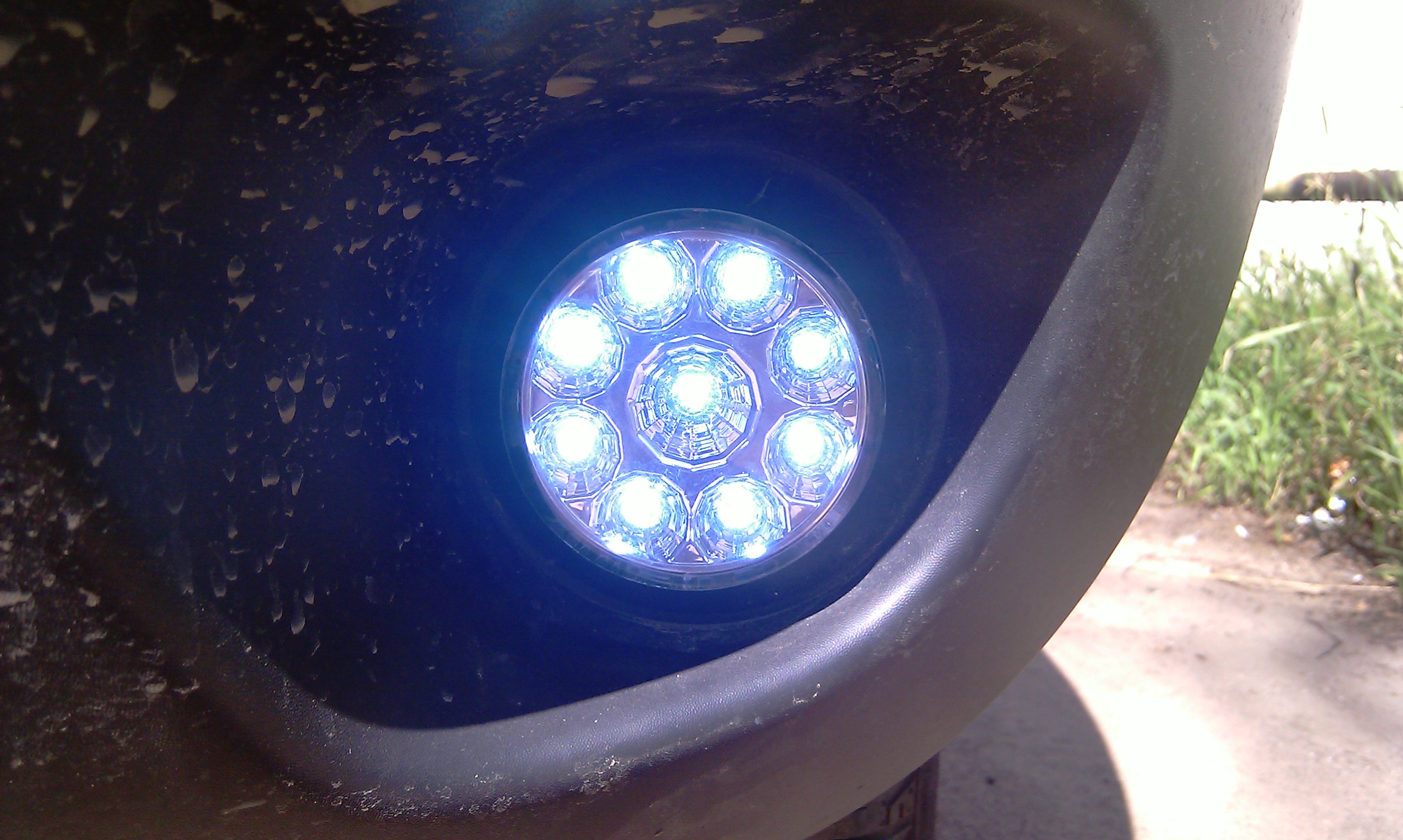

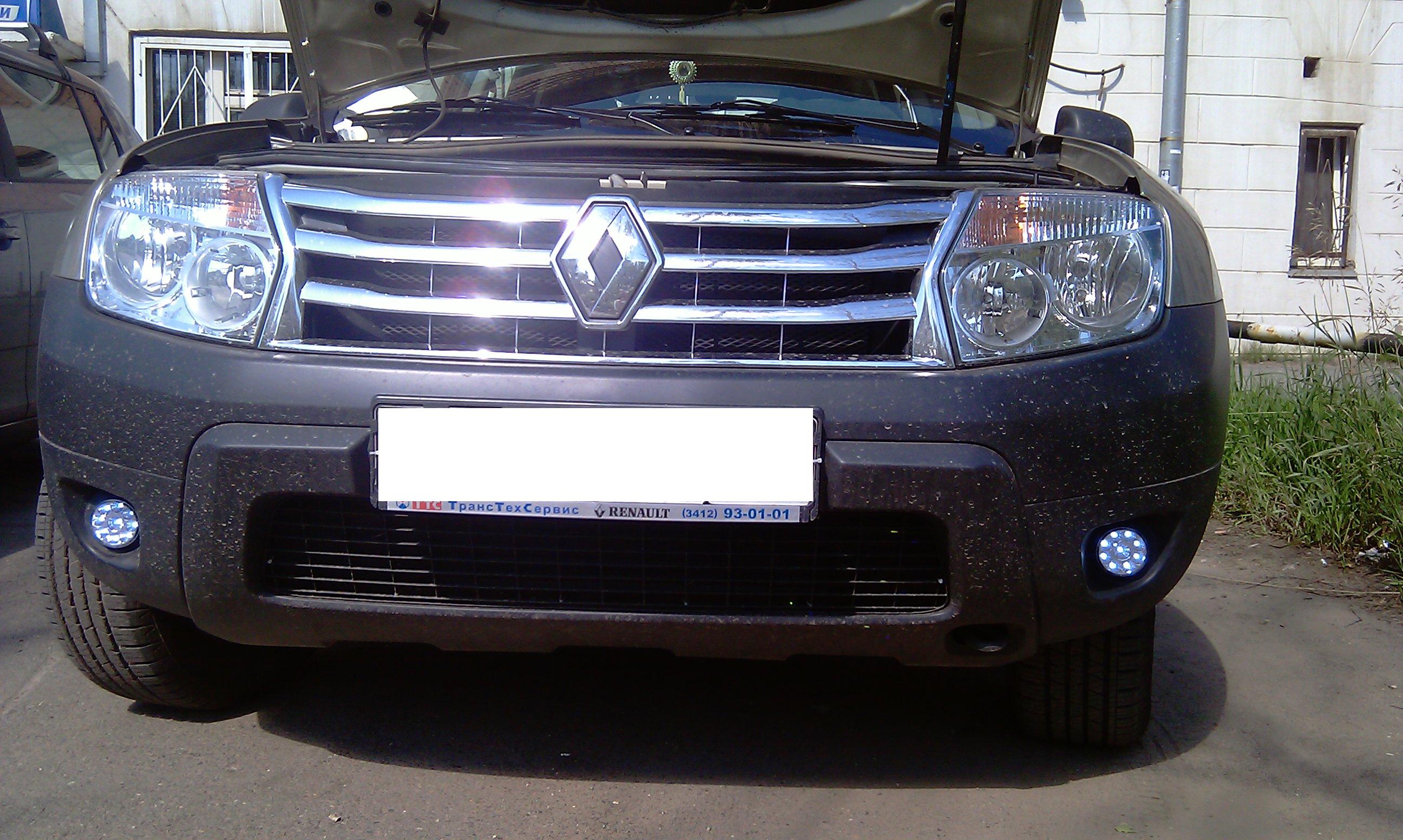

вот поставил себе светодиодные ПТФ (заказывал в китае, обошлись в 500р и шли чуть больше месяца), пока все напрямую через замок зажигания сделано, завтра в обед попробую реле присобачить, правда вначале концевик ручника проверю мне там + нужен

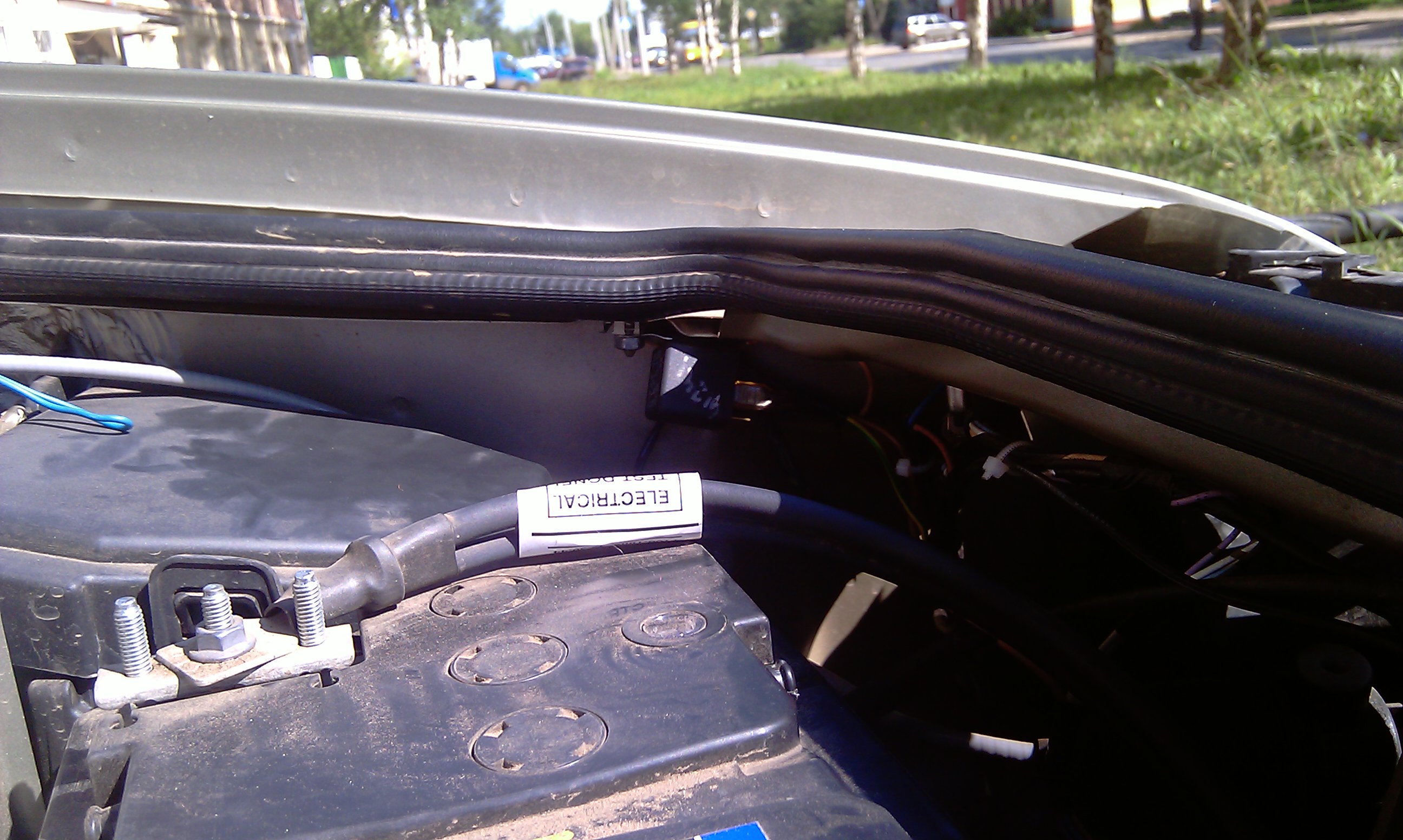

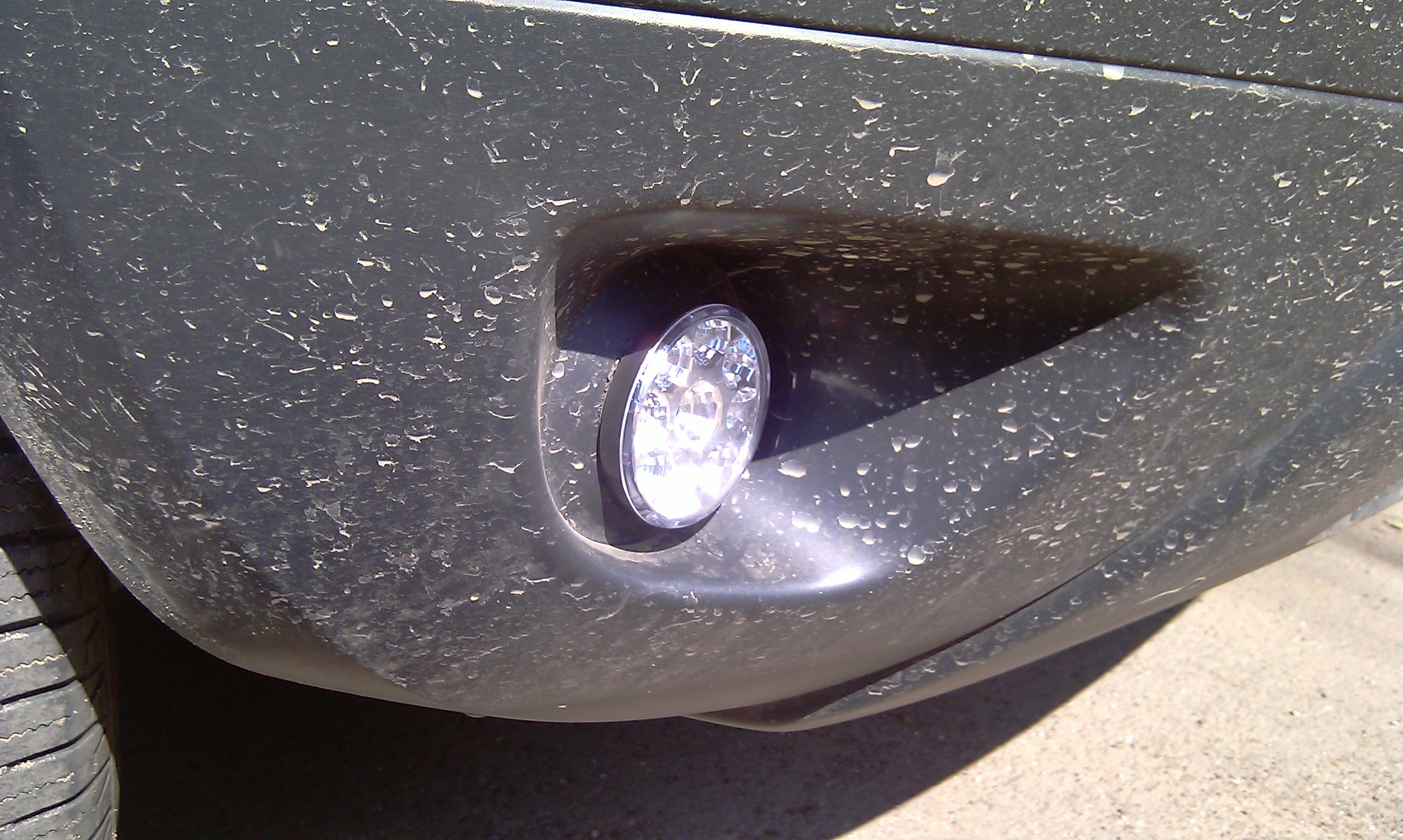

ставил не снимая бампер, коронкой на 64 сделал отверстия в бампере, в них вставил ПТФ (зашли очень плотно, поэтому дополнительно не крепил), провода подхватил изнутри просунув руку, соеденил их и sпротащил плюсовой в салон и соеденил к замку зажигания

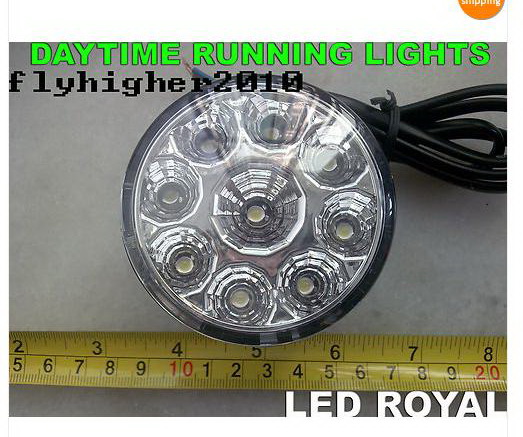

из минусов продавец обманул малость, на фото с линейкой диаметр ПТФ был 90мм, на деле чуть больше 70, поэтому не всю полость закрыли ПТФ, но и так вроде нормально смотрятся

Такие же как и у меня. Рассчитаны на установку с внутренней стороны бампера. По стеклу как раз 90мм.
Я выкинул кронштейн, закрепил термопистолетом и
силиконовым герметиком
Бампер снимал, совместил с установкой сеток.
Питание от зажигания на нормально замкнутые контакты реле, управление от габаритов. Кстати хорошо загерметизированы с завода, что редко бывает у китайцев.

---------- Добавлено в 07:42 ---------- Предыдущее написано было в 07:33 ----------

Ручник- у меня16 контакт в левом разъеме комбинации приборов.
Цвет не помню. Приходит минус при поднятом ручнике. Обязательно проверьте перед подключением.

[ildgin]

Сообщение от leonliner

Где бы глянуть на родные, в чистом, так сказать, виде (неустановленные)?

---------- Добавлено в 23:27 ---------- Предыдущее написано было в 23:23 ----------


А П-образные скобы с отверстиями для крепления, которые на ваших светодиодных ПТФ по ссылке выше имеются, пригодились?

я кронштейн тоже не использовал, если сидеть нормально не будут, то или на герметик засожу или изнутри в отверстия для установки кронштейна вкручу винтики, что бы держали от выпадания (пытался их вкрутить сверху не получилось, поэтому на потом оставил)

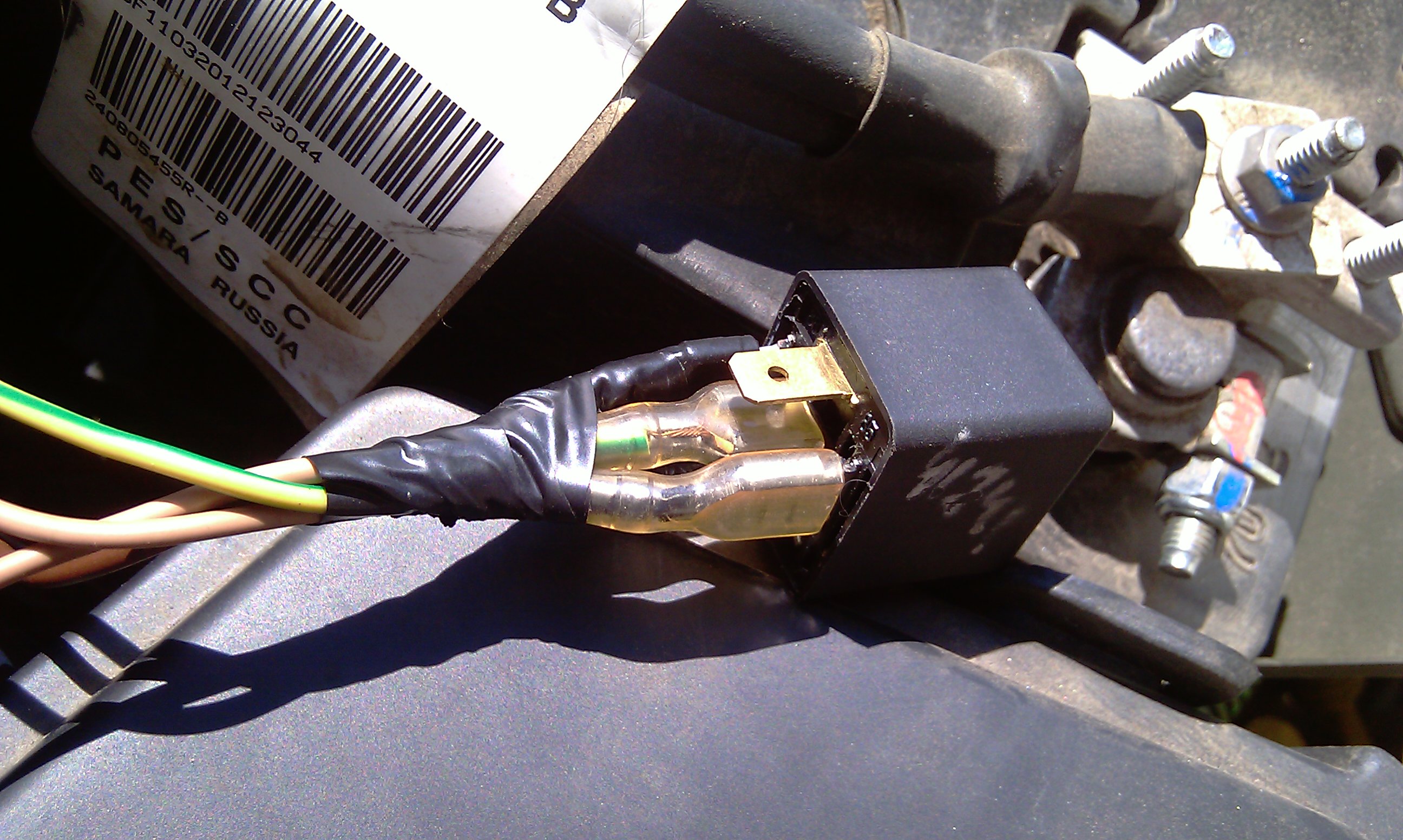

доделал я ДХО (с ручником заморачиваться не стал раз говорят там "-", потом придумаю как сделать чтобы в момент стоянок ДХО не горели), теперь у меня включаешь зажигание (воткнув ключ провернув в след положение ДХО сразу загораются) ДХО горят пока ключ не провернешь до состояния когда его можно извлечь либо пока не включишь габариты (также ближний и дальний), прикладываю фото как соеденил и куда разместил, а также способ установки ПТФ

да совсем забыл, на колодке идущей в фару, провод габаритов голубого цвета

P.S. в одном из форумов читал что можно взять "+" для питания ДХО с генератора только хз где что там самому страшно суваться, тогда бы на стоянках с заглушенным движком ДХО не горели бы, т.к. на стоянках зажигание включать приходится что бы послушать радио (оно у меня через замок зажигания запитано, вариант постоянно включенного мне не нравится, потому что забываю отключать)

тут мне идею подкинули, если на ручнике появляется "-" то схему можно переделать так что бы "-"-сом ручника и габаритов управлять, но для этого в колодке фары масса не должна быть постоянной, а появляться в момент переключения переключателя света, если это так то все должно получиться, как проверю отпишусь

[гайковёрт]

Сообщение от ildgin

на стоянках зажигание включать приходится что бы послушать радио (оно у меня через замок зажигания запитано, вариант постоянно включенного мне не нравится, потому что забываю отключать)

а вот это - не дело... ведь вместе с зажиганием у тебя много еще чего запитано и находится под напряжением: бензонасос, вся мозго-электроника, вся система зажигания и много еще...
обычно музыка питается и в положении "парковка" ключа зажигания

[igor759]

Посмотрел внимательно, не такие у меня, я заказывал:
http://www.aliexpress.com/product-fm...olesalers.html
Диаметр у них 90 мм.
Эти нужно брать, они почти впритык встают.

[ildgin]

Сообщение от igor759

Посмотрел внимательно, не такие у меня, я заказывал:
http://www.aliexpress.com/product-fm...olesalers.html
Диаметр у них 90 мм.
Эти нужно брать, они почти впритык встают.

угу я тоже по размеру выбирал, но на фото ориентируясь думал что 90мм будет, а вышло около 70мм

[igor759]

Сообщение от ildgin

угу я тоже по размеру выбирал, но на фото ориентируясь думал что 90мм будет, а вышло около 70мм

На сайте, где я покупал, размер указан. Я заказал 90 мм, Пришли 90 мм. Проверено, мин нет, кому понравилось, заказывайте.

[valerafi]

Подскажите что делать?
После второй мойки на ходовых огнях изнутри
выступили капельки.
Кажутся запотевшие.

[igor759]

Сообщение от valerafi

Подскажите что делать?
После второй мойки на ходовых огнях изнутри
выступили капельки.
Кажутся запотевшие.

Ваши ДХО негерметичны. Если оставить как есть и ничего не предпринимать электрохимическая коррозия сделает свое черное дело и через пару месяцев
они сгорят.Замените по гарантии, если нет гарантии - демонтируйте, просушите и загерметизируйте по контуру и в месте вывода проводов силиконовым герметиком.

[Дантес]

Разбилось от камешка стеклышко на ДХО Philips, само ДХО работает... Народ, подскажите, что можно сделать? Может быть продается стекло отдельно?

[zhiv]

Схема контроллера ДХО на двух транзисторах - http://www.dusterclubs.ru/vb/showpos...5&postcount=22

[ildgin]

все я сделал как хотел полное описание тут http://www.dusterclubs.ru/vb/showpos...1&postcount=22

[Управдом]

Сообщение от skela

дхо, практическая реализация:
...дхо сегодня с утра успешно испытаны, мне понравились.
... частота- 200 гц,

напрасно, выше 100Гц не рекомендую поднимать - будет греться ключевой транзистор.

Сообщение от skela

транзистор установлен на радиатор.
... затраты: транзистор -110 руб....

BTS555 не требует радиатора - проверено на 2105.
Применили IRF9204?
Сейчас для дастера пытаюсь применить "драйвер нижнего плеча"
(IRF1405 или IRF2804S-7P) с соответствующем управлением.
Планирую так же обойтись без радиатора, на столе собранный на макетке не греется.
по результатам работы и беседы в форуме (если получится) будет страничка http://tavsar.com/day_running_lights_Duster.html

Сообщение от skela

да, 20% от дальнего, наверное маловато, свет фар отдает желто-оранжевым, но это легко регулируется подстроечником.

тут надо уточнить, 20% светового потока или напряжения?
По моим наблюдениям надо начинать с 7В на лампу, и подстраивать в зависимости от состояния оптики.
На новой 2105 у меня 6В нормально было, при 7В - ярковато (на фото на сайте по приведённой ранее Вами ссылке. На Accent'е 7,5В было.

P.S. я уже и макетку набросал и хотел выйти на "натурные" испытания, но конструкторская мысль не даёт покоя:
В дастере свет переключается без реле, а значит через год - другой переключатель выйдет из строя, гарантия - гарантией, но жалко...
хочу сделать мини блок реле, по управлению ближним, дальним, габаритами, а заодно и звуковым сигналом (там ведь тоже реле нет, правильно?) итого небольшая коробочка с 4 реле, одно из них электронное для DRL и на разъёмах, чтобы снять - поставить было легко.
замедляет то, что схема на дастер непривычная, приходится перерисовывать для лучшего понимания и разъёмы пока даже не представляю где искать...

[lakki]

Может кому пригодится,я подключил так,(+)светодиодов на (+)вентилятора отопителя(он работает только при включённом зажигании).(-)на габаритные огни.При включении зажигания загораются светодиоды (+) идёт от замка зажигания (-)через спирали лампочек габаритов,при включении габаритов светодиоды гаснут так-как вместо минуса там (+). Всё работает чётко,без всяких реле.

[igor759]

Сообщение от lakki

Может кому пригодится,я подключил так,(+)светодиодов на (+)вентилятора отопителя(он работает только при включённом зажигании).(-)на габаритные огни.При включении зажигания загораются светодиоды (+) идёт от замка зажигания (-)через спирали лампочек габаритов,при включении габаритов светодиоды гаснут так-как вместо минуса там (+). Всё работает чётко,без всяких реле.

Лучше использовать отдельную силовую цепь через реле с управлением от габаритов, со своим предохранителем. Не подключайтесь к силовым цепям других устройств. Не подключайтесь без реле, даже если на Ваш взгляд потребление небольшое. Вся эта ботва в конечном итоге в случае к.з грозит большими или малыми неприятностями даже при наличии в цепи штатных предохранителей.
Я не говорю о гарантии, если например у Вас сгорит вентилятор печки. Сам по себе. Электрик быстро разберется что к чему, и на Вас повесят нештатное подключение, повлекшее неисправность.
И оплачивать будете ремонт Вы.

[Hudozhnik]

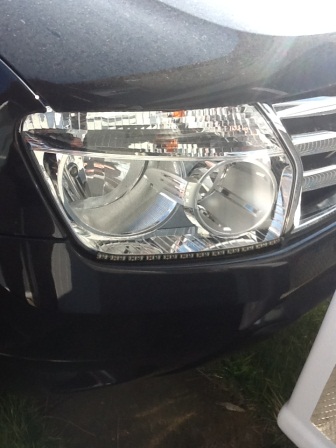

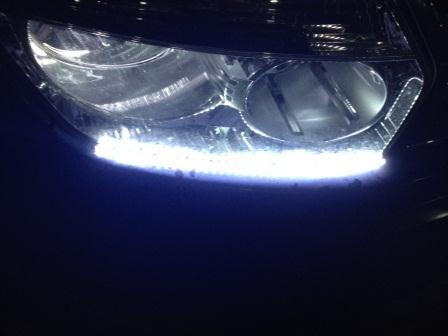

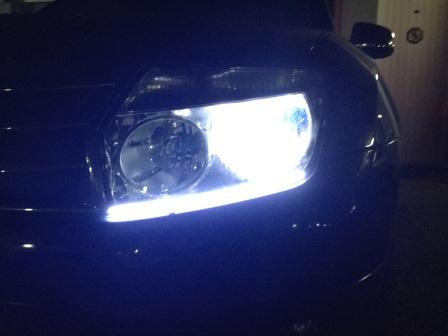

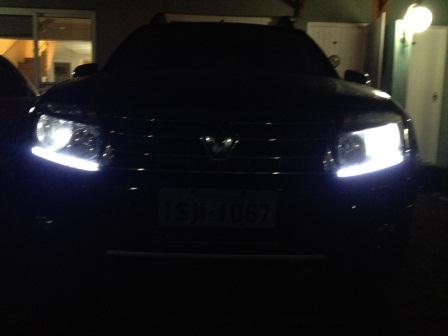

Бразильская реализация ДХО (стоимость полосок - 30 долларов)

[Управдом]

Hudozhnik Можно фото сделать на ярком солнце, на светлом асфальте, с расстояния 200 м?
заодно, если не трудно ближний свет фар и дальний для сравнения...

[юрас]

где бы взять такие полоски ??? я готов на такой колхоз, только вот не подпадет ли он под запрет вносить в изменения в оптику!? так как клеится прямо на ыары а наше авто еще далеко не снято с производства...

[zhiv]

Hudozhnik, юрас, купить можно тут
http://www.aliexpress.com/product-fm...olesalers.html
http://www.aliexpress.com/product-gs...olesalers.html
http://www.aliexpress.com/product-fm...olesalers.html
http://www.aliexpress.com/product-fm...olesalers.html

можете сами поискать там же по ключевым словам "led strip 5050 white"

[юрас]

од то как раз ничего не взыщет, им то какая разница что где поналеплено, главное в проводке не накосячить чтобы с гарантии не слететь и то по той же самой электрике а не на всю машину.
Другое дело что в примере они самоклеящиеся прямо на фару(хотя тут как раз вопрос спорный ибо я изменений в её конструкцию данным девайсом не вношу, весь вопрос как же это реально трактоваться будет с юридической стороны)! а это есть нарушение тех регламента, и тут уже взыщет не од а полостаопалковый человек.
На счет покупки "нормальных" ДХО, дык они не чем не более нормальны чем эти, то же самое только в профиль, даже не так, это скорее дополнительные габаритные огни получаются а не ДХО. зато они полностью загерметизированы в силикон, и это большой плюс. Просто надо приложить, прикинуть , как это в реальности смотрится и уж потом решать.
