Здесь предлагаю обсудить возможность активации/установки круиз-контроля на дизельный дастер.
Полезная информация из темы будет собираться в "шапке".
Схема платы согласования
Демонстрация работы установленного и активированного круиза
Инструкция по подключению платы согласования и схема платы
Активация круиза и информация где взять руль с кнопками
Снятие подушки без проколов руля
Реализация кнопки Res на кнопке 0
Реализация кнопки Res посредством добавления сенсорной кнопки под накладку
Каталожные номера подрулевых шлейфов (пригодятся для комплектации LIFE)

[Gektor]

Сообщение от Максим Валерьевич

А зачем она Вам на бензиновый Дастер?

Почему бензиновый, на дизельный надо

[Максим Валерьевич]

У Вас подпись неправильная. Ответил в ЛС.

[Антон В]

Всём здравствуйте, очень хотелось бы приобрести плату круиз контроля, из темы понял, что может помочь в этом вопросе Максим Валерьевич?

[VvovV]

Всем добрый день. Решился на установку круиза, купил кнопки с авито, встал вопрос платы согласования. Очень хочу попробовать самостоятельно собрать. Есть ли у кого рисунок платы? Поделитесь пожалуйста.

[Максим Валерьевич]

Сообщение от VvovV

Всем добрый день. Решился на установку круиза, купил кнопки с авито, встал вопрос платы согласования. Очень хочу попробовать самостоятельно собрать. Есть ли у кого рисунок платы? Поделитесь пожалуйста.

Ссылка

[VvovV]

Огромное человеческое спасибо Максим Валерьевич.

[Максим Валерьевич]

Сообщение от VvovV

Огромное человеческое спасибо Максим Валерьевич.

Незачто, мне не жалко.

Кстати, кто-то у меня платы спрашивал, штук 8 появилось, могу отправить, пишите в личку.

[VvovV]

Собрал схему. Всё работает, только нет удержания на выключение, как было написано в принципе работы.

[Максим Валерьевич]

Сообщение от VvovV

Собрал схему. Всё работает, только нет удержания на выключение, как было написано в принципе работы.

Поясните, что значит удержание на выключение?
На включенном режиме кнопку этого режима нажимаете кратковременно, происходит выключение. Нажимаете кнопку другого режима, происходит его включение.

[VvovV]

Значит я неправильно понял изначально. Думал - для включения краткое нажатие кнопки, а для выключения - удерживать 1,5-2 секунды

[Максим Валерьевич]

Сообщение от VvovV

Значит я неправильно понял изначально. Думал - для включения краткое нажатие кнопки, а для выключения - удерживать 1,5-2 секунды

Зачем такие сложности?

[VvovV]

Схема была собрана и заработала. Есть один нюанс. При включении зажигания сразу активируется ограничитель скорости. Пока не смог понять причину. Попробую на досуге переделать плату на смд микросхемы и над ошибками подумаю.

[VvovV]

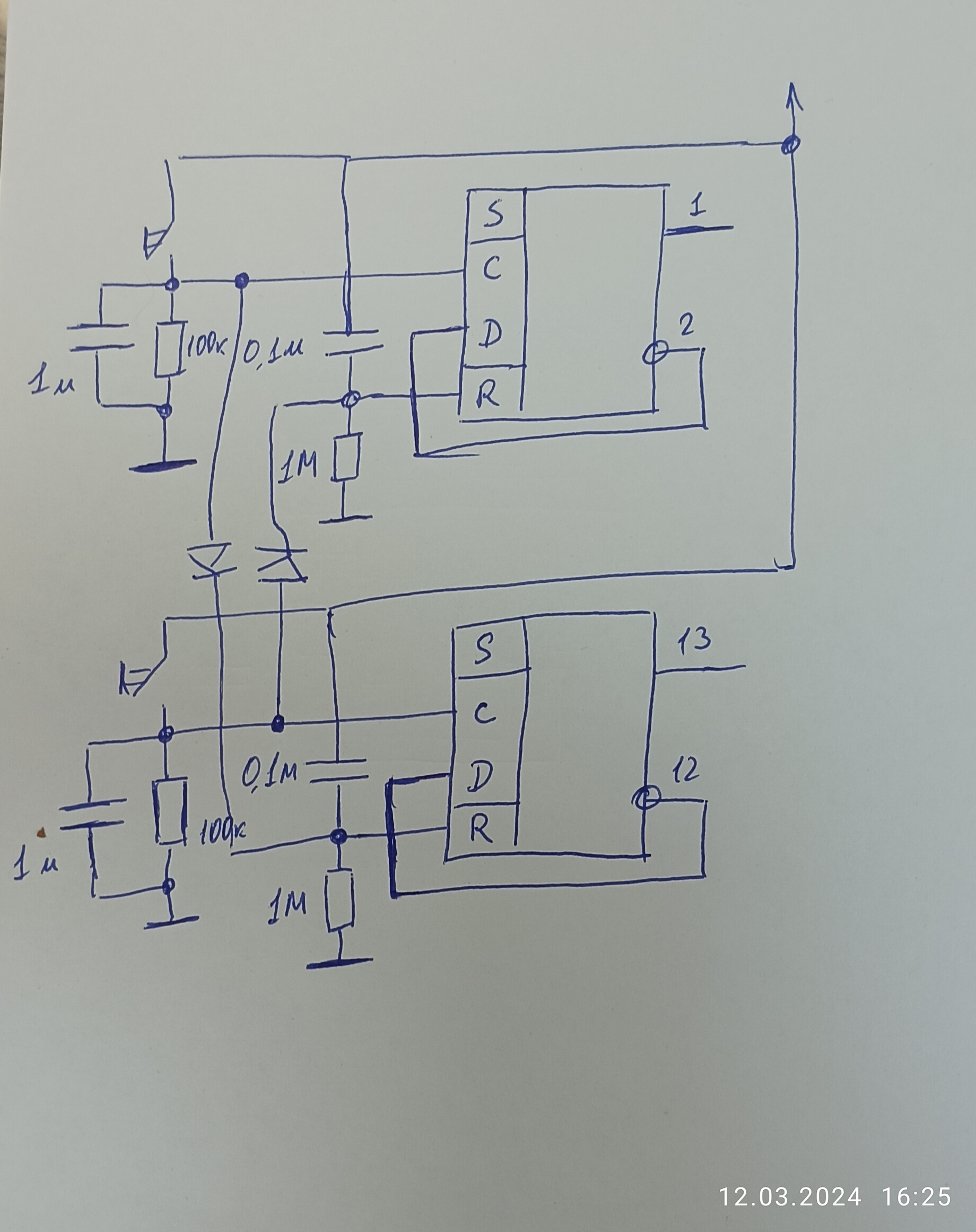

Поделюсь своим улучшайзингом схемы согласования. Собрал пока на макете - работает на ура. Имеется принудительный сброс в нулевое состояние при включении. Буду плату рисовать на досуге. Если получиться - отпишусь.

[VvovV]

Дублировались сообщения. Удалить не получаеться

[VvovV]

Всем добрый день. Хочу поделиться, что доработанная схема успешно работает.

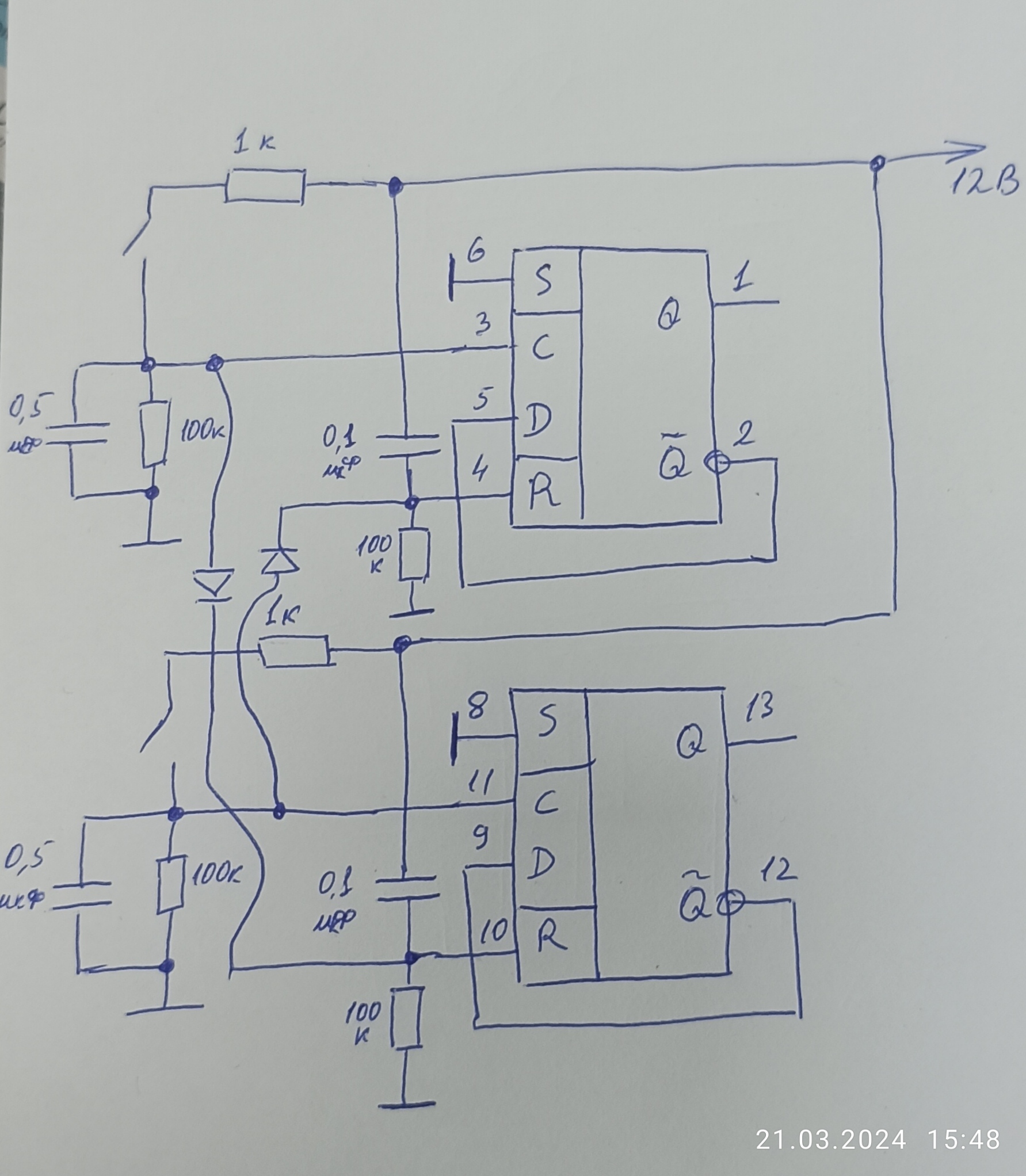

Окончательно она выглядит так

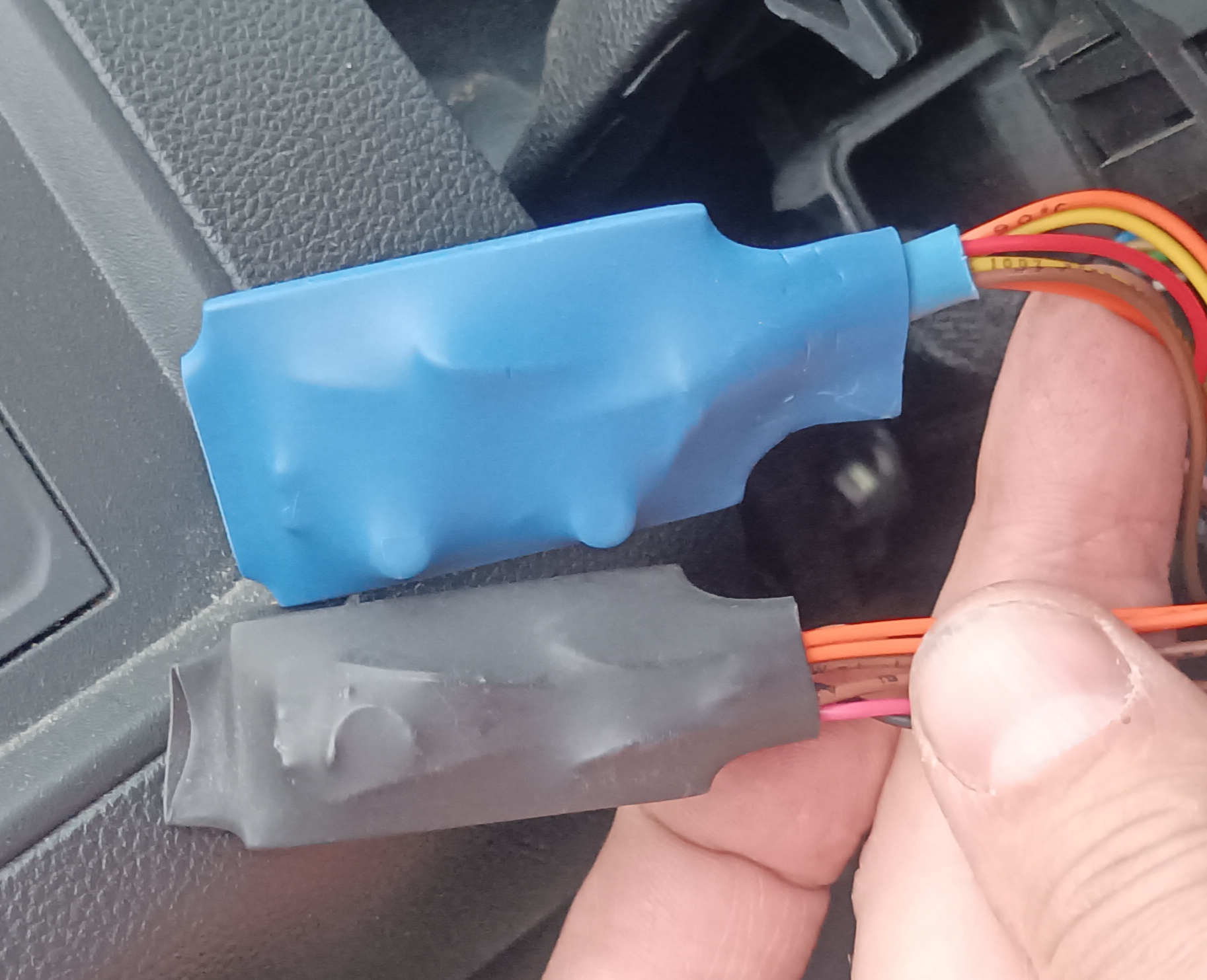

А внешний вид готовой платы

Общий размер платы уменьшился, и при включении зажигания не активируется ни какой режим.

[Vit161]

Сообщение от VvovV

Всем добрый день. Хочу поделиться, что доработанная схема успешно работает.
Окончательно она выглядит так

Я правильно понимаю, что к этому нужно приобретать руль от Арканы с кнопками круиз-контроля, а для комплектации Life нужны дополнительные танцы с бубном в виде установки подрулевого шлейфа на 16 контактов?

[VvovV]

На самом деле на барахолках можно купить одни кнопки без руля сэкономив примерно половину стоимости. Про шлейф ни чего сказать не могу - у меня комплектация предпоследняя.

[Дмитрий Сталь]

VvovV,

[Madi]

Наконец-то и у меня появился КК. Купил на авито руль от арканы за 11 тыс с доставкой. Приехал в Санкт-Петербург к Максиму, который делал круиз для автора канала на ютубе Дастер Про. И за 6 тыс он переставил блоки кнопок на мой руль, добавил плату прерывания. В городе проверил ограничитель скорости, на трассе круиз контроль. И что это раньше не сделал то... Пятка теперь не болит. Всю обратную дорогу привыкал газовать/сбрасывать скорость кнопками. Впервые съездил в Северную столицу на машине, классная платная дорога на КК скорость 140 по жпс и прешь, главное канистру ДТ взять с собой, чтобы не стоять в очереди... но это уже другая тема.

Старый блок кнопок с заглушкой переставили на купленный руль, вот теперь думаю, что с ним делать.

[ДядяСережа]

Сообщение от Madi

Купил на авито руль от арканы

У меня штатный руль такой. Индикация КК на щитке по-другому, зеленая и красная лампочки с изображением спидометра
