Scorp 3 · 01.12.2017, 18:33

Цитата:

Сообщение от Assa

Не знаю как ты, но я на своей схеме блока моторных предохранителей уже подписал - "реле поддержки зажигания штатного автозапуска" или ты опять в суслика не веришь?

Нет, не верю. Схему надо смотреть, а ее нет. Как оно поддерживает зажигание??? Но если его убрать - писк заслонки исчазает. (правда не уверен, давно это было).

Цитата:

Сообщение от Арамис

Scorp 3,миравтокниг от 2016г рено с 2015 г дастер.

Выложите сканы этих страниц наконец. На словах не могу понять.

Цитата:

Сообщение от Арамис

Scorp 3, а может при сборке поставили за отсутст баков на примерно 50 л

Я мерил руками на 2.0 4х4, результаты выкладывал года полтора назад.

Арамис · 01.12.2017, 20:45

Scorp 3, Я читаю постоянно все темы,научился писать,но не умею выставлять фото...Учусь еще! Поверьте моей информации из этих книг и что дальше??? Выйдем из леса незнания эл системы Дастера всех комплектаций? Удачи!!!

Assa · 02.12.2017, 10:47

Цитата:

Сообщение от Scorp 3

Как оно поддерживает зажигание??? Но если его убрать - писк заслонки исчазает

Я же правильно понимаю что если это реле вытащить - то кнопкой с брелка не заводится, а с замка зажигания заводится как обычно?

Scorp 3 · 02.12.2017, 11:13

Цитата:

Сообщение от Assa

Я же правильно понимаю что если это реле вытащить - то кнопкой с брелка не заводится, а с замка зажигания заводится как обычно?

Нет. С кнопки брелка не знаю, с замка не заводится.

Assa · 02.12.2017, 12:32

И все-таки это поддержка зажигания, но с учетом новой информации сделано скорее всего так: ЭСУД запитывается при подаче на него сигнала зажигания, затем он через 236 реле запитывает всю систему впрыска (в том числе свое основное питание и заслонку). Поэтому я думаю что это реле стоит в этой цепи зажигания на ЭСУД (а на машинах без автозапуска на ЭСУД как обычно заводится зажигание напрямую). Управляет им BCM. При пуске через ЗЗ когда сигнал зажигания появляется на BMC, он включает это реле и зажигание (вернее это уже будет питание от аккума через выделенный предохранитель) через него попадает на ЭСУД. При пуске с кнопки ключа (команду принимает ЦЗ, то есть опять же BCM), он просто включает это реле и соответственно запитывается ЭСУД и схема впрыска, для работы двигателя этого достаточно. При этом основное зажигание не включено (то есть не работает ни приборка, ни свет ничего другого что требует включенного зажигания - только двигатель). Теперь понятно почем это реле небольшое...

Эти домыслы нужно конечно проверять.

Поправка: через 238 реле впрыска, через 236 включается БН

Scorp 3 · 07.12.2017, 05:43

Совершенно неожиданно в почту "угостили" схемами по рестайлу двигатель 410 по "загадочному" реле. Есть еще добрые люди на свете.

СПАСИБО!!!

В основном для комплектации Привележ, F4R410, МКПП, 4х4
Похоже это реле 751 РЕЛЕ "+" ПОСЛЕ ЗАМКА ЗАЖИГАНИЯ № 1. Внимание. Схемы отличаются по комплектациям машины и есть ошибки! Например на машине два правых зеркала 2230, туда, куда должны приходить выходы с реле 751, приходят концы с реле 750, это так на вскидку.
Прежде, что либо делать - проверяйте десять раз соответствие схем и реальности!!!

quq · 07.12.2017, 09:17

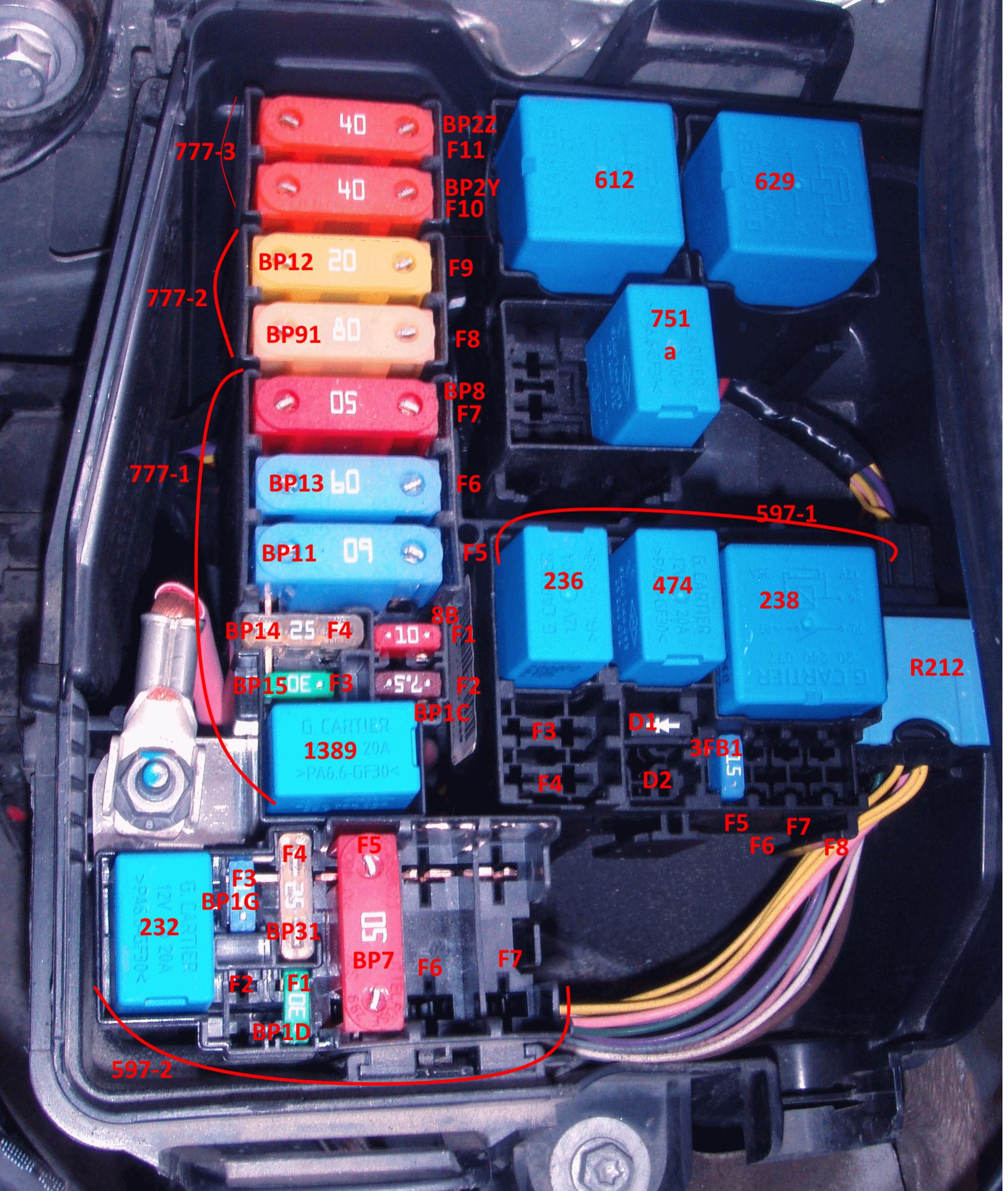

тогда у меня получается так:
612, F10 - подогрев лобового левая зона
629, F11 - подогрев лобового правая зона
751 a - Реле Цепей зажигания, при наличии дистанционного автозапуска (от блока 2003).
Кому он на глаза попадался, расположение, фото?

quq · 07.12.2017, 09:41

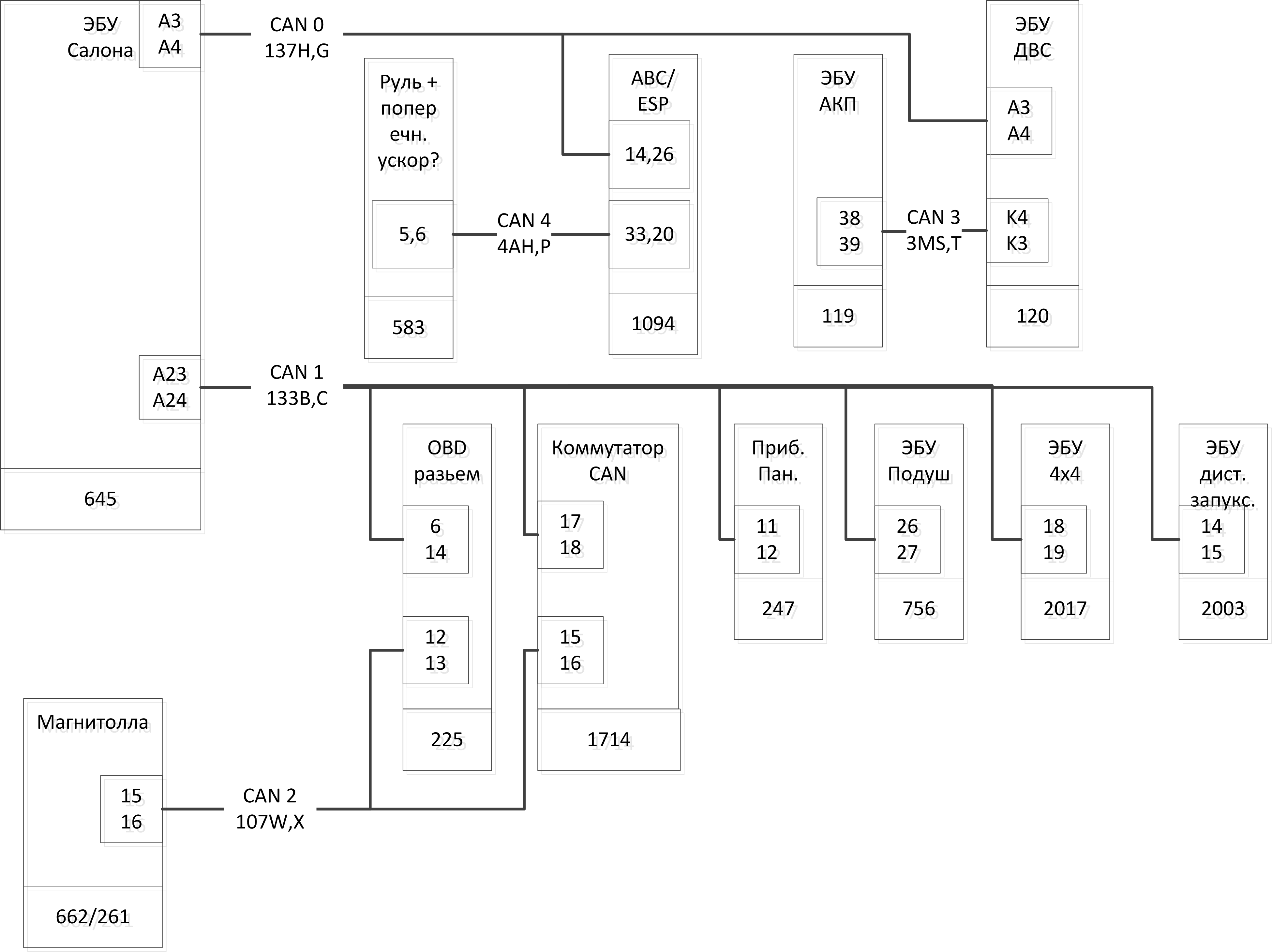

Соответственно схема и CAN шин.

Scorp 3 · 07.12.2017, 11:32

Цитата:

Сообщение от quq

751 a - Реле Цепей зажигания при дистанционном автозапуске (от блока 2003).

Вас не должно путать "при дистанционном автозапуске"! При обычном запуске оно участвует, как наверняка и блок 2003 непосредственным образом!

quq · 07.12.2017, 14:30

Цитата:

Сообщение от Scorp 3

ак наверняка и блок 2003 непосредственным образом

Косоязыкий я

, поправился.

Scorp 3 · 07.12.2017, 14:41

Я сам не вникал, но ты хочешь сказать, что на рестайле разгрузили по току контактную группу ЗЗ, поставив реле 751? Хорошая новость.

Assa · 08.12.2017, 04:38

Не... не для разгрузили ЗЗ по току это. Это видать постепенная подготовка к hands free (авторизация по карте, запуск движка по кнопке), ну и заодно автозапуск замутили. Чудно, схемы появились - а вопросов стало только больше, так как совершенно не понятно как 645 и 2003 взаимодействуют, кто из них какие функции при автозапуске выполняет. Кстати, вроде появился Dialogiys 4.66 от 10.2017, может там про функционал 2003 что-нибудь есть, кто-нибудь качал? Или может найдется еще один добрый дилер-Дед мороз, сюда про 2003 какой-нибудь NT или MR запостит, что бы мы себе голову не сломали...

Scorp 3 · 08.12.2017, 05:01

Цитата:

Сообщение от Assa

Не... не для разгрузили ЗЗ по току это.

Ну как это не разгрузили, если quq правильно зарисовал? На сколько понимаю, контактная не съемная и меняется вместе с ЗЗ + все замки. Стоит все это хренову тучу рублей. А на форуме уже появились жалобы на плохой контакт в ЗЗ.

Assa · 08.12.2017, 07:33

Цитата:

Сообщение от Scorp 3

Ну как это не разгрузили, если quq правильно зарисовал? На сколько понимаю, контактная не съемная и меняется вместе с ЗЗ + все замки. Стоит все это хренову тучу рублей. А на форуме уже появились жалобы на плохой контакт в ЗЗ.

У нас на рестайле ЗЗ и так разгружен, стартер не он крутит

Зарисовано, правильно, это конечно еще больше ЗЗ разгрузит, но я про цель установки 2003. И не забывай, ты за него уже заплатил

сколько там - тысяч пятнадцать? а сколько новый ЗЗ стоит?

Scorp 3 · 08.12.2017, 12:22

Цитата:

Сообщение от Assa

Зарисовано, правильно, это конечно еще больше ЗЗ разгрузит, но я про цель установки 2003.

Замок по току разгрузило реле 751. А 2003 явно нужен для автозапуска по времени или температуре с Медианава. За автозапуск деньги были и так отданы. Реле 751 прицепом пошло, и классным прицепом. Мне нравится.

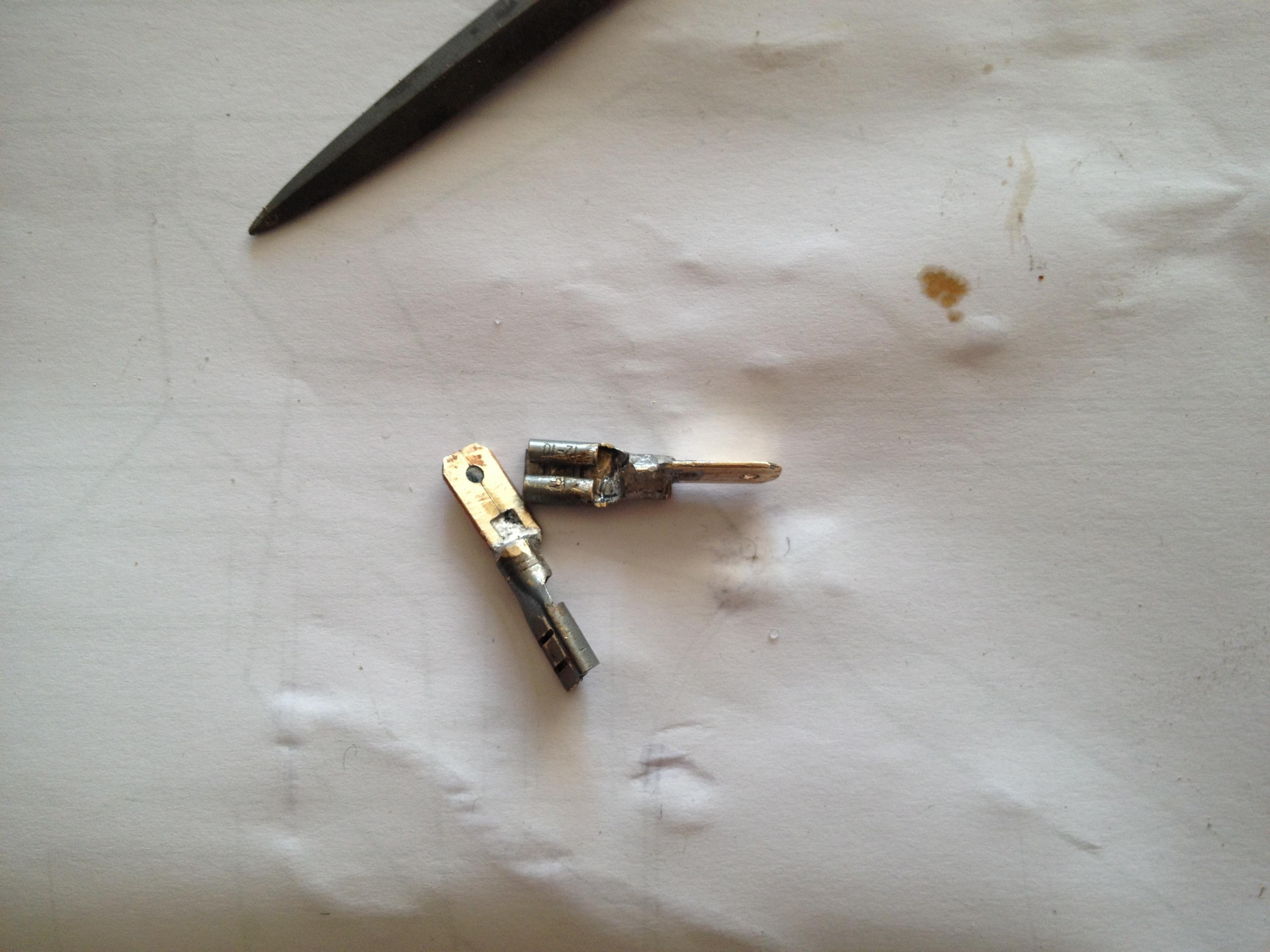

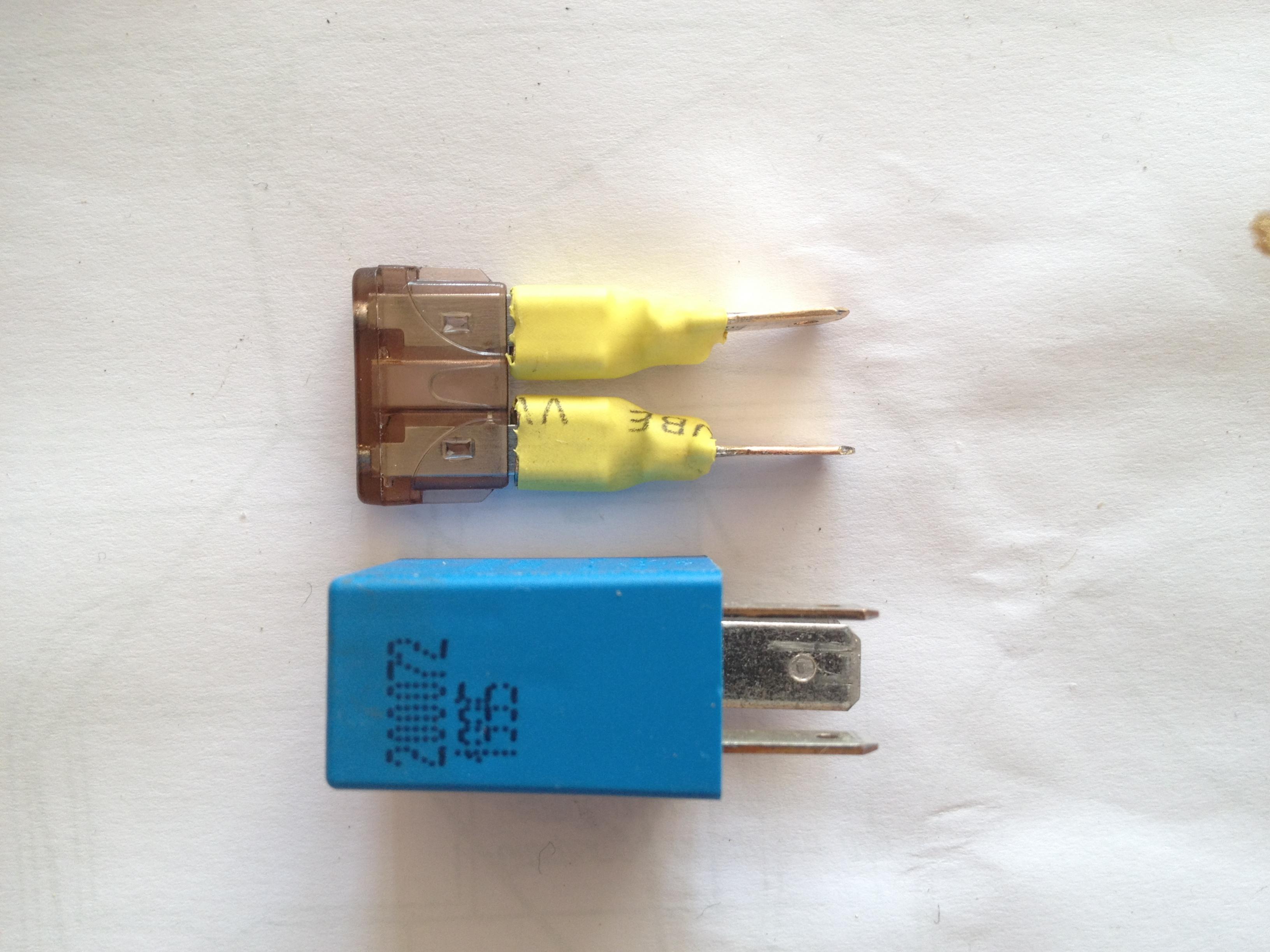

Доделал наконец замену реле 1389. Делал для этого http://www.dusterclubs.ru/vb/showpos...&postcount=467. Проверил, все работает. Спаял через оправку, повторяющую расстояние между ног реле, поставил "честный" предохранитель на 7,5А. Надо было бы на 5А, но нормального не нашел.
Еще выдернул предохранитель обогрева наружных зеркал, мне он за ненадобностью, меньше обороты проседать будут. С удивлением обнаружил на крышке салонных предохранителей место для хранения их же

quq · 14.12.2017, 13:23

Еще плюс реле 2003, вычитал на соседнем форуме:
"При автозапуске дворники остаются в исходном положении в отличие от запуска ключом. Это дает возможность размораживая лобовое разморозить дворники. Для этого необходимо включить дворники и выключить зажигание. Дворники остановятся на стекле в произвольном месте, не внизу. Теперь выключите дворники. При автозапуске по времени или дистанционно дворники остаются в этом положении и оттаивают вместе со стеклом."

Kirill_19 · 13.01.2018, 18:34

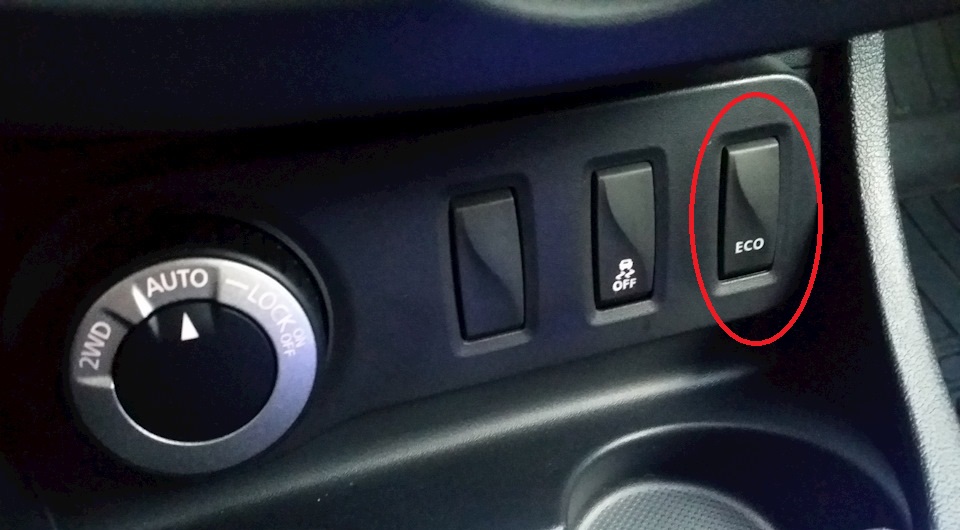

Доброго времени суток, может найдётся у кого схема куда идут с кнопки ECO 3 провода ?

Kirill_19 · 14.01.2018, 00:16

Схему проводки нашёл, идут на приборку, теперь бы распиновку разъема приборной панели найти

Assa · 15.01.2018, 07:59

Цитата:

Сообщение от Kirill_19

Доброго времени суток, может найдётся у кого схема куда идут с кнопки ECO 3 провода ?

Кнопка ECO (1629) по схеме идет на ЦЭКБС (645).

0080_A3.PDF

Assa · 15.01.2018, 08:05

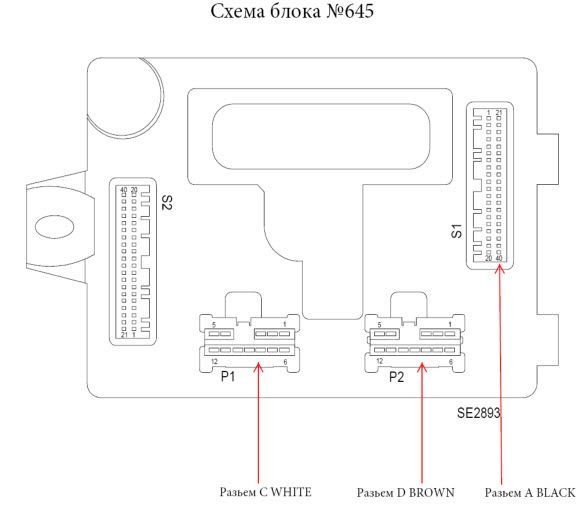

Белый 12-пиновый разъем P1 (Разъем C), контакт C7.
