Продам Удлинитель синала поворота.

[sova]

Предлагаю удлинитель сигнала поворота.

предыдущая версия (не актуально)

1. с фиксированным количеством миганий.
   По умолчанию прошивается 4 мигания. По желанию заказчика можно установить любое количество, в пределах разумного.
   В процессе эксплуатации изменить количество миганий можно, только используя специальный программатор для микроконтроллеров.
   Инструкция.

   + Нажмите здесь, чтобы увидеть скрытый текст


2. с программируемым количеством миганий.
   Количество миганий программируется пользователем от 0 (удлинитель выключен) до 10 ( 7,8 секунды).
   Программирование производится переключателем поворота. Для входа в режим программирования, при выключенном зажигании включаем поворотник в любую сторону. Затем включаем зажигание и шесть раз переводим переключатель из одного, крайнего положения в другое и в конце оставляем его в нейтральном положении. На каждое действие не более 1,5 секунды. Если инициализация прошла успешно поворотник мигнет два раза сначала в одну сторону, затем два раза в другую. Это означает,что вход выполнен и можно приступать непосредственно к программированию. Для этого включаем переключатель в любую сторону, отсчитываем необходимое количество миганий и выключаем. (Если было отсчитано более 10 миганий, удлинитель сбросится на значение по умолчанию - 4 мигания). Далее поворотники снова мигнут два раза сначала в одну сторону, затем два раза в другую. Это значит, что программирование завершено успешно. Теперь при коротком нажатии на переключатель поворотники будут отрабатывать запрограммированное число раз. В остальном схема работает также, как и удлинитель с фиксированным количеством миганий.
   Удлинители не имеют возможности отключить ошибочно включенный сигнал, по этому не рекомендуется программировать слишком большое количество миганий.
   Программирование

   + Нажмите здесь, чтобы увидеть скрытый текст



Текущая версия.
Технические характеристики.
Напряжение питания 10…18В
Потребляемый ток, не более 8 мА
Максимальный ток коммутации 100 мА
Входное напряжение ( высокий уровень), не более 20 В
Входное напряжение (активный уровень низкий), не более 0,6 В
Габаритные размеры 11мм х 22мм
Длина соединительных проводов,
красного 150мм
остальных 120мм
Время удлинения сигнала поворота, программируемое 0...5 секунд или от 0 до 6 миганий (зависит от частоты мигания)

Инструкция.

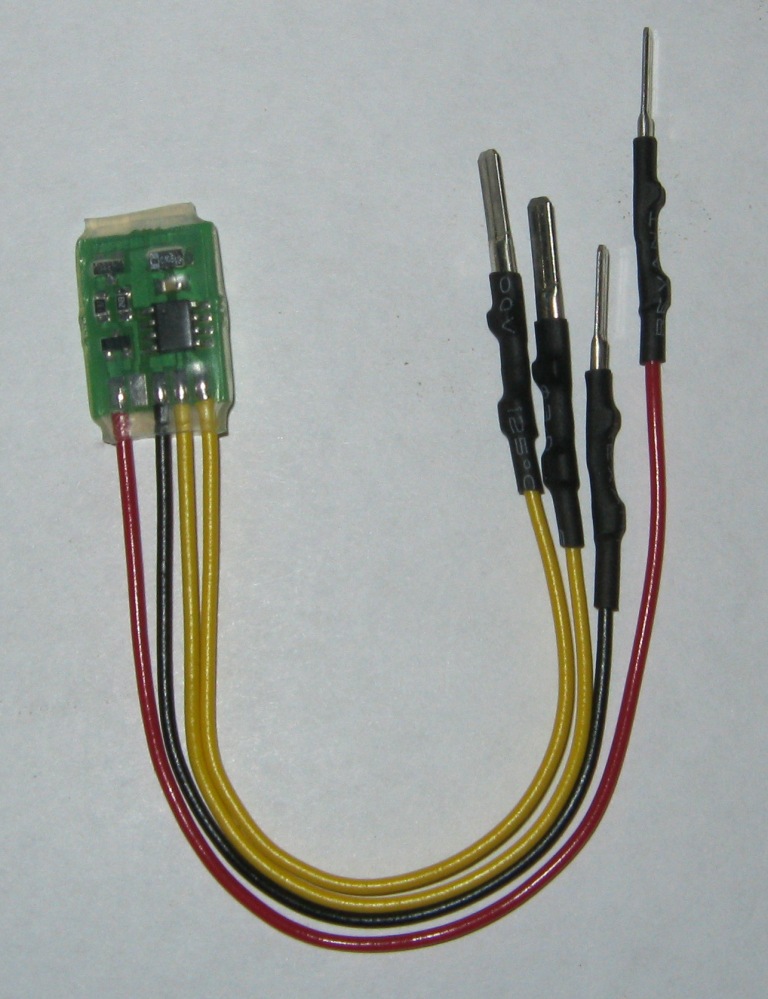

Внешний вид.

Схема. Прошивка.

Стоимость удлинителя - 480р.
Доставка почтой России (отправление 1го класса с объявленной ценностью), +260р. к стоимости заказа. (Наложенным платежом не отправляю. Извините!)
Способ оплаты: Киви кошелек или на карту Сбербанка.

На какие автомобили подходит удлинитель

Мне часто задаю вопрос по поводу совместимости удлинителя с другими марками машин.
Ниже список машин, к которым он точно подходит и на которых проверялся:

+ Нажмите здесь, чтобы увидеть скрытый текст

Dacia Logan
Dacia MCV
Lada Largus
Renault Duster
Renault Logan
Renault Sandero
Nissan Almera (G15)
Lexus II RX 300, 2005 г.в.
Lada Priora

У удлинителя есть два основных ограничения:

• Общий провод переключателя должен соединяться с массой.
• Ток в цепи переключателя не должен превышать 100мА.

По этому, теоретически, удлинитель может быть совместим с некоторыми автомобилями из списка ниже, в зависимости от модельного года и комплектации.
Ни на одной из этих машин удлинитель пока не проверялся. Каждый конкретный случай надо рассматривать отдельно.

+ Нажмите здесь, чтобы увидеть скрытый текст

BMW E 38
BMW E 39
Chery Tiggo
Honda Accord
Honda Pilot
Jeep Liberty
Mazda 3
Mazda 6
Mazda CX-7
Nissan Note
Skoda Fabia
Subaru Forester
Subaru Tribeca
Suzuki Grand Vitara
Suzuki SX4
Toyota Camry
Toyota Corolla
Toyota Corolla Fielder
Toyota Hilux
Toyota Land Cruiser (120) Prado
Toyota Land Cruiser 100
Toyota Land Cruiser 200
Toyota RAV 4
Toyota Venza

[sova]

Сообщение от Диман82

Добрый вечер! Есть желание поставить в поворотники диоды. Не подскажете
что сделать для нормального моргания. На каждую лампу лень по резистору
ставить.

Тема не совсем о том.

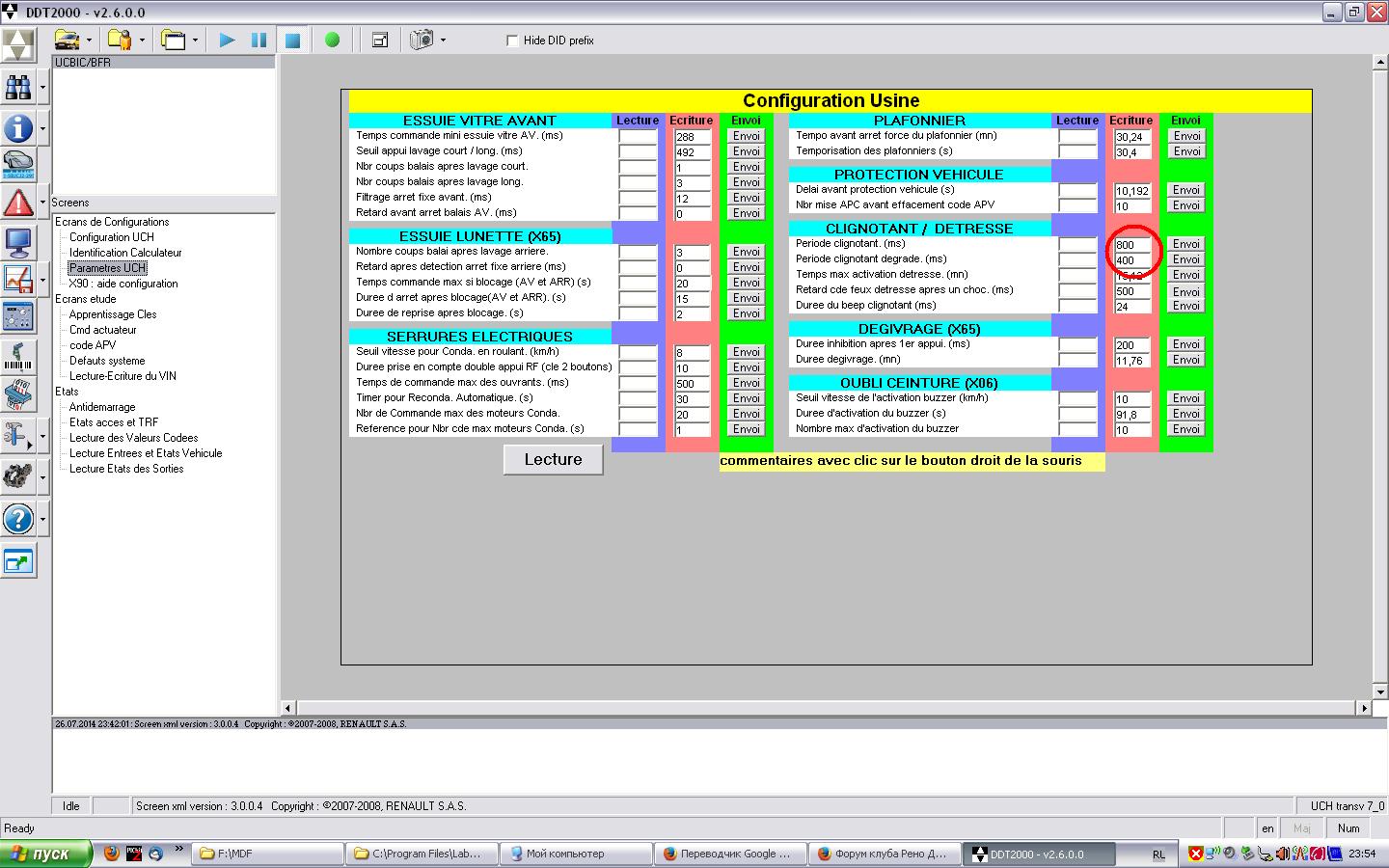

Можно перепрограммировать коммутационный блок салона. На рисунке обведено красным:
800 - Период мигания
400 - Период мигания в случае неисправности.
Если вместо 400 записать 800 ,мигать должны нормально. На практике не проверял.
Давайте попросим модераторов перенести в какую нибудь более соответствующую тему.

[shultz]

По сабжу: позвонил, заехал, купил, тем же вечером поставил минут за 10 (винты кожуха рулевой колонки нащупывал и крутил дольше, чем подключал сам "гаджет".
Всё работает чётко, моя доволен, Юрий - спасибо ещё раз!

[Karan_dash]

sova, Вопрос не по теме, а что за програмка на скрине, и где её взять?
И как подключаетесь к компу??

[sova]

Сообщение от Karan_dash

sova, Вопрос не по теме, а что за програмка на скрине, и где её взять?
И как подключаетесь к компу??

DDT2000. Тема здесь, пост 15 и 20.

[alexknave]

можно тоже закозать сей девайс?!

[khabirovrt]

Интересует аналогичный вопрос по покупке девайса

[Tim-S]

А возможна ли установка на логан этого девайса?

[sova]

Сообщение от alexknave

можно тоже закозать сей девайс?!

Сообщение от khabirovrt

Интересует аналогичный вопрос по покупке девайса

К сожалению на сегодняшний день готовых нет. Будут в четверг - пятницу. Заказал комплектующие - жду. Всем кто оставил заявку здесь или в ЛС отпишусь по готовности. Спасибо!

Сообщение от Tim-S

А возможна ли установка на логан этого девайса?

Да, возможна на все логаноподобные, а так же на другие марки у которых переключатель поворота коммутируется на массу и ток в его цепи не превышает 20мА.

P.S. На следующей неделе появится удлинитель с программируемым количеством миганий.

[Tim-S]

тогда хочу такой себе как заказть? Инструкция есть по установке?

[sova]

Сообщение от Tim-S

тогда хочу такой себе как заказть? Инструкция есть по установке?

Уже заказали, по готовности, сообщу реквизиты для оплаты. Спасибо!
В шапке есть ссылка на инструкцию

[khabirovrt]

Сообщение от sova

P.S. На следующей неделе появится удлинитель с программируемым количеством миганий.

Жду такие. Требуемое количество - 2 шт

[sova]

Сообщение от khabirovrt

Жду такие

Ок!

[alexknave]

прошу поставить меня в очередь!))))

[sova]

Сообщение от alexknave

прошу поставить меня в очередь!)))

Сделано.

[negvE]

Приветствую! Прошу и меня в очередь!)

[sova]

Сообщение от negvE

Приветствую! Прошу и меня в очередь!)

ОК!

[sova]

Представляю вашему вниманию удлинитель сигнала поворота с программируемым количеством миганий, от 1 до 10.

Программирование производится переключателем поворота. Для входа в режим программирования, при выключенном зажигании включаем поворотник в любую сторону. Затем включаем зажигание и шесть раз переводим переключатель из одного, крайнего положения в другое и в конце оставляем его в нейтральном положении. На каждое действие не более 1,5 секунды. Если инициализация прошла успешно поворотник мигнет два раза сначала в одну сторону, затем два раза в другую. Это означает,что вход выполнен и можно приступать непосредственно к программированию. Для этого включаем переключатель в любую сторону, отсчитываем необходимое количество миганий и выключаем. Далее поворотники снова мигнут два раза сначала в одну сторону, затем два раза в другую. Это значит, что программирование завершено успешно. теперь при коротком нажатии на переключатель поворотники будут отрабатывать запрограммированное число раз. В остальном схема работает также, как и удлинитель с фиксированным количеством миганий.
Программируемый удлинитель доступен для заказа по цене 450р.
Способ оплаты: Киви кошелек или на карту Сбербанка.
Доставка почтой России, +200р. к стоимости заказа.

[negvE]

Деньги (550 руб.) перечислил в 10:19 на карту сбера с карты №...8983. Данные отправил в личку.

[ivanovskii]

Заказываю удлинитель сигнала поворота за 350р.

[Igorello]

А я уже купил не программируемый, если бы знал что будет программируемый, то купил бы его! Куда теперь его деть, может его можно переделать? Или обмен с доплатой?
