Штатная камера заднего вида для DUSTER (РАЗРАБОТКА ЗАВЕРШЕНА!!!)

[DaveMF]

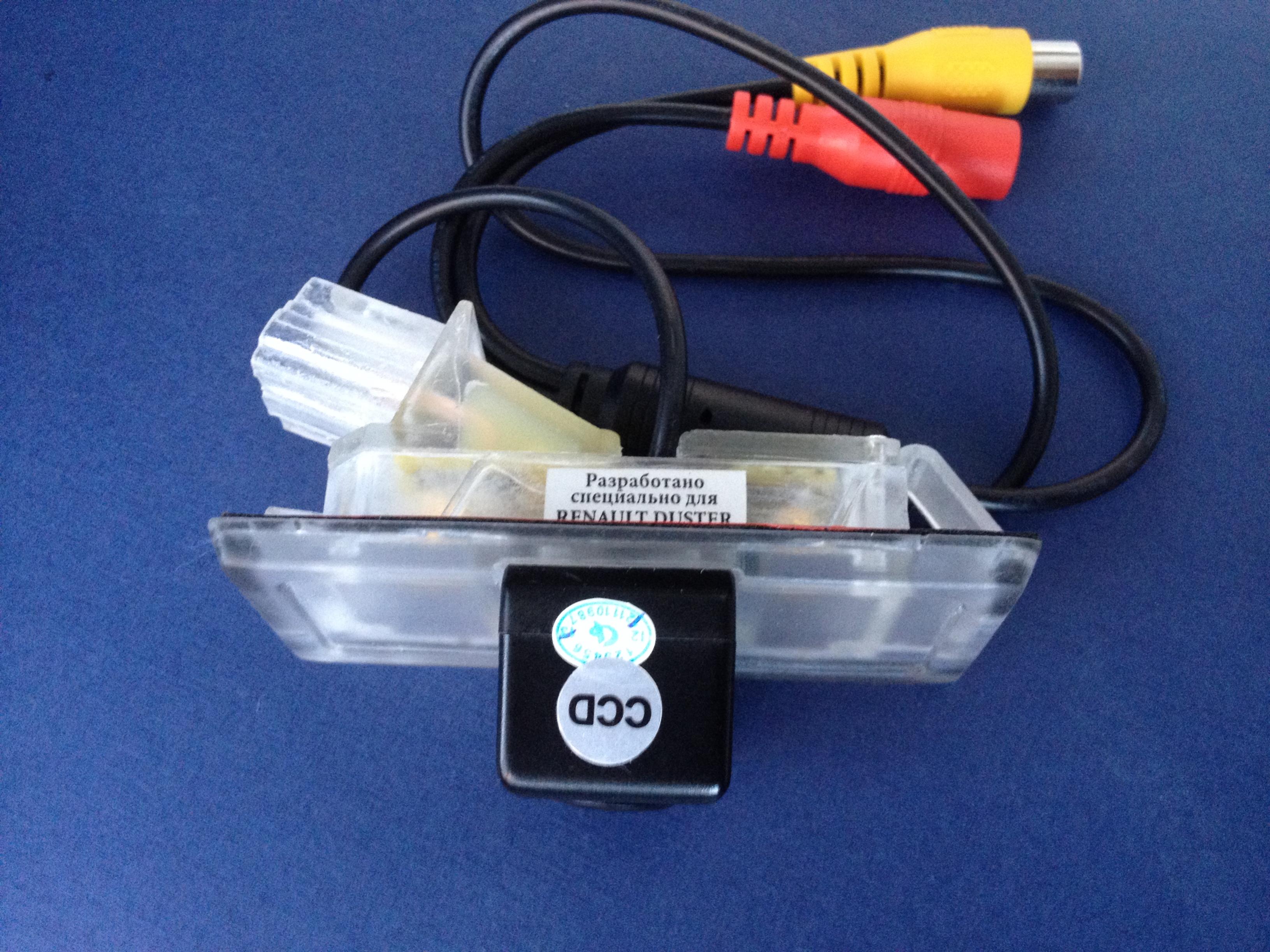

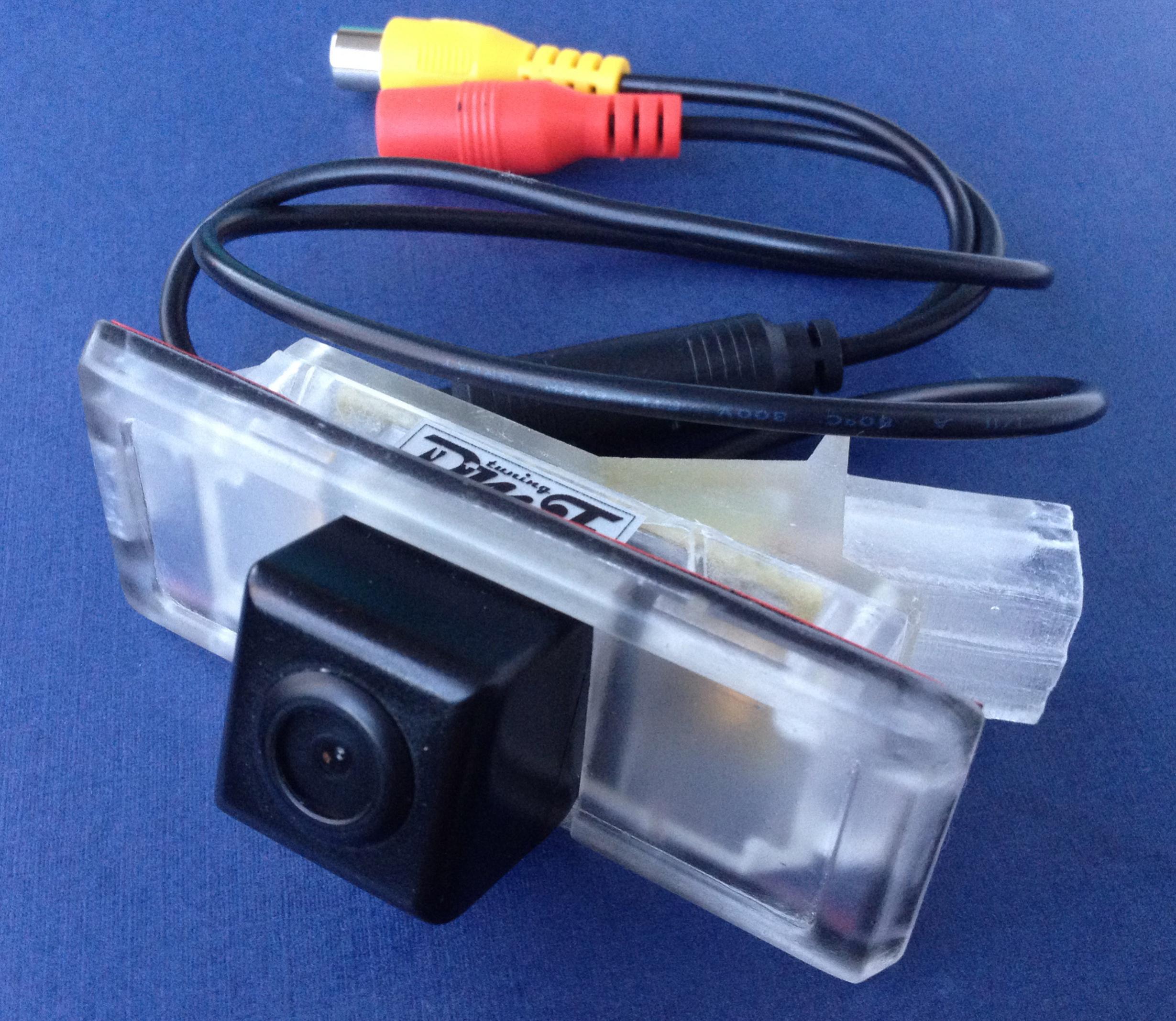

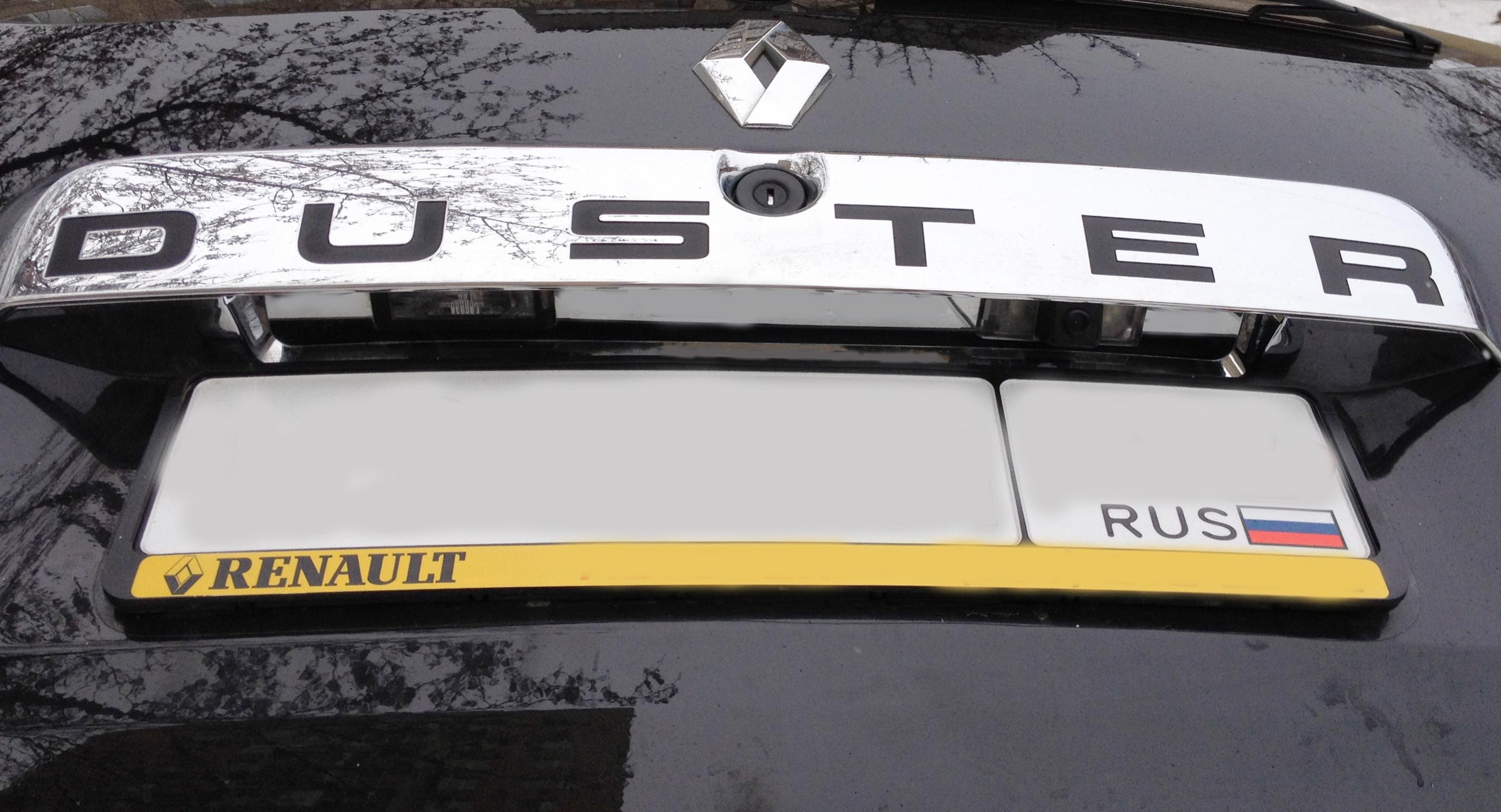

Завершена разработка и готов полностью рабочий вариант!

Всем желающим могу изготовить, но только под заказ, держать на руках нет смысла. И самих камер нет, придется заказывать.

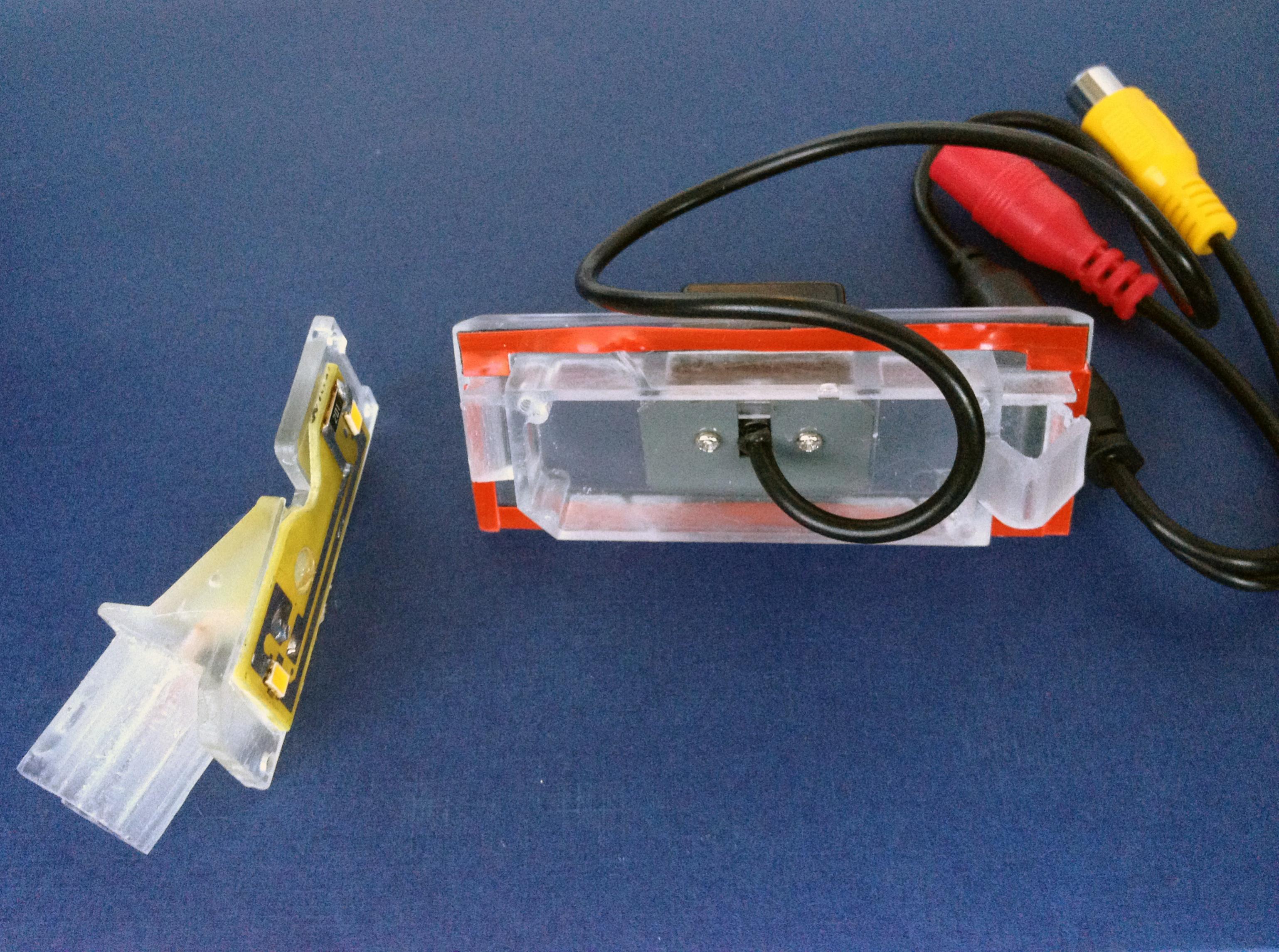

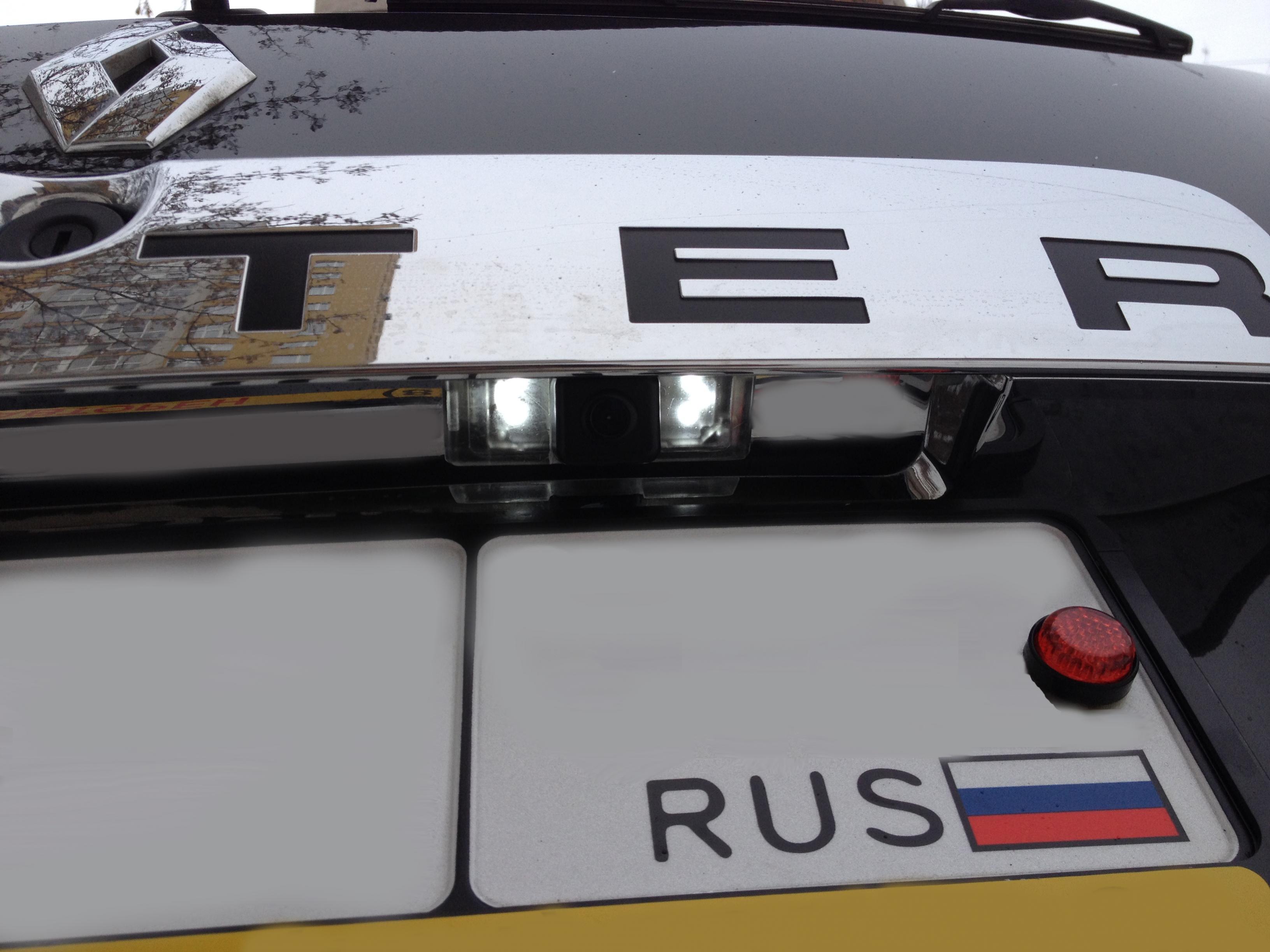

В вариант с камерой входит:
1. Камера + плафон с подсветкой;

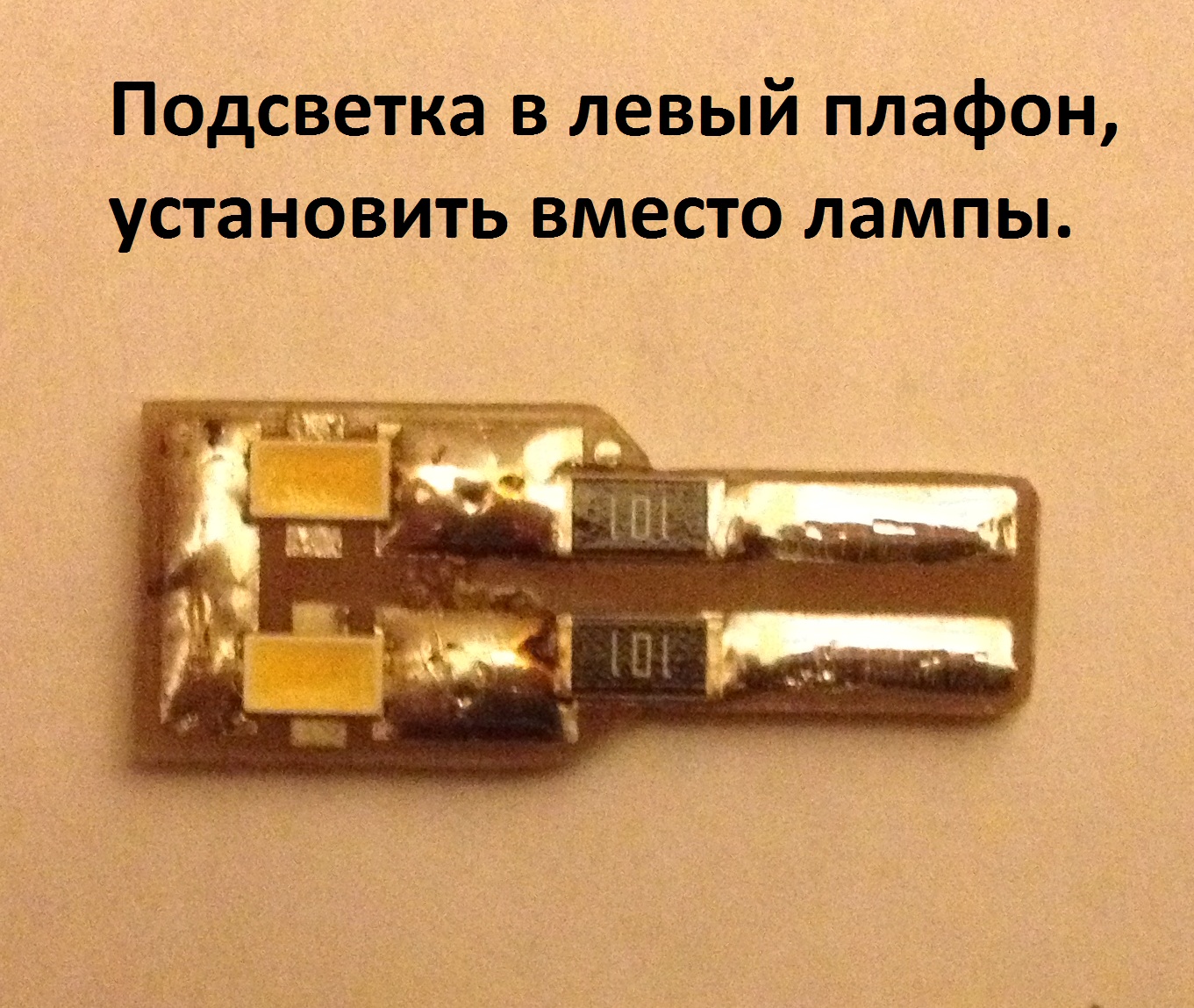

2. Платка для подсветки во второй плафон (дорабатывать и клеить ничего не надо, встает вместо штатной лампочки);
3. Кабель питания камеры 1метр;
4. Кабель видеосигнальный 5 метров.

В вариант без камеры входит:
1. Плафон с подсветкой;
2. Платка для подсветки во второй плафон.

Инструкция по установке камеры (без прокладки кабелей к видеомонитору) в приложении.

[DaveMF]

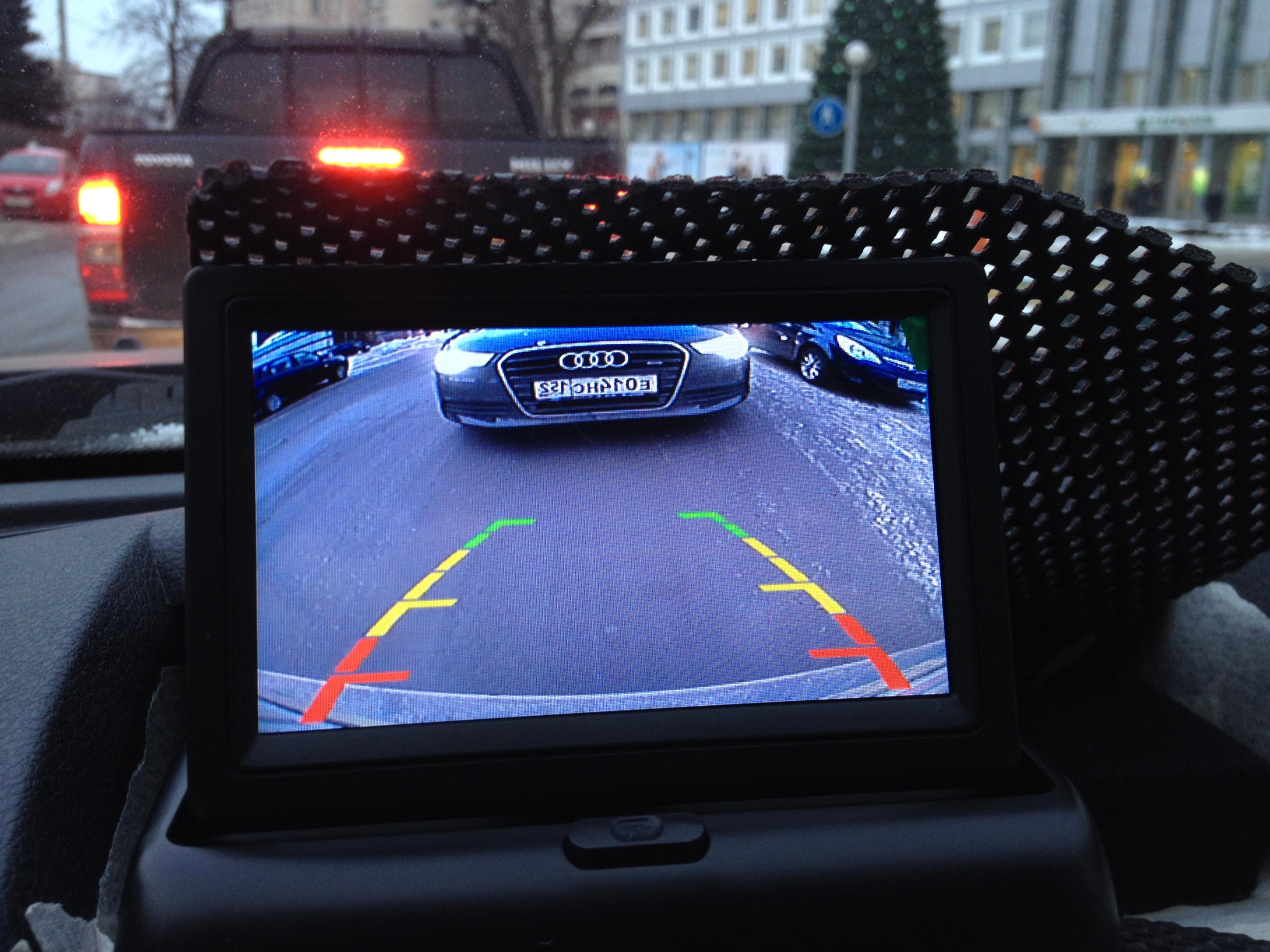

Создаю отдельную тему - отчет по разработке штатного плафона подсветки номера с камерой заднего вида. Изображение планируется выводит на [Ссылки могут видеть только зарегистрированные пользователи. ] (на андройде 4.2.2, 4 ядра, 2 Гига ), который тоже в разработке

13.02.2014 - уже изготовлены макеты и проведены натурные испытания.

25.02.2014 - Изготовлена форма для отливки и отлиты первые 2 образца!

02.03.2014 - Завершена разработка и готов полностью рабочий вариант!

PS:

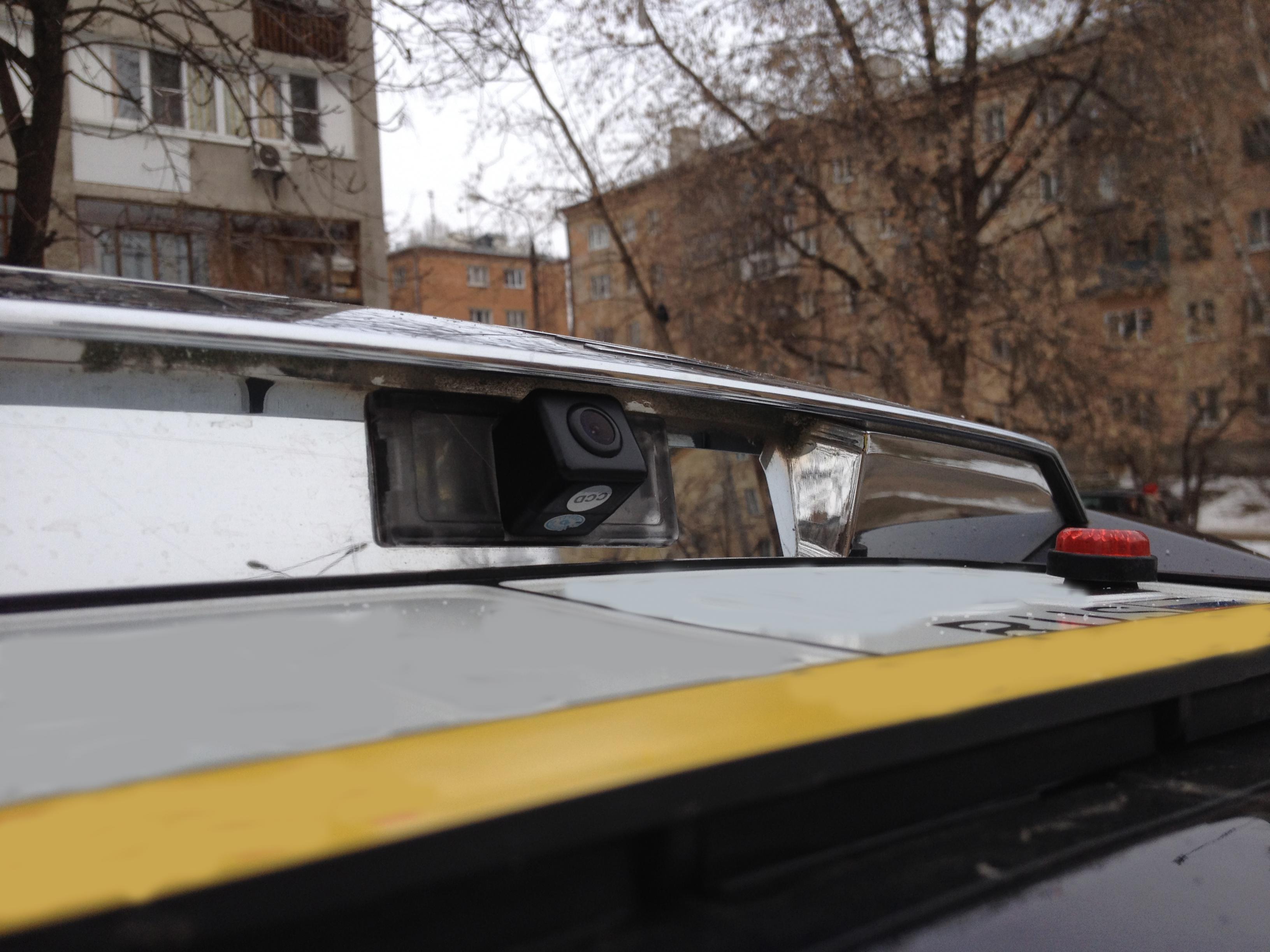

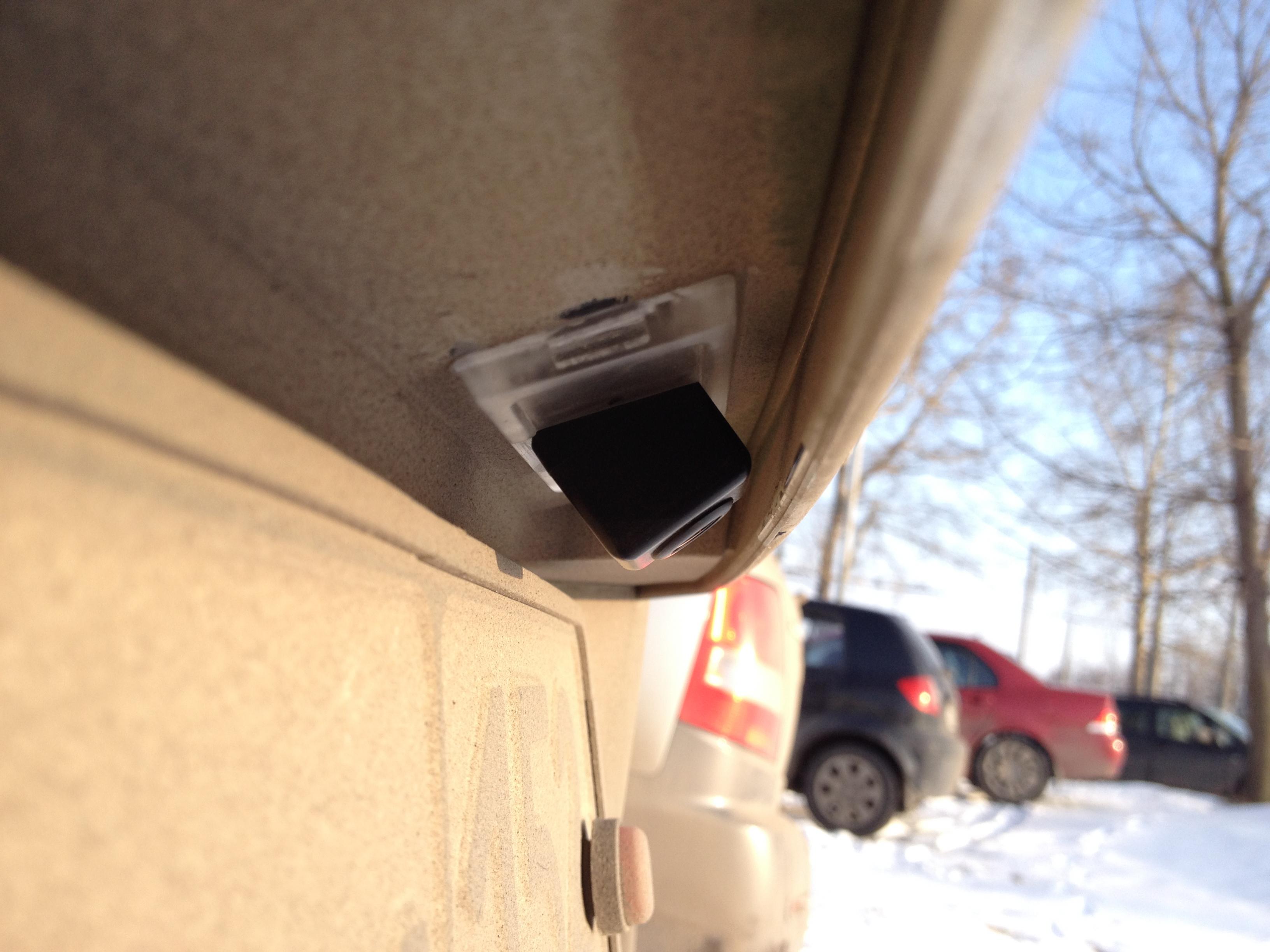

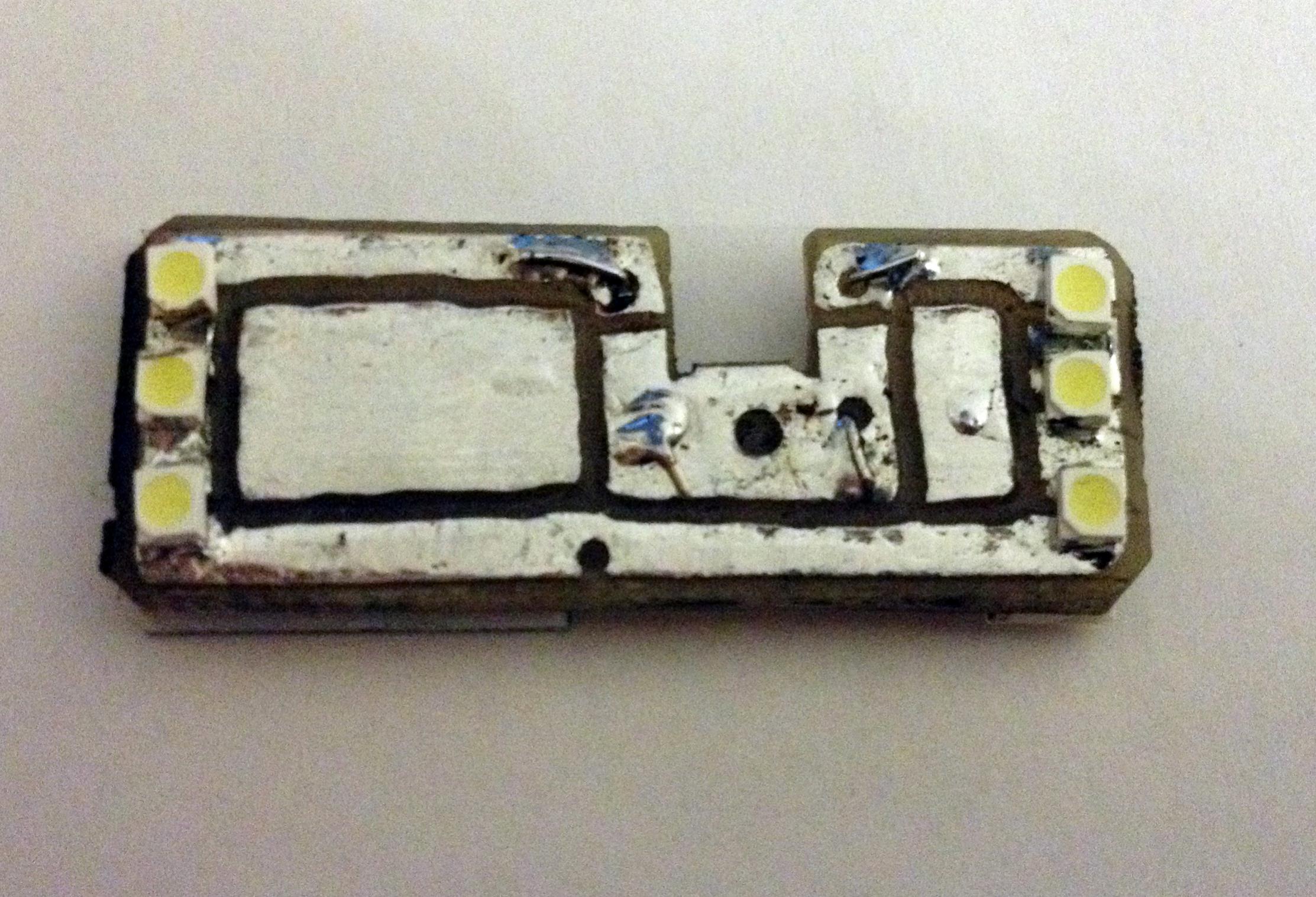

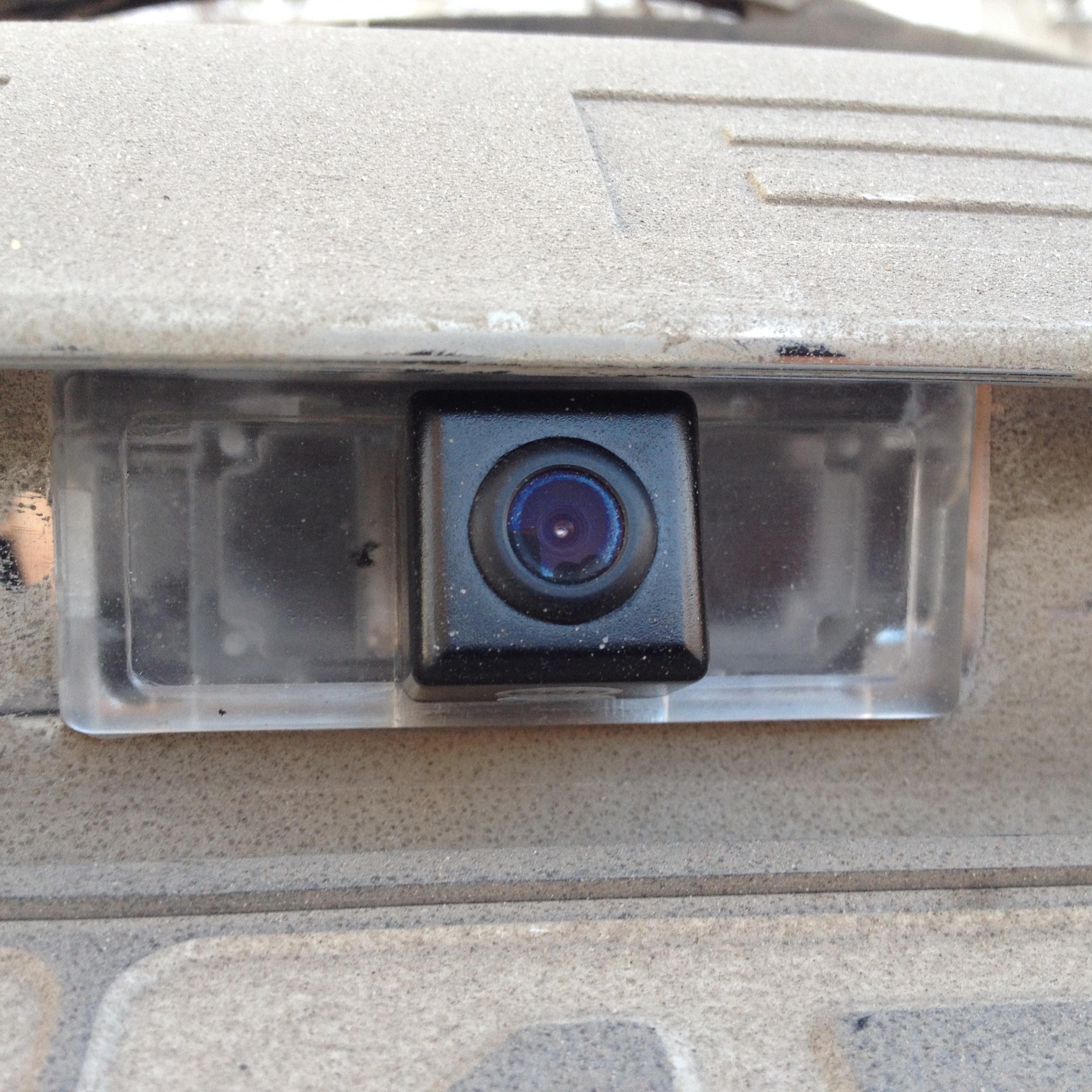

А началось все с того, что купив камеру для дастера, она совсем не подошла. И я врезал блок камеры в родной плафон подсветки намера. Пришлось отрезать лампу, но вместо нее я установил 6 светодиодов и ограничил им ток в 2 раза меньше номинала, при этом они совсем перестали греться. Рабочее напряжение принято за 14,4В, а не как у китайских 12В, мои уже 3 месяца светят и не перегорают от перенапряжения.

[DaveMF]

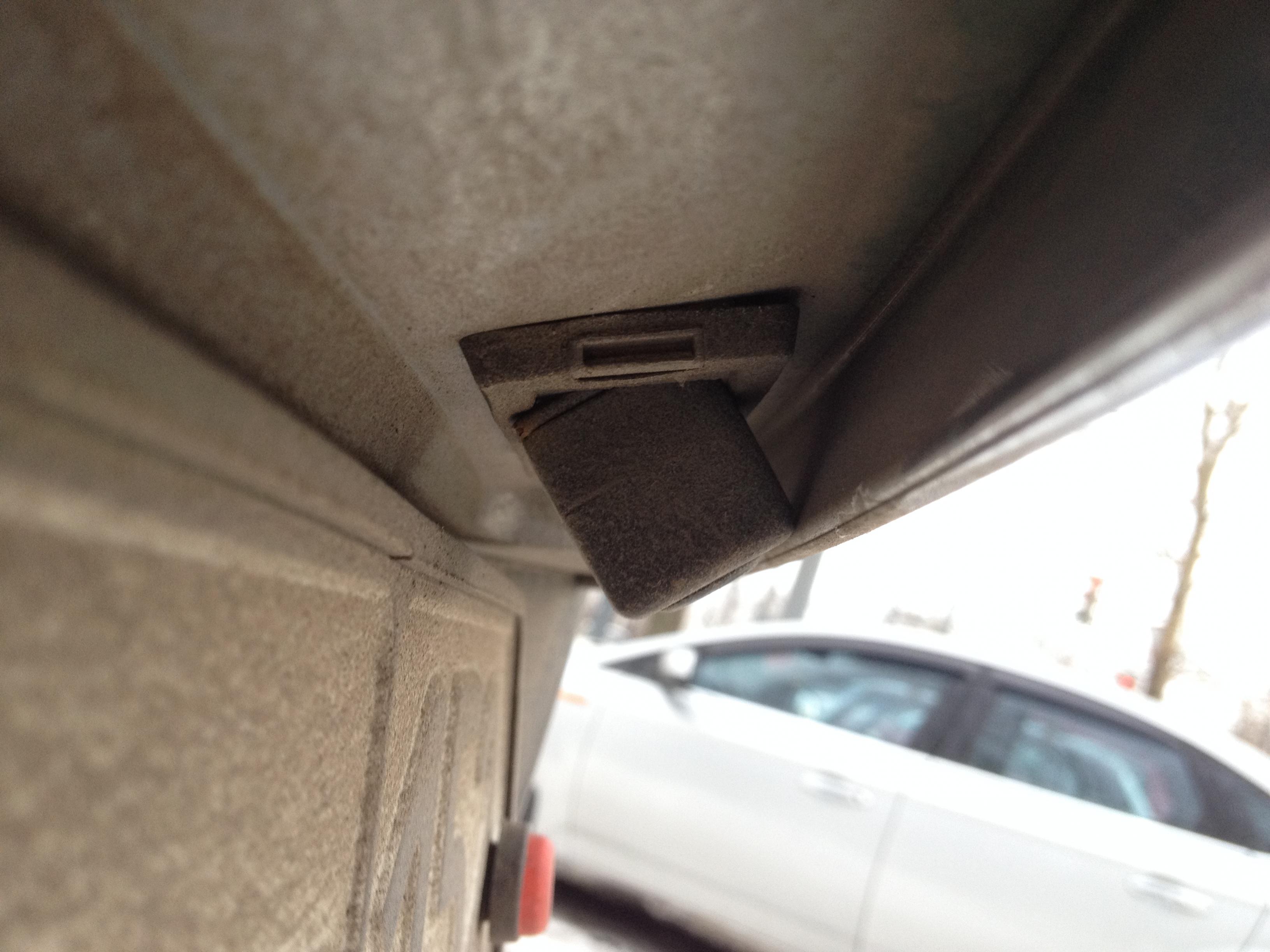

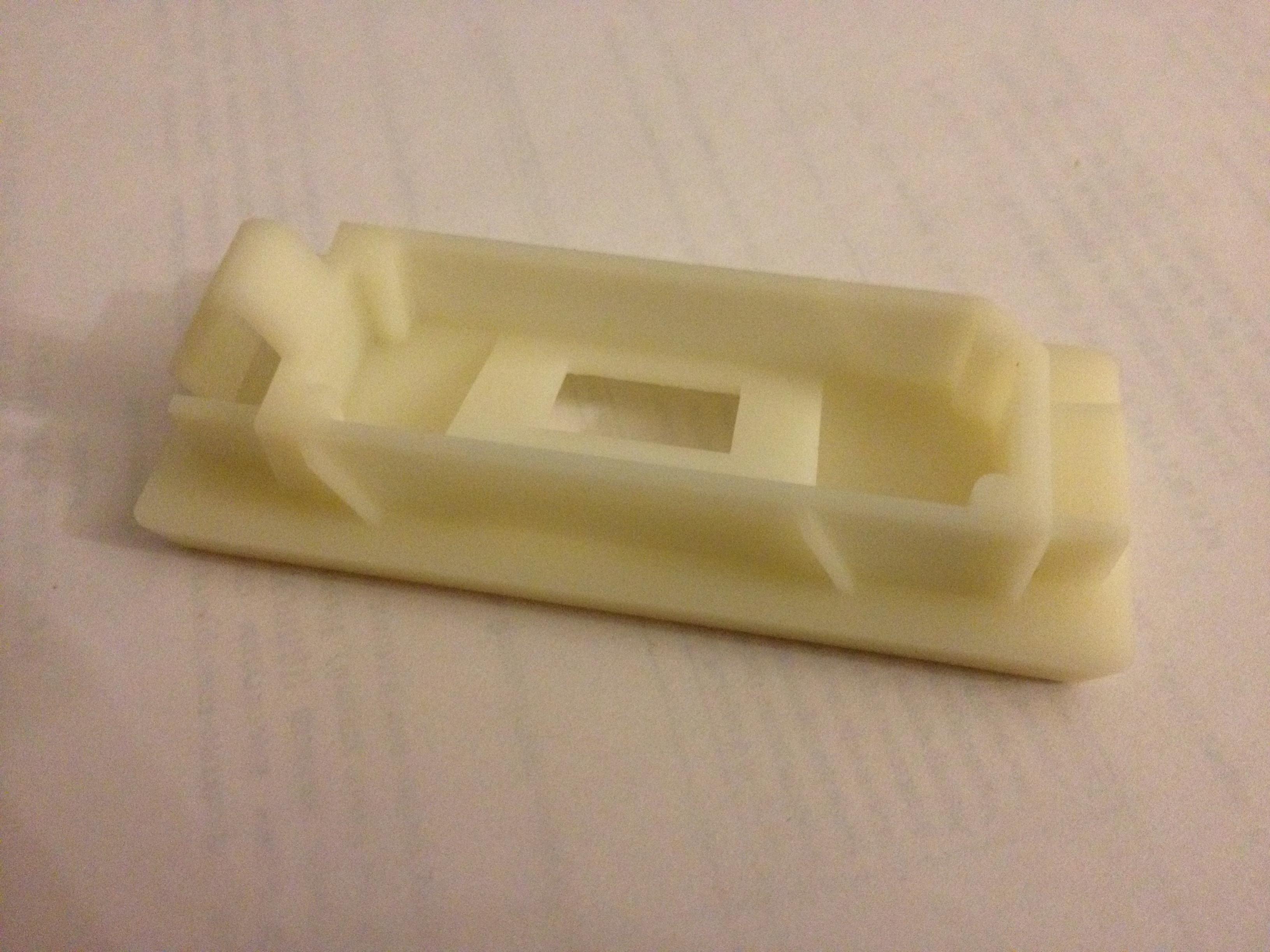

Изготовлен новый макет с доработанными упорами. Осталось пару штрихов и можно отливать форму для отливки из прозрачного пластика.

[DaveMF]

Очень грубый макет, светодиодной подсветки номера лампы с камерой.

[aleks.mishin2013]

Очень интересная задумка. А чем заводская камера не подошла? Я установил интровскую но разметка смешена и расстояние по ней не определишь. У Вас я посмотрел камера наклонена ниже чем у меня надо тоже поэксперементировать с углом наклона.

[archibalddias]

DaveMF, учитывая что у нас кузов универсал имелобы смысл ставить камеру внутри салона и использовать штатный задний дворник для протирки стекла' а к камере установленной снаружи придётся регулярно ходить с тряпкой,- что и делают с завидным постаянством владельцы люксовых брендов, ... ну или их водители.

[TiranaY]

А если прилепить камеру заднего вида на спойлер, высоко будет висеть, обзор будет шире и пачкаться уж точно будет меньше при движении

[DaveMF]

Сообщение от aleks.mishin2013

Очень интересная задумка. А чем заводская камера не подошла? Я установил интровскую но разметка смешена и расстояние по ней не определишь. У Вас я посмотрел камера наклонена ниже чем у меня надо тоже поэксперементировать с углом наклона.

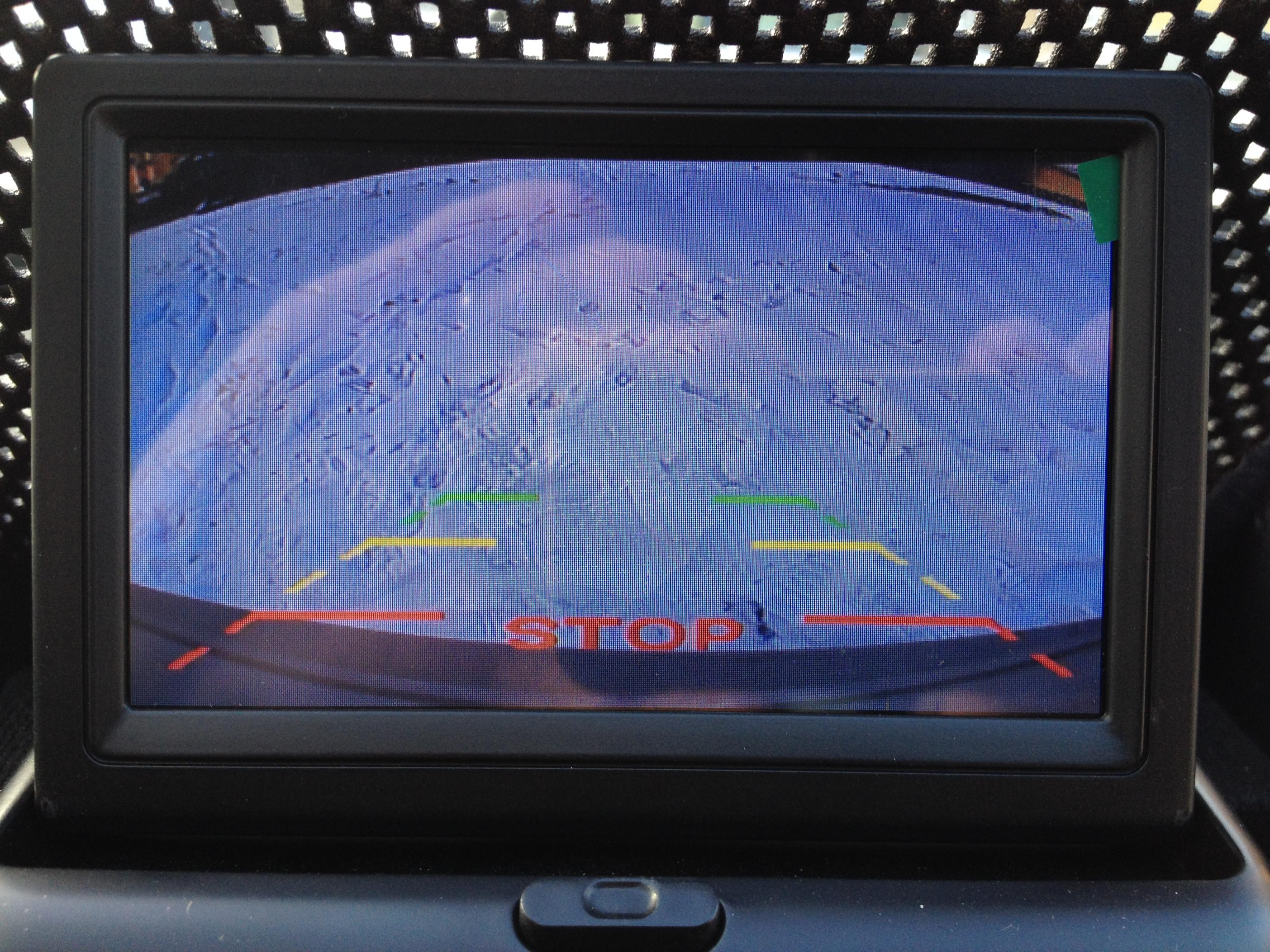

Очень интересно бы посмотреть на "заводскую" камеру.Заводской не существует, а аналогов, подходящих по креплению и углу я не встречал. Насчет разметки, она мне не нужна, парктроник показывает расстояние, а камера это оценочный прибор, ей нельзя измерять расстояние, т.к. она не в масштабе 1:1 показывает.



---------- Добавлено в 06:54 ---------- Предыдущее написано было в 06:52 ----------

Сообщение от archibalddias

DaveMF, учитывая что у нас кузов универсал имелобы смысл ставить камеру внутри салона и использовать штатный задний дворник для протирки стекла' а к камере установленной снаружи придётся регулярно ходить с тряпкой,- что и делают с завидным постаянством владельцы люксовых брендов, ... ну или их водители.

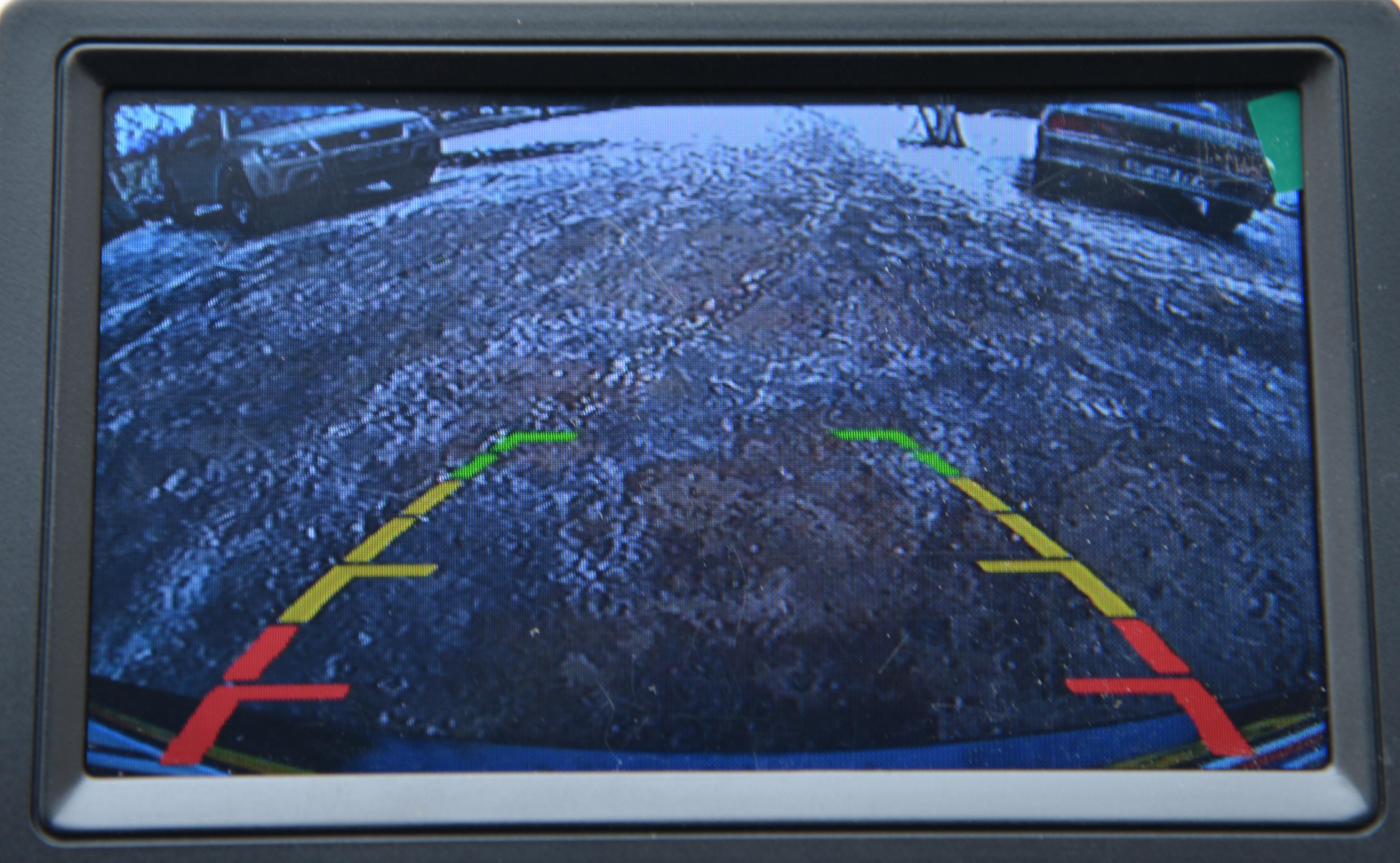

Ставить в салон и на сполер бесполезно, т.к. в камеру ДОЛЖЕН БЫТЬ ВИДЕН БАМПЕР! Если не видно бампера, то камера теряет весь смысл.

А насчет того что пачкается, то не часто я ее и протираю, а если совсем влом протирать, то поставить можно омыватель камеры!

[Дуся 69]

Сообщение от archibalddias

DaveMF, учитывая что у нас кузов универсал имелобы смысл ставить камеру внутри салона и использовать штатный задний дворник для протирки стекла' а к камере установленной снаружи придётся регулярно ходить с тряпкой,- что и делают с завидным постаянством владельцы люксовых брендов, ... ну или их водители.

Ставил я две задн. камеры, одна из них в салон, на доп. сигнал тормоза. Отказался от этого варианта , не видит камера ни бампера , ни фаркопа. Вид через эту камеру , как в зеркало задн. вида. Не советую этот вариант, трата времени !!!!

[TiranaY]

Пасиб за пояснения)

[DaveMF]

Спешу сообщить, камера готова на 90%!
Формы для отливки готовы!

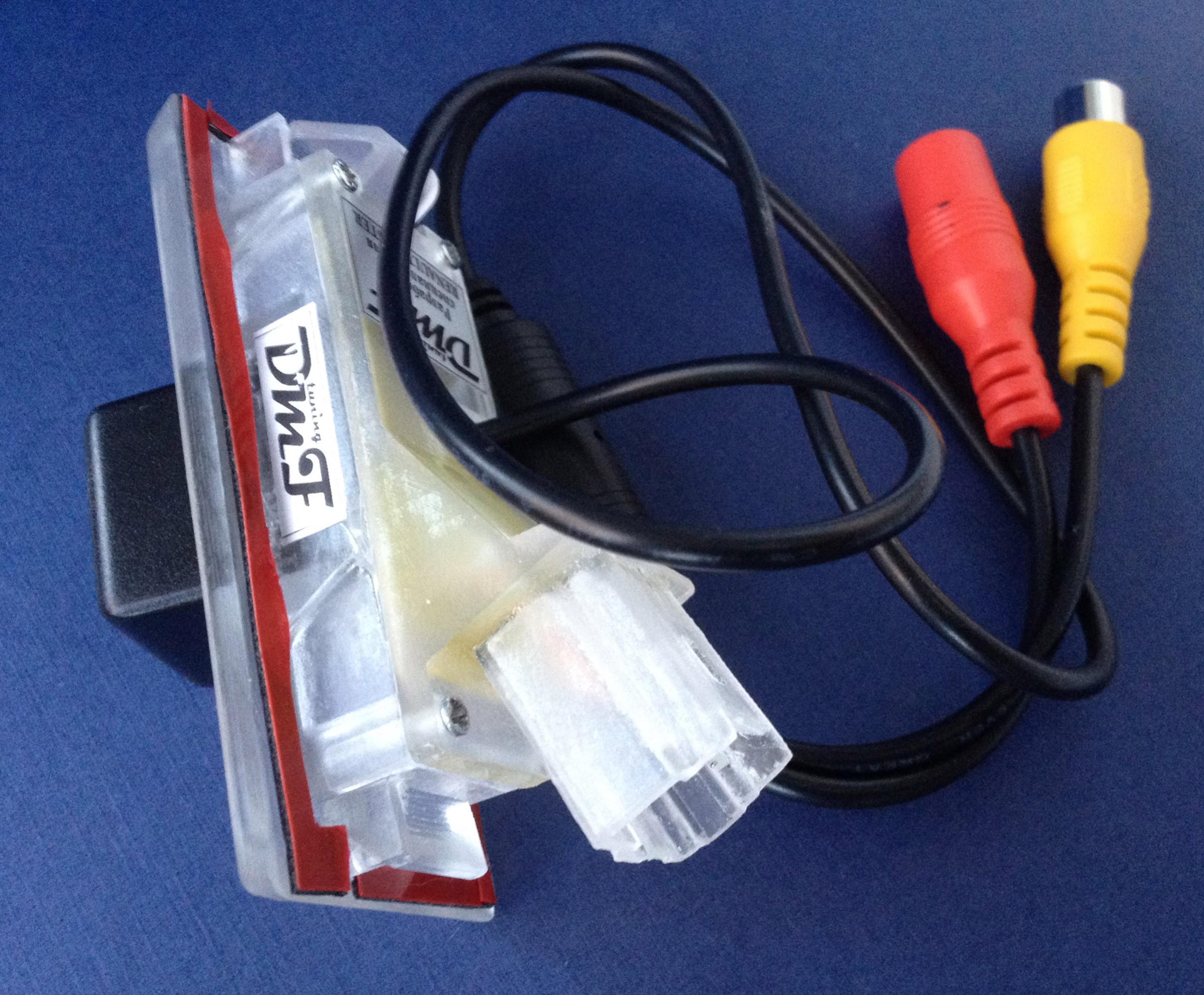

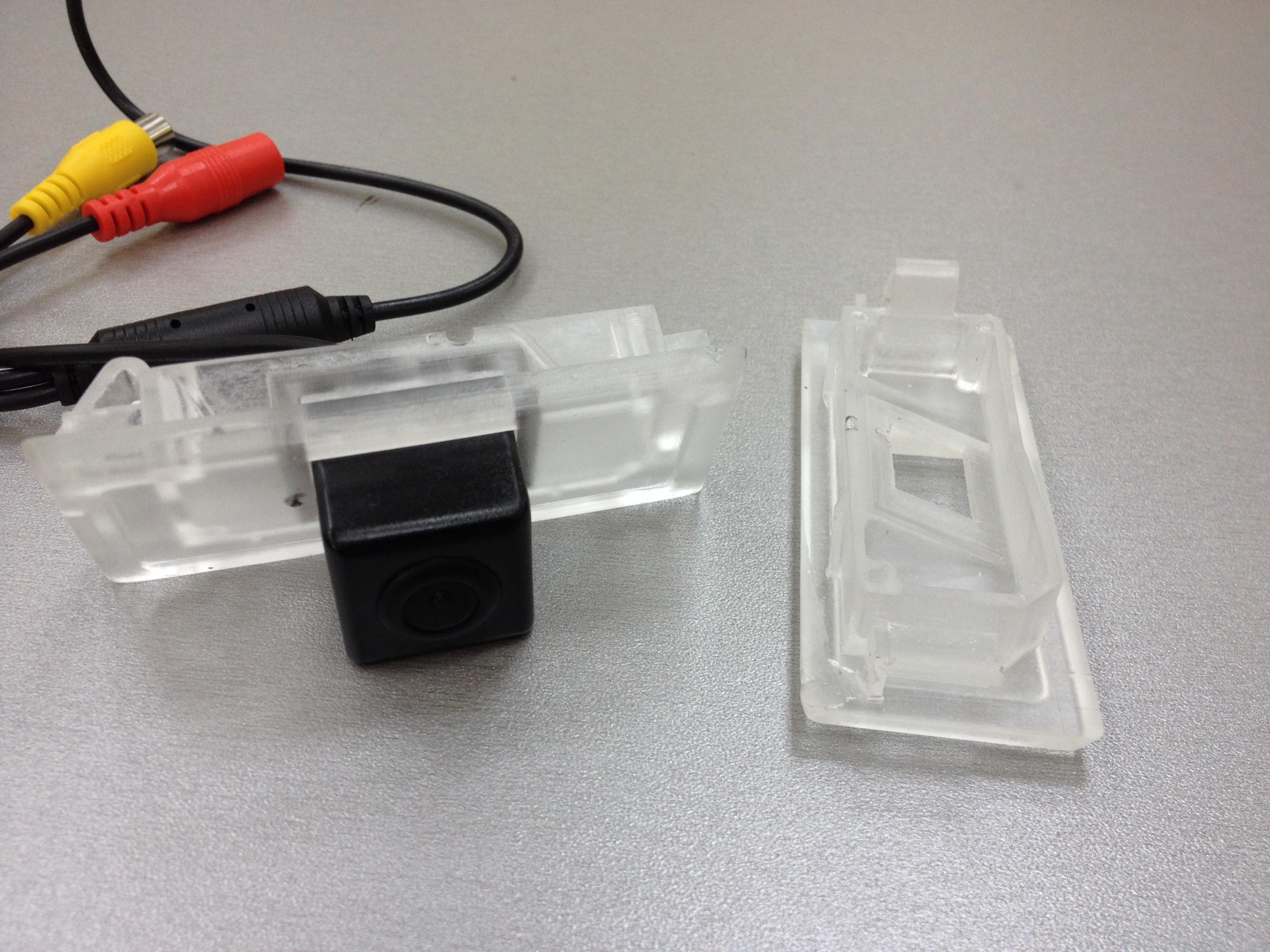

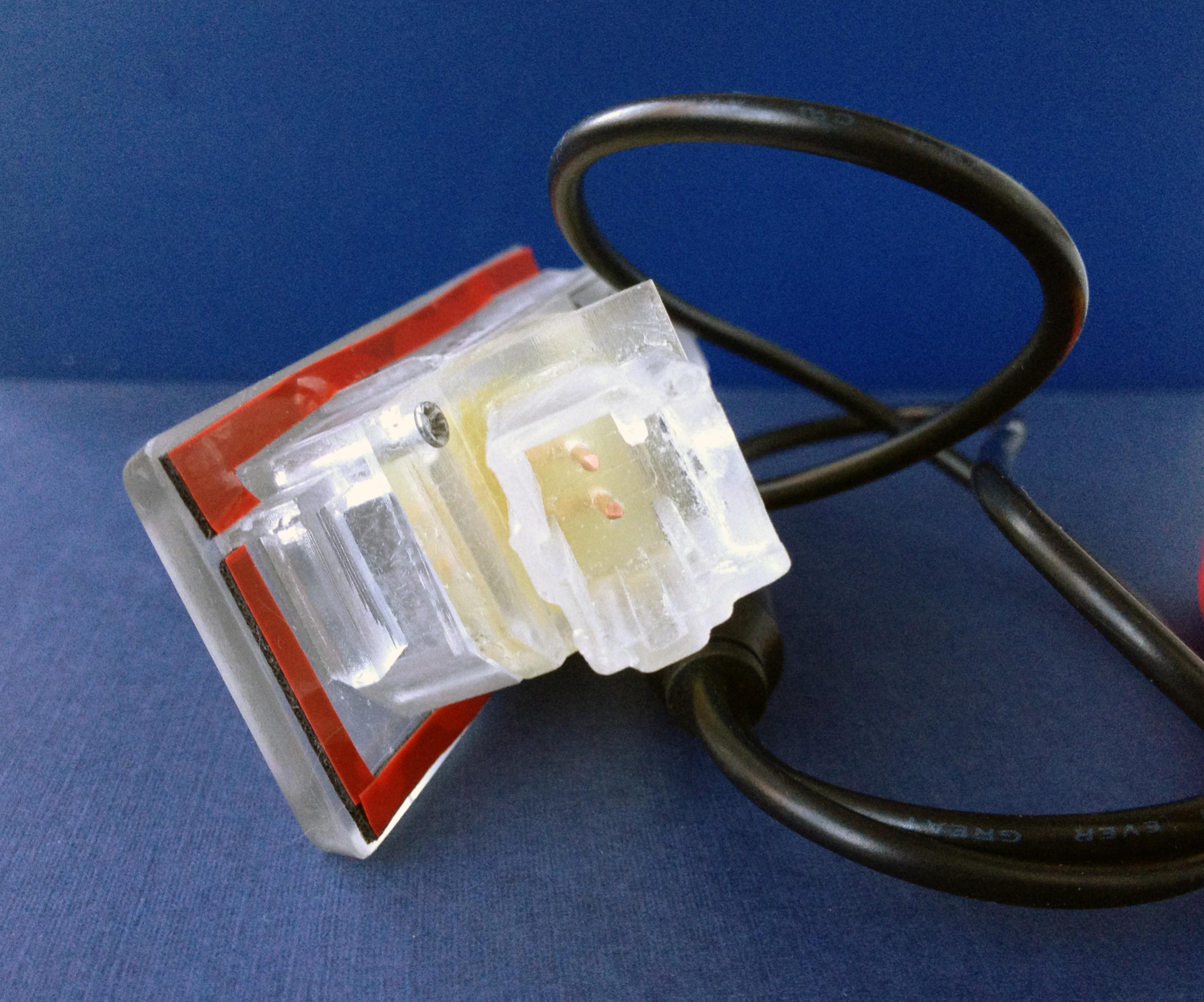

Вот первые два образца из прозрачного пластика. Завтра буду устанавливать светодиоды!

[LEMAR]

Сообщение от DaveMF

Спешу сообщить, камера готова на 90%!
Формы для отливки готовы!
Вот первые два образца из прозрачного пластика. Завтра буду устанавливать светодиоды!

А штатная уплотнительная резинка не нужна будет?

[DaveMF]

Да, без резинки устанавливается.

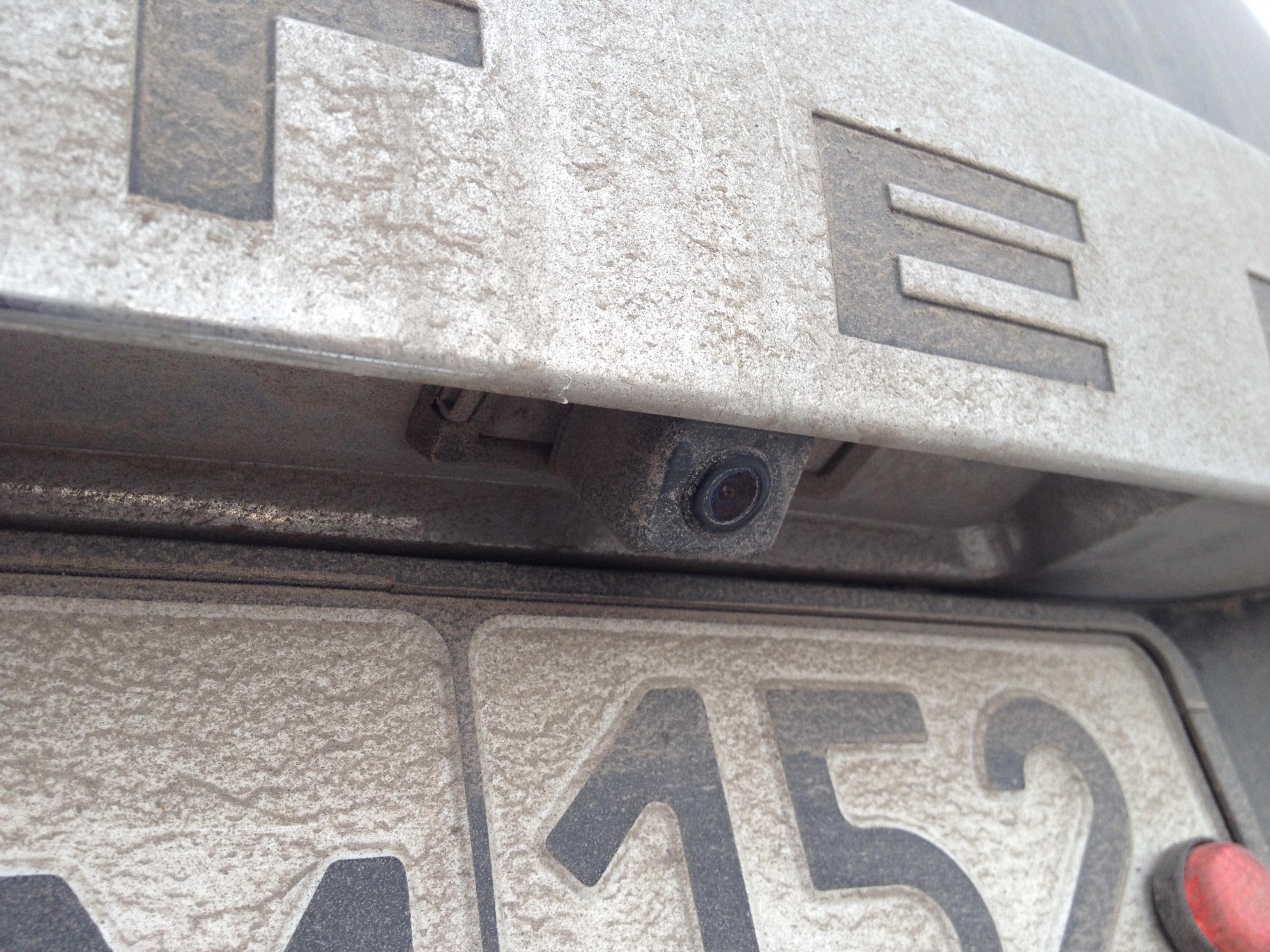

Камера защелкивается очень плотно и сидит жестко и без резинки. У меня сейчас временный вариант из второго поста вообще с щелью в 1мм (если приглядеться на фото) и грязь внутрь не попадает. Если уж нужен будет уплотнитель, то можно по периметру камеры посадить на двухсторонний скотч.

Добавлено позже: Уплотнитель теперь ставится по умолчанию.

[aleks.mishin2013]

DaveMF, Уважаемый читайте пожалуйста форум с начала. Заводская значит та которая не подошла и вследствие чего началась разработка. И оценивать расстояние и более того свести парковку задним ходом к банальному совмещению линий разметки очень даже реализовано например прадик, а если Вы не встречали это вовсе не означает что такого нет на планете Земля.

[DaveMF]

Сообщение от aleks.mishin2013

DaveMF, Уважаемый читайте пожалуйста форум с начала. Заводская значит та которая не подошла и вследствие чего началась разработка. И оценивать расстояние и более того свести парковку задним ходом к банальному совмещению линий разметки очень даже реализовано например прадик, а если Вы не встречали это вовсе не означает что такого нет на планете Земля.

Форум читаю с самого начала! И прежде чем начать разработку, подробно изучил заводские камеры на ix35, x-trail и sportage!

Заводская - это которую устанавливает производитель на заводе! Все остальное - это уже не заводские!
Исходя из этого, на дастер не существует ЗАВОДСКОЙ КАМЕРЫ, так как автофрамос не устанавливает данную опцию!

Так вот на Вашем прадике и других авто с ЗАВОДСКИМИ камерами заднего вида, устанавливаемыми на заводе, линии рисует НЕ КАМЕРА, а штатная голова к которой подключены датчики угла поворота руля! Поэтому линии там откалиброваны программно и не в камере!!!
Читайте внимательнее и тогда не будет недопониманий моих слов.
Так вот еще раз заявляю, что КАМЕР КОТОРЫЕ САМИ РИСУЮТ УПРАВЛЯЕМЫЕ - ПОВОРОТНЫЕ ЛИНИИ, НЕ СУЩЕСТВУЕТ, потому как это делает не камера а штатная голова подмешивая в видеосигнал данные линии!

[zhiv]

Комментарий модератора zhiv: aleks.mishin2013, пожалуйста не мешайте тем кто занят делом! Критикуя - предлагай лучшее, предлагая делай! (С)

[TiranaY]

Когда ориентировочно можно будет приобрести камеру?

[Неугомонный Ездец]

Сообщение от TiranaY

Когда ориентировочно можно будет приобрести камеру?

и какого цена на рынке предполагается хотя бы р-ры от такой да такой
я хоть для себя пойму стоит ждать или уже в китае заказывать)

[DaveMF]

Сообщение от Неугомонный Ездец

и какого цена на рынке предполагается хотя бы р-ры от такой да такой
я хоть для себя пойму стоит ждать или уже в китае заказывать)

В личку.

---------- Добавлено в 08:28 ---------- Предыдущее написано было в 08:26 ----------

Сообщение от TiranaY

Когда ориентировочно можно будет приобрести камеру?

я так полагаю что уже готово все будет к следующей неделе. Тогда можно и заказывать. Вот только корпусов уже 3 изготовлено, а камера только одна у меня свободная, вторая уже на авто стоит...

[DaveMF]

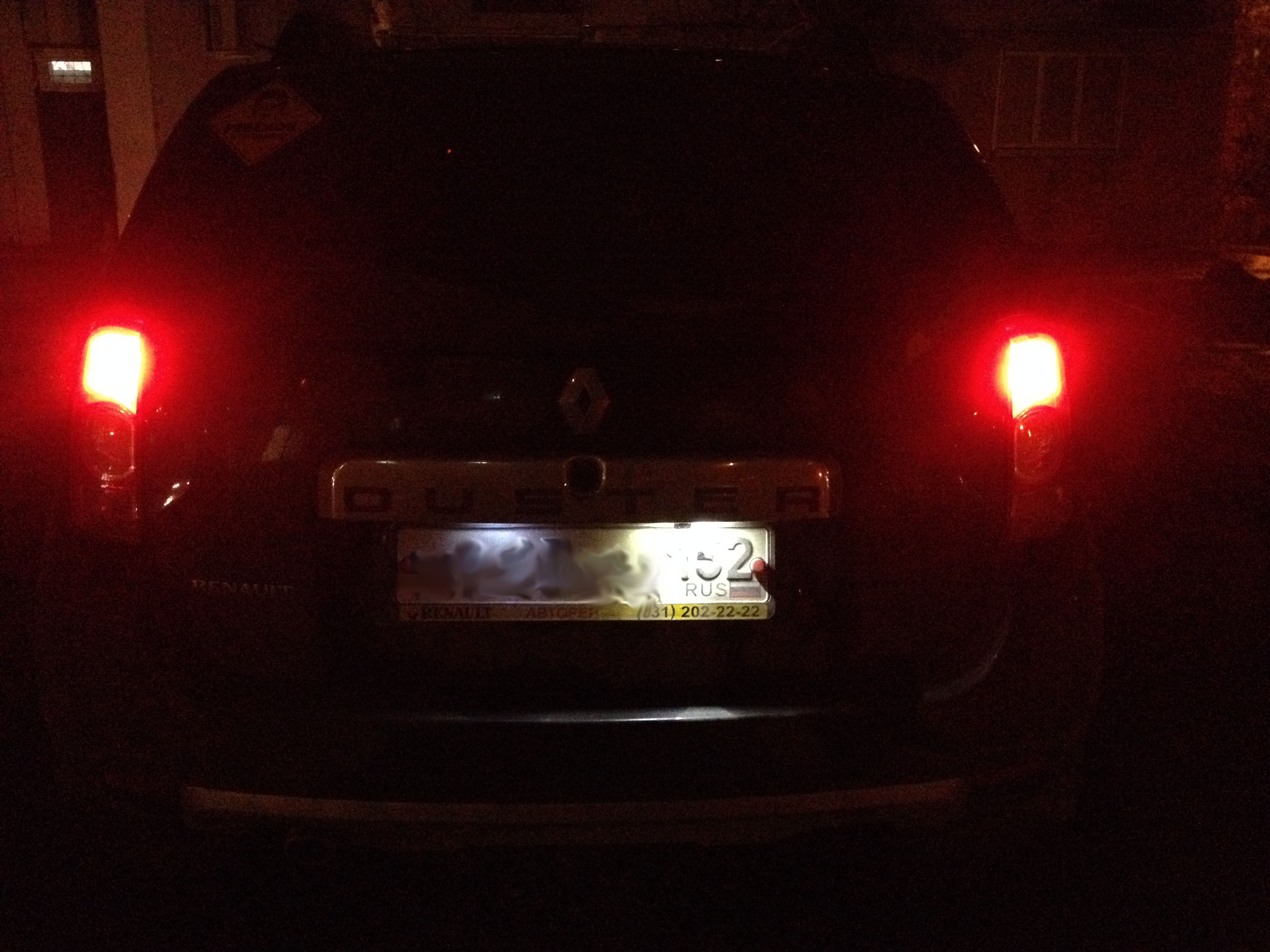

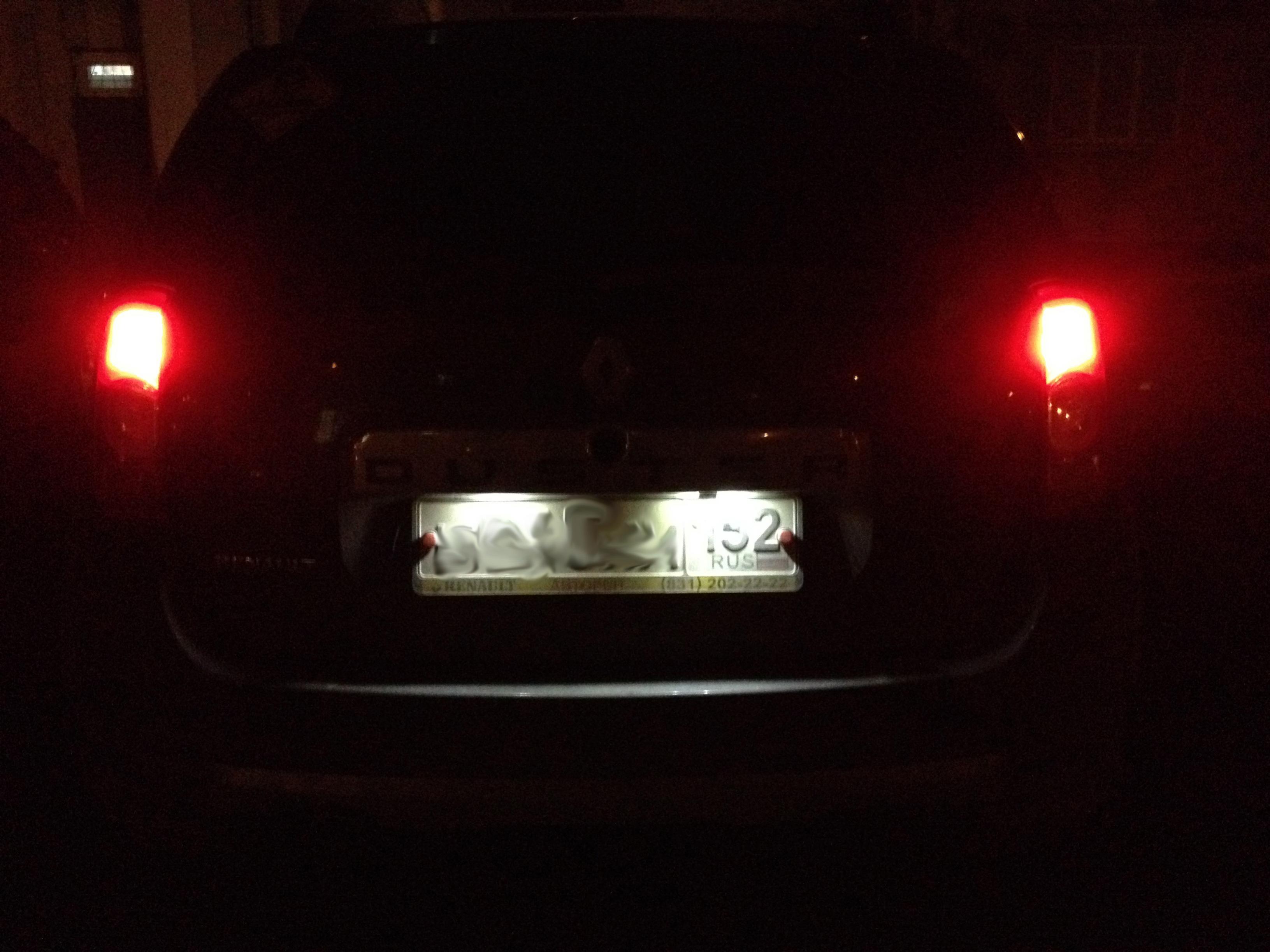

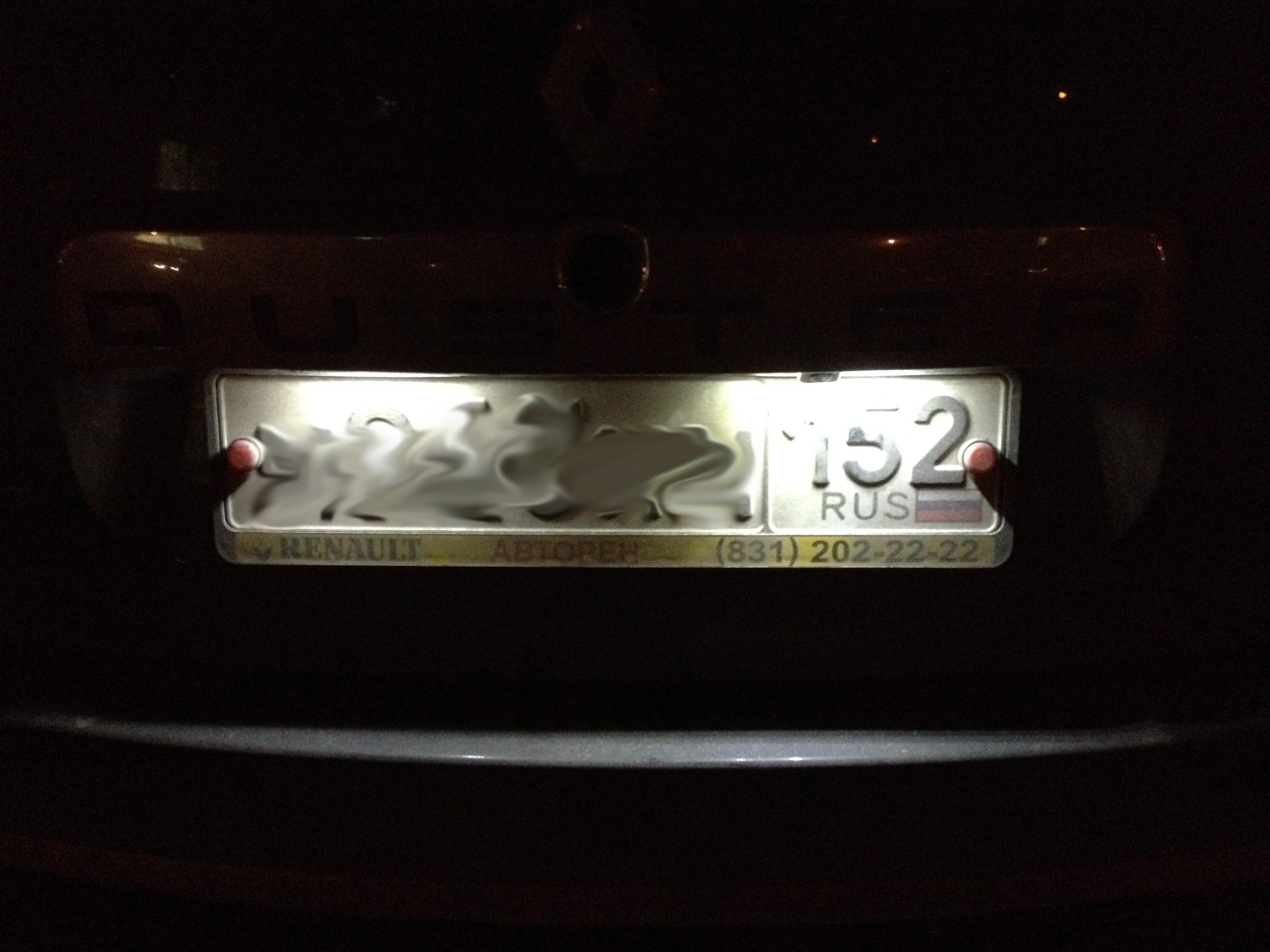

Вот пример того как светят разные лампы. Поэтому было решено в комплект включить светодиоды для второй фары(доработки не требуется, устанавливается вместо штатной лампочки).
