Продам Удлинитель синала поворота.

[sova]

Предлагаю удлинитель сигнала поворота.

предыдущая версия (не актуально)

1. с фиксированным количеством миганий.
   По умолчанию прошивается 4 мигания. По желанию заказчика можно установить любое количество, в пределах разумного.
   В процессе эксплуатации изменить количество миганий можно, только используя специальный программатор для микроконтроллеров.
   Инструкция.

   + Нажмите здесь, чтобы увидеть скрытый текст


2. с программируемым количеством миганий.
   Количество миганий программируется пользователем от 0 (удлинитель выключен) до 10 ( 7,8 секунды).
   Программирование производится переключателем поворота. Для входа в режим программирования, при выключенном зажигании включаем поворотник в любую сторону. Затем включаем зажигание и шесть раз переводим переключатель из одного, крайнего положения в другое и в конце оставляем его в нейтральном положении. На каждое действие не более 1,5 секунды. Если инициализация прошла успешно поворотник мигнет два раза сначала в одну сторону, затем два раза в другую. Это означает,что вход выполнен и можно приступать непосредственно к программированию. Для этого включаем переключатель в любую сторону, отсчитываем необходимое количество миганий и выключаем. (Если было отсчитано более 10 миганий, удлинитель сбросится на значение по умолчанию - 4 мигания). Далее поворотники снова мигнут два раза сначала в одну сторону, затем два раза в другую. Это значит, что программирование завершено успешно. Теперь при коротком нажатии на переключатель поворотники будут отрабатывать запрограммированное число раз. В остальном схема работает также, как и удлинитель с фиксированным количеством миганий.
   Удлинители не имеют возможности отключить ошибочно включенный сигнал, по этому не рекомендуется программировать слишком большое количество миганий.
   Программирование

   + Нажмите здесь, чтобы увидеть скрытый текст



Текущая версия.
Технические характеристики.
Напряжение питания 10…18В
Потребляемый ток, не более 8 мА
Максимальный ток коммутации 100 мА
Входное напряжение ( высокий уровень), не более 20 В
Входное напряжение (активный уровень низкий), не более 0,6 В
Габаритные размеры 11мм х 22мм
Длина соединительных проводов,
красного 150мм
остальных 120мм
Время удлинения сигнала поворота, программируемое 0...5 секунд или от 0 до 6 миганий (зависит от частоты мигания)

Инструкция.

Внешний вид.

Схема. Прошивка.

Стоимость удлинителя - 480р.
Доставка почтой России (отправление 1го класса с объявленной ценностью), +260р. к стоимости заказа. (Наложенным платежом не отправляю. Извините!)
Способ оплаты: Киви кошелек или на карту Сбербанка.

На какие автомобили подходит удлинитель

Мне часто задаю вопрос по поводу совместимости удлинителя с другими марками машин.
Ниже список машин, к которым он точно подходит и на которых проверялся:

+ Нажмите здесь, чтобы увидеть скрытый текст

Dacia Logan
Dacia MCV
Lada Largus
Renault Duster
Renault Logan
Renault Sandero
Nissan Almera (G15)
Lexus II RX 300, 2005 г.в.
Lada Priora

У удлинителя есть два основных ограничения:

• Общий провод переключателя должен соединяться с массой.
• Ток в цепи переключателя не должен превышать 100мА.

По этому, теоретически, удлинитель может быть совместим с некоторыми автомобилями из списка ниже, в зависимости от модельного года и комплектации.
Ни на одной из этих машин удлинитель пока не проверялся. Каждый конкретный случай надо рассматривать отдельно.

+ Нажмите здесь, чтобы увидеть скрытый текст

BMW E 38
BMW E 39
Chery Tiggo
Honda Accord
Honda Pilot
Jeep Liberty
Mazda 3
Mazda 6
Mazda CX-7
Nissan Note
Skoda Fabia
Subaru Forester
Subaru Tribeca
Suzuki Grand Vitara
Suzuki SX4
Toyota Camry
Toyota Corolla
Toyota Corolla Fielder
Toyota Hilux
Toyota Land Cruiser (120) Prado
Toyota Land Cruiser 100
Toyota Land Cruiser 200
Toyota RAV 4
Toyota Venza

[sova]

Сообщение от MetisM

А теперь отчёт :

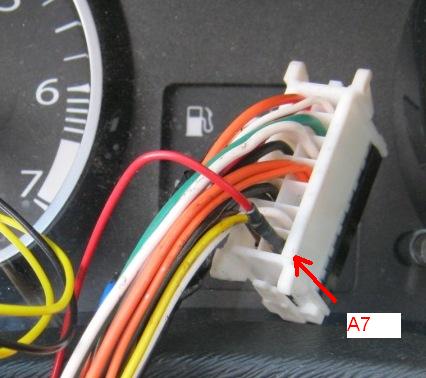

Красный провод неправильно подключен! Подключите его на A7 к желтому проводу.

При таком включении, как у Вас, он работает только благодаря сверхмалому току потребления и питание получает через порты ввода-вывода. Может долго не протянуть.

[MetisM]

Для подключения использовал эту фотку
http://www.dusterclubs.ru/vb/attachm...1&d=1397906563
но у меня там в этом гнезде еще коричневый провод есть.
Сейчас пойду переделаю

[sova]

Сообщение от MetisM

Для подключения использовал эту фотку
http://www.dusterclubs.ru/vb/attachm...1&d=1397906563
но у меня там в этом гнезде еще коричневый провод есть.
Сейчас пойду переделаю

На фотке коричневый левее, а красный подключен к желтому.

[zizigal]

Сообщение от sova

На фотке коричневый левее, а красный подключен к желтому.

Да да... Я тоже этой фотой пользовался.. И подключил к желтому... Правда я пользовался ч/б распечаткой фоты

[MetisM]

sova, Усё понял Шеф ))) пошел переделывать )))
Сделано )))
Спасибо!!!

[Black Shark]

Сегодня тоже получил на почте, установил. Работает, но непривычно пока Спасибо

[sova]

Написал инструкцию

[antoxa0407]

Привет!а можешь такую вещицу(удл пов)в казахстан выслать?

[sova]

Сообщение от antoxa0407

Привет!а можешь такую вещицу(удл пов)в казахстан выслать?

Уже пробовал. Почта России простит 750р за доставку в Казахстан, одну штуку отправлять нет смысла.

[beliash]

sova, доброго времечка замечательная штуковина хотелось бы тоже приобрести

[sova]

beliash, Ответил в личку.

[andry134]

поставил -мне нравится

[olegvolk]

sova, я бы тоже хотел приобрести.

[sova]

olegvolk, Ответил в личку.

[olegvolk]

sova, не могу открыть или отправить ЛС. Оплата на карту. Жду номер карты.

[sova]

Сообщение от olegvolk

sova, не могу открыть или отправить ЛС. Оплата на карту. Жду номер карты.

Как это. Тогда Email давайте. Мы же не будем здесь раскрывать личную информацию

[olegvolk]

Сообщение от sova

Как это. Тогда Email давайте. Мы же не будем здесь раскрывать личную информацию

olegvolk@mail.ru

[beliash]

sova, доброго вечера, извиняюсь по поводу вопроса вы отправляете наложенным платежом или как платить ? Я обычно наложенным платежом пользовался у Вас это реально или нет?

[sova]

Сообщение от beliash

sova, доброго вечера, извиняюсь по поводу вопроса вы отправляете наложенным платежом или как платить ? Я обычно наложенным платежом пользовался у Вас это реально или нет?

Отправляю по предоплате. 350р. удлинитель +200р услуги почты России и моего "курьера", который на почту бегает. На данный момент осталась одна штука и та пока в резерве. Следующие будут примерно через неделю.
Есть еще один удлинитель первой версии, который за 200р.

---------- Добавлено в 22:09 ---------- Предыдущее написано было в 22:00 ----------

olegvolk, Почту получил?

[olegvolk]

sova, получил, перевел, в почте адрес отписал.
