Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[sova]

Сообщение от NSZ-550

А что должно получиться, можно подробнее?

Я отправлю Вам адаптер с несколько модифицированной программой.
При нажатии кнопки адаптер передает 16-и битную команду, которая предворяется стартовой последовательностью (синхроимпульсом). Магнитола определяет команду по совпадению нескольких принятых команд, поэтому пока нажата кнопка адаптер повторяет передачу каждые 50-60 мс. Передача стартовой последовательности при повторе, согласно с протоколом JVC, не является обязательной и мой адаптер ее не передает. Возможно ваша магнитола требует наличия синхроимпульса перед каждой командой. Не знаю по какой причине, раньше с таким не встречался. Надеюсь с этим адаптером магнитола будет воспринимать команды адекватно.

---------- Добавлено в 22:04 ---------- Предыдущее написано было в 21:47 ----------

Сообщение от NSZ-550

Кстати, вот ещё, что вычитал в инструкции по функциям кнопок ИК пульта, которые не отражены в табличке выше:
Чтобы ответить на звонок можно нажать кнопки ˄/˅/˂/˃/SOURCE на ИК-пульте.
Также можно нажать и удерживать кнопки ˄/˅/˂/˃/SOURCE на ИК-пульте чтобы завершить вызов.

По всей видимости и набор команд придется пересмотреть.

[NSZ-550]

Сообщение от sova

При нажатии кнопки адаптер передает 16-и битную команду, которая предворяется стартовой последовательностью (синхроимпульсом). Магнитола определяет команду по совпадению нескольких принятых команд, поэтому пока нажата кнопка адаптер повторяет передачу каждые 50-60 мс. Передача стартовой последовательности при повторе, согласно с протоколом JVC, не является обязательной и мой адаптер ее не передает. Возможно ваша магнитола требует наличия синхроимпульса перед каждой командой. Не знаю по какой причине, раньше с таким не встречался. Надеюсь с этим адаптером магнитола будет воспринимать команды адекватно.

Исправит ли это "ошибки" предыдущего адаптера, которые заключались в том, что переключение запрограммированных станций происходит длительным нажатием кнопки 2, а не коротким, как я хотел, тогда как короткое нажатие приводит к сбросу в начало диапазона, и аналогичную ситуацию с переключением папок, когда следующая папка - это длинное нажатие, а предыдущая папка - короткое нажатие? Или потребуется инвертировать команды?

Сохранится ли способность родного ИК пульта отвечать на звонок и вешать трубку любой из трех кнопок (плюс энкодер для снятия трубки)?

Или все-таки команды с ИК пульта и кнопочного пульта различаются, поскольку ИК пульт менее функционален?

[sova]

Сообщение от NSZ-550

Исправит ли это "ошибки" предыдущего адаптера, которые заключались в том, что переключение запрограммированных станций происходит длительным нажатием кнопки 2, а не коротким, как я хотел, тогда как короткое нажатие приводит к сбросу в начало диапазона, и аналогичную ситуацию с переключением папок, когда следующая папка - это длинное нажатие, а предыдущая папка - короткое нажатие? Или потребуется инвертировать команды?

Сохранится ли способность родного ИК пульта отвечать на звонок и вешать трубку любой из трех кнопок (плюс энкодер для снятия трубки)?

Или все-таки команды с ИК пульта и кнопочного пульта различаются, поскольку ИК пульт менее функционален?

Это не ошибки адаптера, а скорее особенности вашей магнитолы. На моей магнитоле этот самый адаптер работал точно так, как мы с Вами обсуждали. Учитывая эти особенности я бы вообще отказался от длинного нажатия, и постарался максимально приблизить подрулевой джойстик по функционалу к ИК пульту.
Например:
Джойстик______________ИК пульт

Кнопка 1______________ Кнопка <
Кнопка 2______________ Кнопка >
Энк.ввех______________ Кнопка ˄
Энк.вниз______________ Кнопка ˅
Кнопка 3______________ Кнопка Vol+
Кнопка 4______________ Кнопка Vol-
Кнопка 5______________ Кнопка Source
Кнопка 6______________ Кнопка Mute

[NSZ-550]

Честно говоря, меня нынешний вариант устраивает больше, чем предложенный выше. Я так понимаю, что добиться полного соответствия требованиям можно только при работе с адаптером на месте? Может как-нибудь при следующем визите в Москву получиться пересечься? Или переслать магнитолу для опытов почтой?

[sova]

Сообщение от NSZ-550

Честно говоря, меня нынешний вариант устраивает больше, чем предложенный выше.

В предложенном варианте, Вы в дополнение ко всему подучите команды перемотки в режиме CD/USB и ручного поиска станций в режиме радио, отвечать на звонки и вешать трубку сможете практически любой кнопкой. Вешать на одну кнопку две команды право не стоит, поскольку сама магнитола использует длинные нажатия, трудно предсказать, что из этого получится.

Сообщение от NSZ-550

Может как-нибудь при следующем визите в Москву получиться пересечься? Или переслать магнитолу для опытов почтой?

На счет пересечься - не знаю, думаю за час там ничего не решить. Пересылка по почте займет некоторое время, да еще не известно в каком виде она дойдет до адресата.

[doctorhorror]

Добрый день господа. У меня Renault Logan в новом кузове. Магнитола стоит как штатная на Дастере и управление подрулевое как на первом фото ТС. Поменял штатную магнитолу на pioneer avh 2350DVD. Никак пока не удается подружить подрулевое управление через универсальный адаптер zexma (мне его продали с полным уверением, что все подойдет и он для Pioneer точно подходит) http://www.zexma.com/index.php?productID=280 +- подали остается от адаптера два провода, на разъеме подрулевого пульта пульта не поймем к каким проводам их подключать. Приходится все делать "методом тыка" но лучший из результатов с 3-х кнопок подрулевого VOL+. Где копать подскажите? Или покупать переходник у уважаемого ТС? Жалко мне "выброшенных" за мой переходник не малых денег. Это в принципе вообще возможно или при любом исходе не будет работать крутилка треков? Спасибо! Можно в личку или на ICQ 380-710-69-6

[sova]

doctorhorror, а Вы не пробовали связаться с производителем? Тот, который по ссылке, Вам однозначно не подойдет. У них есть специальный для Рено, он должен подойти. Производитель заявляет о сопровождении своих изделий в течении всего срока службы. Может поменяют.

[doctorhorror]

С вероятностью 100% просто можно считать, что деньги потеряны, так как устройство куплено в лавочке "Автомузыка" чек конечно есть, но не факт, что с ними можно будет разобраться. Просто они могут показать на провода, которые уже подключали и отправить "гулять". Мне они продали немного не такое устройство, название другое, но точно не под Рено, они сказали универсальное под Пионеры к любым авто. Дома точное название просто. Т.е. такое устройство точно никак? А там ведь есть микроконтроллер, оно же обучаемое.....А можно в личку стоимость Вашего устройства, если ничего не получится все таки у меня с тем, что есть? Спасибо.

[sova]

Сообщение от doctorhorror

Т.е. такое устройство точно никак? А там ведь есть микроконтроллер, оно же обучаемое.....

Как я понял Ваш адаптер предназначен для резистивного рулевого управления, а наш джойстик - клавиатурная матрица 3х3. т.е. для подключения джойстика надо шесть проводов, а у Вас их два.

[doctorhorror]

Отдал в магазин обратно адаптер. Для Рено у них в наличии нет. Вообще нет ни у кого на авторынке, где куча магазинов Автозвука. Под заказ пож-ста. Отписался в личку ТС.

[Морграм]

Здравствуйте. Хочу поставить голову kenwood ddx5055bt. в ней нет возможности подключения джойстика - судя по описанию. возможно ли к нему изготовление адаптера?

[doctorhorror]

Напишите пожалуйста провод какого цвета отвечает за dimmer (приглушение света при включении габаритов) Как я понял он находится в 3-м разъеме ( не том, в котором управление с руля и акустика).
Нашел вроде бы: синий\белый (иллюминация?) 6 разъем?

[sova]

Сообщение от Морграм

Здравствуйте. Хочу поставить голову kenwood ddx5055bt. в ней нет возможности подключения джойстика - судя по описанию. возможно ли к нему изготовление адаптера?

С кенвудом помочь пока не могу. Сейчас в личку скину ссылку, спросите там.

[Andrey49]

Сообщение от Морграм

Здравствуйте. Хочу поставить голову kenwood ddx5055bt. в ней нет возможности подключения джойстика - судя по описанию. возможно ли к нему изготовление адаптера?

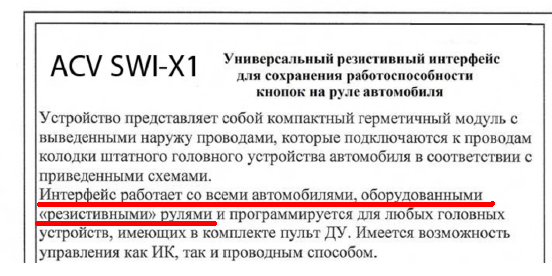

Морграм, вот такой вариант должен подойти

[sova]

Сообщение от Andrey49

Морграм, вот такой вариант должен подойти

К Кенвуду он подойдет, а к нашему джойстику нет. У нас нет "резистивного руля"

[zhiv]

Сообщение от Andrey49

Морграм, вот такой вариант должен подойти

Не факт!

1- Работает со всеми автомобилями, оборудованными "резистивными" (не CAN)
кнопками на руле – Chevrolet, Ford, Hummer, Hyundai, Kia, Mitsubishi, Nissan,SsangYoung, Subaru, Suzuki, Toyota, Mazda, Honda.

А у нас не резистивные кнопки!!!
У нас матрица кнопок 3х3.

[Andrey49]

Век живи - век учись.. Я думал, что все не так сложно.

[NSZ-550]

Сообщение от Andrey49

Морграм, вот такой вариант должен подойти

Работать то будет, но только кнопки, без колесика, и то повозиться придется. Мне когда ставили 3 блока спалили. http://www.dusterclubs.ru/vb/showpos...&postcount=224

Кстати, снятый блок у меня валяется без дела. Могу хоть подарить.

[Морграм]

хехе, народ! Купил голову JVC KW-NSX600EE. Ещё не установил, некоторых частей не хватает пока. у этой магнитолы есть возможность подключения джойстика, но фшка в том, что там не разъём 3,5 джек, а один провод. и вот думаю как подключать через адаптер. Мне в Zexma сказали, что сейчас такая тенденция на многих магнитолах вместо джека один провод. вот думаю надо наверно у них заказывать этот адаптер

[NSZ-550]

Морграм, У Совы заказывайте, всё будет работать.
