Схема подрулевого джойстика и адаптеров к нему

[Tabachnik]

Заменил штатную магнитолу на AVH-X4500DVD. Теперь хочу приспособить штатный подрулевой джойстик для управления пионером. Как работает пионеровский ПДУ, который джеком подцепляется, разобрался. А вот схему джойстика от дастера не могу нарыть. Хочу в нем использовать три клавиши: уменьшение, прибавление звука и приглушение звука.

Может у кого есть такая схемка? А то не хочется изучать джойстик тестером

[miheyjumaji]

Да ме похоже тоже предстоит состыковывать штатный джойстик с мафоном Alpine CDA-105Ri, эта майфуна до этого стояла на королле, так там легко все получилось, посмотрим как с дастером разберемся))) правда сначала надо динамики и шумку доделать)

[Tabachnik]

на пионере и сони резистивное управление. Так что там переделка простая. Нужно просто навпаивать в разрывы реношных проводов нужных сопротивлений. Как на альпайне незнаю. Схемку бы от реношного джойстика. Неохота разбирать и самому составлять.

[running777]

Фсё оч просто Учитесь пользовать Гугл и яндекс

[Tabachnik]

Да, я кстати, тоже уже эту схему нарыл.


Кто же знал, что на символе такой же джойстик стоит.
Завтра буду состыковывать.

[Tabachnik]

Кстати, если кто будет еще переделывать джойстик, на схеме выше сопротивления подобраны для сони. В принципе, они попадают в диапазоны для пионера, но не очень точно. Вот сопротивления:
Для сони:
0 Off
2.2k Source
4.4k Mute
6.6k List(Disp)
8.8k Seek up
12.1k Seek down
16.8k Volume up
23.6k Volume down
33.6k Select
48.6k Mode

А вот для пионера:
1,2 k Source / 2 чек off
3,5 k Mute
5.75 k List (Display)
8 k Seek up / След. трек
11.25 k Seek down / Предыд. трек
16 k Volume up
24 k Volume down
62.75 k band / escape

Используется только пять клавиш. Если резистор, ведущий к черному проводу, заменить на 1,2кОм, то тогда все сопротивления практически совпадают с пионеровскими.

Кстати, никто не может объяснить, как работает колесо? А то из схемы непонятно. Что на что замыкается когда крутим в одну сторону и в другую?

[running777]

Сегодня заморочился переподключить джойстик. Т.к было запитано 3 кнопки решил запитать все 6. Т.к. магнитола с поддержкой Дж. т.е. щёлкнул клавишу выбрал функцию. Короче не об этом. У нас Дж. ( распиновка )отличается от simbol
1- не питаем Encoder
2 у меня красный GND
3 - ---
4- ---
5 - У меня чёрный GND
6 - ---
Всем пожалуйста до встречи

[aleks.mishin2013]

Сообщение от Tabachnik

Заменил штатную магнитолу на AVH-X4500DVD. Теперь хочу приспособить штатный подрулевой джойстик для управления пионером. Как работает пионеровский ПДУ, который джеком подцепляется, разобрался. А вот схему джойстика от дастера не могу нарыть. Хочу в нем использовать три клавиши: уменьшение, прибавление звука и приглушение звука.

Может у кого есть такая схемка? А то не хочется изучать джойстик тестером

А можно фотку, как все это получилось через переходную рамку. тоже хочу поменять.

[Tabachnik]

Сообщение от aleks.mishin2013

А можно фотку, как все это получилось через переходную рамку. тоже хочу поменять.

Выглядит так:





Встала как родная. Полностью заподлицо. Правда, пришлось повозиться с уголками для крепления. Использовал крепления от штатной музыки, но пришлось их сильно переделывать

Сообщение от running777

1- не питаем Encoder
2 у меня красный GND
3 - ---
4- ---
5 - У меня чёрный GND
6 - ---
Всем пожалуйста до встречи

Совсем ничего не понял.
Порядковые номера это что?
и GND это заземление?
и что значит не питаем инкодер?
Если можно поподробнее, плиз

[Tabachnik]

Все подключил точно по схеме, все работает. Все 6 кнопок.

Сообщение от running777

Короче не об этом. У нас Дж. ( распиновка )отличается от simbol

Не пишите ерунды. Все полностью совпадает, и цвета проводов и их функции. Единственное, на символе верхние кнопки работают как переключатель источников, у нас как поиск станций и переключение треков (в моем пионере перемотка песни вперед и назад).

Нюанс : кнопка Mute у меня активирует ATT а не Mute. Видимо, от модели зависит

[running777]

Сообщение от Tabachnik

Не пишите ерунды. Все полностью совпадает, и цвета проводов и их функции. Единственное, на символе верхние кнопки работают как переключатель источников, у нас как поиск станций и переключение треков (в моем пионере перемотка песни вперед и назад).

Нюанс : кнопка Mute у меня активирует ATT а не Mute. Видимо, от модели зависит

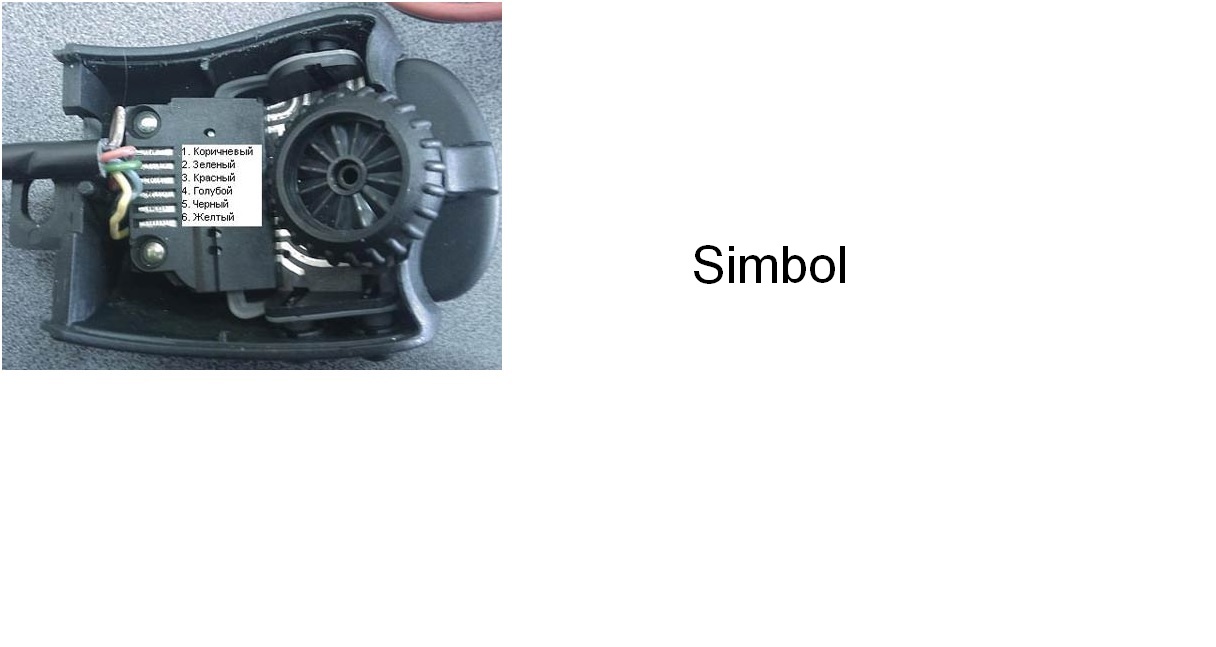

Джойсток SIMBOL Выглядит Как на первом фото

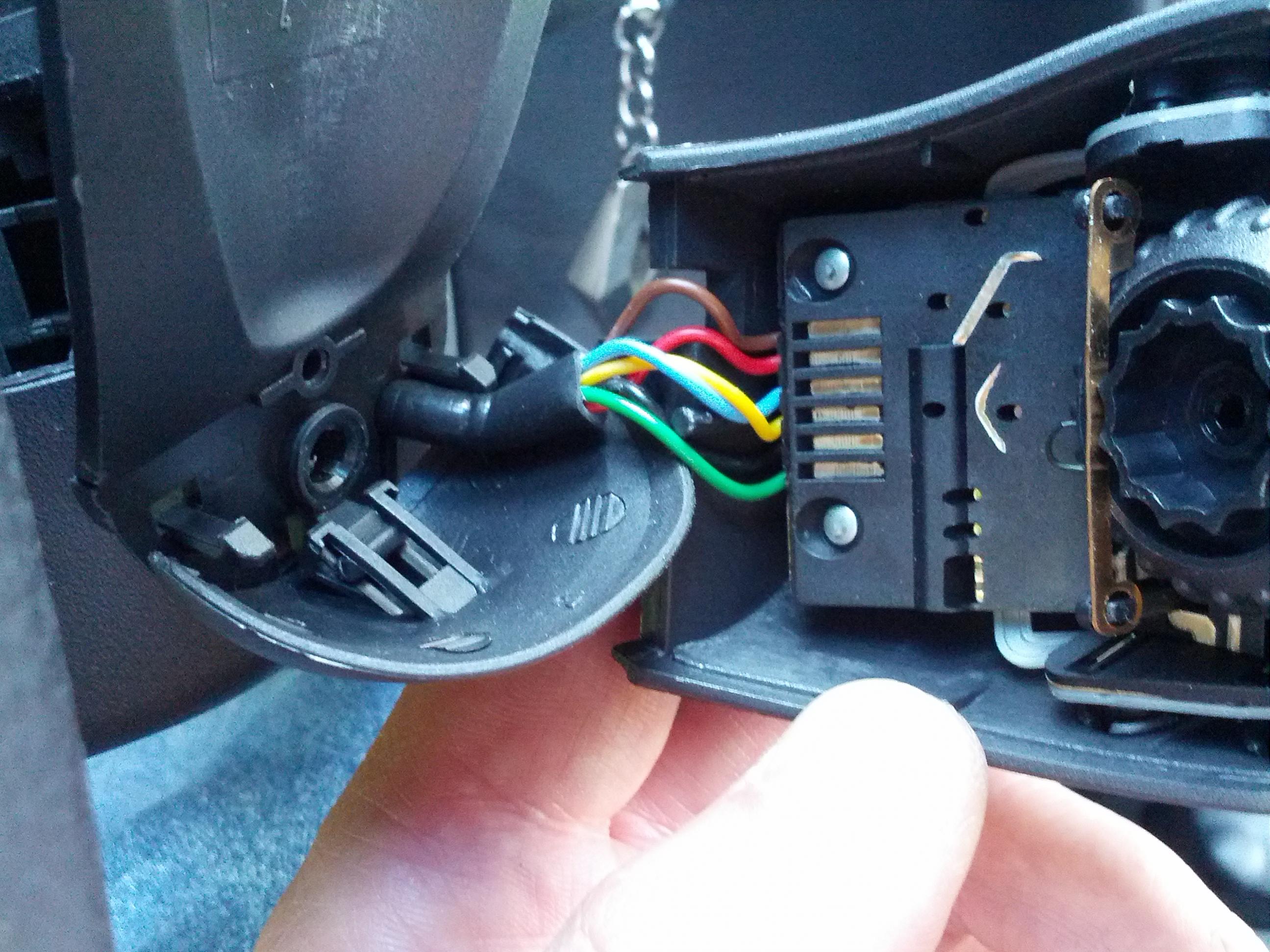

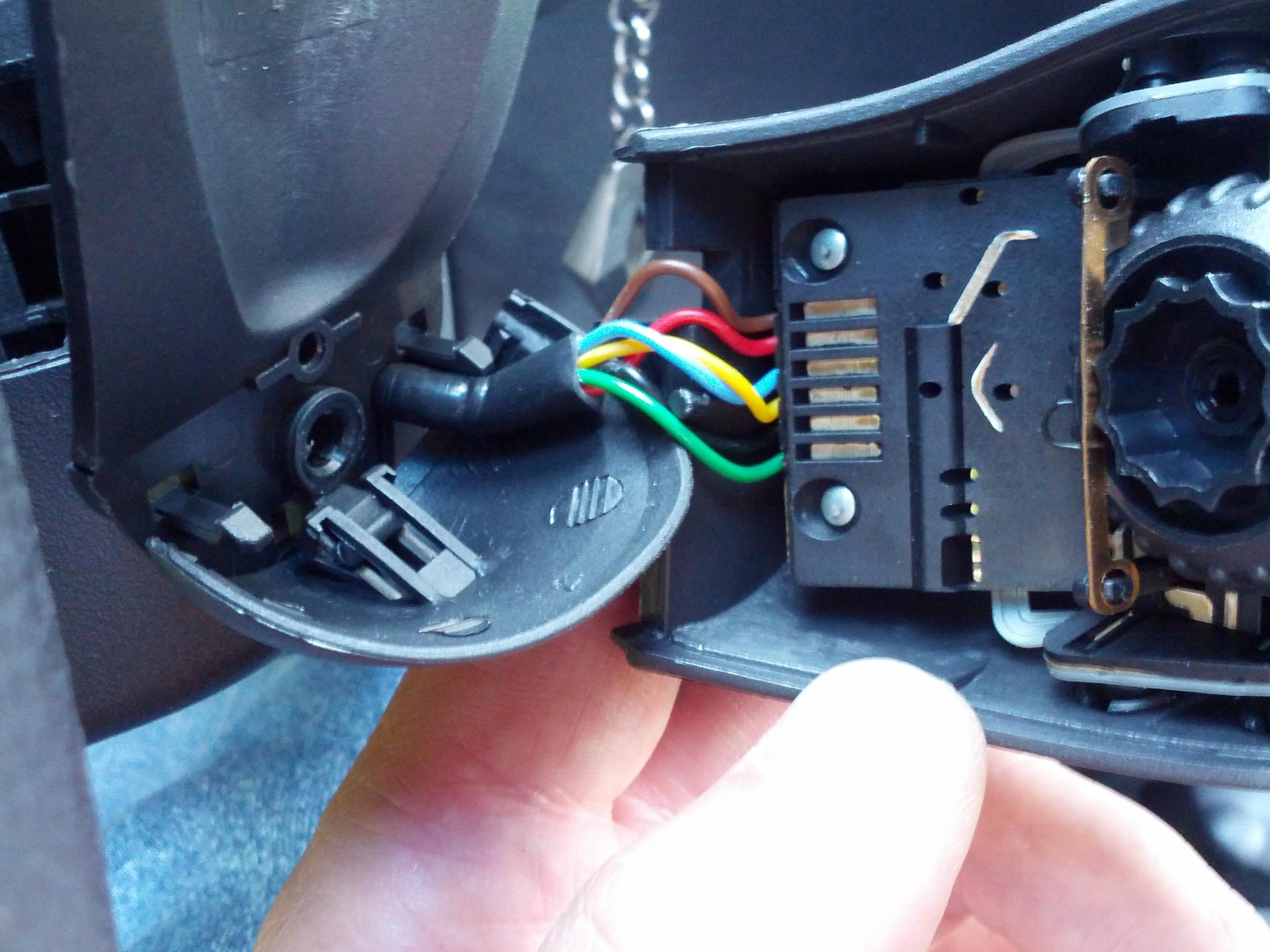

Мой на втором , Как видим распиновка абсолютно другая НО по цветам идентичны.
Я так понимаю вы джойстик не разбирали и не прозванивали.
А я сподобился это сделать, и опытным путём определив где какая функция, потратив время . И не надо говорить то о чём не знаете, и возможно вводить в заблуждение других клубней.
Т.к. в мире не только пионеры и соньки

[Tabachnik]

Сообщение от running777

Джойсток SIMBOL Выглядит Как на первом фото
Мой на втором , Как видим распиновка абсолютно другая НО по цветам идентичны.
Я так понимаю вы джойстик не разбирали и не прозванивали.
А я сподобился это сделать, и опытным путём определив где какая функция, потратив время . И не надо говорить то о чём не знаете, и возможно вводить в заблуждение других клубней.
Т.к. в мире не только пионеры и соньки

Не пойму Вашей логики? В какое заблуждение я Вас ввожу? Если джойстик дастера полностью, на сто процентов совпадает с приведенной схемой джойстика от символа?
Не знаю, зачем Вы его разбирали, но я, как инженер технолог радиоэлектронной аппаратуры, смог прозвонить его и убедиться в правильности схемы не разбирая джойстика, просто используя выходной штекер. И теперь, имея полностью рабочее подрулевое управление с уверенностью заявляю:
Схема полностью верна. И ее можно использовать для согласования с любой моделью магнитолы

[running777]

Сообщение от Tabachnik

Не пойму Вашей логики? В какое заблуждение я Вас ввожу? Если джойстик дастера полностью, на сто процентов совпадает с приведенной схемой джойстика от символа?
Не знаю, зачем Вы его разбирали, но я, как инженер технолог радиоэлектронной аппаратуры, смог прозвонить его и убедиться в правильности схемы не разбирая джойстика, просто используя выходной штекер. И теперь, имея полностью рабочее подрулевое управление с уверенностью заявляю:
Схема полностью верна. И ее можно использовать для согласования с любой моделью магнитолы

Я про распиновку выходов Дж. а не про цветовую схему.
( как инженер технолог радиоэлектронной аппаратуры,) должны были понять сразу.

[miheyjumaji]

Сообщение от Tabachnik

на пионере и сони резистивное управление. Так что там переделка простая. Нужно просто навпаивать в разрывы реношных проводов нужных сопротивлений. Как на альпайне незнаю. Схемку бы от реношного джойстика. Неохота разбирать и самому составлять.

на моем алпайне можно настраивать, тоесть при нажатии кнопки во время настройки он определяет сопротивление и предлагает выбрать функцию, которую нужно закрепить на эту кнопку
значит я могу напаять к кнопкам разных сопротивлений и у меня все будет работать? все надо действовать)

[running777]

Сообщение от miheyjumaji

на моем алпайне можно настраивать, тоесть при нажатии кнопки во время настройки он определяет сопротивление и предлагает выбрать функцию, которую нужно закрепить на эту кнопку
значит я могу напаять к кнопкам разных сопротивлений и у меня все будет работать? все надо действовать)

Не факт когда напаял по схеме с шагом ~ 4-5 Ком.

(Значения сопротивлений между AD и GND для самых важных функций следующие:

Mute 4,4K
Seek+ 8,8K
Seek- 12,1K
Vol+ 16,8K
Vol- 23,6K

Какие то работали какие то нет - дублировали друг друга .
Когда увеличил шаг приблизително до 8-10 Ком всё пошло на ура , но прое....ся пол дня, методом научного тыка определял.

[Tabachnik]

Сообщение от miheyjumaji

на моем алпайне можно настраивать, тоесть при нажатии кнопки во время настройки он определяет сопротивление и предлагает выбрать функцию, которую нужно закрепить на эту кнопку
значит я могу напаять к кнопкам разных сопротивлений и у меня все будет работать? все надо действовать)

Если я вас правильно понял и Вы собираетесь разбирать джойстик и паять в нем, то это совсем необязательно.
Снимайте магнитолу, обрезайте штекед ДУ под самый корень и прямо к концам проводов по цветам к каждому проводу припаивайте (или прикручивайте) нужный резистор. Другие концы резисторов собирайте в две кучки (2 и 3 резистора) и припаивайте к проводу, который ведет оканчивается 3,5 jack (важно, чтобы джек был именно стерео а не моно или четырехконтактный). Естественно, удобнее сделать наоборот, дома спаять двойной провод с джеком и резисторами, заизолировать (термоусадка идеальна) а затем в машине все это присоединить к жгуту ДУ.
А теперь по резисторам. По схеме нетрудно посчитать, что получается:
mute 4,4 кОм
поиск + 9 кОм
поиск - 12,2 кОм
громкость + 16,9 кОм
нижняя кнопка 21,5 кОм
громкость - 24,7 кОм

Разница почти везде 4кОм
Если верить running777, получается, что для альпайн это слишком маленький шаг. Хотя, конечно, очень странно. Большинство магнитол именно такой и используют.
Можно поиграться с номиналами резисторов и увеличить шаг. Это несложно. Нарисовать схемку и поподставлять разные значиния (только используйте существующие). Схему менять не стОит. По моему оптимальное расположение резисторов. Как самый простой вариант, можно все сопротивления умножить на 2. И шаг между ними станет по 8кОм. Заработает наверняка.
Вот только нюанс, нужно откапать где то диаппазон сопротивлений, к которым чувствителен альпайн и посмотреть, все ли резисторы попадают в этот диаппазон

[LORn]

А из штатных аксессуаров для магнитолы ничего не подходило?
типа [Ссылки могут видеть только зарегистрированные пользователи. ]

[Tabachnik]

Сообщение от LORn

А из штатных аксессуаров для магнитолы ничего не подходило?
типа [Ссылки могут видеть только зарегистрированные пользователи. ]

Это тоже решение, но вот цена вопроса, как я понял, около 4000 руб.
Я морально не готов

А данное решение потребовало материальных вливаний в виде цены на резисторы около 50 руб и термоусадка 30 руб. Немного сэкономил.

Потери в функциональности только незадействованное колесо. Хотя, не в курсе, задействовано ли оно в адаптере

[miheyjumaji]

Tabachnik , я так и собирался делать, но все равно спасибо
кстати на счет сопротивления, эта магнитола стояла на королле, и к ее джойстику есть схема у меня где то. надо поискать и сопоставить с алпайновской... как разберусь отпишу результат .

---------- Добавлено в 12:26 ---------- Предыдущее написано было в 12:21 ----------

Сообщение от LORn

А из штатных аксессуаров для магнитолы ничего не подходило?
типа [Ссылки могут видеть только зарегистрированные пользователи. ]

Ну так же совсем не интересно)) Ну и не выгодно)

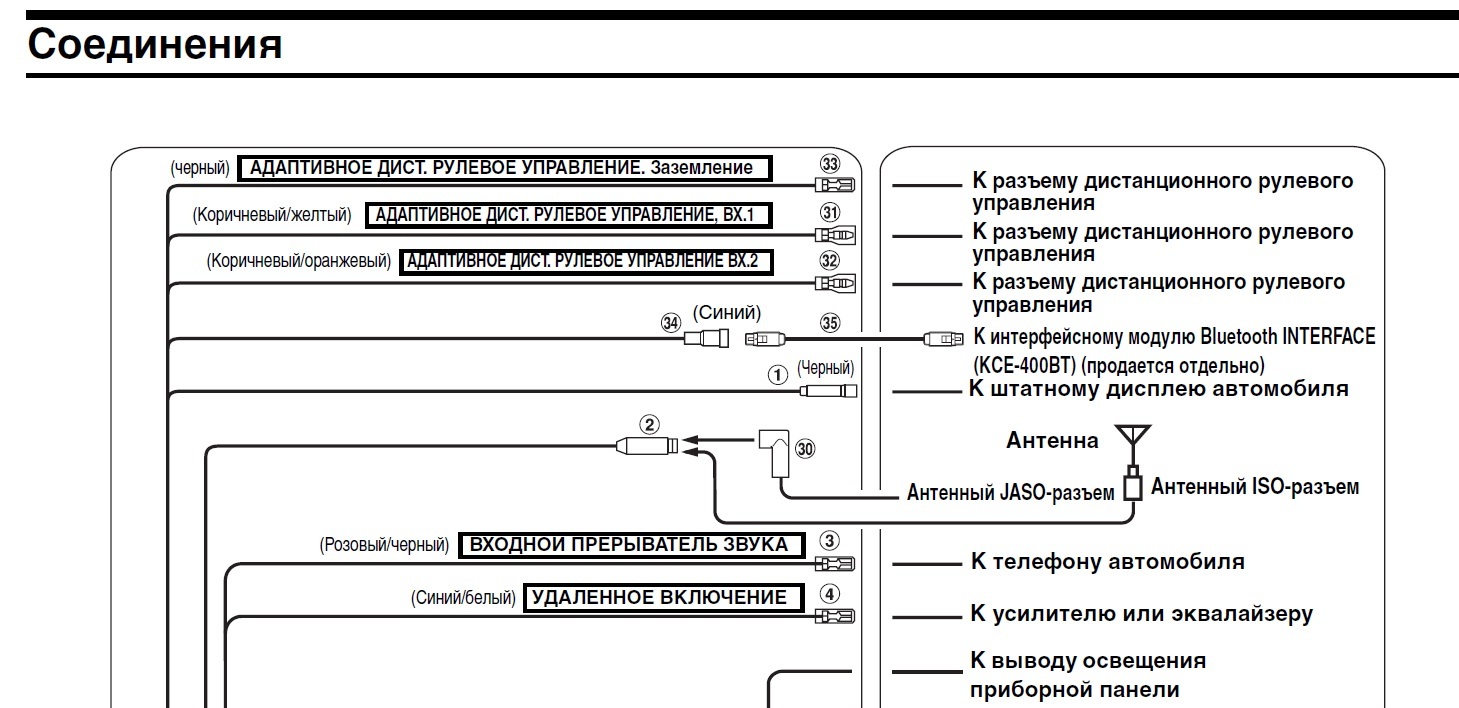

Вот схема от алпайна:



Вот схема джойстика от короллы:


блин нет на ней сопротивлений... надо мафон включать и пробовать, на алпайне написано адаптированный, тоесть он по любому сопротивлению работает, теперь осталось узнать погрешность какая у него, если действительно близкие сопротивления подобрать то рабоать не будет)))
