Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[kidLuza]

Сообщение от sova

торого перечисляются имена фьюзов и их шестнадцатеричные значения. Т.е. к вашей командной строке надо добавить -fCKSEL=2,CKDIV=1,BODLEVEL=5
После выполнения команды часть лога касающаяся фьюзов должна выглядеть так.
_LOW = 0xE2
CKDIV = 1
CKOUT = 1
SUT = 2
CKSEL = 2
_HIGH = 0xDB
DWEN = 1
EESAVE = 1
WDTON = 1
BODLEVEL = 5
RSTDISBL = 1
_EXT = 0xFF

вот что получилось

Command:
-p0378 -wp -cV1_3.hex -ap +tiny2313 -fCKSEL=2,CKDIV=1,BODLEVEL=5
Power ON
Device connected, tiny2313 detected
Chip not locked
Fuses
OSCCALs = 65 67
_LOW = 0x64
CKDIV = 0
CKOUT = 1
SUT = 2
CKSEL = 4
_HIGH = 0xDF
DWEN = 1
EESAVE = 1
WDTON = 1
BODLEVEL = 7
RSTDISBL = 1
_EXT = 0xFF
SELFPRGEN = 1
Programming CODE memory
.. done (0.52s)
Programming fuses
New fuses value
OSCCALs = 65 67
_LOW = 0xE2
CKDIV = 1
CKOUT = 1
SUT = 2
CKSEL = 2
_HIGH = 0xDB
DWEN = 1
EESAVE = 1
WDTON = 1
BODLEVEL = 5
RSTDISBL = 1
_EXT = 0xFF
SELFPRGEN = 1
Total time 1.10s
Reset pin released
Power OFF

[sova]

Сообщение от kidLuza

вот что получилось

Теперь все верно.

[kidLuza]

делюсь результатом.
во общем после 4-х дневных трудов (свободное время в день от часа до 4) с програматором и паяльником адаптер был изготовлен. Конечно, у многоуважаемого sova, получилось все на многое изящнее, но мне был нужен результат: свершилось адаптер изготовлен и смонтирован в авто. результат - все просто отлично...
отличия в схеме: стабилитрон мне привезли для поверхностного монтажа, как на схеме, пришлось искать варианты замены. знающие люди подсказали вместо стабилитрона поставить кренку на 5 В (7505) с сохранением всего остального по питанию... и свершилось все работает...

[lexsan]

sova, Спасибо!!! адаптер получил ,работает.

[Palomino]

Здравствуйте!
Подскажите, пожалуйста, можно ли подключить джойстик от Дастера (гнездо для джойстика и проводка есть) (вот такой http://www.logan-city.ru/index.php?productID=1729) к штатной магнитоле NissanConnect (Bosch) (вот такой http://www.fpro.aaanet.ru/connect/nc.htm).
На форуме Террано ответа не нашел и решил обратиться на дружественный форум . Сам я тоже не особо разбираюсь в электронике, но руки прямые.
Подскажите, возможно ли осуществить мою мечту о подрулевом джойстике и можете ли Вы мне в этом помочь (советом, а лучше готовым переходником за вознаграждение)?
Спасибо!

[sova]

Сообщение от Palomino

Подскажите, пожалуйста, можно ли подключить джойстик от Дастера (гнездо для джойстика и проводка есть) (вот такой http://www.logan-city.ru/index.php?productID=1729) к штатной магнитоле NissanConnect (Bosch) (вот такой http://www.fpro.aaanet.ru/connect/nc.htm).
На форуме Террано ответа не нашел и решил обратиться на дружественный форум . Сам я тоже не особо разбираюсь в электронике, но руки прямые.

Эта магнитола ставится на несколько моделей Ниссанов, кнопки у них на руле и они резистивные. Насколько мне известно, управление идет по двум каналам. Т.е. теоретически подружить джойстик Рено с этой магнитолой возможно с помощью устройства подобного, адаптеру для китайских магнитол.
Теперь о том, что мне неизвестно.
У разных моделей Ниссанов кнопки на руле разные и вроде как эти наборы кнопок переключаются в инженерном меню магнитолы. Есть конкретно у Вашей магнитолы такая возможность?
Я знаю, что у Ниссанов на руле есть кнопка(и) с нулевым сопротивлением, а у адаптера для китайцев минимальное сопротивление порядка 60-70 Ом Воспримет ли магнитола такое сопротивление как 0? И вообще, какие у Ниссанов сопротивления на кнопках я тоже пока не знаю. Надо больше информации.

[stawajak]

Доброго дня. Обращаюсь к форумчанам и лично к Юрию "sova", может у кого есть инфа по протоколу проводного управления на 2-х диновые аппараты JVC (типа KW-AV70EE). Протокол для однодиновых мафонов JVC-16 не катит, пробовал JVC-48 - тоже не работает.

[sova]

Валерий, здравствуйте. Читал о ваших работах, очень приятно видеть Вас здесь.
Конкретно по этой модели сказать не могу. Судя по ИК пульту, который в комплекте, там должен быть 48-битный протокол. На KW-NSX600EE работает 16-битный, это проверено. Больше к сожалению не чем помочь не могу. Как говориться - чем богаты...

[stawajak]

Сообщение от sova

Валерий, здравствуйте. Читал о ваших работах, очень приятно видеть Вас здесь.
Конкретно по этой модели сказать не могу. Судя по ИК пульту, который в комплекте, там должен быть 48-битный протокол. На KW-NSX600EE работает 16-битный, это проверено. Больше к сожалению не чем помочь не могу. Как говориться - чем богаты...

В моделях JVC с большим ИК пультом сигналы с пульта и с проводного управления приходят на разные ноги контроллера магнитолы, поэтому и протокол может быть разный.
Большая просьба, если в будущем появится какая-нибудь информация по этому вопросу, то поделитесь, пожалуйста.

[sova]

Сообщение от stawajak

Большая просьба, если в будущем появится какая-нибудь информация по этому вопросу, то поделитесь, пожалуйста.

Если что-то узнаю, обязательно поделюсь.

[VVVolodia]

Заказал себе джойстик (квадратный, который для авто с ESP) артикул 255522448R, пришел только сам джойстик, без провода. Кто нибудь может подсказать артикул этого провода?

[sova]

Сообщение от VVVolodia

Кто нибудь может подсказать артикул этого провода?

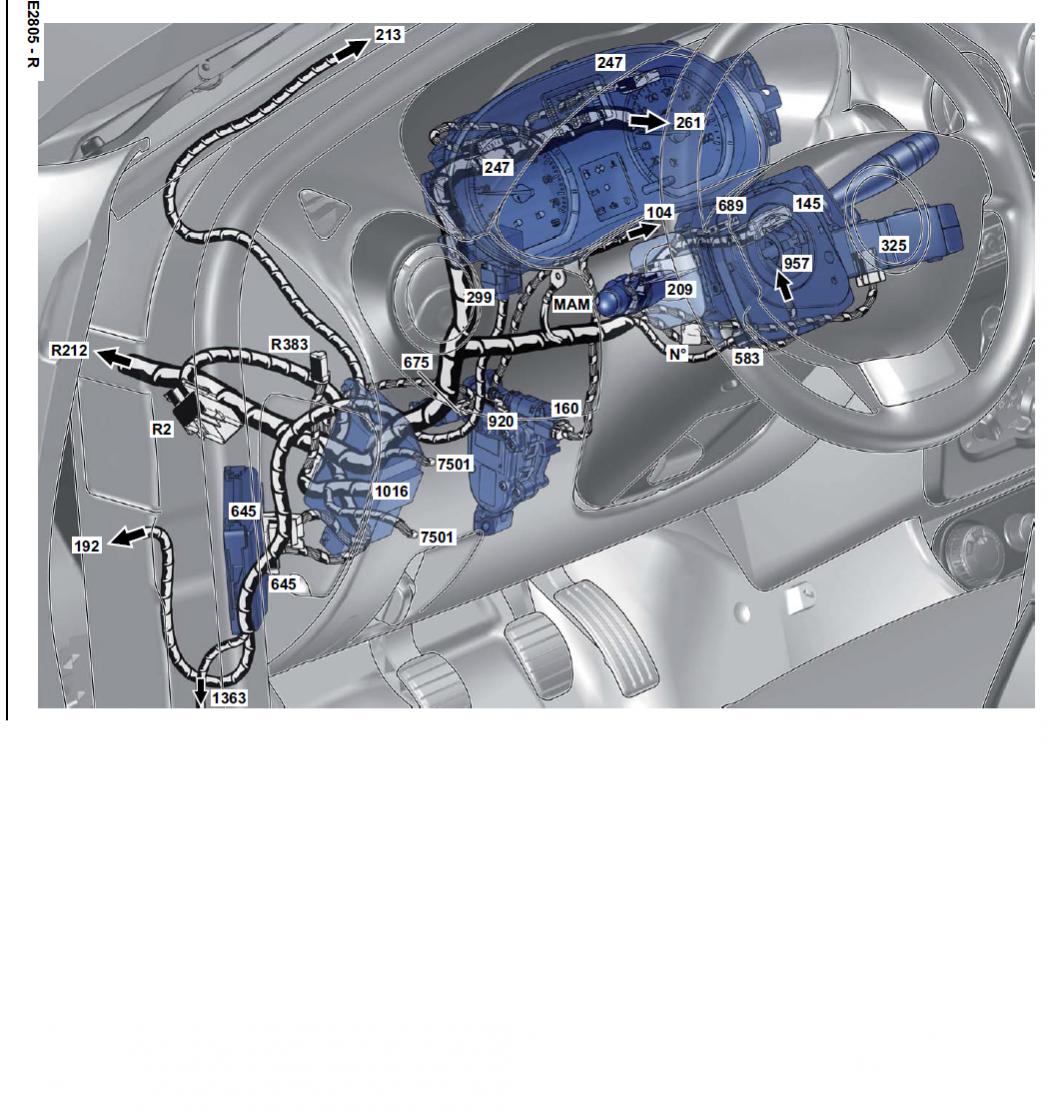

У этого джойстика нет отдельного жгута, проводка к нему идет в жгуте передней части салона.
Не помню от кого слышал, но вроде как в Терррано все есть. Попробуйте поискать в машине.

[VVVolodia]

sova, клёво, спасибо! Буду искать. А у "овального" джойстика жгут отдельным артикулом идет? В принципе, мне в основном, разъем нужен для подключения к джойстику. Если вдруг в машине не найду, подойдет ли разъем жгута "овального" джойстика?
А есть ссылка на каталог из которого картинка в предыдущем посте?

[sova]

Сообщение от VVVolodia

А у "овального" джойстика жгут отдельным артикулом идет?

Отдельным, но идет вместе с джойстиком. Со стороны самого джойстика разъема нет.

Сообщение от VVVolodia

В принципе, мне в основном, разъем нужен для подключения к джойстику

Разъемы со стороны джойстика и со стороны магнитолы разные.

Сообщение от VVVolodia

А есть ссылка на каталог из которого картинка в предыдущем посте?

В теме "Электросхемы на Рено Дастер", пост 41. http://www.dusterclubs.ru/vb/showpos...1&postcount=41

---------- Добавлено в 22:01 ---------- Предыдущее написано было в 21:51 ----------

VVVolodia, несколько постов выше Palomino упоминал разъем и проводку для джойстика. Попробуйте обратиться к нему, думаю у него больше информации на эту тему.

[sp62]

Всем доброго времени суток! Сам управляю Шевроле Нивой. Ездил на Дастере, понравился подрулевой джойстик. Вопрос, реально ли поключить джойстик от Дастера в Ниве к магнитоле Пионер deh-x3700? В магнитоле разъем 3,5. Думаю что подойдет, вот только не пойму, джойстик к магнитоле подключается или еще и к доп +/-?

[sova]

Сообщение от sp62

Всем доброго времени суток! Сам управляю Шевроле Нивой. Ездил на Дастере, понравился подрулевой джойстик. Вопрос, реально ли поключить джойстик от Дастера в Ниве к магнитоле Пионер deh-x3700? В магнитоле разъем 3,5. Думаю что подойдет, вот только не пойму, джойстик к магнитоле подключается или еще и к доп +/-?

Нет ничего невозможного, было бы желание. У Пионера управление резистивное, т.е. команда определяется величиной сопротивления включенного между входом ДУ и массой. Джойстик - это всего лишь набор кнопок. Что бы их подружить надо, чтобы каждая кнопка подключала на массу вход ДУ через определенный резистор. Самый простой способ приведен в первом сообщении темы п.2 и п.3
Это касается только кнопок. Чтобы работал энкодер нужен адаптер, который определяет направление вращения энкодера и в зависимости от этого подключает необходимый резистор.

[VVVolodia]

Palomino, тоже занимаюсь этой проблемой. Только у меня магнитола без навигации DAEWOO AGC-0071RF. Но разъем для подключения такой же как в твоей. Начало моего расследования можно почитать тут http://www.drive2.ru/l/5270565/.
Посмотри, пожалуйста, в сервисном меню своей магнитолы, тип подключаемого рулевого управления магнитолой.
Чтоб открыть сервисный режим на моей магнитоле, нужно ее включить, зажать клавишу SETUP и быстро покрутить правой крутилкой влево-вправо 3-4 раза на пол оборота. У тебя, я думаю так же.
Путь в меню такой: Diagnostics/Unit Config/Sterring Wheel/
У меня там стоит Sterring Wheel : В
т.е. тип рулевого управления "В". Интересно узнать, какой у тебя, от этого зависит, одинаковые адаптеры надо делать к нашим магнитолам или разные.

[VVVolodia]

[QUOTE]

Сообщение от sova

У этого джойстика нет отдельного жгута, проводка к нему идет в жгуте передней части салона.
Не помню от кого слышал, но вроде как в Терррано все есть. Попробуйте поискать в машине.

sova, я снимал кожух рулевой колонки, разъема для подключения джойстика в Террано нет. Снял магнитолу, провода отвечающие за рулевое управления магнитолой, идущие на выходы 6, 15, 16 (согласно распиновки) разъема магнитолы так же отсутствуют.
Разобрал джойстик, прозвонил, согласно схемы джойстика в посте #1, получилась распиновка контактов самого джойстика, а не разъема на жгуте. Вот результат.

Сообщение от sova

Эта магнитола ставится на несколько моделей Ниссанов, кнопки у них на руле и они резистивные. Насколько мне известно, управление идет по двум каналам. Т.е. теоретически подружить джойстик Рено с этой магнитолой возможно с помощью устройства подобного, адаптеру для китайских магнитол.
Теперь о том, что мне неизвестно.
У разных моделей Ниссанов кнопки на руле разные и вроде как эти наборы кнопок переключаются в инженерном меню магнитолы. Есть конкретно у Вашей магнитолы такая возможность?
Я знаю, что у Ниссанов на руле есть кнопка(и) с нулевым сопротивлением, а у адаптера для китайцев минимальное сопротивление порядка 60-70 Ом Воспримет ли магнитола такое сопротивление как 0? И вообще, какие у Ниссанов сопротивления на кнопках я тоже пока не знаю. Надо больше информации.

Управление на моей магнитоле действительно идет по двум каналам "А" и "В".
В инженерном меню магнитолы прописано "Sterring Wheel : В". Видимо какой-то тип управления "В". Поменять его на какой-либо другой тип используя кнопки на самой магнитоле не получилось. Вообще в сервисном меню что-либо поменять не получилось, можно только просмотреть информацию.
Далее, дома я подключил магнитолу к компьютерному блоку питания и к динамику. С помощью переменного сопротивления удалось выяснить, что магнитола откликается на 6 команд. Прям как в этой схеме (кажется от Кашкая):



С той лишь разницей что от питания "А" у меня работают Phone, Seek down и VOL+, о от питания "В" работают Sourse, Seek up и VOL-.
Замерял диапазон сопротивлений для каждой функции, получилась такая таблица примерных значений сопротивлений:



Кнопка "Phone" реагирует только на значение сопротивления "ноль" и то после нажатия в течении 2 секунд.
После некоторых раздумий сочинил такую схему:



(Энкодер в ней не указан)
В итоге работают 4 кнопки VOL+, VOL-, Sourse, Phone ну и кнопка ОК работает естественно, как VOL+.
Хотелось бы еще и Seek up и Seek down задействовать, но с энкодером как, я понимаю, не получится, нужен микроконтроллер, чтоб определять направление вращения колесика, т.к. постоянно замкнуты 2 контакта???
С этим я уже точно сам не справлюсь, т.к. даже не знаю что такое микроконтроллер.
Придумал как механическим путем в дорожках джойстика переназначить кнопку ОК на GND с сопротивлением 160 Ом и на питание "В", тогда она будет работать как Seek up, но пока не хочу джойстик курочить.
Скажите, пожалуйста, по собранной мной информации возможно сделать адаптер с микроконтроллером? Если Вам это интересно, готов всячески содействовать.

[sova]

VVVolodia, в личку кинул ссылкой, где есть все ответы на Ваши вопросы.

[александр16rus]

Добрый день.
Получил адаптер от SOVA, уже поставил, все отлично работает.
Спасибо большое!
