Схема предохранителей и реле Дастер 2021

[Северный Бизон]

Сообщение от sergeyd

Разобрался сам)

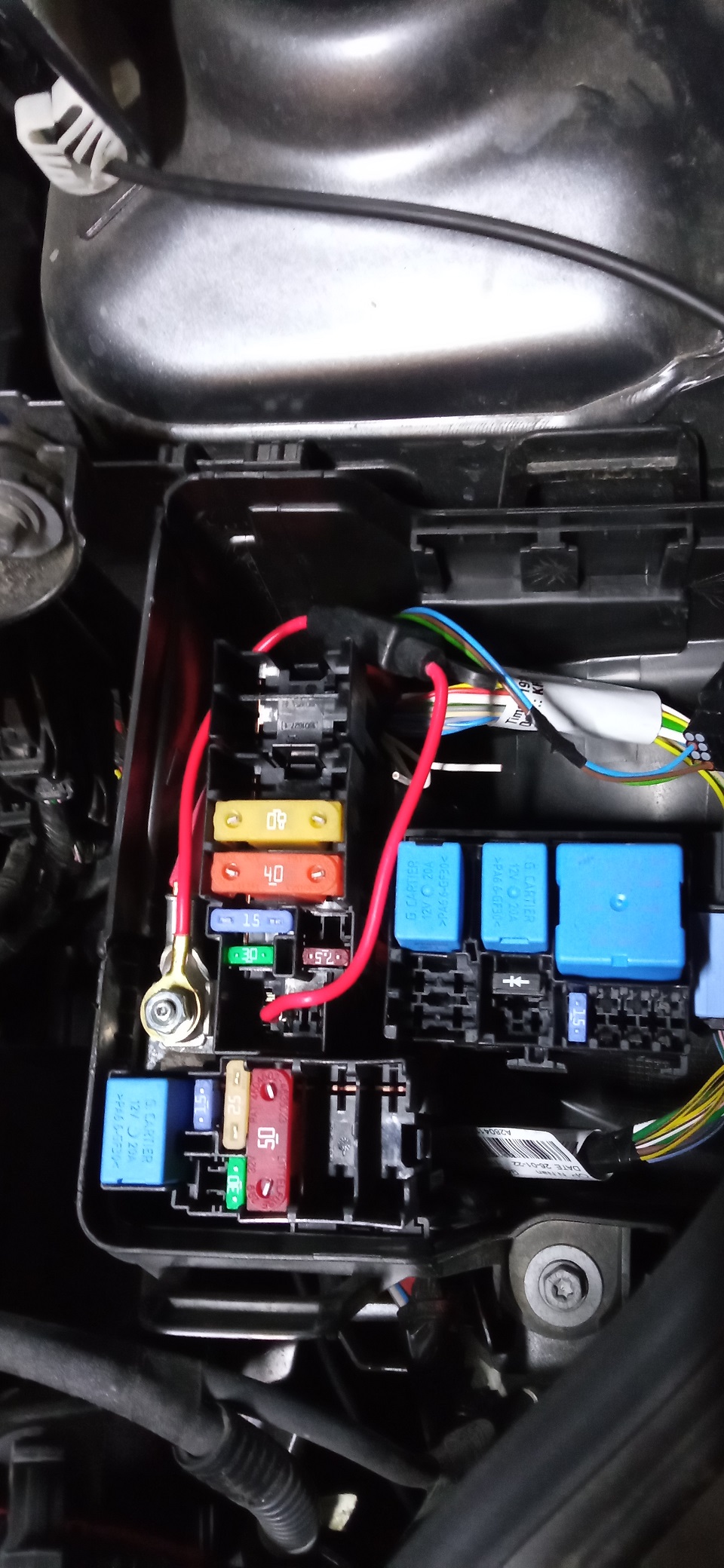

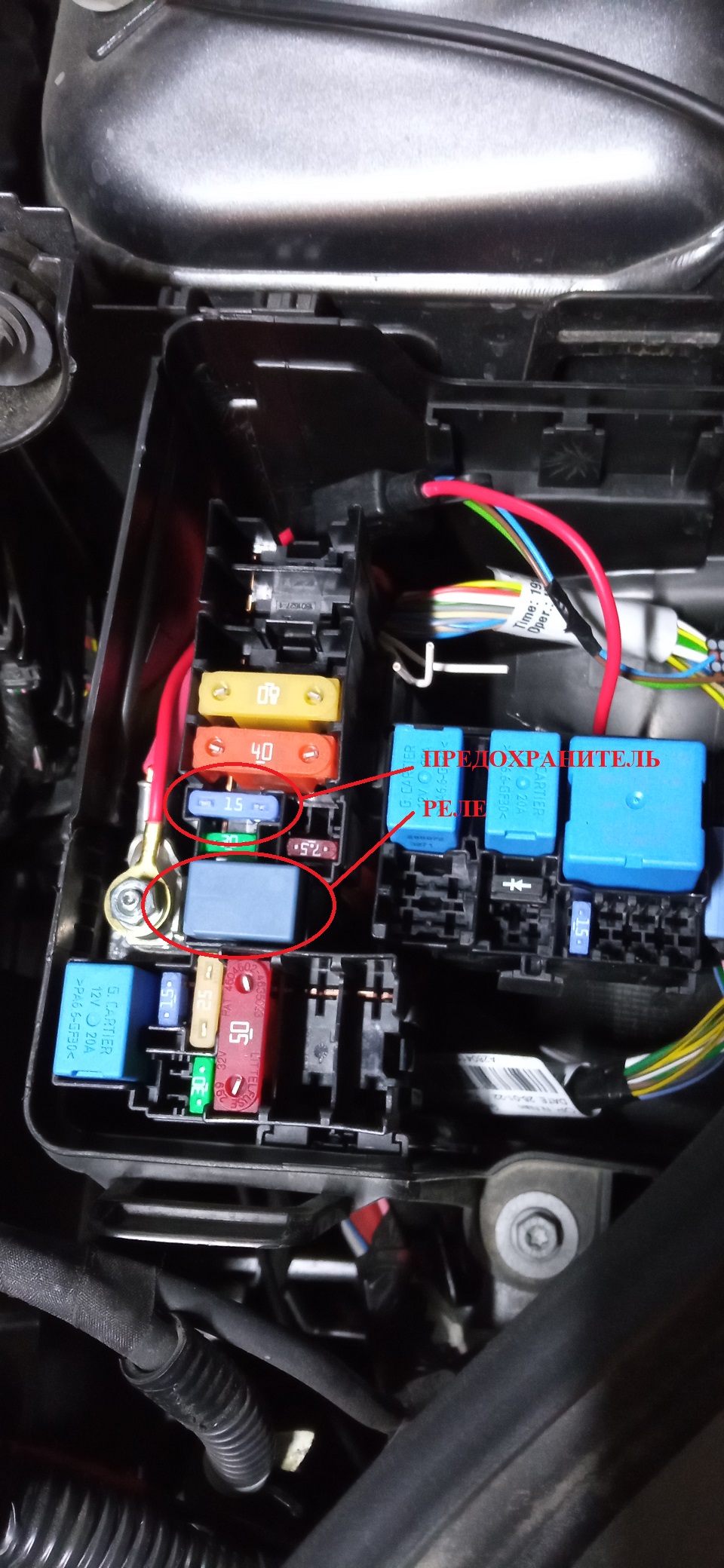

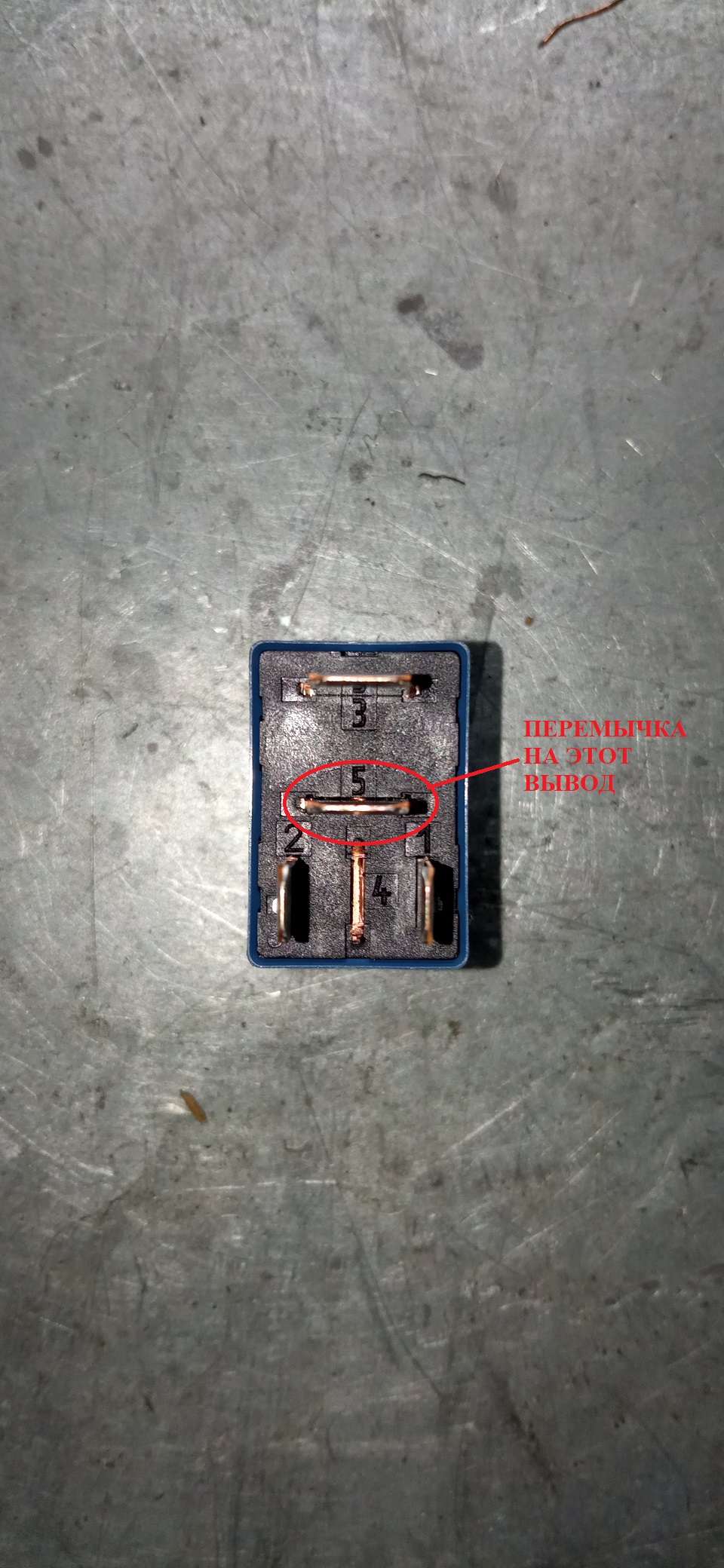

Предохранитель на заднюю розетку находится в моторном отсеке (коробка рядом с чашкой опорного подшипника). Но чтобы запитать розетку при выключенном зажигании, нужно извлечь реле и подать питание на один из выводов. См. вложения, там вроде бы всё понятно)
Вложение 138148
Вложение 138149
Вложение 138147

Вложения не открываются. А можете ещё раз выложить?
Подскажите , плиз, как отрыть крышку блока предохранителей под капотом? Переднию защёлку только удалось открыть. А сзади справа такая же защёлка. Но, у неё ход поменьше, в стакан упирается. Непонятно, она не даёт крышку сдёрнуть или слева 2 защёлки. ( а может они и не защёлки даже, а крепёж блока, я не понял). Есть ли фото расположения предохранителей в этом блоке? Я надеюсь там найти предохранитель заднего прикуривателя.

---------- Добавлено в 15:12 ---------- Предыдущее написано было в 15:02 ----------

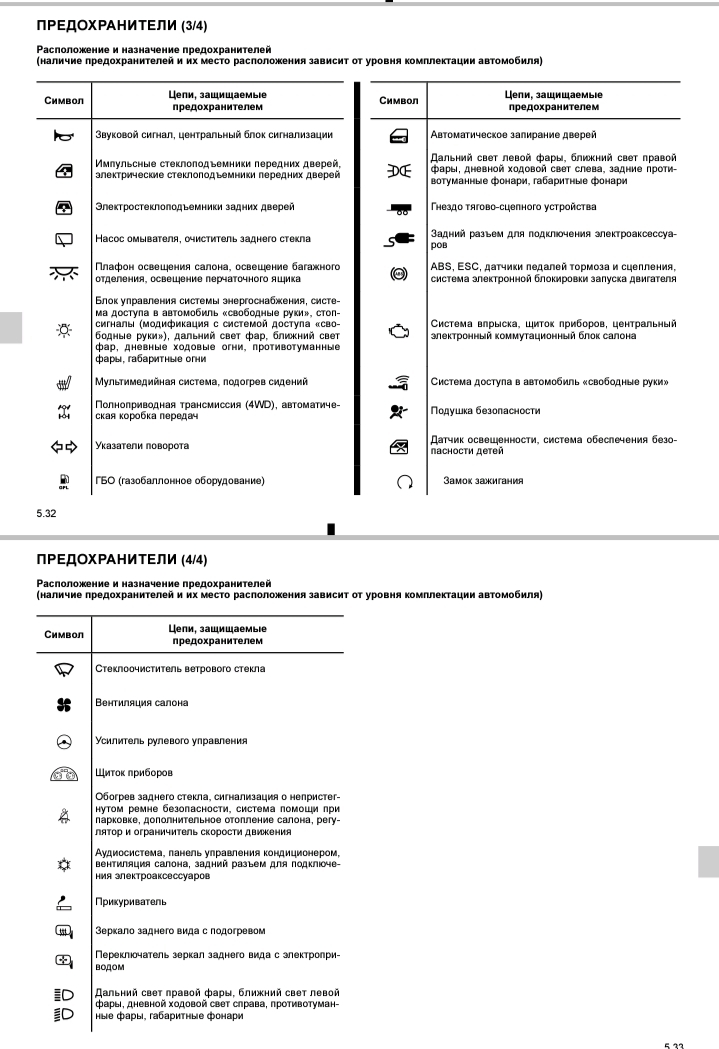

Может появились схемы расположения предохранителей? В мануале я нашёл только расшифровку значков. Может, для начала выложить фото с крышек коробок предохранителей (салонной и подкапотной) и фото с манула расшифровки значков.

[sergeyd]

Сообщение от Северный Бизон

Вложения не открываются. А можете ещё раз выложить?

[Северный Бизон]

Спасибо большое! А крышку как снять или открыть? Тянул-тянул вверх , но боялся сломать. Разщёлкнуть переднию защёлку и дёрнуть вверх?

[sergeyd]

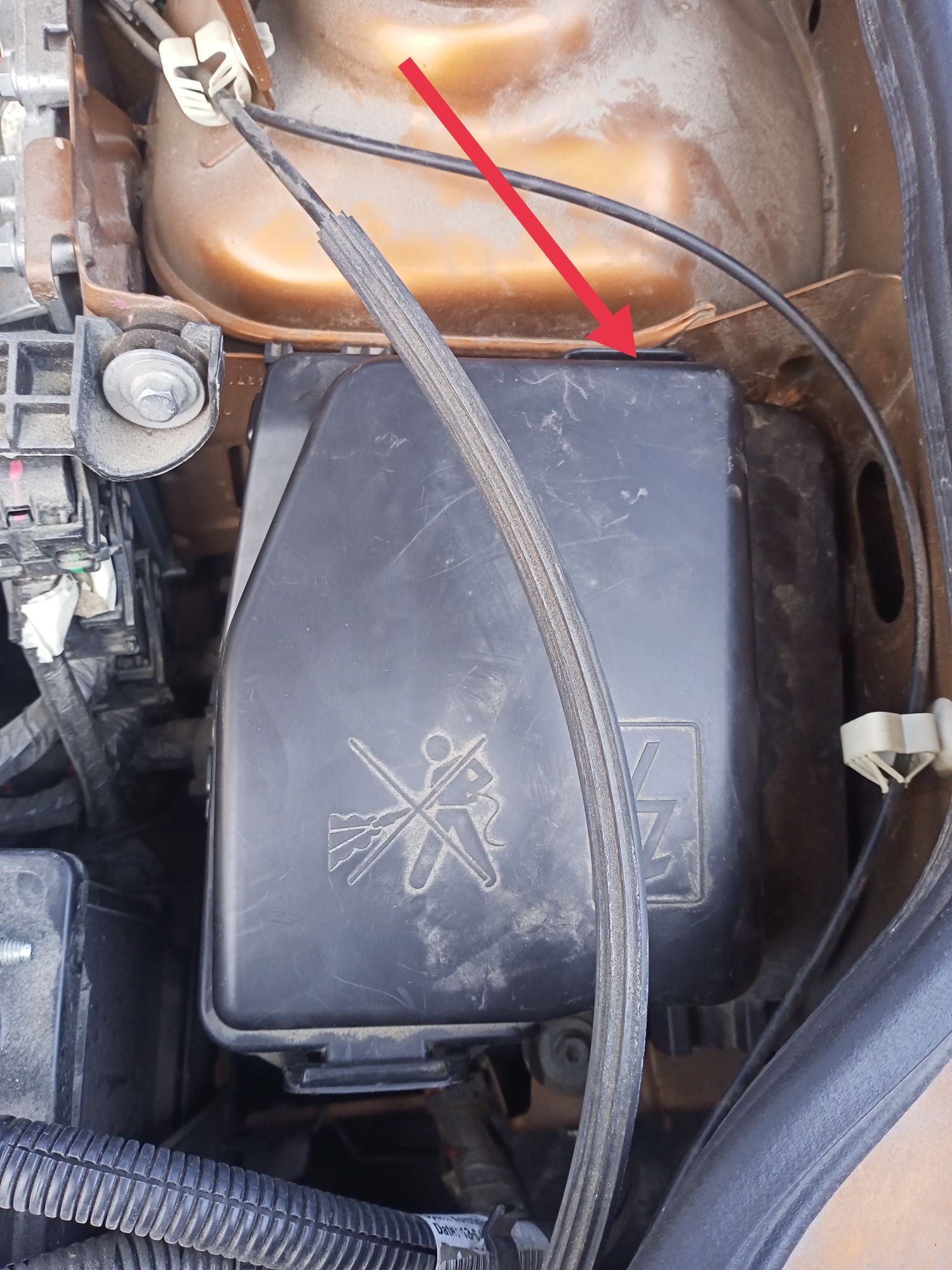

По поводу крышки - там 2 защелки, спереди и сзади. Лучше сначала заднюю отцепить и длинной отверткой подцепить крышку и тянуть вверх, потом переднюю. Неудобно стоит конечно, впритык со стаканом амортизатора...

[Северный Бизон]

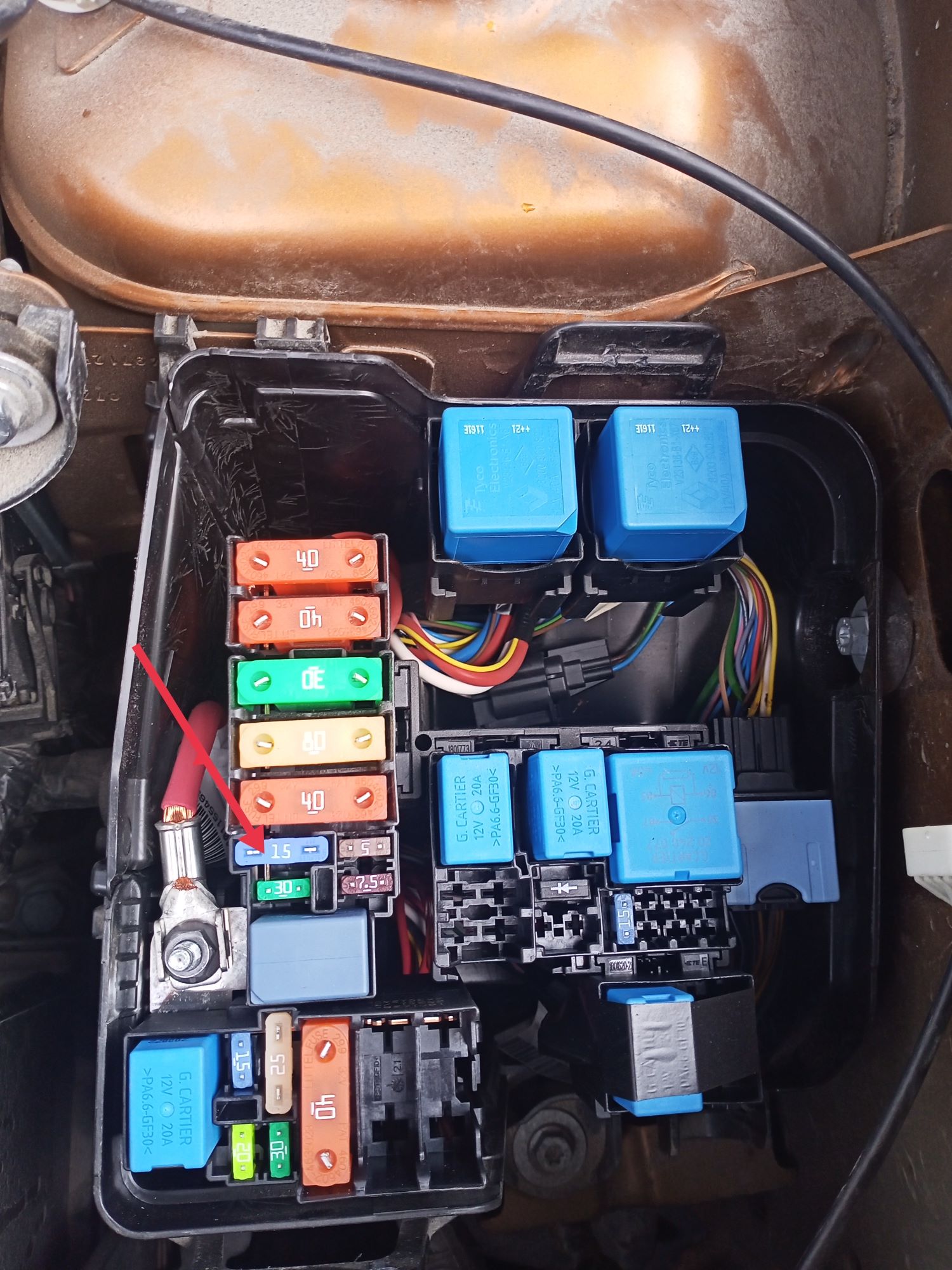

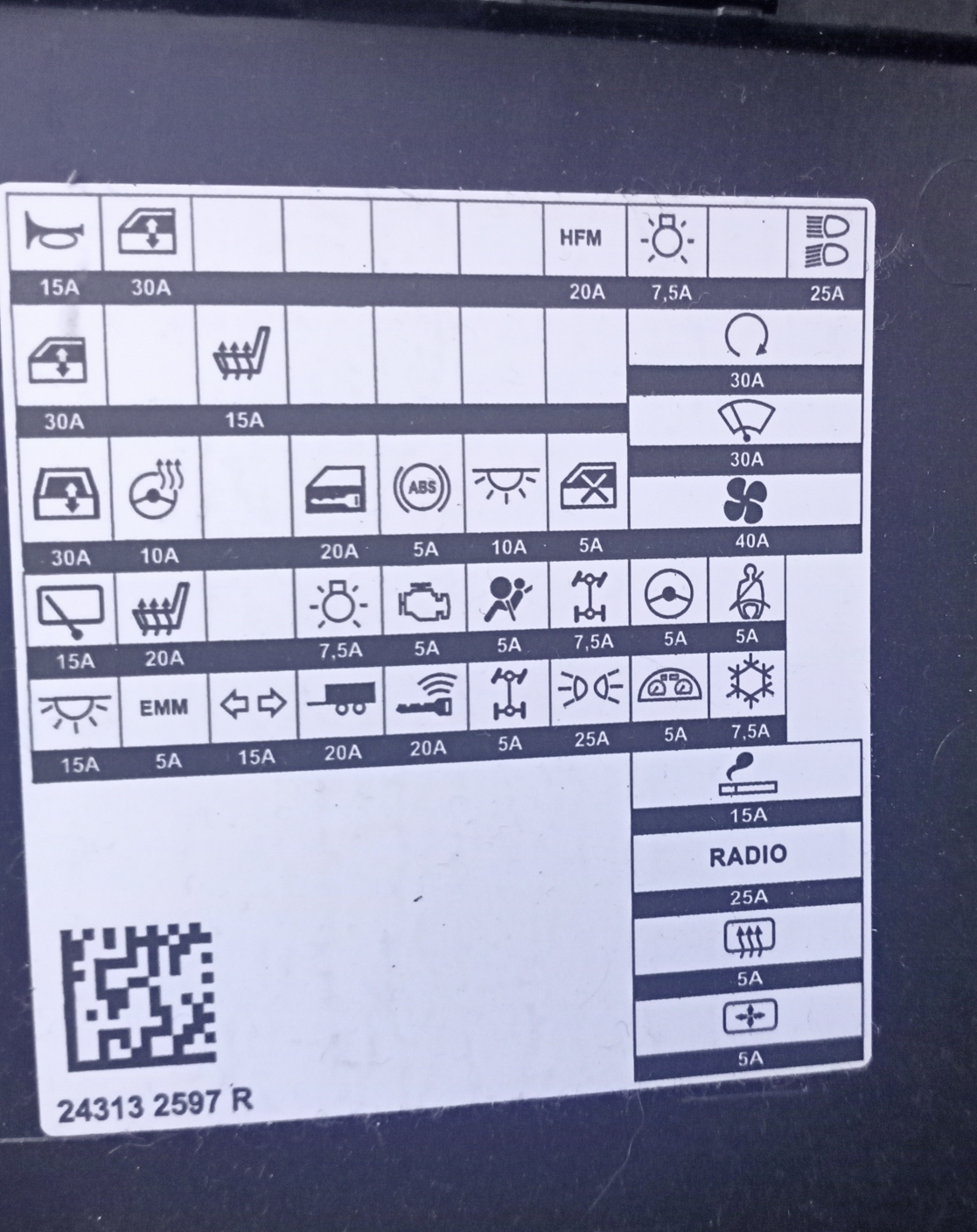

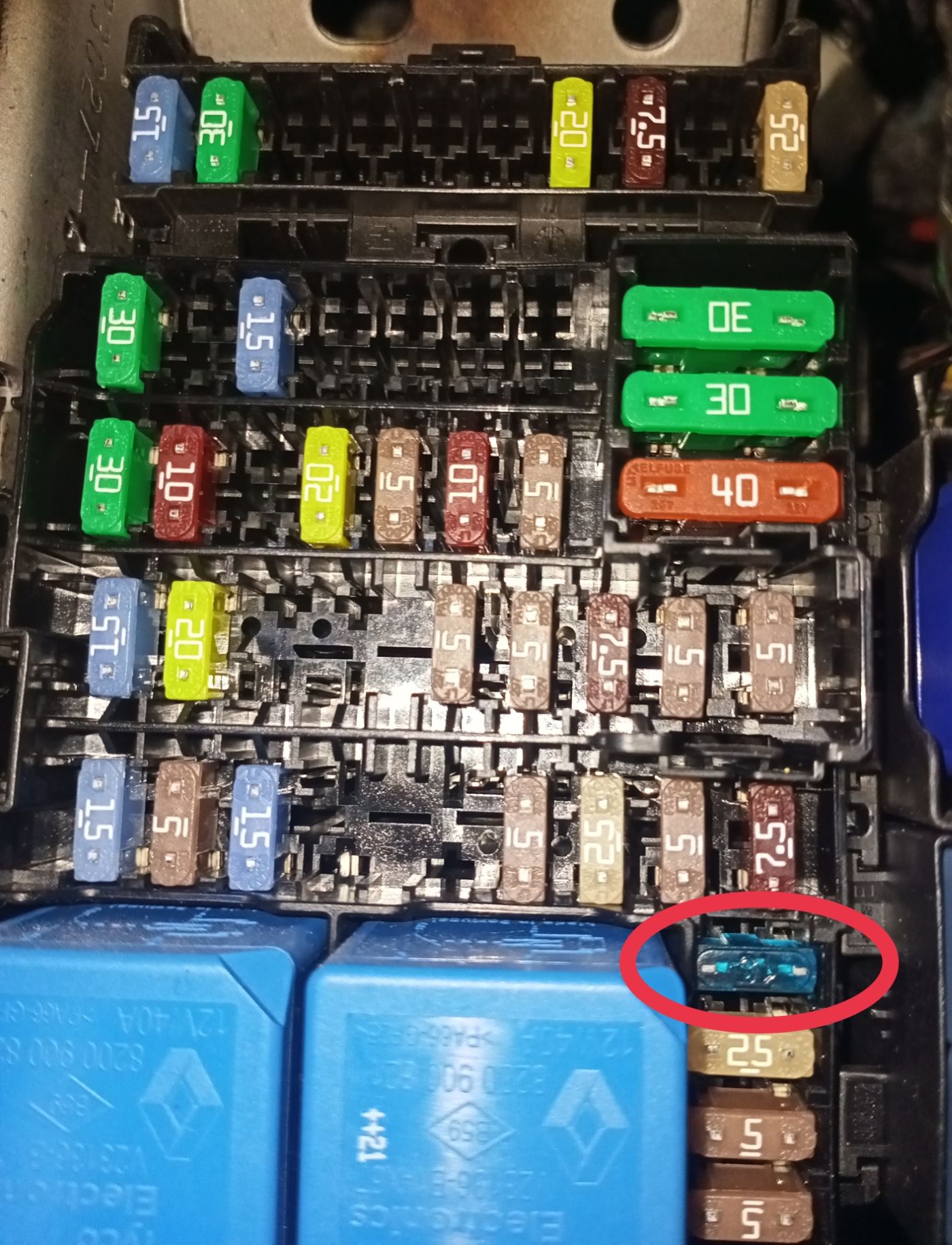

Подытожу. Предохранитель переднего прикуривателя находится в блоке под рулём. Тип - мини. 15А. На крышке есть схема расположения предохранителей с обозначениями. Сигаретка - передний прикуриватель. Предохранитель заднего прикуривателя находится в блоке под капотом у левого стакана. Открывается плохо. Крышка блока держится на двух защёлках. Сначала надо отогнуть заднею защёлку плоской отверткой. Прям вдавить её в стакан и потянуть на себя крышку. Потом отжать переднею защёлку и снять уже крышку полностью. Никакой схемы тут нет, в мануале тоже схемы нет. Предохранитель заднего прикуривателя имеет тип - Стандарт. 15А. Смотрите фото. Большое спасибо sergeyd за предоставленную ценную информацию!
