Продам Удлинитель синала поворота.

[sova]

Предлагаю удлинитель сигнала поворота.

предыдущая версия (не актуально)

1. с фиксированным количеством миганий.
   По умолчанию прошивается 4 мигания. По желанию заказчика можно установить любое количество, в пределах разумного.
   В процессе эксплуатации изменить количество миганий можно, только используя специальный программатор для микроконтроллеров.
   Инструкция.

   + Нажмите здесь, чтобы увидеть скрытый текст


2. с программируемым количеством миганий.
   Количество миганий программируется пользователем от 0 (удлинитель выключен) до 10 ( 7,8 секунды).
   Программирование производится переключателем поворота. Для входа в режим программирования, при выключенном зажигании включаем поворотник в любую сторону. Затем включаем зажигание и шесть раз переводим переключатель из одного, крайнего положения в другое и в конце оставляем его в нейтральном положении. На каждое действие не более 1,5 секунды. Если инициализация прошла успешно поворотник мигнет два раза сначала в одну сторону, затем два раза в другую. Это означает,что вход выполнен и можно приступать непосредственно к программированию. Для этого включаем переключатель в любую сторону, отсчитываем необходимое количество миганий и выключаем. (Если было отсчитано более 10 миганий, удлинитель сбросится на значение по умолчанию - 4 мигания). Далее поворотники снова мигнут два раза сначала в одну сторону, затем два раза в другую. Это значит, что программирование завершено успешно. Теперь при коротком нажатии на переключатель поворотники будут отрабатывать запрограммированное число раз. В остальном схема работает также, как и удлинитель с фиксированным количеством миганий.
   Удлинители не имеют возможности отключить ошибочно включенный сигнал, по этому не рекомендуется программировать слишком большое количество миганий.
   Программирование

   + Нажмите здесь, чтобы увидеть скрытый текст



Текущая версия.
Технические характеристики.
Напряжение питания 10…18В
Потребляемый ток, не более 8 мА
Максимальный ток коммутации 100 мА
Входное напряжение ( высокий уровень), не более 20 В
Входное напряжение (активный уровень низкий), не более 0,6 В
Габаритные размеры 11мм х 22мм
Длина соединительных проводов,
красного 150мм
остальных 120мм
Время удлинения сигнала поворота, программируемое 0...5 секунд или от 0 до 6 миганий (зависит от частоты мигания)

Инструкция.

Внешний вид.

Схема. Прошивка.

Стоимость удлинителя - 480р.
Доставка почтой России (отправление 1го класса с объявленной ценностью), +260р. к стоимости заказа. (Наложенным платежом не отправляю. Извините!)
Способ оплаты: Киви кошелек или на карту Сбербанка.

На какие автомобили подходит удлинитель

Мне часто задаю вопрос по поводу совместимости удлинителя с другими марками машин.
Ниже список машин, к которым он точно подходит и на которых проверялся:

+ Нажмите здесь, чтобы увидеть скрытый текст

Dacia Logan
Dacia MCV
Lada Largus
Renault Duster
Renault Logan
Renault Sandero
Nissan Almera (G15)
Lexus II RX 300, 2005 г.в.
Lada Priora

У удлинителя есть два основных ограничения:

• Общий провод переключателя должен соединяться с массой.
• Ток в цепи переключателя не должен превышать 100мА.

По этому, теоретически, удлинитель может быть совместим с некоторыми автомобилями из списка ниже, в зависимости от модельного года и комплектации.
Ни на одной из этих машин удлинитель пока не проверялся. Каждый конкретный случай надо рассматривать отдельно.

+ Нажмите здесь, чтобы увидеть скрытый текст

BMW E 38
BMW E 39
Chery Tiggo
Honda Accord
Honda Pilot
Jeep Liberty
Mazda 3
Mazda 6
Mazda CX-7
Nissan Note
Skoda Fabia
Subaru Forester
Subaru Tribeca
Suzuki Grand Vitara
Suzuki SX4
Toyota Camry
Toyota Corolla
Toyota Corolla Fielder
Toyota Hilux
Toyota Land Cruiser (120) Prado
Toyota Land Cruiser 100
Toyota Land Cruiser 200
Toyota RAV 4
Toyota Venza

[sova]

ko4egar, смотрите личные сообщения.

[ko4egar]

sova, Сегодня получил,поставил всё получилось.СПАСИБО

[Denis1992]

Интересует непрограммируемый удлинитель, в Мск можно лично забрать или вы не в Мск?

[sova]

Сообщение от Denis1992

Интересует непрограммируемый удлинитель, в Мск можно лично забрать или вы не в Мск?

Можно, координаты сейчас в личку скину.

[Кирилл 2.0]

Хочу купить программируемый

[sova]

Кирилл 2.0, смотрите личные сообщения.

[Ivan The Durak]

sova, здравствуйте!

Попытался сегодня установить удлинитель и, увы, не хватило образования.

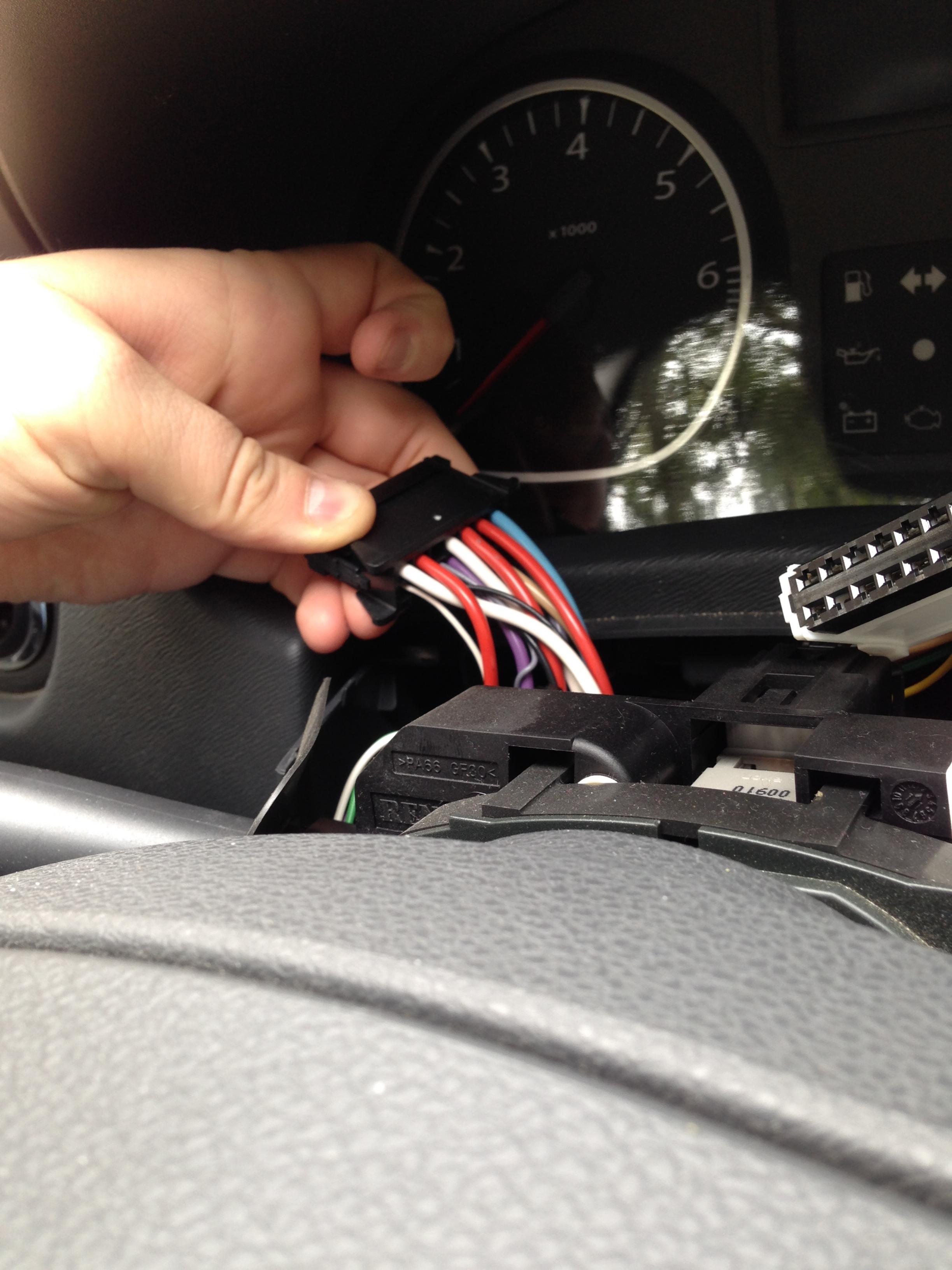

Подскажите как найти гнезда А5, А6, А7. Они, увы, не подписаны и даже, по-моему заняты другими проводками.
Заранее извиняюсь, если вопрос - боян и раскрыт на одной из 20 страниц ранее =)

[dg972]

Ivan The Durak, на фото все видно.



Не надо искать свободные гнезда, надо подключиться рядом.

[sova]

Сообщение от Ivan The Durak

Они, увы, не подписаны и даже, по-моему заняты другими проводками.

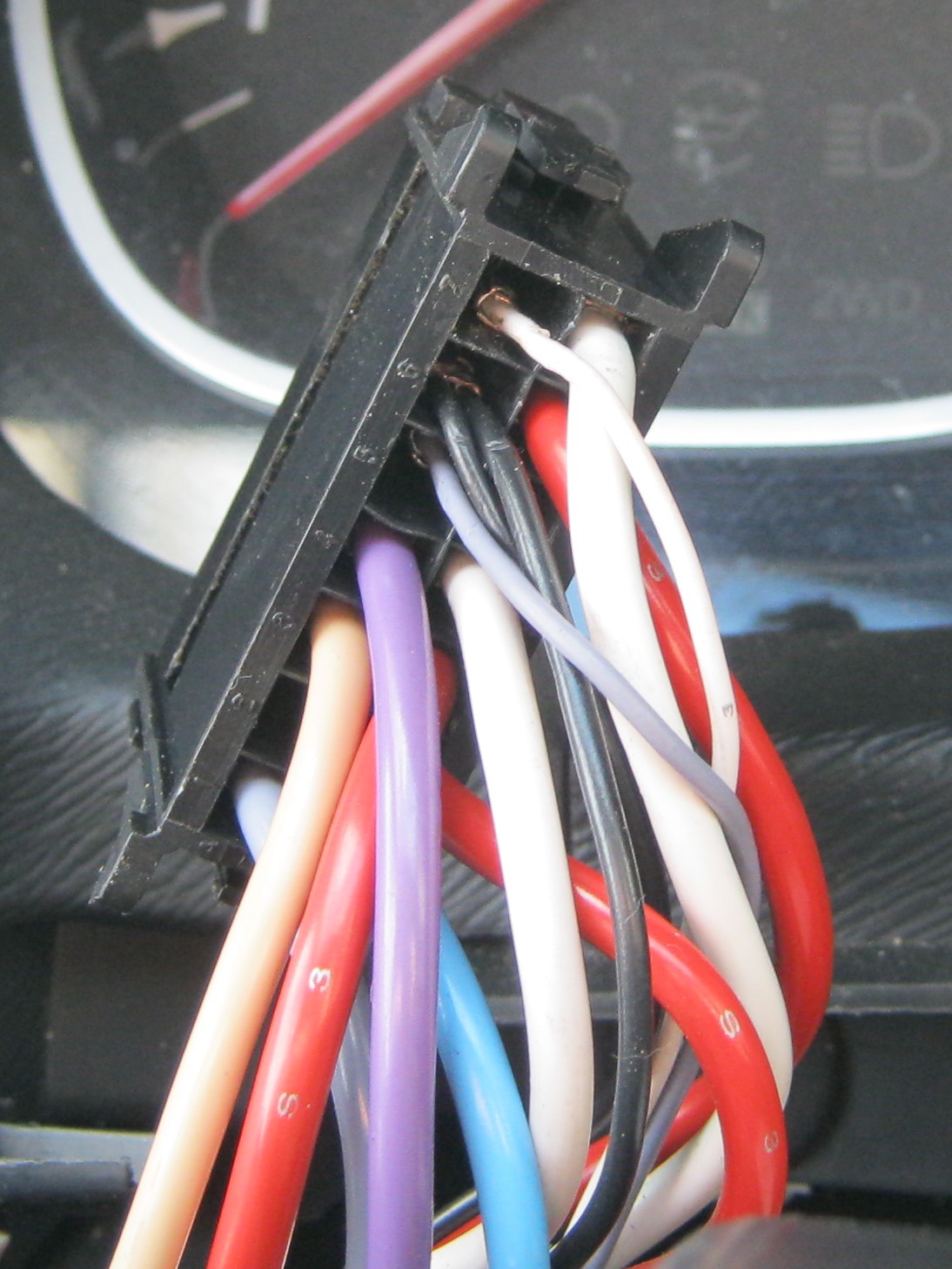

На колодках, маркировка есть. При хорошем освещении ее видно.

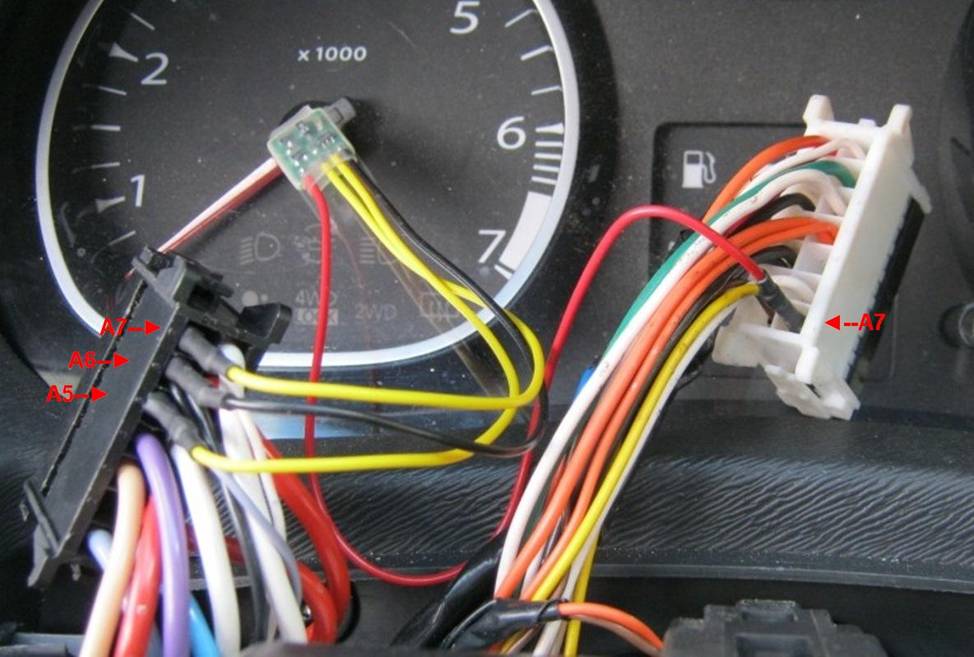

Для Дастера (на других моделях Рено цвета могут отличаться):
Разъем переключателя поворотов - черный.
А5 - серый тонкий провод
А6 - два черных тонких провода
А7 - белый тонкий провод

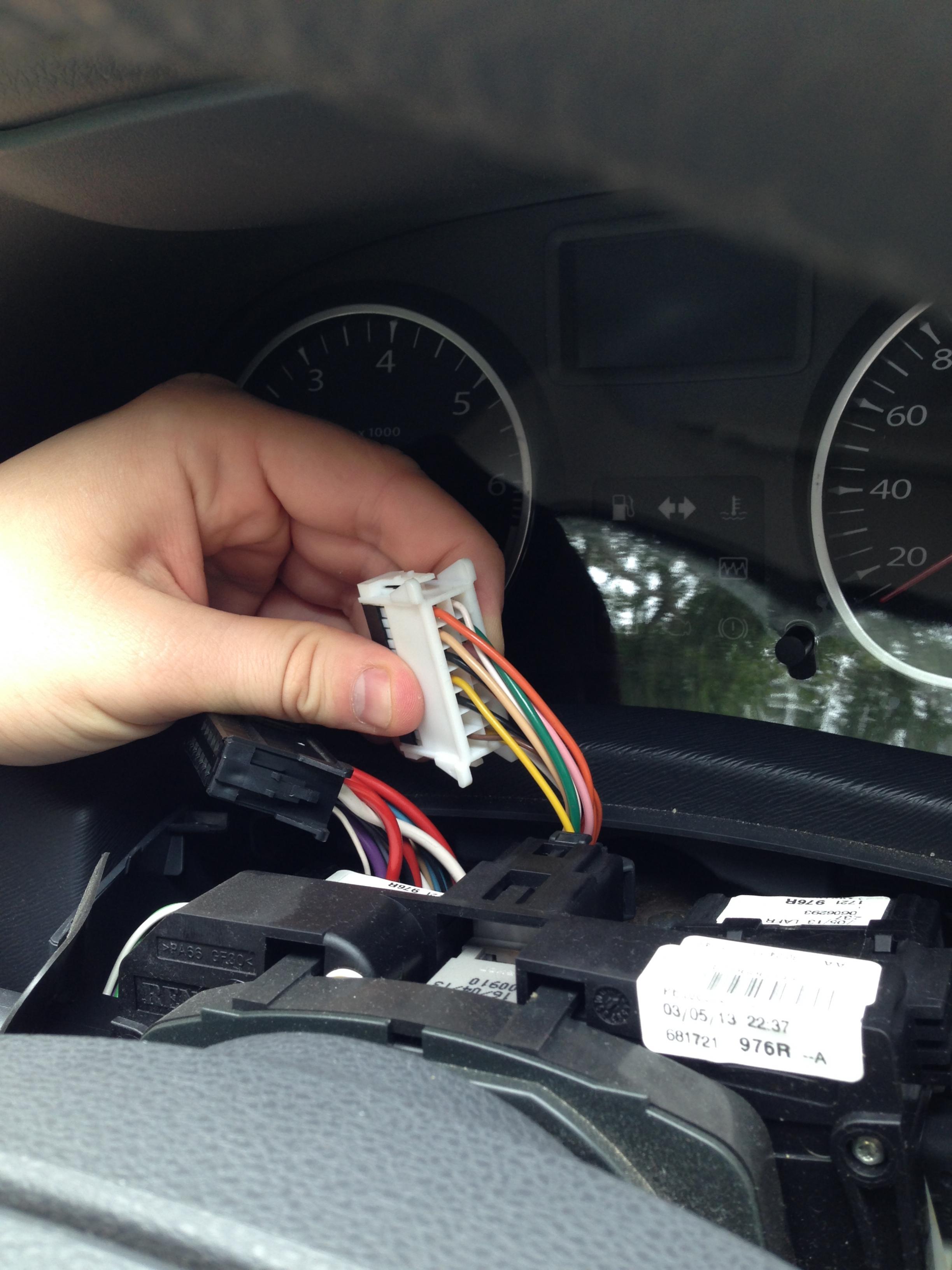

Красный провод удлинителя подключается к разъему стеклоочистителя (белая колодка), к любому желтому проводу, обычно А7.

Терминалы удлинителя вставляются с обратной стороны колодки (со стороны проводов) в дополнение к уже существующим проводам и фиксируются стяжкой. Все это есть в инструкции.
И еще. Убедительно прошу, - отключайте аккумулятор на время подключения удлинителя. Если на желтые провода удлинителя, даже случайно, попадет +12В при подключенной массе, то микроконтроллер выйдет из строя.

[Ivan The Durak]

sova, спасибо за оперативный ответ!
завтра-послезавтра вооружусь фонариком и увеличительным стеклом и все сделаю
аккумулятор обязуюсь отключить =)
бумажную инструкцию читал, но она была увы черно-белая, потому не разобрался

[mayorvs]

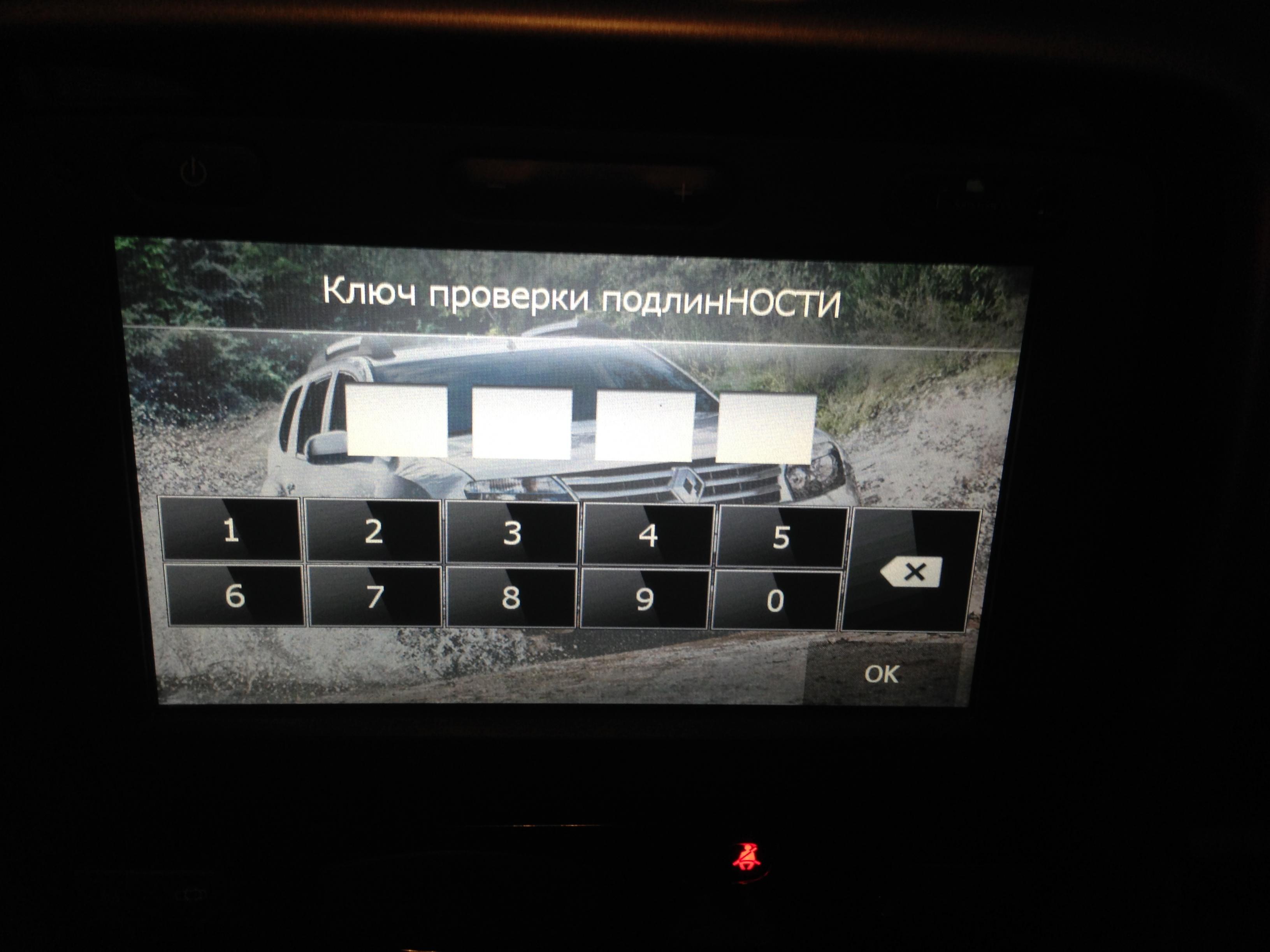

МедиаНав кода магнитолы не просит после отключения аккума? Если спрашивает как предыдущие магнитолы, озаботься заранее

[Ivan The Durak]

Сообщение от mayorvs

МедиаНав кода магнитолы не просит после отключения аккума? Если спрашивает как предыдущие магнитолы, озаботься заранее

А уже =) Записан в книжечку =)

[ketiv]

Хочу купить удлинитель с фиксированным количеством миганий

[sova]

ketiv, ответил в личном сообщении

[Кирилл 2.0]

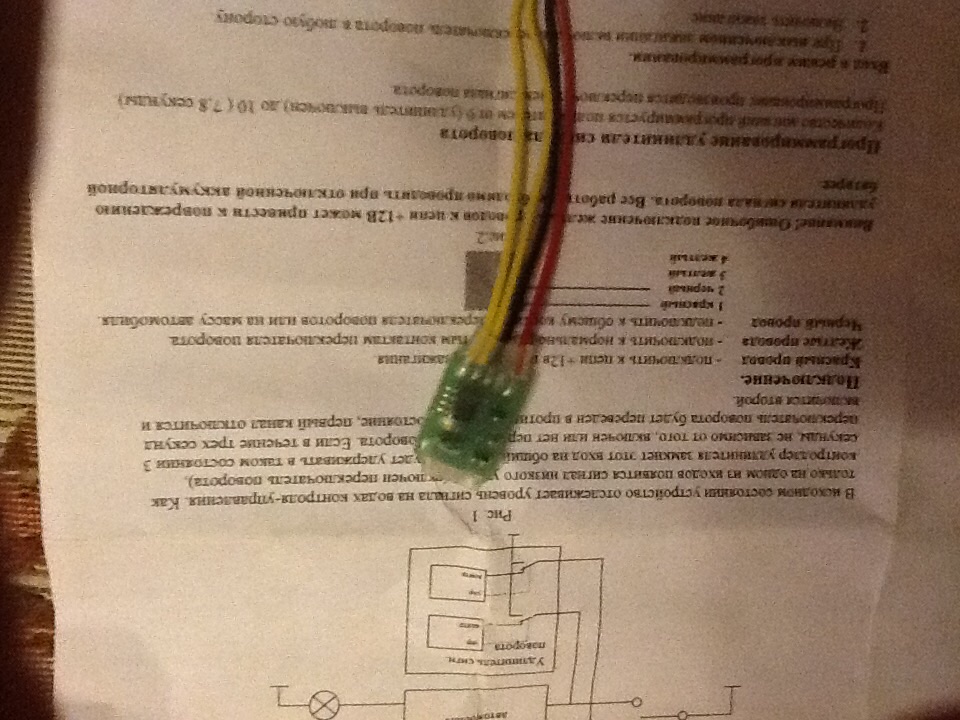

Сегодня получил удлинитель. У меня очередность проводов иная. Слева направо: красный, черный, желтый, желтый. Подскажите, есть ли разница при установке???

[Кирилл 2.0]

Вот фото

[sova]

Сообщение от Кирилл 2.0

Сегодня получил удлинитель. У меня очередность проводов иная. Слева направо: красный, черный, желтый, желтый. Подскажите, есть ли разница при установке

Назначение проводов определяется их цветом, очередность не важна.
Для программируемого удлинителя и удлинителя с фиксированным количеством миганий очередность разная.

[Кирилл 2.0]

Спасибо

[Ivan The Durak]

Всем привет!
Итак, докладываю - установил с первого раза, без проблем.
Аккумулятор отключал на время операций.

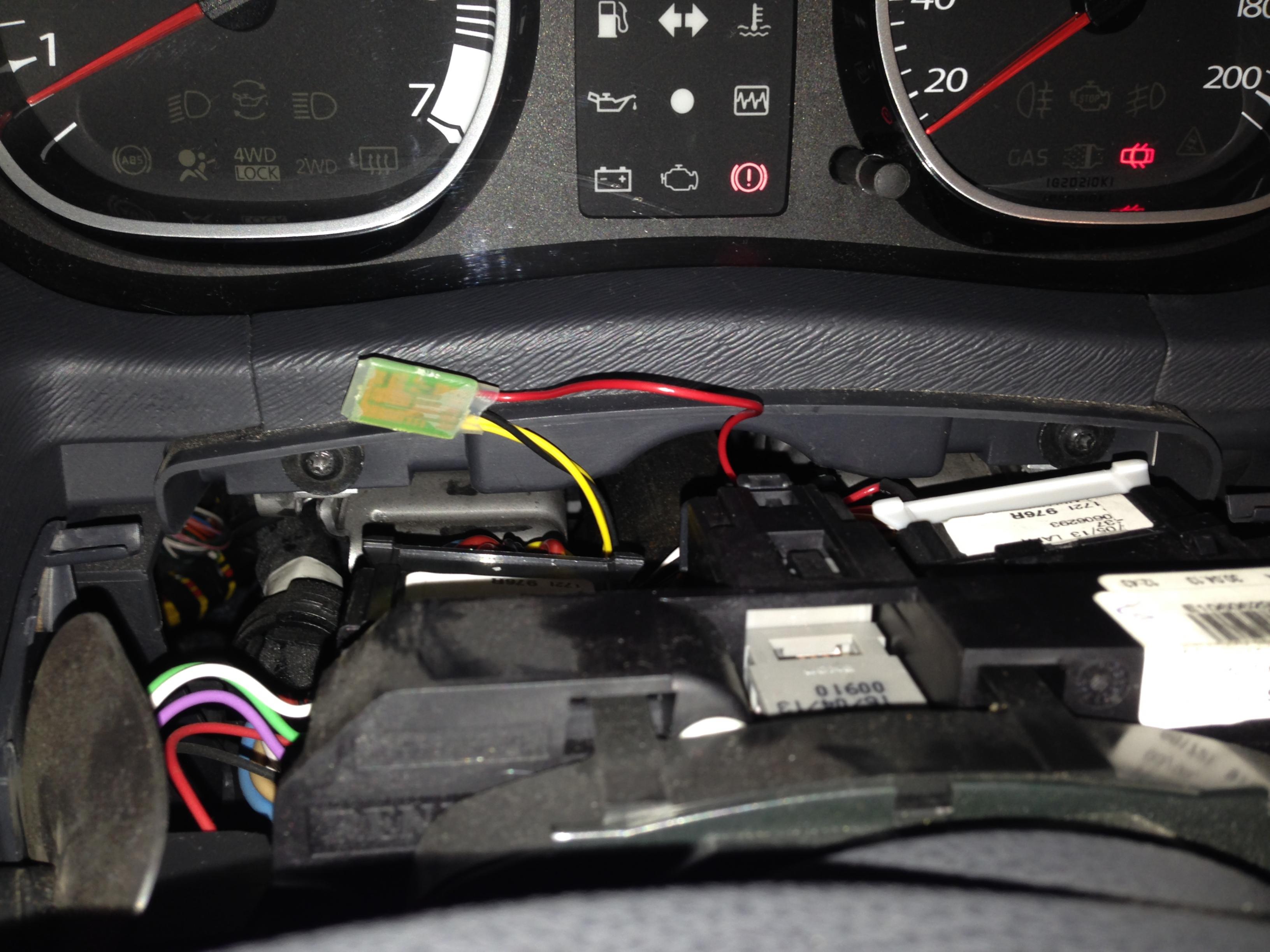

Проводки согласно рекомендациям притянул стяжкой к основному пучку.
Сразу же покатался, опробовал. Считаю что вещь полезная.

sova, спасибо за гэджет!

[B_HoPMe]

с фиксированным количеством миганий можно такой один и подойдет ли на рено логан 2010 гадп
