Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[sova]

Сообщение от vaz149

Подключив в цепь резистор 1кОм, показания не изменились совсем.
Вот как то так, может что то сделали не правильно???

Я помню раньше Вам удавалось запрограммировать три кнопки, значит какие-то изменения были. Возможно что-то не так мерите.

[vampire090594]

нужна помощь с kenwood kdc-x693...в магнитоле один провод на управление.

[sova]

Сообщение от vampire090594

нужна помощь с kenwood kdc-x693...в магнитоле один провод на управление.

Можно конкретнее, в чем именно нужна помощь?

[vampire090594]

Сообщение от sova

Можно конкретнее, в чем именно нужна помощь?

схема адаптера подруливого джойстика.

[sova]

Сообщение от vampire090594

схема адаптера подруливого джойстика.

Тут есть.

[vampire090594]

Сообщение от sova

Тут есть.

Она подходит для наших? какие с 1го по 6ой будут на схеме от туда с 9го по 14ый?

[sova]

Сообщение от vampire090594

Она подходит для наших? какие с 1го по 6ой будут на схеме от туда с 9го по 14ый?

Да, подходит. Полистайте тему, там есть описание или задайте вопрос автору.

[Александр 1985]

Здравствуйте Юрий, сколько стоит ваш адаптер на магнитолу пионер x5600 bt.

[sova]

Александр 1985, ответил в личном сообщении.

[andgor]

Здравствуйте. Подскажите сколько будет стоить адаптер для Pioneer FH-X720BT. И есть ли возможность переслать в Челябинскую обл.

[sova]

andgor, смотрите личные сообщения.

[andgor]

Добрый день, Юрий!
Не могли бы вы скинуть схему печатной платы (или можно файлом для любой программы печатных плат) на базе контроллера attiny 2313 для магнитоллы пионер. И документацию по обозначению элементов печатной платы.
Заранее спасибо.

[sova]

andgor, вечером сделаю.

[sova]

andgor, в архиве фалы платы в форматах CAM350 и Gerber.

[andgor]

Спасибо! буду пробовать

[Medved81m]

Юрий, здравствуйте. Не могли бы вы сообщить стоимость адаптера для магнитолы Pioneer FH-X720BT и как можно его получить. Живу в Мытищах.
Заранее спасибо!

[andgor]

Добрый день, Юрий!
Не могли бы подсказать, при программировании контроллера ATtiny2313 с помощью программатора PonyProg, какие галочки выставлять по фьюзам, для магнитоллы пионер. И если есть возможность выложить скриншот этого дела.
Буду весьма благодарен!

[Rus18]

Доброе утро !! скажите у меня нет и не было не когда подрулевого джойстика.Я хочу его поставить подойдет ли он ко мне? машина базовая комплектация мафон у меня MYSTERY MDD-6240S очень похож.

[sova]

Сообщение от andgor

Добрый день, Юрий!
Не могли бы подсказать, при программировании контроллера ATtiny2313 с помощью программатора PonyProg, какие галочки выставлять по фьюзам, для магнитоллы пионер. И если есть возможность выложить скриншот этого дела.
Буду весьма благодарен!

Значения фьюзов есть в архиве с прошивкой. Для ПониПрог ставятся инверсно.
Главное правило - сначала считываете фьюзы из микроконтроллера, изменяете нужные и только затем программируете.

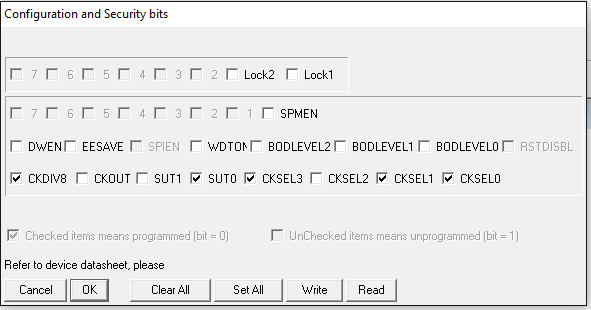

Прочитанные новой микросхемы фьюзы выглядят примерно так:

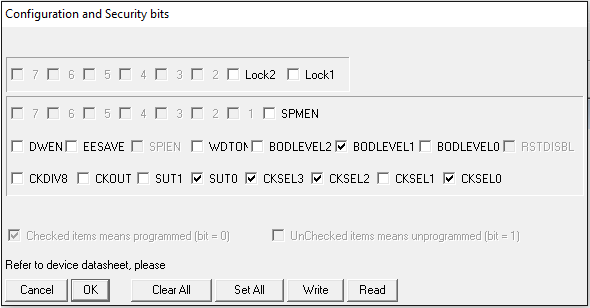

Изменить надо CKDIV, BODLEVEL и CKSEL, должно получиться как на картинке ниже.

[sova]

Сообщение от Rus18

Доброе утро !! скажите у меня нет и не было не когда подрулевого джойстика.Я хочу его поставить подойдет ли он ко мне? машина базовая комплектация мафон у меня MYSTERY MDD-6240S очень похож.

Подойдет. Под джойстик придется прорезать отверстие в кожухе рулевой колонки, а магнитолу подключать к джойстику через адаптер или 2
