sova · 16.05.2013, 00:00

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:

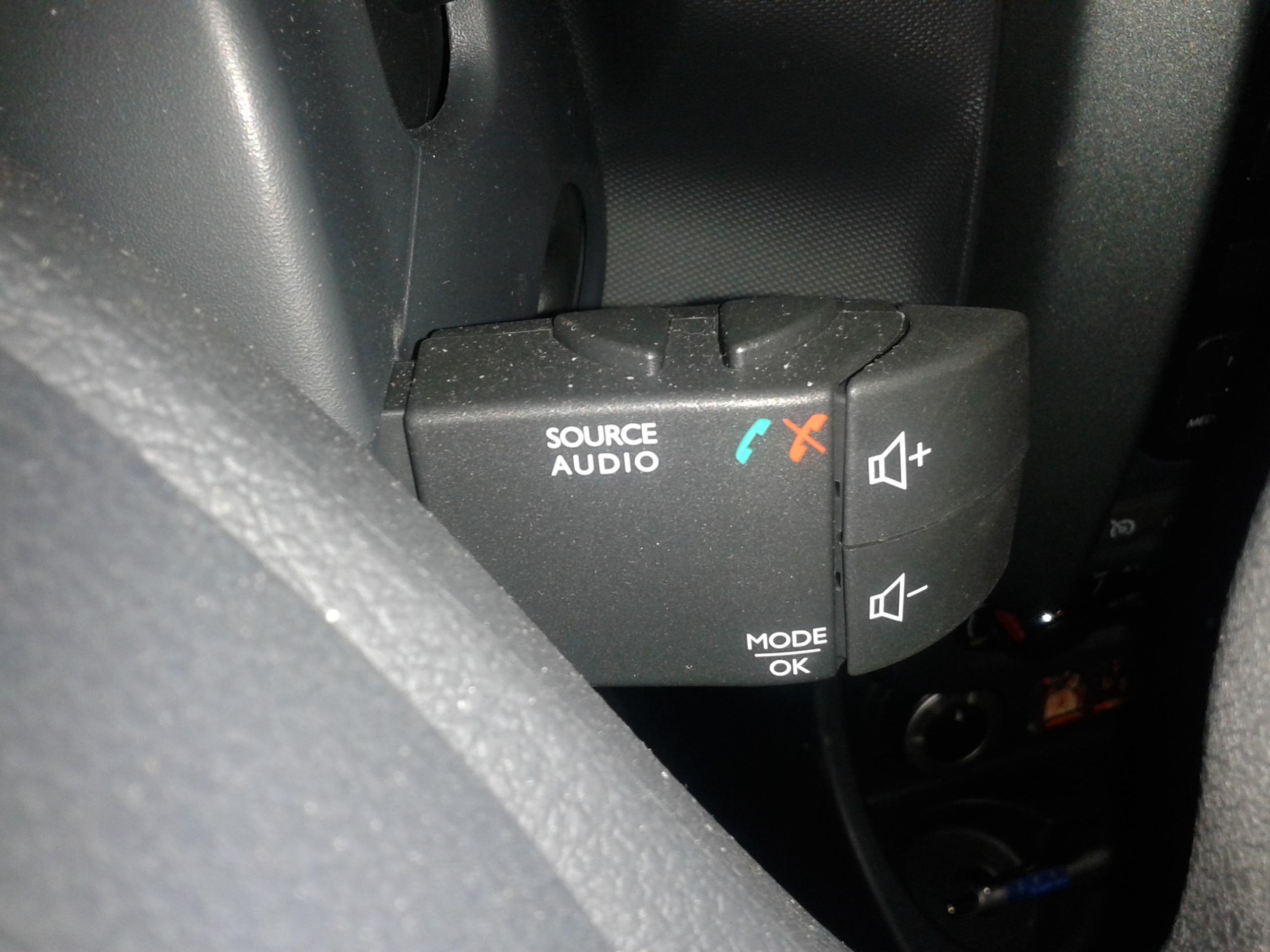

Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

Rus18 · 24.01.2016, 19:52

Цитата:

Сообщение от sova

Подойдет. Под джойстик придется прорезать отверстие в кожухе рулевой колонки, а магнитолу подключать к джойстику через адаптер или 2

Спасибо за ответ лучше электрику отдать чтоб поставили
Еще вопрос а какой он просто в интернете их два? и где его можно приобрести?

andgor · 25.01.2016, 19:31

Юрий добрый вечер!
В схеме такой стабилитрон стоит или нет?
BZX84C4V7, Стабилитрон 4.7В, 5%, 0.25Вт, SOT-23

sova · 25.01.2016, 19:45

Цитата:

Сообщение от andgor

В схеме такой стабилитрон стоит или нет?
BZX84C4V7, Стабилитрон 4.7В, 5%, 0.25Вт, SOT-23

Ну да, а разве там не так написано?

andgor · 25.01.2016, 19:49

Есть еще вот такой
BZX84C4V7, Zener Single Diode, 4.7 V, 350 mW, SOT-23, 3, 150 °C

sova · 25.01.2016, 20:59

Цитата:

Сообщение от andgor

Есть еще вот такой

Разные производители указывают разную максимальную мощность. Для нашего применения это не принципиально, на стабилитроне рассеивается не более 60 мВт.

Виктор64 · 28.01.2016, 22:22

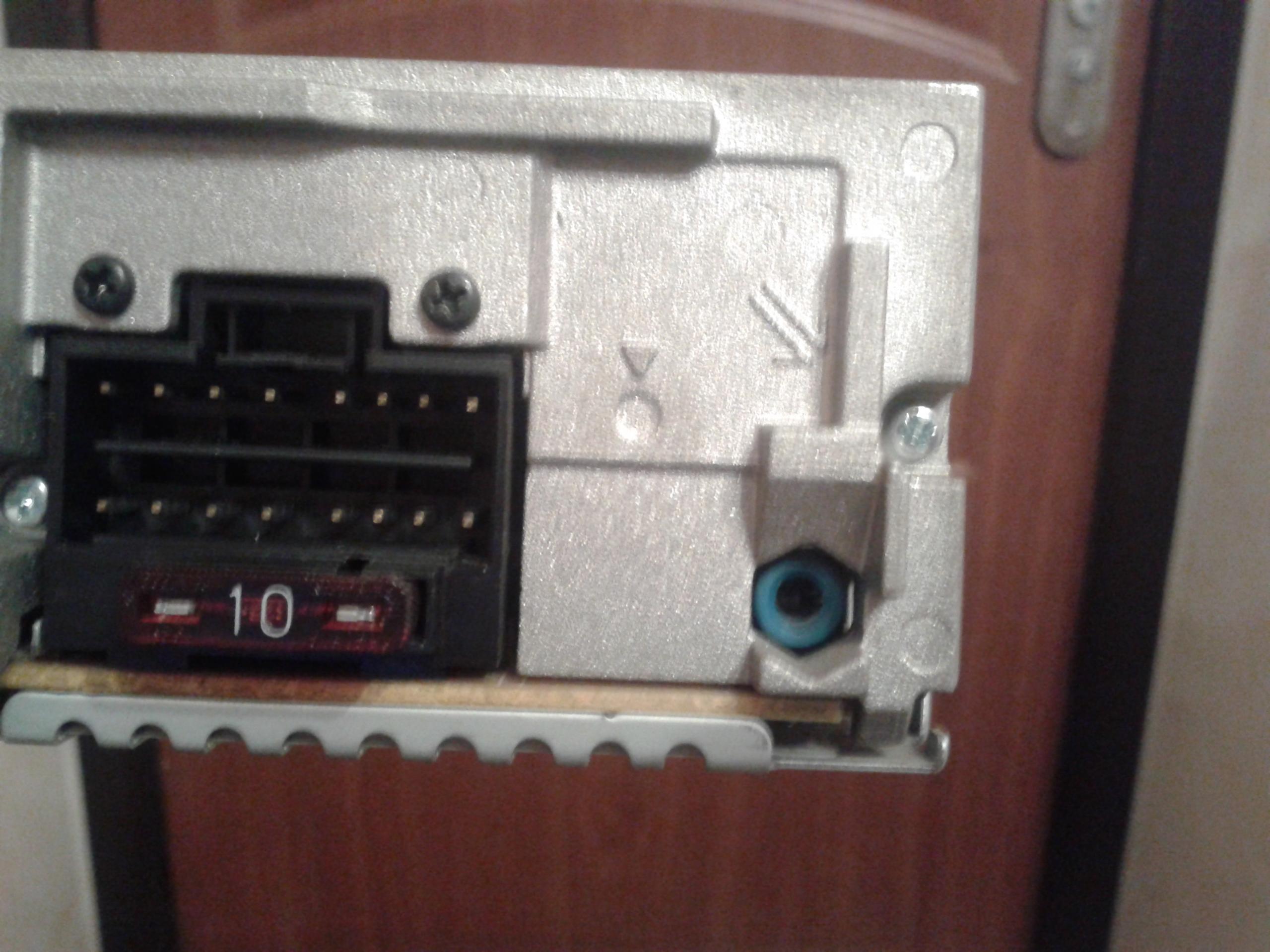

Подскажите, пожалуйста. Хочу поставить доброго старого друга 1 дин "Соньку" вместо штатной 2 дин. на "Дастер" 2015 рестайл.
Вопрос: возможно ли сопряжение подрулевого джойстика с аппаратом? Синий разъем для джойстика?

sova · 29.01.2016, 07:12

Цитата:

Сообщение от Виктор64

Вопрос: возможно ли сопряжение подрулевого джойстика с аппаратом?

Возможно. Схема адаптера есть в первом сообщении.

Цитата:

Сообщение от Виктор64

Синий разъем для джойстика?

Да.

alex888 · 03.02.2016, 13:15

Здравствуйте!!! Подскажите пожалуйста схему для резистивного управления магнитолой пионер для пяти кнопочного джостика дастер.

alex888 · 03.02.2016, 13:45

sova, не могли бы вы подсказать схему для резистивного управления магнитолой пионер для пяти кнопочного джостика дастер.

sova · 03.02.2016, 14:03

alex888, все что я знаю есть в первом сообщении темы.

Oleg_Ol · 04.02.2016, 01:10

Может кому-то будет интересно. Подключал китайскую магнитолу на Reno Logan 2 2015 года выпуска по резистивной схеме. Цвета проводов не соответствуют тем, которые указаны в первом сообщении темы, но номера контактов соответствуют приведенной схеме кнопок (все проверялось тестером). Цвета проводов такие: 1 контакт - белый; 2 - коричневый; 3 - синий; 4 - розовый; 5 - серый; 6 - зеленый. Все работает отлично.

zhiv · 04.02.2016, 04:55

sova, Юра кстати давно хотел написать, что твой адаптер при температурах ниже -25°С отказывается работать, пока не нагреться

sova · 04.02.2016, 06:50

Игорь, он на морозе не работает совсем или работает но не правильно?

zhiv · 04.02.2016, 07:19

Цитата:

Сообщение от sova

Игорь, он на морозе не работает совсем или работает но не правильно?

В сильные морозы за -30°С вообще не работает.
При -25°С "отпадают" некоторые кнопки, причем бессистемно. Может не работать кнопка добавить громкость и при этом работать кнопка убавить громкость, а может на оборот.
После прогрева салона все нормализуется.

sova · 04.02.2016, 08:30

Цитата:

Сообщение от zhiv

В сильные морозы за -30°С вообще не работает.

Был еще один подобный случай, пока точно не могу сказать с чем это связано, да и влияние самой магнитолы исключать нельзя. Хочешь, давай попробуем заменить адаптер?

zhiv · 04.02.2016, 09:26

Цитата:

Сообщение от sova

Был еще один подобный случай, пока точно не могу сказать с чем это связано, да и влияние самой магнитолы исключать нельзя. Хочешь, давай попробуем заменить адаптер?

Юра если только летом. Сейчас точно этим заниматься не где, не когда и ХОЛОДНО!

Барса · 08.02.2016, 20:59

sova, у меня штатная магнитола Ниссан террано хочу подключить джойстик от дастере сколько будет стоить адаптер

andgor · 09.02.2016, 20:26

Юрий, добрый вечер.
Собрали адаптер, подключил, работает на половину, т.е. работает кнопка №1 и колесико переключает дорожки. В чем может быть причина что не работает остальное?

---------- Добавлено в 22:26 ---------- Предыдущее написано было в 22:23 ----------

Правда в схеме заместо 11кОм поставили 10кОм

Барса · 09.02.2016, 20:41

sova, сколько будет стоить адаптер для штатной магнитолы Ниссан террано чтоб подружить с джойстиком Рено

sova · 09.02.2016, 21:55

Цитата:

Сообщение от andgor

Собрали адаптер, подключил, работает на половину, т.е. работает кнопка №1 и колесико переключает дорожки. В чем может быть причина что не работает остальное?

Проверьте подключение зеленого и голубого провода джойстика, похоже они перепутаны местами.

Цитата:

Сообщение от Барса

sova, сколько будет стоить адаптер для штатной магнитолы Ниссан террано чтоб подружить с джойстиком Рено

Извините, не смогу помочь.
