Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[andgor]

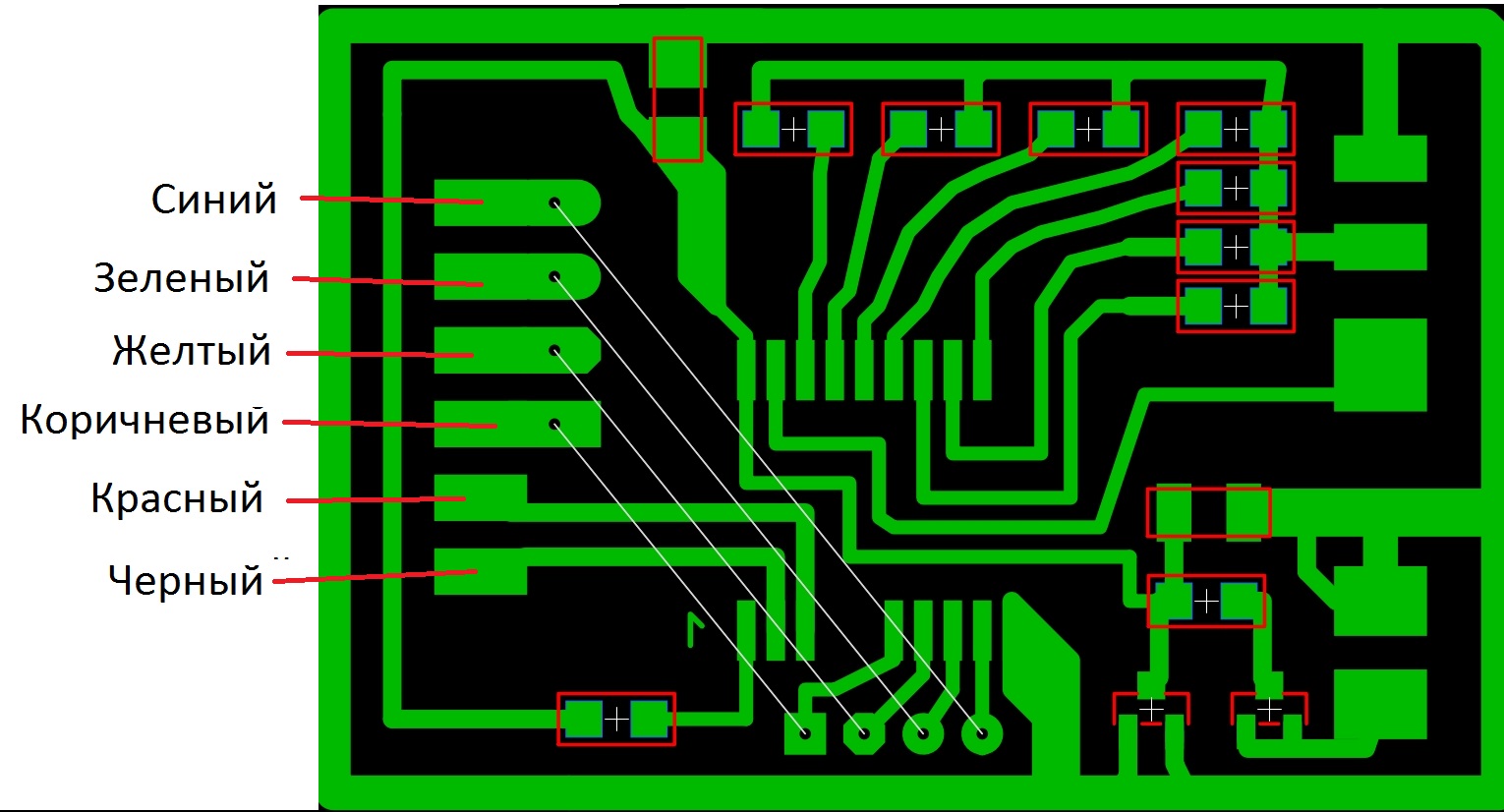

Доброе утро, Юрий. Это получается поменять местами провода в колодке джойстика места? Схема печатной платы прилагается, создана в программе Sprint-Layout60.

[sova]

Сообщение от andgor

Доброе утро, Юрий. Это получается поменять местами провода в колодке джойстика места? Схема печатной платы прилагается, создана в программе Sprint-Layout60.

Должно быть так:

[andgor]

Все так и есть, только цвета проводов по второму варианту

[sova]

Сообщение от andgor

Все так и есть, только цвета проводов по второму варианту

Если у Вас пятикнопочный джойстик то соответственно сверху вниз:
белый
розовый
зеленый
фиолетовый
оранжевый
коричневый

Если у Вас энкодер работает нормально, без пропусков и работает 1я кнопка, то обрыв, битый порт, замыкание в цепях белого, розового, зеленого, фиолетового и коричневого проводов исключены. Остается оранжевый провод, но поскольку 2я кнопка тоже не работает, а неисправность ее цепей мы исключили выше, то наиболее вероятной причиной того, что Вы описали, будет включение белого провода вместо розового и розового вместо белого.
Или как вариант прошивка криво встала. При частоте тактового генератора более 4 Мгц, микроконтроллер может неправильно определять нажатую кнопку, из-за емкостного сопротивления проводов джойстика.

[andgor]

Юрий большое спасибо , все заработало

---------- Добавлено в 21:18 ---------- Предыдущее написано было в 21:15 ----------

Теперь осталось его запрограммировать, кнопка 2 и 5 не работают

[sova]

Сообщение от andgor

Юрий большое спасибо , все заработало

Так, что было-то?

[andgor]

На квадратном джойстике

---------- Добавлено в 21:22 ---------- Предыдущее написано было в 21:19 ----------

Да все просто, цеплял провода при плафоне освещения салона, а там невидно толи розовый провод, толи оранжевый. вобщем их местами перепутал. Сегодня заново все подключил, и опа ЗАРАБОТАЛО

[andgor]

Юрий, а вы не прикидывали как можно сделать, чтобы магнитолла работала при выключенном зажигании (хотябы 10 мин. как на штатном ГУ)?

[zhiv]

Сообщение от andgor

Юрий, а вы не прикидывали как можно сделать, чтобы магнитолла работала при выключенном зажигании (хотябы 10 мин. как на штатном ГУ)?

Штатная и так вроде работает 10 минут, потом можно нажать кнопку включить и ещё 10мин и так пока не надоест.

По не штатным есть несколько вариантов, суть которых состоит, что надо плюс магнитолы садить не на вывод замка зажигания (АСС):
1. Через разгрузочное реле управляемое от блока комфорта, там есть выход на котором питание есть 30 минут после выключения зажигания, напрямую на АКБ
2. Через разгрузочное реле управляемое от самодельного таймера, который будет держать релле включенным необходимое вам время после выключения зажигания, напрямую на АКБ

[Invait]

Здравствуйте Юрий, возможно ли подключить вот такие магнитолы JVC KD-X330BTE и PIONEER MVH-X370BT через ваш адаптер?
мечусь перед выбором магнитолы, jvc вроде как поновее моделька и функционалом побогаче, но пишут что нужен какой то спец адептер Paser...
спасибо.

[sova]

Сообщение от Invait

Здравствуйте Юрий, возможно ли подключить вот такие магнитолы JVC KD-X330BTE и PIONEER MVH-X370BT через ваш адаптер?

Можно, описание обоих адаптеров есть в первом сообщении.

Сообщение от Invait

jvc вроде как поновее моделька и функционалом побогаче, но пишут что нужен какой то спец адептер Paser...
спасибо.

Paser работает либо с резистивным рулем, либо по CAN. С джойстиком работать не будет, если конечно на рестайле не пустили его через CAN.

[Sniffer]

Здравствуйте!
Подскажите пожалуйста, как выставить fuse биты в схеме для китайской головы...запутался совсем)

[Invait]

все не унимаюсь, извините, на JVC получается есть только вот такой проводок для подключения, можно будет заставить джойстик работать( у меня 5 кнопок), просто вроде как не хочется потерять подрулевку, уж больно удобно, и модель хуже не хотелось бы из-за этого брать

[sova]

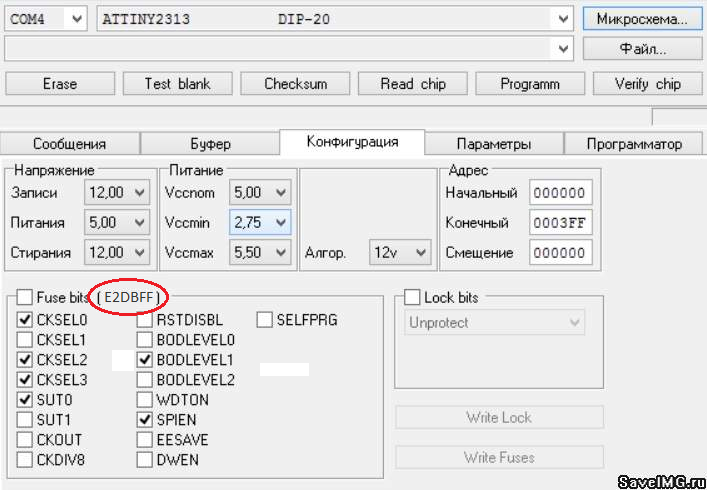

Sniffer, Должно быть так.
Слово конфигурации - E2DBFF

[sova]

Invait, можно, у меня тоже JVC и джойстик пятикнопочный и стоит такой адаптер.

[Sniffer]

Сообщение от sova

Sniffer, Должно быть так.
Слово конфигурации - E2DBFF

Благодарю! Вы просто сбили с толку немного) Изначально в attiny2313 и так CKSEL=0010 и галки стоят на CKSEL2 и CKSEL3. А в txt указано оставить все параметры без изменений кроме CKSEL, BODLEVEL и CKDIV...

[sova]

Сообщение от Sniffer

Изначально в attiny2313 и так CKSEL=0010 и галки стоят на CKSEL2 и CKSEL3.

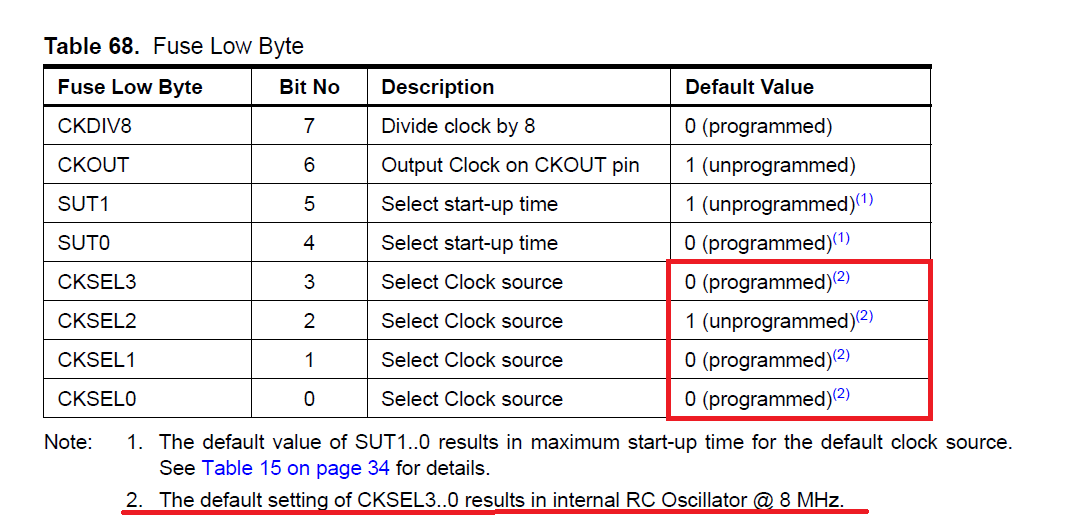

Ниже выдержка из документации на микроконтроллер. По умолчанию CKSEL=0100, если у Вас было по другому, возможно Ваша микросхема программировалась ранее, возможно программа показывает то, что у нее забито в init файле.
Писал уже и повторюсь еще раз, при программировании фьюзов есть золотое правило:

1. Сначала считываете конфигурацию из микросхемы
2. Изменяете нужные биты
3. И только потом записываете.

Иначе можно превратить микросхему в камень.

[Sniffer]

Сообщение от sova

Ниже выдержка из документации на микроконтроллер. По умолчанию CKSEL=0100, если у Вас было по другому, возможно Ваша микросхема программировалась ранее, возможно программа показывает то, что у нее забито в init файле.
Писал уже и повторюсь еще раз, при программировании фьюзов есть золотое правило:

1. Сначала считываете конфигурацию из микросхемы
2. Изменяете нужные биты
3. И только потом записываете.

Иначе можно превратить микросхему с камень.

Странно) Нет, микросхема абсолютно новая, сейчас ещё с одного экземпляра считал. И изначальные значения в тритоне тоже совпадают.уже не суть, благодарю за устройство и оперативную поддержку!

---------- Добавлено в 12:29 ---------- Предыдущее написано было в 12:26 ----------

Аннеет...я не прав, в этой микросхеме другие значения...Извиняюсь. По ночам меньше сидеть надо...

[Тайкус]

Подскажите пожалуйста кто может помочь с джойстиком на флюенс и S100. Можно ли как то это подружить? Прост уже не знаю к кому обратиться ( Я так понимаю мне нужно сделать как вот здесь? http://4pna.com/showpost.php?p=369987&postcount=6554

А есть кто продает переходники?

[reiser07]

Подскажите пожалуйста была обычная магнитола,купил медианав,все разьемы подошли,а от джостика другой (в принципи он такой же толико направляющие с другой стороны)с магнитолой достались ее родные разьемы.могу ли я тупо переставить провада на родной разьем.(только вот цвета на разьемах разные)
