Сообщение от Scorp 3

Так я же написал, что разобрался и написал, что питает???

Разжевал? А в рот мне положить? у тя это реле под капотом напротив желтых предов.?, а у других может быть в в салонном.

[Scorp 3]

Была задача запитать помимо ЗЗ одну из розеток для светодиодной переноски для долгих посидушек вокруг дастархана. Задняя розетка для этого идеально подходит. Как оказалось питание на нее приходит через реле 1389. Просмотрел схемы, нарисовал на листочке сборную этой цепи, выдернул реле, вставил вместо контактов амперметр, завел, по включал потребители. Тока нет. Не стал вставлять, езжу несколько дней. Все работает. Сделаю переходник под предохранитель - воткну вместо контактов - реле в запасе.

---------- Добавлено в 17:22 ---------- Предыдущее написано было в 17:20 ----------

Сообщение от quq

у тя это реле под капотом напротив желтых предов.?

Нет, напротив основного +. На фото видно краешек слева внизу.

[Assa]

Сообщение от quq

За что купил ...

Извини, ошибся я, против лома не попрешь , хотя физика совершенно не понятна - всего лишь датчик угла поворота руля (STEERING WHEEL ANGLE SENSOR), управлять им не надо, только снимать показания и для этого в него мострячат CAN-контроллер а к нему необходимы еще и мозги... Может для более тщательной диагностики датчика сделано что бы 100% исключить ошибки.

[quq]

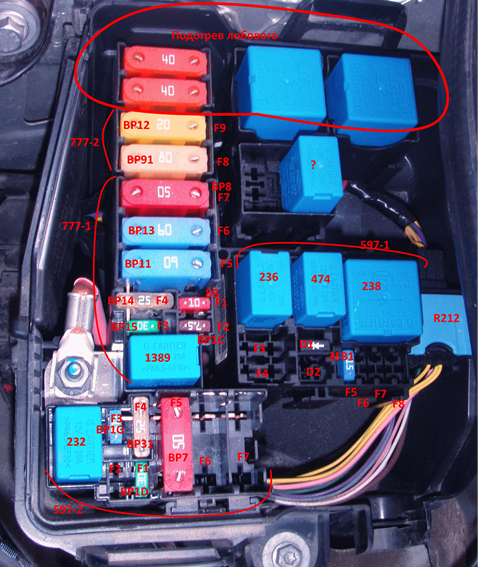

Под капотном блоке у меня остались не определены 2х40А и три верхних реле, кто подскажет?

[Assa]

Два больших справа вверху реле и два верхних преда слева это предохранители и реле обогрева лобового стекла (левая и правая половинки), что за реле под ними - тоже не знаю. И еще не знаю назначения самого левого нижнего реле - подскажи?

[Scorp 3]

232 STARTER RELAY

[quq]

Сообщение от Assa

предохранители и реле обогрева лобового стекла

добавил в шапку.

Сообщение от Scorp 3

232 STARTER RELAY

[Рtyrman]

Подскажите, где в салоне можно подключиться к концевому выключателю капота. Вроде нужно смотреть в сторону блока ВСМ.

[Assa]

Если смотреть по схемам которые имеются на рестайл, то он приходит на pin 33 разъема S1 у BCM, (Разъем A, 40pin, черный).

0033_A4.PDF

или на pin 20 разъема S2 у BCM, (Разъем B, 40pin, серый).

0070_A4.PDF

Скорее всего второй вариант, но голову на отсечение не дам...

[Альфред555]

Assa, уважаемый, можете скинуть схему подключения прикуривателя на рестайлинг? Именно прикуривателя, а не гнезд подзарядок телефона.

[Assa]

Во всех схемах на рестайл - схема одна, но в комплектациях отличаются предохранители, так что нужно проверять прозвонкой.

0017_A4.PDF

Кроме этого есть еще задний прикуриватель, спец по этому вопросу у нас уважаемый Scorp 3

[Альфред555]

С зади не прикуриватель, а под зарядку телефона

---------- Добавлено в 16:56 ---------- Предыдущее написано было в 16:54 ----------

Комплектация привележ

[Рtyrman]

Сообщение от Assa

Если смотреть по схемам которые имеются на рестайл, то он приходит на pin 33 разъема S1 у BCM, (Разъем A, 40pin, черный).

Вложение 112626

или на pin 20 разъема S2 у BCM, (Разъем B, 40pin, серый).

Вложение 112627

Скорее всего второй вариант, но голову на отсечение не дам...

Большое спасибо. А то сигналка по CAN этот концевик не видит. Да и на приборной панели по нему нет индикации. Но он блокирует штатный автозапуск при открытом капоте.

[Scorp 3]

Коллеги. Не разобрались, что за реле под знаком "?" на картинке quq, ? А оно Ооочень важное. Что то им там конкретно питается.

[Monaxan]

может будет кому полезно
https://www.drive2.ru/b/476000849848435111/
https://www.drive2.ru/r/renault/4674...75685/logbook/
https://www.drive2.ru/l/467425758663410063/

[quq]

Сообщение от Monaxan

может будет кому полезно

спб, но шапка с этого и начинается.

По предохранителям есть еще тут

[Scorp 3]

Вот почему обогрев зеркал висит в воздухе? Какой предохранитель отвечает за обогрев зеркал. Хочу отключить.

[Morze701]

Потому что эта схема не относиться к обогреву. Она описывает электропривод зеркал.

[Assa]

Сообщение от Scorp 3

Вот почему обогрев зеркал висит в воздухе? Какой предохранитель отвечает за обогрев зеркал. Хочу отключить.

Нужно смотреть так же и в 8693.

0191_A4.PDF

Но опять же с вероятностью что у нас может быть и по другому...

[quq]

обозначения вариантов схем 8693:
DD - прав.руль? встречается и левый (105 на DD-TLGRBR, DD-TLINDE)
DG - лев. руль
AVRC1 -? (наличие цепей LPD [F7]. LPG [F6] и ...?) правые, левые габариты
AVRC2 -? (LPAV [F7], LPAR [F6] и ...?) передние, задние габариты
В чем отличие?
