sova · 16.05.2013, 00:00

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

uvenittel · 05.03.2016, 18:16

Проблема! Хелп!!! Мой дастер 2012 гв, стояла двухдиновая штатная магнитола, на днях она скоропостижно скончалась. Принял решение чтобы меньше было заморочек купить такую же штатную с рук, подвернулся вариант новой магнитолы с Дастера 2015 гв всего за 3000 р, сегодня купил. Потом выяснилось, что мой фишка подрулевого джойстика не подходит, да и подсветка вместо оранжевой синяя и лицевая панель глянец а не матовая, но читает уже по русски! Есть ли переходник со старой фишки на новую, или со старой магнитолы разъем выковырять и чё нить сколхозить, или без вариантов джойстик на новый менять?

sova · 05.03.2016, 18:22

uvenittel, Пару страниц назад, пост 542.

Цитата:

Сообщение от sova

Магнитолы заточенные под шестикнопочный джойстик имеют черный разъем, и серый для патикнопочного. Вы конечно можете срезать направляющие и воткнуть разъем, работать будет но не совсем так. Например если у Вас стоит пятикнопочный джойстик а магнитола заточена под шестикнопочный, то Вы потеряете функцию ответа не звонок и приглушение громкости.
Остается оно, копать в сторону ПО магнитолы. Либо искать в сервесном меню возможность переключить тип джойстика (что сомнительно, потому что ставят разные разъемы), либо полностью менять прошивку.

uvenittel · 05.03.2016, 18:36

Хочу спросить, а если я фишку подпилю и воткну в магнитолу, ничего не сгорит? Просто reiser07 так о своем эксперименте и не написал

sova · 05.03.2016, 18:58

Цитата:

Сообщение от uvenittel

Хочу спросить, а если я фишку подпилю и воткну в магнитолу, ничего не сгорит? Просто reiser07 так о своем эксперименте и не написал

Не сгорит. Электрически оба разъема одинаковые, отличаются только расположением боковых направляющих.

reiser07 · 05.03.2016, 19:07

Нет не сгорела работает подруливой.только у меня круглый а там настроен под квадратный.некоторые функции не работают

uvenittel · 05.03.2016, 19:33

Короче сейчас на фишке подрезал две направляющие, чтобы в новый разъем входила, воткнул, о чудо, работают все кнопки кроме выключения звука, кнопка медиа теперь включает юсб, диски и радио,а кнопка радио включает блютуз. Хоть такой результат! Да и никогда не кладите на торпеду не до конца закрытые бутылки с водой, чётко вода в магнитолу попадает!

sova · 05.03.2016, 20:13

Цитата:

Сообщение от uvenittel

работают все кнопки кроме выключения звука

Для выключения звука надо нажимать обе кнопки громкости одновременно.

SanSanNN · 08.03.2016, 19:43

sova, а можете в начальный пост поместить инфу про то, как снимать подрулевой джойстик? Меня больше угловатый интересует. Не знаю, что дает кнопка Mode (мне ничего не дает), но хочу сделать, чтобы она переключала БК, который у меня по плану активировать.

sova · 08.03.2016, 20:48

Цитата:

Сообщение от SanSanNN

sova, а можете в начальный пост поместить инфу про то, как снимать подрулевой джойстик? Меня больше угловатый интересует. Не знаю, что дает кнопка Mode (мне ничего не дает), но хочу сделать, чтобы она переключала БК, который у меня по плану активировать.

Там нет ничего сложного.

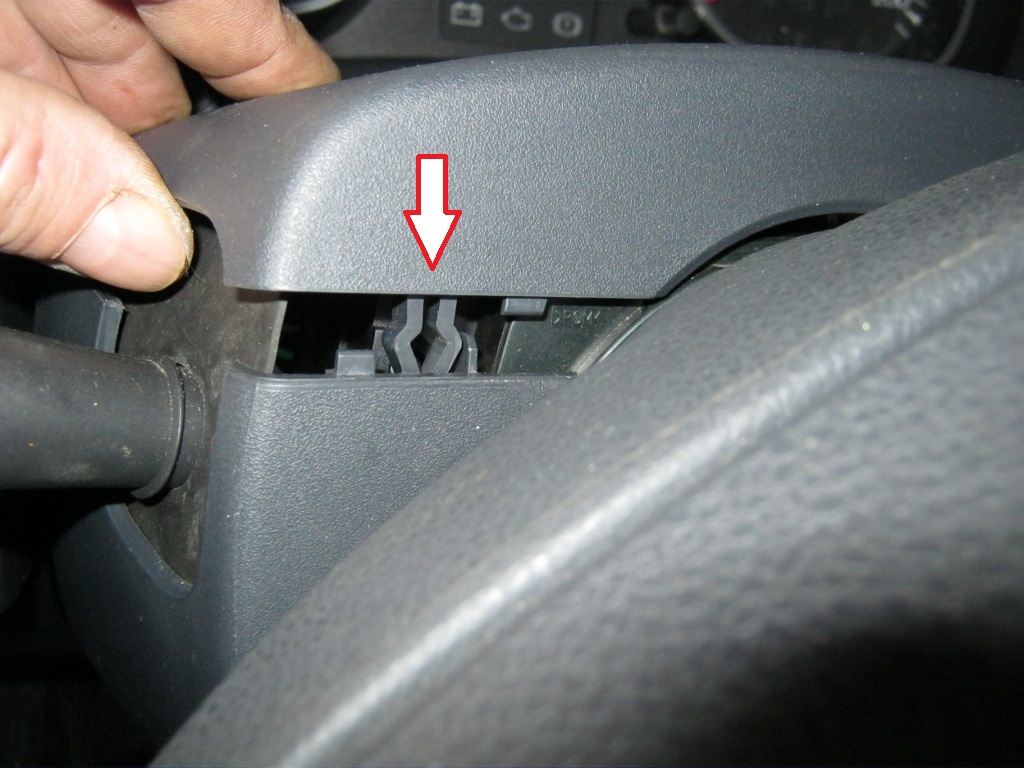

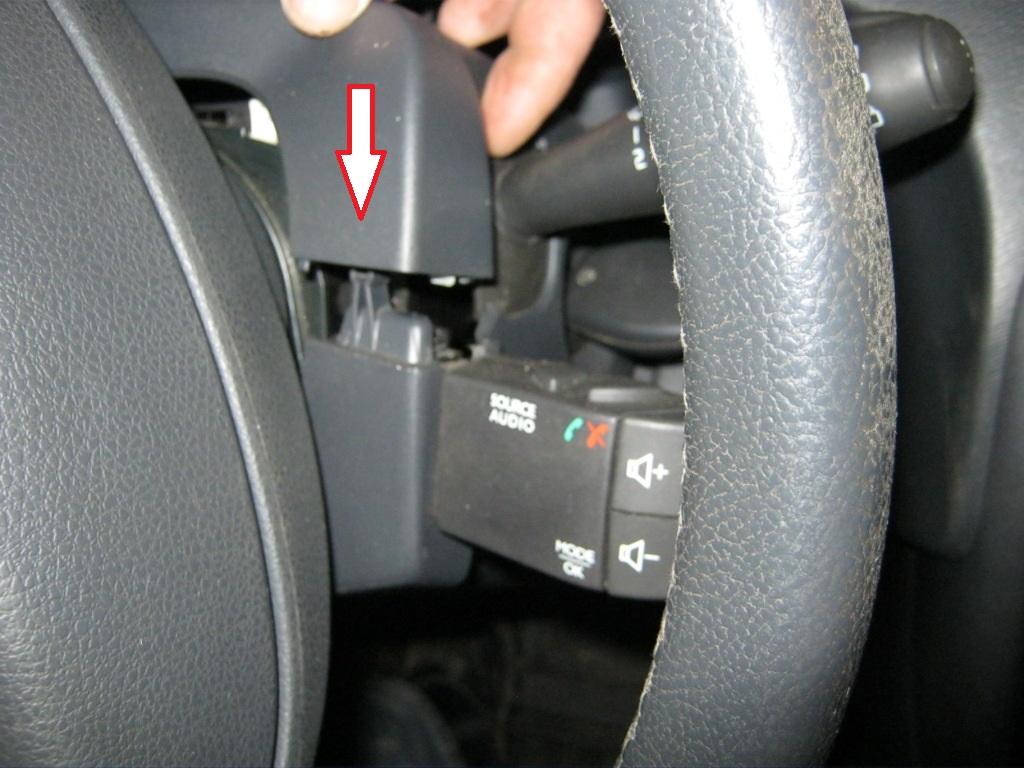

Снимаете крышку облицовки рулевой колонки, она на защелках.

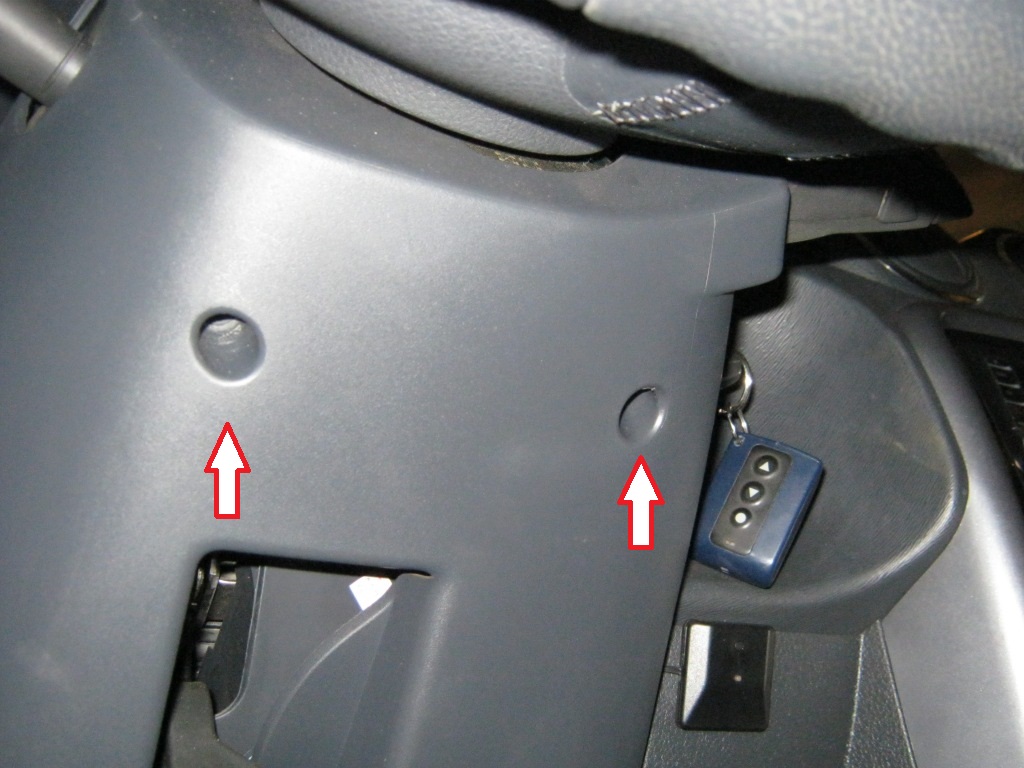

Откручиваете снизу два винта и снимаете нижнюю часть облицовки.

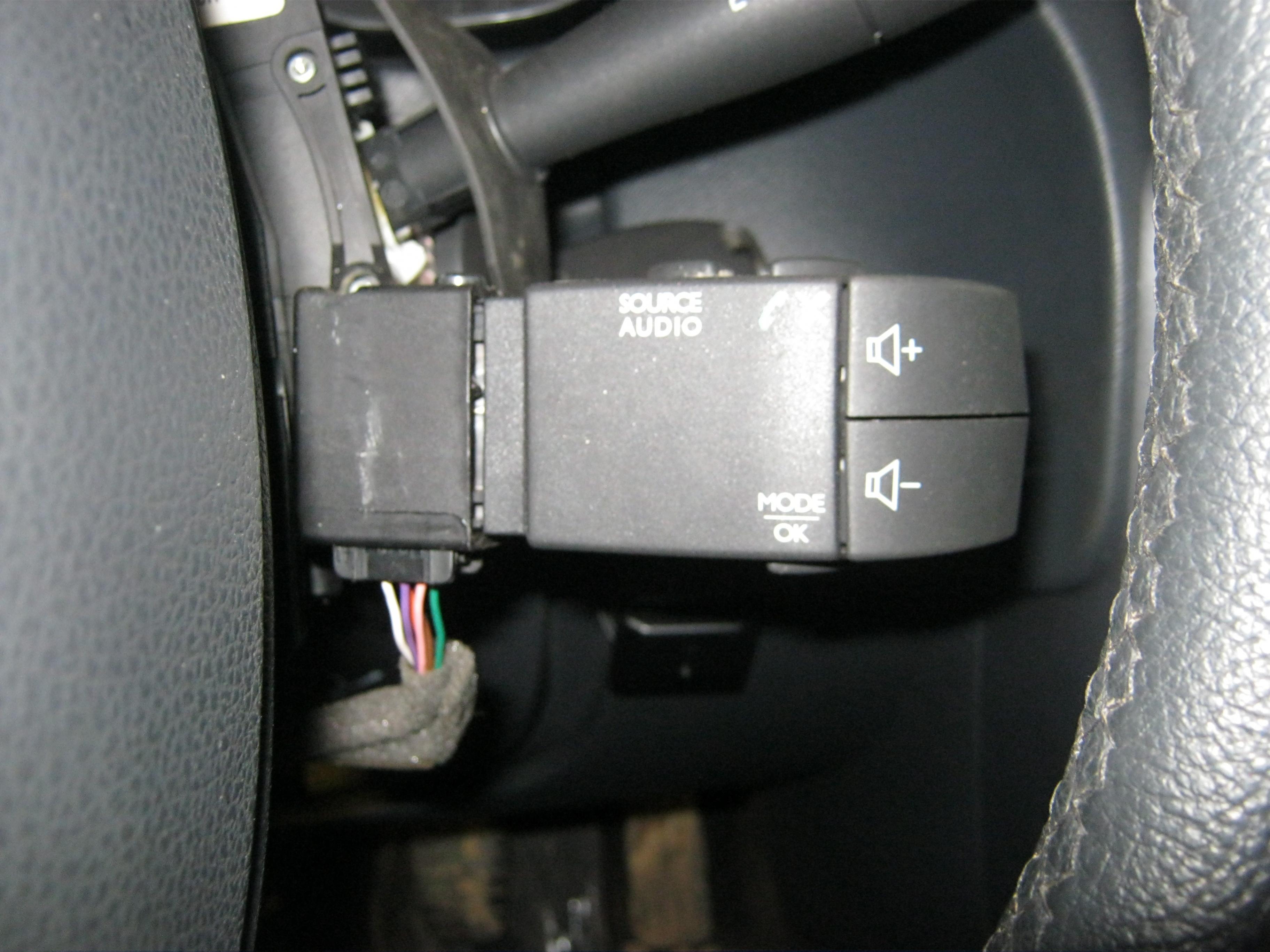

Снизу отсоединяете разъем джойстика, сверху откручиваете крепежный винт и вынимаете джойстик

skeiter43 · 17.03.2016, 21:30

sova, Здравствуйте! Подскажите пожалуйста если у Вас возможность изготовить для моего логана и китайской 2дин магнитолы с мультимедией адаптер для подключения подрулевого джойстика?

sova · 17.03.2016, 22:00

Цитата:

Сообщение от skeiter43

sova, Здравствуйте! Подскажите пожалуйста если у Вас возможность изготовить для моего логана и китайской 2дин магнитолы с мультимедией адаптер для подключения подрулевого джойстика?

Здравствуйте. Возможность есть, но есть еще пара вопросов по магнитоле. В личку напишу.

Antakam · 18.03.2016, 11:28

Цитата:

Сообщение от Antakam

Забодал подрулевой, сделал щелчок один, а станция та же. Чуть довернул вперёд/назад, переключится. Или щёлкаю в одном направлении, станция на следующую переключится. Ещё на один, а станция - на предыдущую вместо следующей.
Хочу сделать вместо крутилки, переключающей станции/треки, две отдельные кнопки. Куда их подключить в джойстике? Если было, ткните пожалуйста.

Sova, а если подпаять провода к контактным площадкам кнопки в самой магнитоле и вывести их на новые кнопки подрулевого джойстика? Работать скорее будет, чем не будет?
Понимаю, что проще на самой магнитоле жать кнопки, но на неё отвлекаться надо, и на ней свисает провод от тангенты рации, что тоже не очень удобно.

sova · 18.03.2016, 21:55

Цитата:

Сообщение от Antakam

Sova, а если подпаять провода к контактным площадкам кнопки в самой магнитоле и вывести их на новые кнопки подрулевого джойстика?

Энкодер это не две, а три кнопки причем одна из них всегда замкнута.

SanSanNN · 20.03.2016, 10:52

sova, дико извиняюсь за мелочную назойливость, но вынужден еще подоставать с умными вопросами. Я всё про (пост здесь 588):

"Меня больше угловатый интересует. Не знаю, что дает кнопка Mode (мне ничего не дает), но хочу сделать, чтобы она переключала БК, который у меня по плану активировать."

Снял джойстик, разобрал, смотрю внутренности, смотрю схемы - классные такие "новые ворота". Я ожидал во внутренностях джойстика обычную платку обнаружить, думал пообрезать контакты от кнопки 5 и припаять свои провода. А там внутри оказалось совсем не так.
Надо мне этой кнопкой подавать массу (думаю, что надо в чистом виде без сопротивления) в гнездо № 23 черного разъема приборной панели. Можно эту массу от кнопки снять с какого-то контакта разъема без влияния на работу джойстика?

SanSanNN · 20.03.2016, 13:42

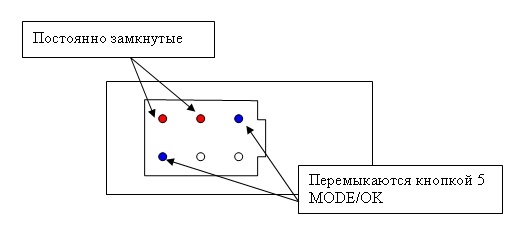

Потыкал тестером, вот такое получилось

SanSanNN · 20.03.2016, 14:01

Потыкал тестером остальные выводы при остальных понажиматых кнопках - круто там всё. Решил: заклеить скотчем дорожки на стороне с кнопкой MODE и проложить под кнопку новые дорожки с массой и отводом от кнопки этой массы. Спасибо за участие.

sova · 20.03.2016, 16:48

SanSanNN, вот здесь товарищ кнопки вставлял. https://www.drive2.ru/l/889123/

SanSanNN · 21.03.2016, 05:27

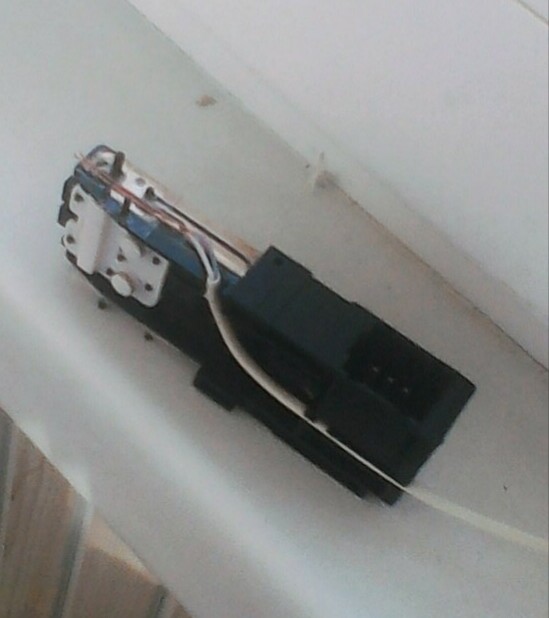

Ну тот товарищ "нувааще". У меня вон что получилось из телефонного провода. Собралось, места внутри довольно достаточно. Поколдовать осталось с установкой на место. Где-то что-то посверлить надо будет.

Invait · 23.03.2016, 09:31

Адаптер получил, СПАСИБО. Буду сегодня-завтра подключать пробовать)))

Antakam · 23.03.2016, 14:09

Цитата:

Сообщение от sova

Энкодер это не две, а три кнопки причем одна из них всегда замкнута.

Я имел ввиду, что энкодер не трогаем. Ставим ещё 2 кнопки и выводим их параллельно каждой кнопке листания треков на магнитоле.

После ссылки на драйв2 ниже, посмотрел фотки. Скорее, ещё 2 кнопки там уже некуда ставить. Придётся отказаться от затеи.
