Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[AlekseySG]

Сообщение от viieer

По схеме Юрия SOVA был собран адаптер для подключения к китайской автомагнитоле.

не подскажите как правильно называется то куда вставляется штатный разъем? попробую в радиотоварах поискать, а как назвать не знаю)

[cosmi]

sova, спасибо за выложенные схемы и прошивки. Потихоньку начал собирать адаптер для SONY по схеме с микроконтроллером. Нет опыта с SMD деталями, поэтому контроллер взял в DIP20 корпусе. Напрочь отказывался прошиваться (USBasp) без кварца. Вопрос: а для работы в схеме адаптера ему кварц нужен?

Upd: Извините, разобрался. CKSEL = 0010 же. CKSEL3…0 = 0010 – Внутренний тактовый генератор — частота 4 МГц; А не шился новый , потому, что по умолчанию стояло CKSEL3…0 = 0000 – Внешний тактовый сигнал;

Вопрос снимаю.

Upd: Собрал, проверил, поставил. Всё работает. Большое спасибо за документацию.

[Игорь120582]

Добрый день Юрий как у вас заказать адаптер? Авто Рено кангу 2008г. Магнитола китайская с выездным экраном на андроида 5.1. Выход под джойстик есть настройка в меню есть.

[sova]

Сообщение от Игорь120582

Добрый день Юрий как у вас заказать адаптер?

Написал в личном сообщении.

[Сергей 88]

Помогите нарисуйте схему для пионер MVH 290бт с окончательными сопротивлениями что бы не лезть вджостик дастер рейсталинг 1 картинка джойстика и к каким провалам цеплять прошу

[sova]

Сообщение от Сергей 88

Помогите нарисуйте схему для пионер MVH 290бт с окончательными сопротивлениями что бы не лезть вджостик дастер рейсталинг 1 картинка джойстика и к каким провалам цеплять прошу

Нарисовал. Это та же схема, что и представлена выше, от running777 и Tabachnik. Я позволил себе несколько изменить сопротивления резисторов для более точного соответствия пионеровским стандартам.

[Сергей 88]

Спасибо большое удачи.

[Tipp]

Никто такой не брал ? Есть шанс что никаких адаптеров не нужно будет? Продавцу написал, пока молчит. Так-то неплохо было бы, как штатное смотрится.

[александр102]

Здравствуйте, Юрий. Хотел бы заказать у вас адаптер на "Рено дастер" 2015 года рестайл.
Планирую ставить Pioneer FH-X730BT.

[старый1161]

Купил WITSON S160 для дастера рестайлинг 2016.написано что с обучением кнопок на руле.Не могу обучить.В инженерном меню есть много названий машин кроме дастера.Облазил кучу сайтов ответа так и не нашел.Наверно я первый ее установил.Осталась последняя надежда.

[astra]

sova, Уважаемый SOVA!
Можно ли приспособить контроллер для энкодера от компьютерной мыши? По идее колесико мыши, тот же энкодер.

[sova]

Сообщение от astra

Можно ли приспособить контроллер для энкодера от компьютерной мыши? По идее колесико мыши, тот же энкодер.

Не очень понятно, контроллер от мыши приспособить к джойстику?
Не получится, в джойстике не совсем то, что принято называть энкодером, это скорее трехпозиционный переключатель.

[astra]

sova, В принципе, компьютерная мышь - это тот же джойстик. Клавиши через резисторы формируют команды, а колесо через микро процессор перемещения по вертикали. Или, все же, работают по разным принципам.

[Frigik]

А где функции взять трубку и положить трубку при подключенном по BT телефоне? Эти функции при подключении адаптера из сопротивлений теряются?
Не знаю как вставить цитату. Это вопрос к посте 746.

[sova]

Сообщение от Frigik

А где функции взять трубку и положить трубку при подключенном по BT телефоне? Эти функции при подключении адаптера из сопротивлений теряются?
Не знаю как вставить цитату. Это вопрос к посте 746.

Чтобы использовать эти функции надо задействовать все три контакта jack3.5 Конструкция джойстика не позволяет сделать это напрямую.

[ikochuev@gmail.com]

sova, прошу прощения, можно ли у Вас приобрести переходник для пятикнопочного джойстика на pioneer сейчас? Занимаетесь ли этим?

[Валерий-Анапа]

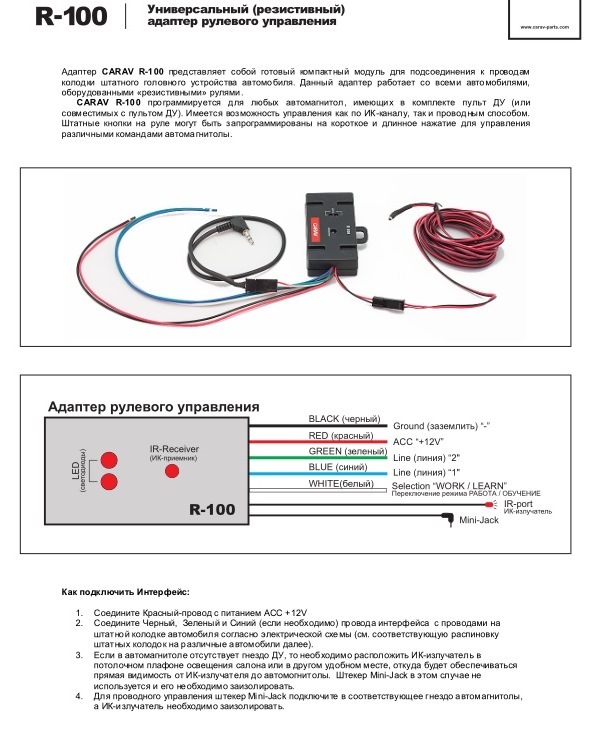

Привет всем , купил пионер 730 и взял адаптер джойстика CARAR R100 , только как его подключить его к джойстику никак не пойму, может кто подскажет ?

[sova]

Сообщение от Валерий-Анапа

как его подключить его к джойстику

Боюсь, что никак. Там же написано "Данный адаптер работает со всеми автомобилями, оборудованными «резистивными» рулями". К сожалению, к джойстику это не относится. Да и с Пионером он может работать только по инфракрасному каналу. Так что, если есть возможность, сдавайте его обратно.

[Валерий-Анапа]

Сообщение от sova

Боюсь, что никак. Там же написано "Данный адаптер работает со всеми автомобилями, оборудованными «резистивными» рулями". К сожалению, к джойстику это не относится. Да и с Пионером он может работать только по инфракрасному каналу. Так что, если есть возможность, сдавайте его обратно.

Остаётся только собрать вашу последнею зарисованную схему из резисторов , она подойдёт к пионеру 730 ?

[sova]

Сообщение от Валерий-Анапа

она подойдёт к пионеру 730 ?

Да.
