sova · 16.05.2013, 00:00

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:

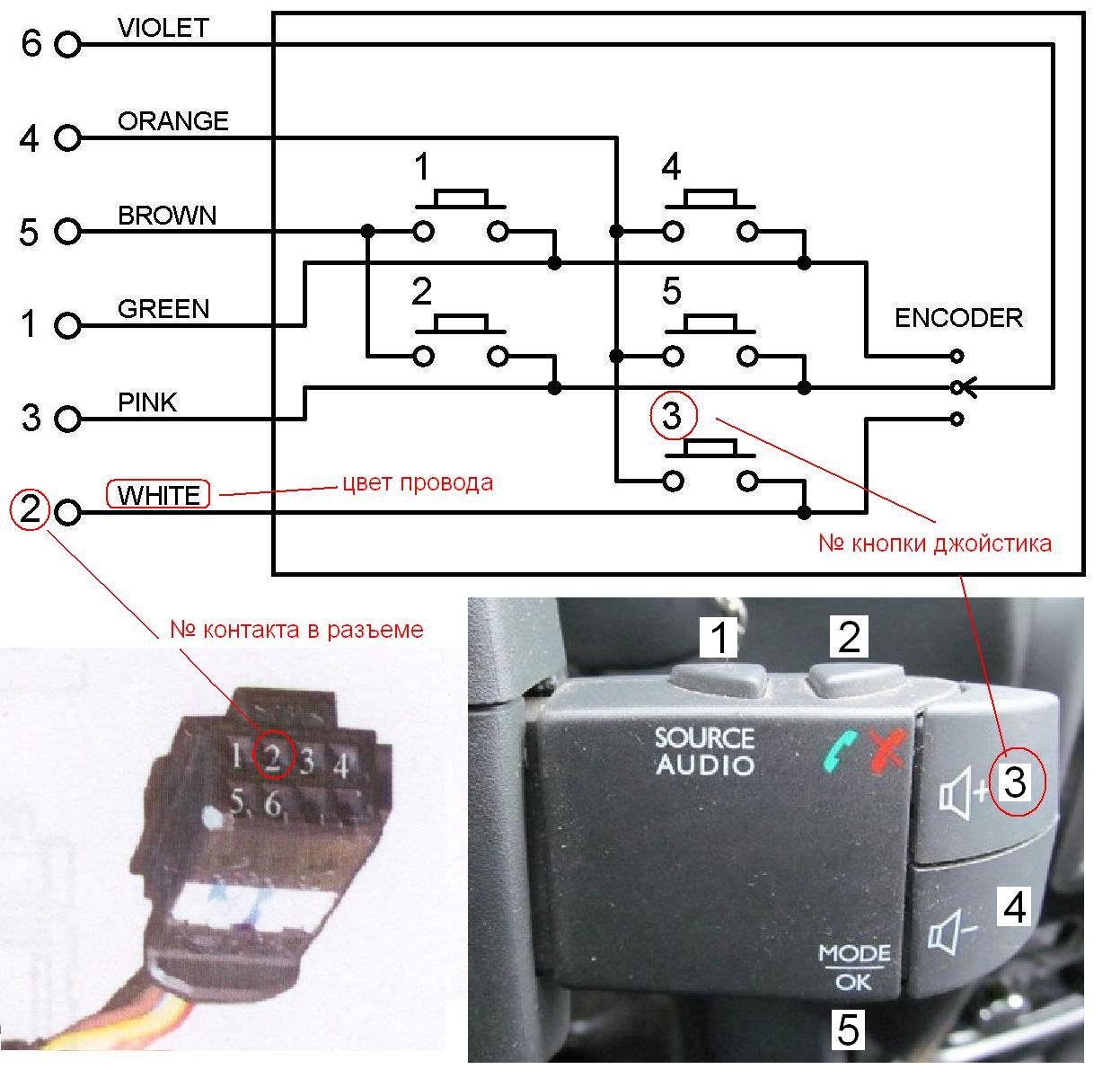

Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================

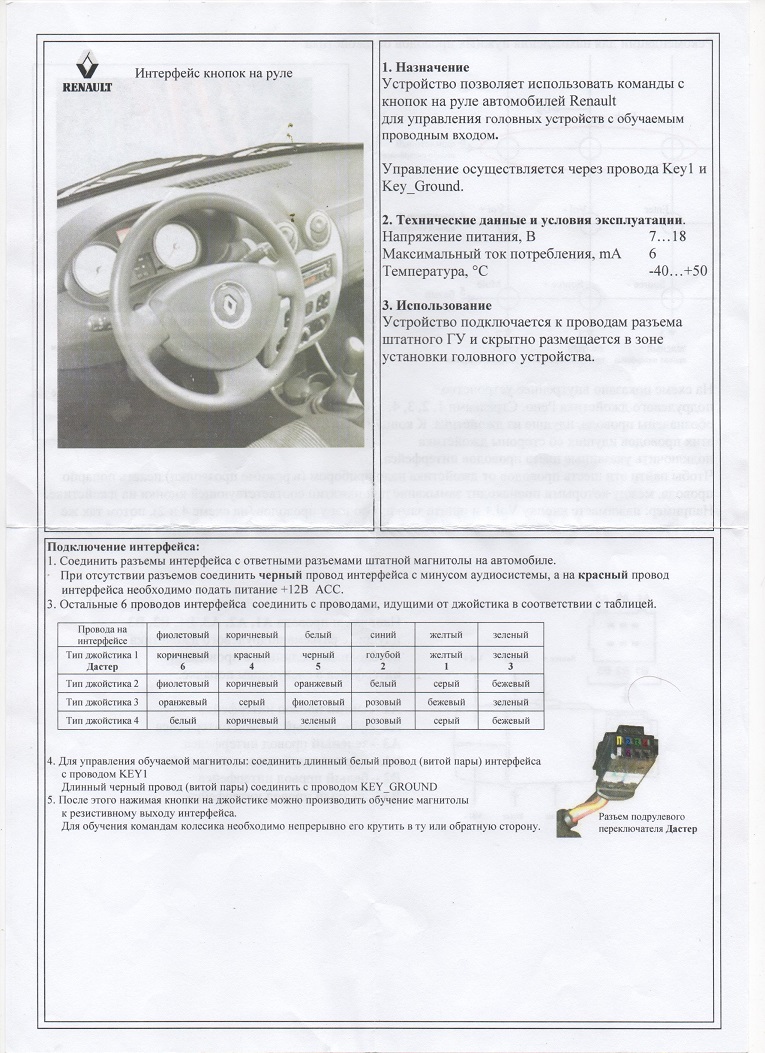

Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

Skunk · 28.09.2017, 07:59

Присоединяюсь к rostfrei. Кенвуда пока нету такого, как у него, скорее даже склоняюсь к Джи-Ви-Си 920, но судя по обзорам это одно и то же в разном дизайне. Ну и, соответственно, хочется управление с подрулевого джойстика.

Предвестник · 28.09.2017, 08:44

Цитата:

Сообщение от Skunk

Присоединяюсь к rostfrei. Кенвуда пока нету такого, как у него, скорее даже склоняюсь к Джи-Ви-Си 920, но судя по обзорам это одно и то же в разном дизайне. Ну и, соответственно, хочется управление с подрулевого джойстика.

А почему именно кенвуд, есть пионеры например с достойным звуком, у меня было 3 штуки все работали с джойстиком отлично, адаптер был как на ksize.ru, но наткнулся на такой на авито и в 2 раза дешевле, сам продал этот адаптер месяца 3 назад на авито. Короче кто ищет тот всегда найдет.

Skunk · 28.09.2017, 09:18

Предвестник, на Пионере рэндом только по всему носителю, нет рэндома по отдельной папке. Для меня, как ни странно, это важно :-) Кроме того я помацал Пионер 730 в магазине - не понравились кнопки. Джи-Ви-Си (однодиновый правда) был на прошлой машине.

rostfrei · 28.09.2017, 09:57

Я выбирал между Пионером (FH-X730BT) и Кенвудом, JVC из за дизайна отпал.
У Пионэра кнопки помельче, и есть в отзывах нарекания на те, которые под облицовкой спрятаны, тактильного удобства нет. Плюс проскакивали сообщения о глюках общения с флешкой. И дизайн Кенвуда больше нравится.

Garik-1354 · 28.09.2017, 12:03

Цитата:

Сообщение от rostfrei

Я выбирал между Пионером (FH-X730BT) и Кенвудом, JVC из за дизайна отпал.
У Пионэра кнопки помельче, и есть в отзывах нарекания на те, которые под облицовкой спрятаны, тактильного удобства нет. Плюс проскакивали сообщения о глюках общения с флешкой. И дизайн Кенвуда больше нравится.

Взял и поставил пионер 730 с акустикой фирмы герц и звук просто шикарный. надо еще правильно через приложение настроить голову там много настроек через программу на телефоне.

Skunk · 28.09.2017, 12:20

а как у Пионера с джойстиком родным - сопрягается?

Garik-1354 · 28.09.2017, 12:28

Цитата:

Сообщение от Skunk

а как у Пионера с джойстиком родным - сопрягается?

Сегодня вечером попробую резистореый способ и может закажу полнофункциональный адаптор. При резисторном способе работают не все клавиши, главное колесико не работает

Предвестник · 28.09.2017, 12:31

Цитата:

Сообщение от Skunk

а как у Пионера с джойстиком родным - сопрягается?

Через адаптер с помощью 3.5" штекера. Магнитола должна такой иметь, обычно он сзади.

Garik-1354 · 28.09.2017, 12:36

Цитата:

Сообщение от Предвестник

Через адаптер с помощью 3.5" штекера. Магнитола должна такой иметь, обычно он сзади.

Сам разьем находится сзади для подключения такого джойстика, под разъёмом для подключения микрафона.

bereg17 · 30.09.2017, 16:48

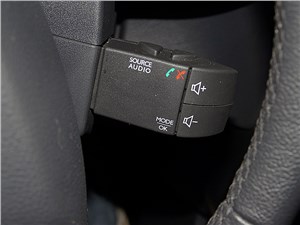

Привет знатакам.Трубуется помощь ибо я настолько чайник что даже не прилично такому по земле ходить. Имеется подрулевой джойстик http://www.dusterclubs.ru/vb/attachm...1&d=1506779485 и 2din магнитола Pioner mhv185.От моего джойстика отходят шесть проводков цвета которых отличаются от тех что на ваших схемах.Спаял себе штекер с резисторами от Tabachnik но при подключении к нему моего джойстика в магнитоле ничего не происходит.То ли провода соединил не правильно,то ли схема не та мне нужна,то ли магнитола новая и в неё другие резисторы нужны. Вот например скажите от типа проводов и их сечения зависит ли конечное сопративление резистора,и джойстик будет работать только когда все провода подключены правильно или можно по одному проводу подключать и провыбать срабатывание на нем клавиши? Если пригодится то

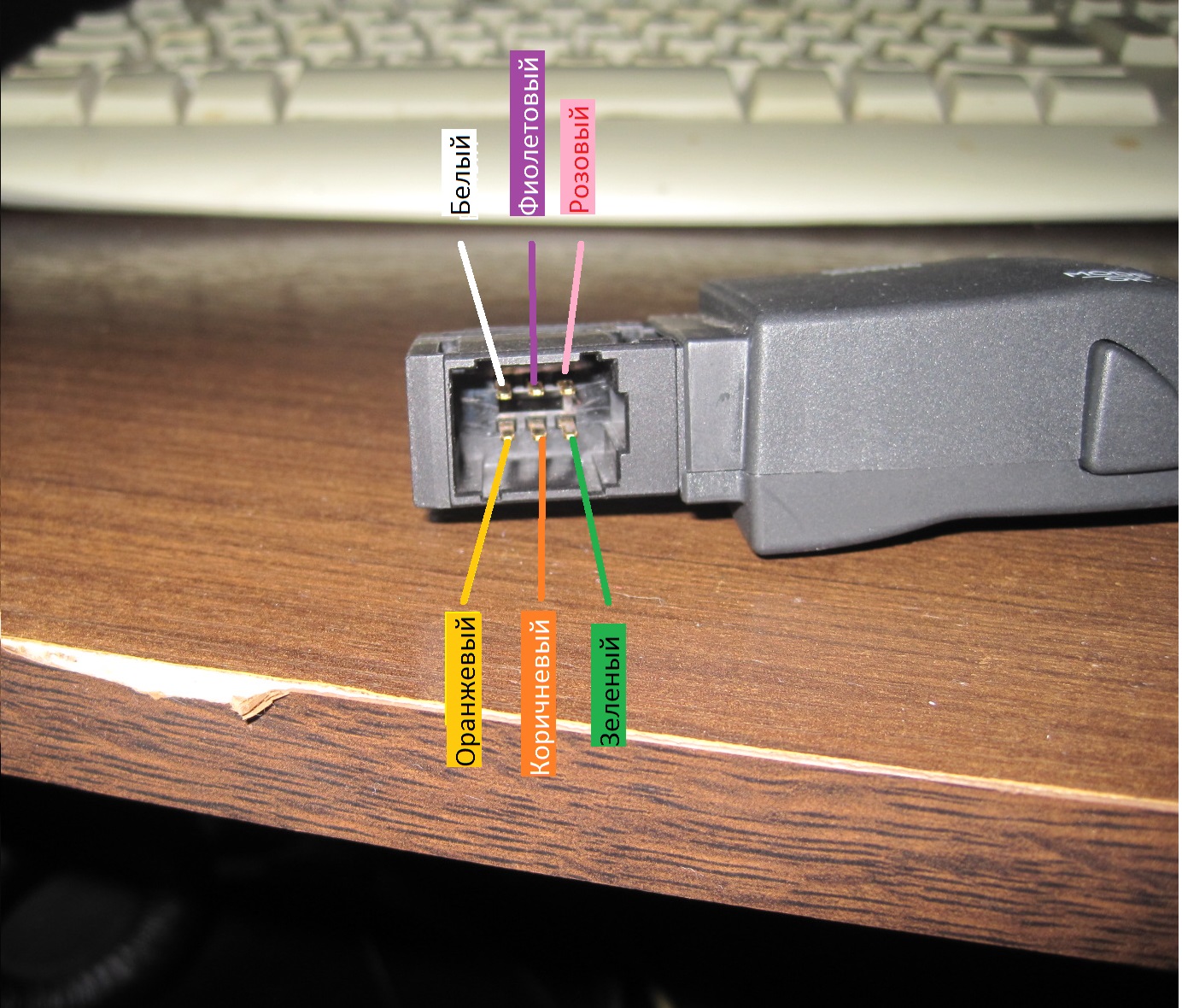

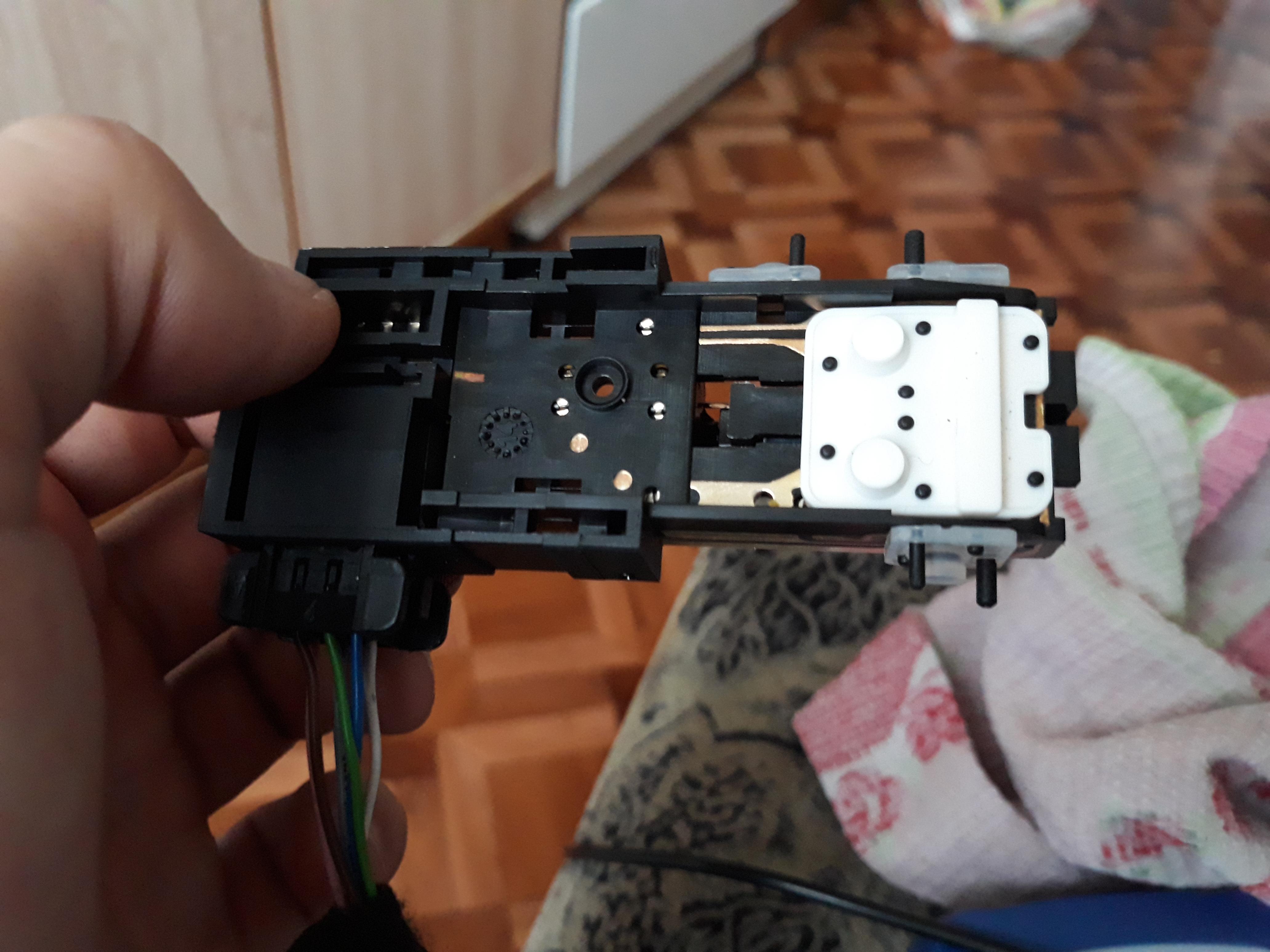

штекер джойстика двухрядный по три провода в ряду фото ниже но цвета проводов нетакие

Предвестник · 30.09.2017, 18:18

Цитата:

Сообщение от bereg17

Привет знатакам.Трубуется помощь ибо я настолько чайник что даже не прилично такому по земле ходить. Имеется подрулевой джойстик http://www.dusterclubs.ru/vb/attachm...1&d=1506779485 и 2din магнитола Pioner mhv185.От моего джойстика отходят шесть проводков цвета которых отличаются от тех что на ваших схемах.Спаял себе штекер с резисторами от Tabachnik но при подключении к нему моего джойстика в магнитоле ничего не происходит.То ли провода соединил не правильно,то ли схема не та мне нужна,то ли магнитола новая и в неё другие резисторы нужны. Вот например скажите от типа проводов и их сечения зависит ли конечное сопративление резистора,и джойстик будет работать только когда все провода подключены правильно или можно по одному проводу подключать и провыбать срабатывание на нем клавиши? Если пригодится то
штекер джойстика двухрядный по три провода в ряду фото ниже но цвета проводов нетакие

А ничего и не должно происходить при подсоединении. Магнитолу нужно обучать и не всякая магнитола может работать с джойстиком через адаптер. В магнитоле должна быть функция где она запрашивает нажатие клавиши, вы нажимаете и магнитола подтверждает нажатие и присваивает нажатую клавишу какой то функции, только так.

---------- Добавлено в 18:12 ---------- Предыдущее написано было в 18:10 ----------

Ваша магнитола на WinCE, она должна обучаться, должна быть плитка на одном из экранов если пролистать справа налево с нарисованным рулем, заходите туда. Подробно нужно смотреть в инструкции.

---------- Добавлено в 18:16 ---------- Предыдущее написано было в 18:12 ----------

Соединяйте обратно все провода.

---------- Добавлено в 18:18 ---------- Предыдущее написано было в 18:16 ----------

А вот если при обучении магнитола не будет реагировать, то тогда подсоединили не правильно или не контакт, учтите что при обучении магнитола реагирует 1 раз на 1 клавишу, т.е. запомнила её и больше не реагирует, если ошиблись, то нужно делать полный сброс и начинать обучать все клавиши заново.

Предвестник · 30.09.2017, 18:49

Забыл добавить, что из вышеизложенного следует что не важно какие провода куда надо подсоединять если магнитола обучаемая, как правило думаю это все 2DIN с операционной системой. Соблюдение схемы подсоединения проводов важно для магнитол у которых идет 3.5" вход на управление, 1DIN Pioneer например.

bereg17 · 01.10.2017, 16:20

хоть убейте но уже голова опухла.Как джойстик прозвонить что б узнать какая кнопка на какой провод выходит?

Garik-1354 · 01.10.2017, 16:30

Цитата:

Сообщение от bereg17

хоть убейте но уже голова опухла.Как джойстик прозвонить что б узнать какая кнопка на какой провод выходит?

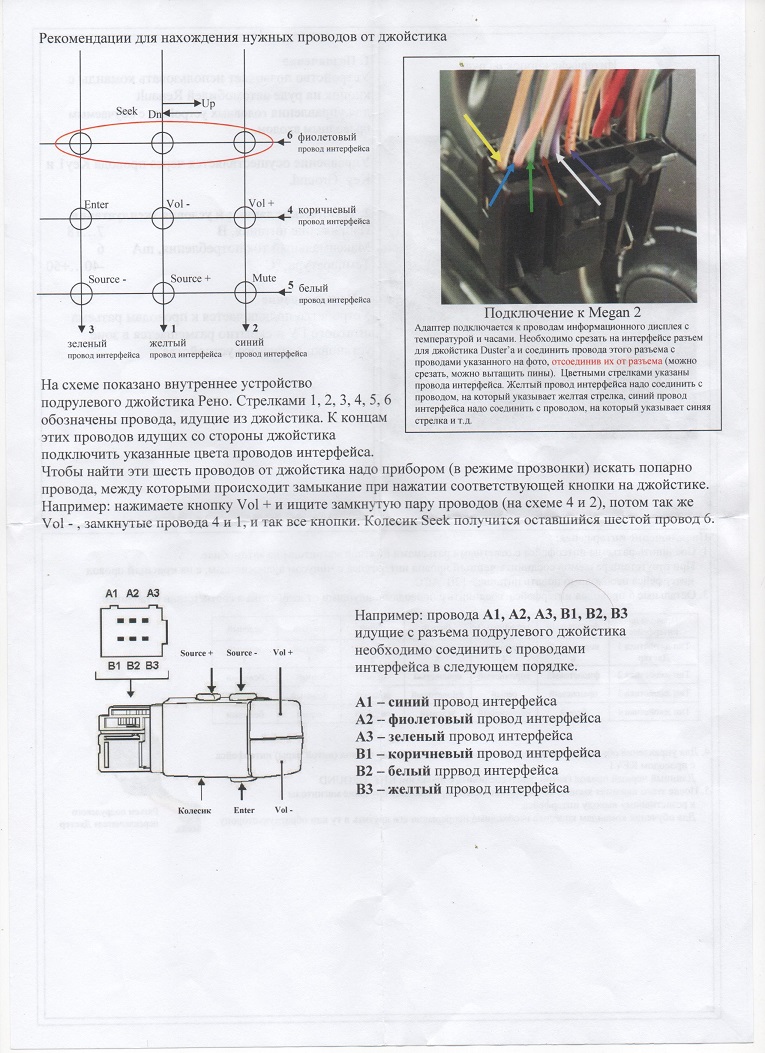

Все очень просто. Подцепите жгут к кнопке и есть схема согласно которой прописано под каким контактом какая кнопка. Там прозвонкой контакты проверяются втыкая один конец в один контакт жгута точнее в фишку а другой в прописанный другой. У меня на каптуре схема такая:
Контакт-контакт- номер кнопки
1-5-1кн
3-5-2кн
2-4-3кн
1-4-4кн
4-3-5кн
Джойстик без мютинга и на нем работают лепестки как громкость, две верхних кнопки переключение каналов радио и треков на диске и флэшке а нижняя на уминшение громкости. Номера контактов это в штейкере по рисуунку. Для реализации большего закажите у Юрия тот что написал пост он вам сделает полностью реализованный джойстик с помощью адаптора который сделает сам и дешевле чем их гдето продают. Для меня главное треки и громкость остальным я не пользовался на джойстике не на дуске не на каптуре

bereg17 · 01.10.2017, 16:48

Цитата:

Сообщение от Garik-1354

Все очень просто. Подцепите жгут к кнопке и есть схема согласно которой прописано под каким контактом какая кнопка. Там прозвонкой контакты проверяются втыкая один конец в один контакт жгута точнее в фишку а другой в прописанный другой. У меня на каптуре схема такая:
Контакт-контакт- номер кнопки
1-5-1кн
3-5-2кн
2-4-3кн
1-4-4кн
4-3-5кн
Джойстик без мютинга и на нем работают лепестки как громкость, две верхних кнопки переключение каналов радио и треков на диске и флэшке а нижняя на уминшение громкости. Номера контактов это в штейкере по рисуунку. Для реализации большего закажите у Юрия тот что написал пост он вам сделает полностью реализованный джойстик с помощью адаптора который сделает сам и дешевле чем их гдето продают. Для меня главное треки и громкость остальным я не пользовался на джойстике не на дуске не на каптуре

Спасибо что откликнулся,но ты меня ещё больше запутал!Мне от джойстика нужно только лепестки громкость регулировать,пока буду пробывать сам на резисторах спаять.Юрий это будет крайняя мера =)

rostfrei · 06.10.2017, 21:22

Общаюсь cейчас с Zexma, делают под меня адаптор, потом отпишусь.
Вопрос возник, в какую сторону колесо треки или станции переключает?
Я то уже Кенвуд поставил, проверить негде...
Если мы крутим колесо например вверх, станции/треки на увеличение идут или уменьшение? Можете крутануть? пожалуйста!

Предвестник · 06.10.2017, 23:24

Цитата:

Сообщение от rostfrei

Общаюсь cейчас с Zexma, делают под меня адаптор, потом отпишусь.
Вопрос возник, в какую сторону колесо треки или станции переключает?
Я то уже Кенвуд поставил, проверить негде...
Если мы крутим колесо например вверх, станции/треки на увеличение идут или уменьшение? Можете крутануть? пожалуйста!

Когда у меня стоял адаптер колёсико снизу вверх, получается против часовой, было на следующий трек.

Skunk · 07.10.2017, 05:17

Цитата:

Сообщение от rostfrei

Общаюсь cейчас с Zexma, делают под меня адаптор, потом отпишусь.
Вопрос возник, в какую сторону колесо треки или станции переключает?
Я то уже Кенвуд поставил, проверить негде...
Если мы крутим колесо например вверх, станции/треки на увеличение идут или уменьшение? Можете крутануть? пожалуйста!

На штатной магнитоле (без навигации) колёсико "вверх" - трек назад, колёсико "вниз" (от себя) - трек вперёд.

Рассматриваю еще один вариант магнитолы - KENWOOD DDX4017BTR - у неё для подключения кнопок руля/джойстика раз'ём джек сзади - можно ли "подружить" её с Дастеровским джойстиком?

rostfrei · 07.10.2017, 09:44

Цитата:

Сообщение от Skunk

Рассматриваю еще один вариант магнитолы - KENWOOD DDX4017BTR - у неё для подключения кнопок руля/джойстика раз'ём джек сзади - можно ли "подружить" её с Дастеровским джойстиком?

В названии бубнитолы буквы BTR, т.е. она с блютусом, тогда джек -это вход микрофона, на моем кенвуде так, а для ДУ провод торчит. Скачайте инструкцию, уточните.
Чтоб полноценно подружить любую магнитолу с Дастером, нужен адаптор с контроллером. Я пока нашел 4 варианта:
от sova -энтузиаст, сделал для JVC, на остальное факультативно выражал желание сделать, но не появляется здесь в теме
от wheelremote.ru - тоже энтузиаст, сделал на всё, на сайте вся инфа для самостоятельной сборки, просил, чтобы он за деньги готовое прислал, но не выходит на связь
от Connects (англичане вроде) -Ценник самый высокий. По функциям кнопок не всё однозначно
от Zexma -тоже на всё есть. Обозначили возможность сделать по клиенту. Связался, активно пошли навстречу, сейчас мой вариант "допиливается", как получу - будет отчет

Р.Д.А. · 09.10.2017, 19:27

Доброго всем вечера!
Помогите, кто чем может.

Дастер 2017г.в. был с обычной штатной магнитолой. Взамен поставил Pioneer MVH-AV290BT. В качестве адаптера джойстика ( 5 кнопок), явно поспешив видимо, приобрёл Incar CFN-FR02W (он со всеми разъёмами идёт). На фишке джойстика цвета проводов совпадают с описанными в шапке, да и прозвонил их на всякий случай, получилось то же самое, как здесь уже говорили: 1-5 - кн.1, 3-5 - кн.2, 2-4 - кн.3, 1-4 - кн.4, 4-3 - кн.5, но, по таблице к адаптеру цвета проводов джойстика, интерфейса адаптера и номера кнопок в точности не подбираются. А куда подсоединять KEY1 и KEY_GROUND (витая пара белого и чёрного провода) вообще не ясно. В общем джойстик работать не хочет и что делать, ума не приложу.

С уважением.
