Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================

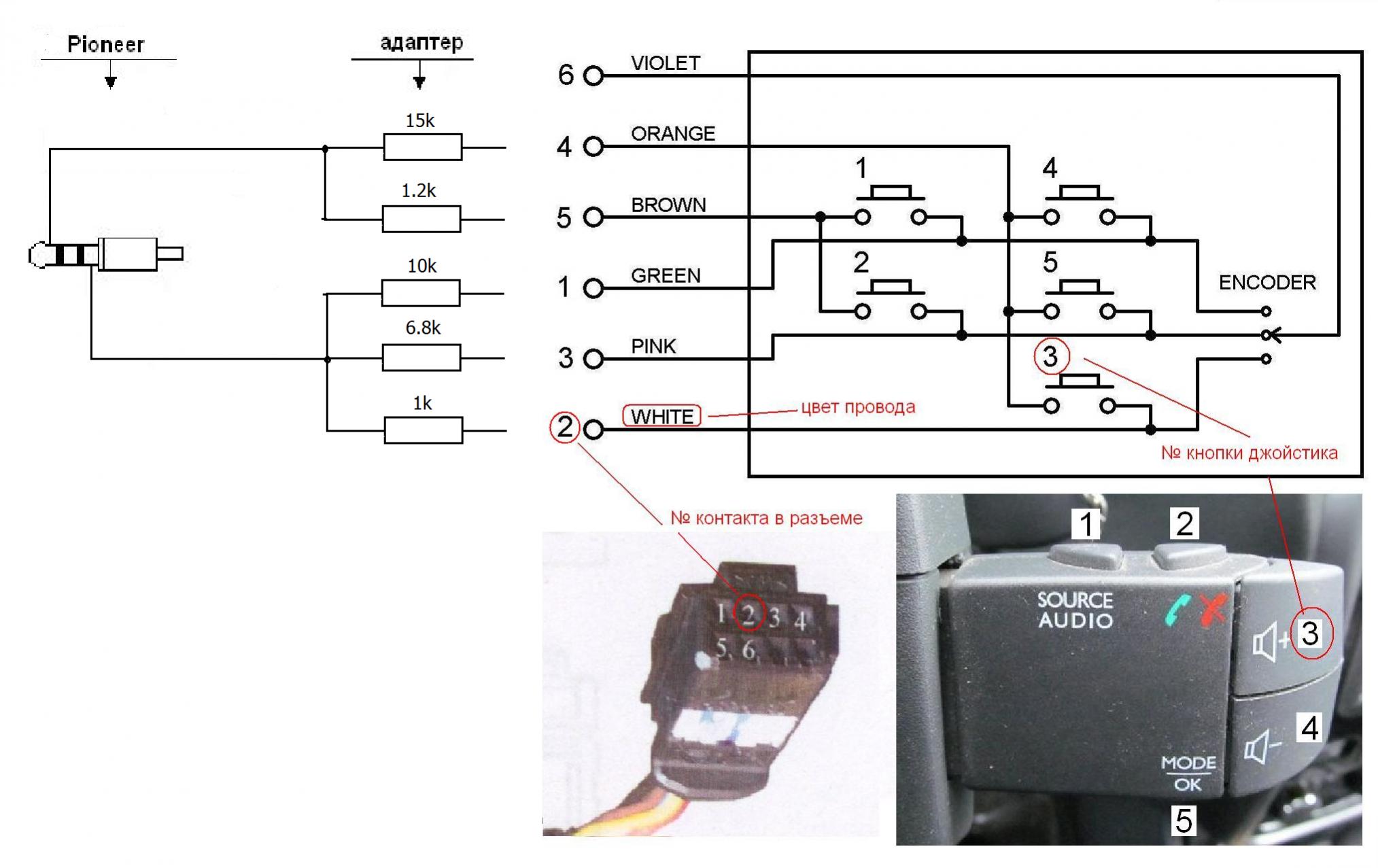

Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================

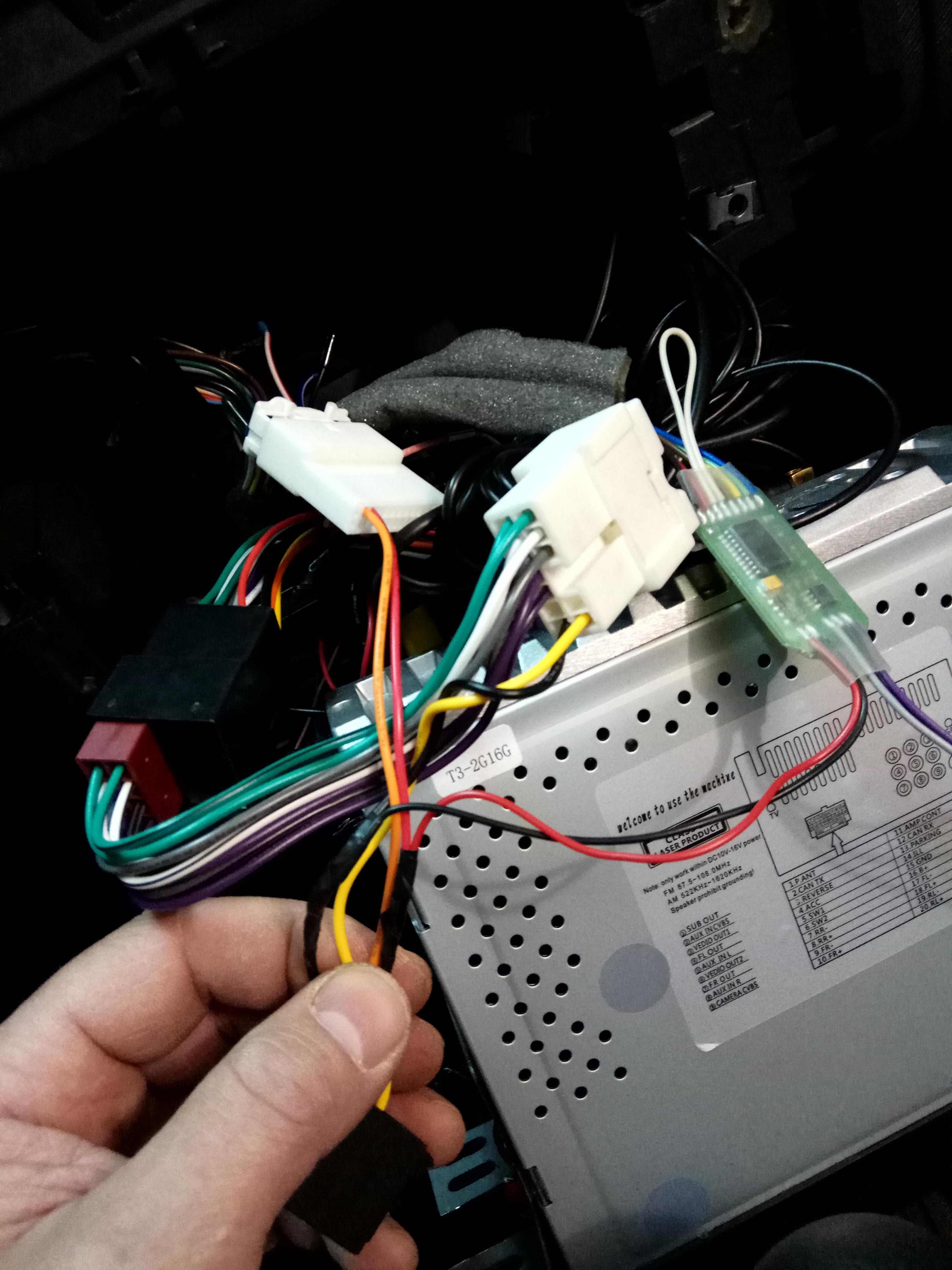

Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[Frigik]

Сообщение от sova

От магнитолы.
З.Ы. О какой именно схеме речь?

О схеме с микроконтроллером для pioneer что в заголовке "Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол."

Адаптер я не приобретал, мастерю сам, вот и спрашиваю откуда брать + и -. Судя по тому что мне ответил alekseykotow, в приобретенном адаптере тоже 2 провода на питание выходит. Магнитолу подключаю первый раз, вот и не знаю откуда с нее + и - взять.

[alekseykotow]

+ на красном проводе с АС( питание поступает при повороте ключа) черный- .На ISO переходнике две колодки одна аудио(колонки) другая "силовая" ( на FR-12 который я применял на "силовом" 4 провода).Если будете резать "родную", то ищите распиновку или тестер вам в помощь.

[Sanvel]

Сообщение от sova

В принципе к этому джойстику адаптер подключить можно, но из-за отсутствия нижней кнопки часть команд будет недоступна.
Верхняя левая будет переключать источники;
Верхняя правая - Band/Escape;
Громкость "+", "-" соответственно регулировка громкости;
Громкость "+" и "-" одновременно - приглушение;
Колесико будет делать переход по трекам/настройка радио;
И средняя кнопка - ответ на входящий звонок (если голова имеет блютуз).

Отписал в личку , жду ответ.

[Леонид_57]

Добрый день знатокам джойстика! Три года с хвостиком эксплуатирую Дастер. Вопрос такой. Уже три года как заменил штатную магнитолу на на сторонний медиацентр, конкретно DayStar DS-7088HD. Подрулевой джойстик нормально проработал до осени нынешнего года. С наступлением холодов осенью 17 года перестал реагировать на нажатие кнопок. И только после прогрева салона до 20 градусов начинает откликаться на кнопки (увеличивает или уменьшает звук, производит переход по трекам и т.д.). После остывания салона снова перестает реагировать на кнопки. В чем тут может быть дело. Контакты в колодках я не проверял пока. Мне кажется не в этом причина. Слишком банально. Но готов попробовать. Может у кого то было что то подобное. Поделитесь. А может Юрий что-нибудь подскажет? Да! джойстик 6-ти контактный. Заранее благодарен.

[hip]

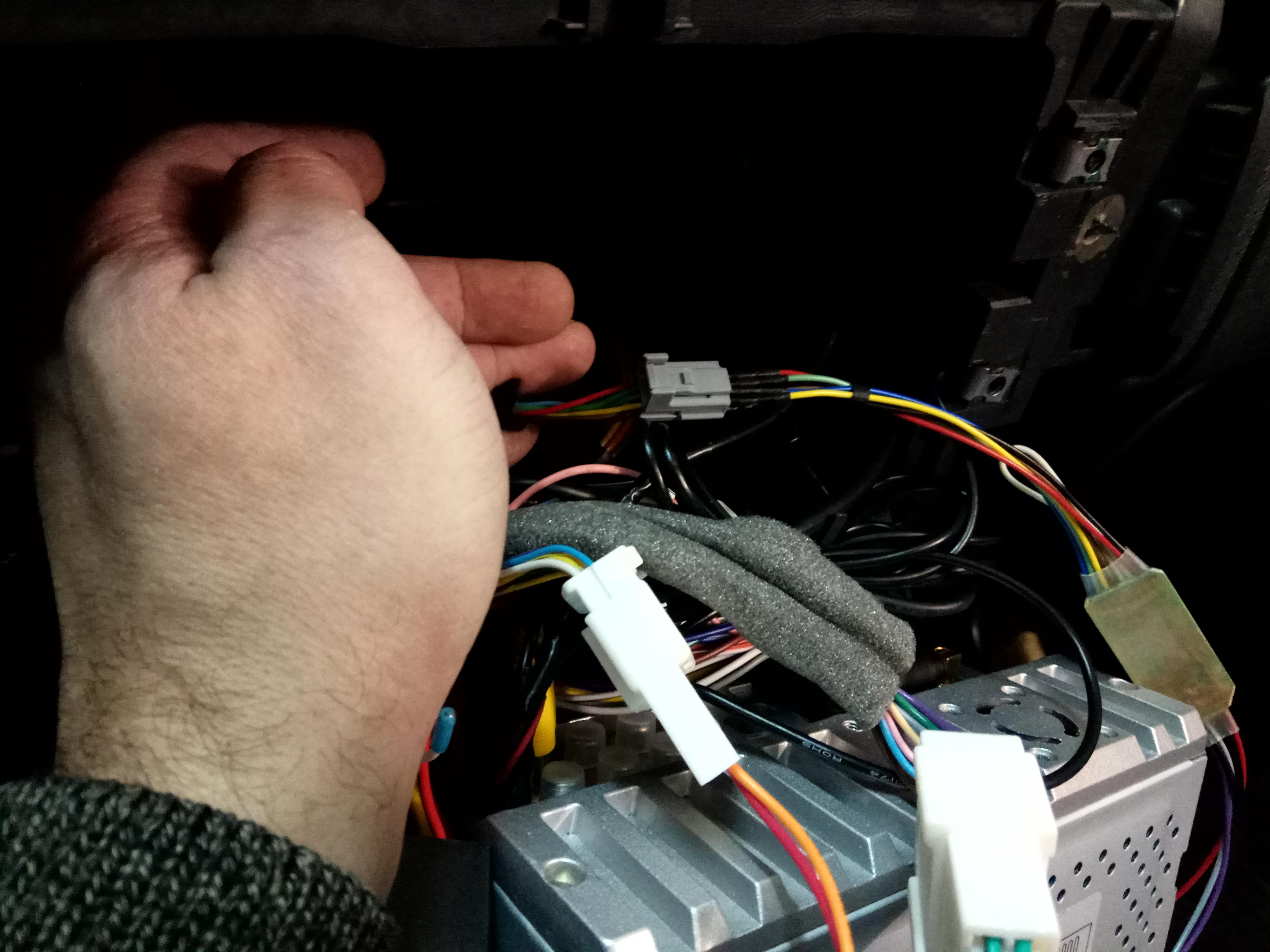

Всем доброго времени суток. Хочу поблагодарить Юрия, получил от него адаптер для под рулевого джойстика для своего китайского медиацентра на базе "андроид". Подключил адаптер без проблем так как для этого имеется схема и ошибиться трудно.
Всё работает отлично, большое человеческое спасибо!

[den198258]

все сделал по схеме выше, но почему никуда не подсоединяется коричневый кабель и не работает ЭНКОДЕР, китайская магнитола
Может кто подскажет

[Дастик]

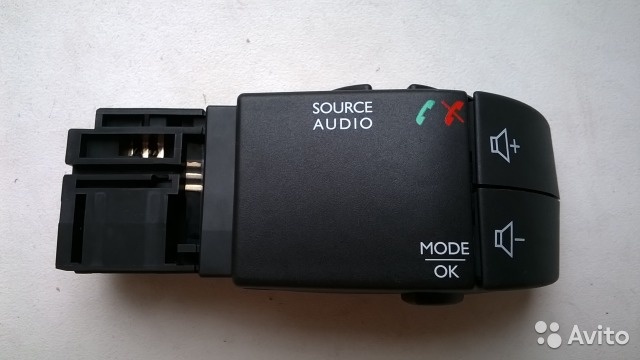

Народ, объясните, пожалуйста, как определить по магнитоле с каким джойстиком она работает, нашел на авито объявление, но там девушка и из нее инфу клещами не вытянешь, офдиллер снял штатную магнитолу без навигации и поставил медиацентр, а штатную она продает. Может по маркировке можно как-то выцепить инфу?

[sova]

Сообщение от den198258

все сделал по схеме выше, но почему никуда не подсоединяется коричневый кабель и не работает ЭНКОДЕР, китайская магнитола
Может кто подскажет

Потому, что энкодер в джойстике по сути является трехпозиционным переключателем и его общий контакт (коричневый провод) в зависимости от угла поворота будет всегда замкнут с одним из линейных.

[Дастик]

Сообщение от Дастик

Народ, объясните, пожалуйста, как определить по магнитоле с каким джойстиком она работает, нашел на авито объявление, но там девушка и из нее инфу клещами не вытянешь, офдиллер снял штатную магнитолу без навигации и поставил медиацентр, а штатную она продает. Может по маркировке можно как-то выцепить инфу?

Может некорректно вопрос задал? На наших машинах есть 2 вида подрулевых джойстиков: овальный 6-тикнопочный без ESP и прямоугольный 5-ти кнопочный с ESP, а магнитолы без навигации взаимозаменяемы для этих джойстиков, то есть разъемы идентичны?

[Дастик]

Камрады, ответьте, пожалуйста, мне нужно срочно человеку ответить на Авито. Магнтолка новая, хочу взять, у меня овальный джойстик, подойдет он к магтоле или нет!

[sova]

Сообщение от Дастик

овальный 6-тикнопочный без ESP и прямоугольный 5-ти кнопочный с ESP, а магнитолы без навигации взаимозаменяемы для этих джойстиков, то есть разъемы идентичны?

До 2015г. были разные. 281157299r - 6 кнопок, 281155216r - 5 кнопок. Как сейчас не знаю.

[asma]

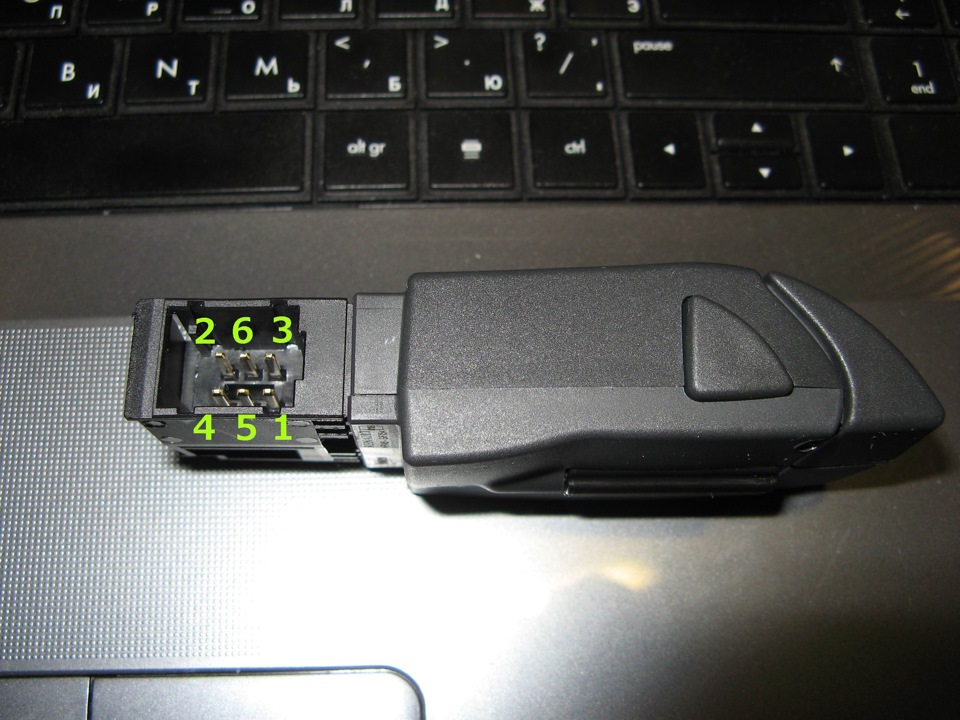

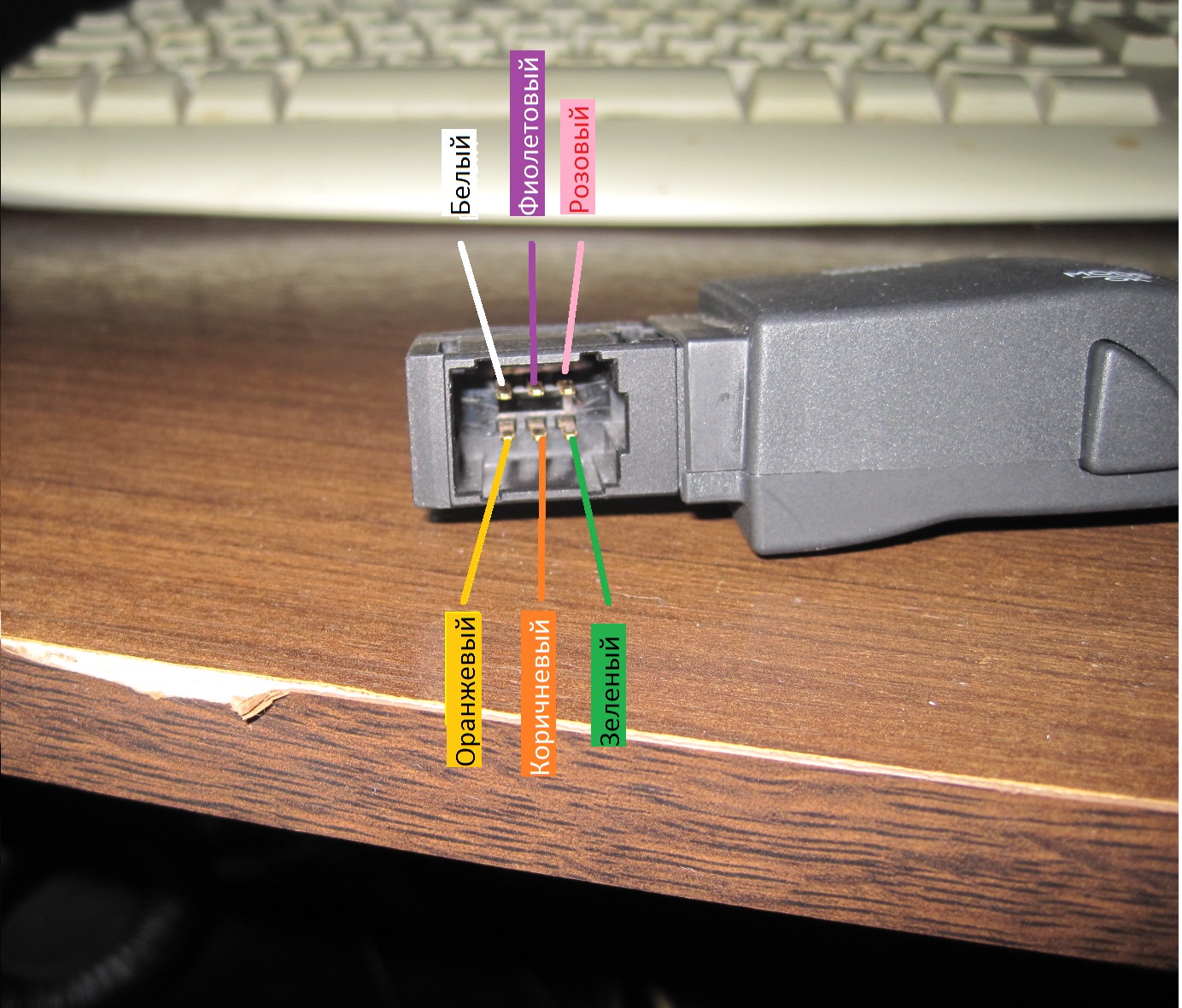

Доброго времени суток. Преобрел себе джойстик 255522448R это квадратный но у него штекер на 6 контактов. Пытаюсь подружить его с пионером. Проводов штатных нет соответственно цветовую палитру не знаю. Нашел в инете распиновку и на этом дело стало помогите собрать схему на резисторах.

[sova]

Сообщение от asma

Доброго времени суток. Преобрел себе джойстик 255522448R это квадратный но у него штекер на 6 контактов. Пытаюсь подружить его с пионером. Проводов штатных нет соответственно цветовую палитру не знаю. Нашел в инете распиновку и на этом дело стало помогите собрать схему на резисторах.

[asma]

Сообщение от sova

Подключил по данной схеме. Кнопка 1 - трек назад, 2 - трек вперед, 3 - громкость +, 4 громкость минус, 5- тоже громкость минус. Использовал резисторы 15к, 1.1к, 11к, 8.2к, 1.1к. Пробовал вместо 8.2 ставить гирлянду из 1.1 итоговым номиналом 6к в итоге все кнопки регулировали звук. Вопрос еще такой хотелось бы следующий порядок кнопок 1 - переключение источников, 2 - трек вперед, 3 - громкость плюс, 4 громкость минус, 5 - трек назад. Возможно ли такое исполнкние?

[sova]

Сообщение от asma

Вопрос еще такой хотелось бы следующий порядок кнопок 1 - переключение источников, 2 - трек вперед, 3 - громкость плюс, 4 громкость минус, 5 - трек назад. Возможно ли такое исполнкние?

Используя только резисторы - невозможно.

[asma]

Сообщение от sova

Используя только резисторы - невозможно.

А по схеме которую вы мне дали какая функция должна быть на кнопке 5? Можно ли на ней сделать смену источников?

[sova]

Сообщение от asma

А по схеме которую вы мне дали какая функция должна быть на кнопке 5? Можно ли на ней сделать смену источников?

5я кнопка дублирует 4ю и ничего с этим поделать нельзя.

[vampire090594]

Кто нибудь пробовал подружить штатный микрофон и pioneer?) штатный микрофон имеет +, - и сигнал. а пионеровский сигнал и -. Или может кто подскажет какое напряжение идет на микрофон?

[viieer]

Сообщение от vampire090594

Кто нибудь пробовал подружить штатный микрофон и pioneer?) штатный микрофон имеет +, - и сигнал. а пионеровский сигнал и -. Или может кто подскажет какое напряжение идет на микрофон?

Делал, на Attiny2313. Вот пример работы. https://www.youtube.com/watch?v=r7042X8clHU

Правка.
Пардон) попутал с джойстиком)

[AlexChech]

Добрый день.

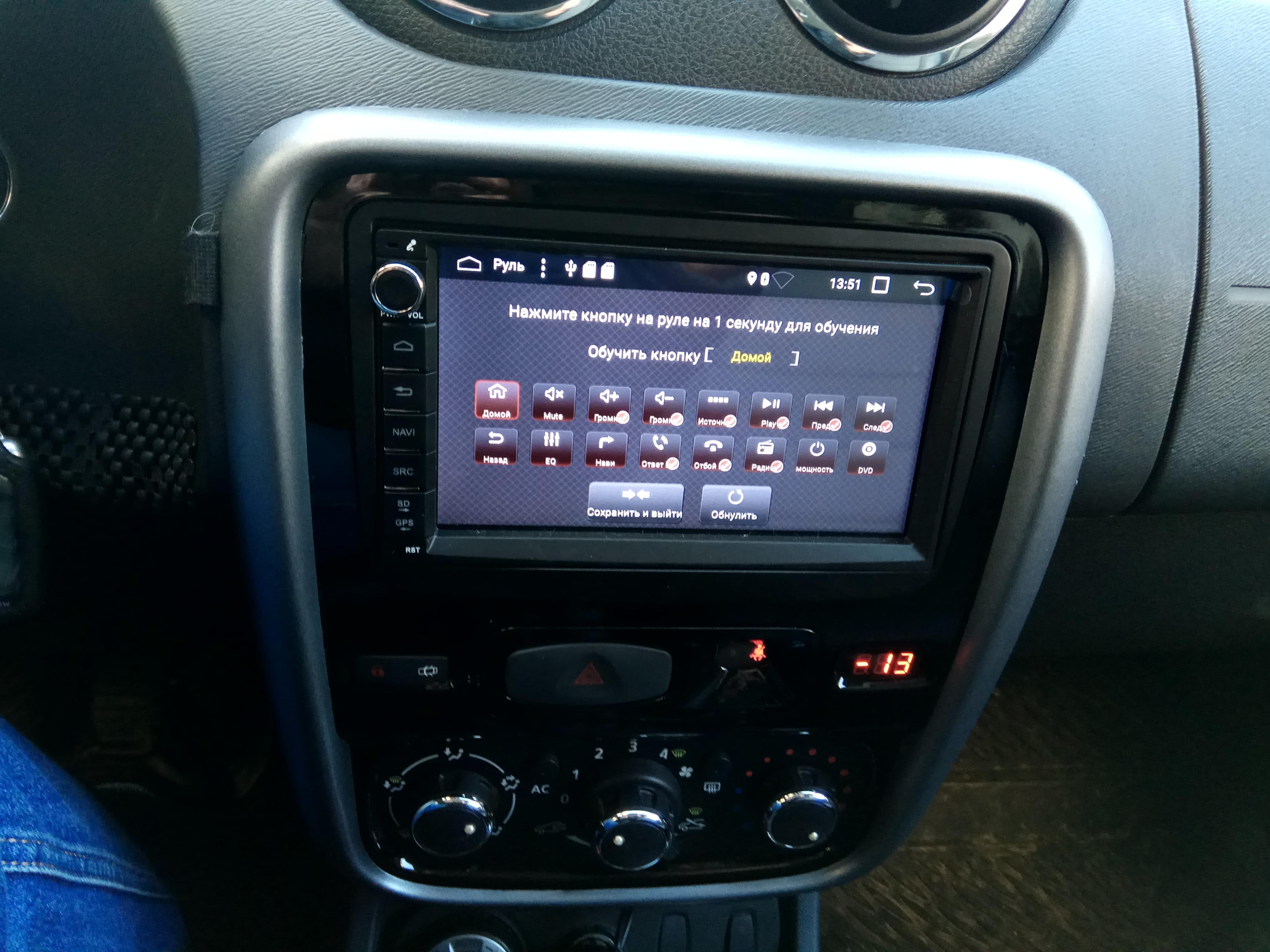

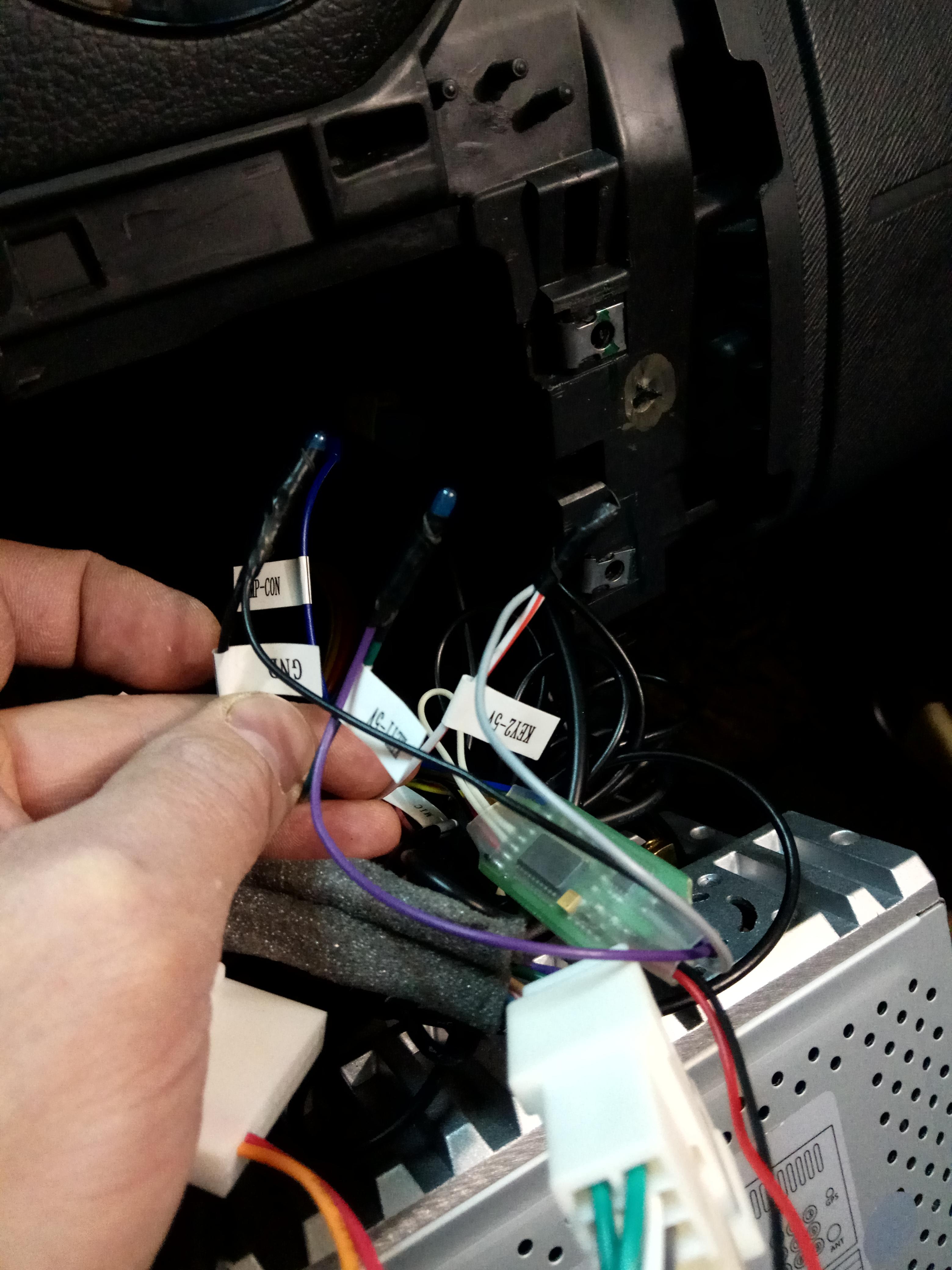

Есть китайская магнитола на андроиде. Вход (провод) KEY только один.
с каким шагом надо брать резисторы, чтоб подключить все 5 кнопок+выключение звука?
Достаточно ли разности в 1кОм или больше надо ?
На магнитоле в меню есть возможность назначить 6 кнопок.
Заранее благодарен.

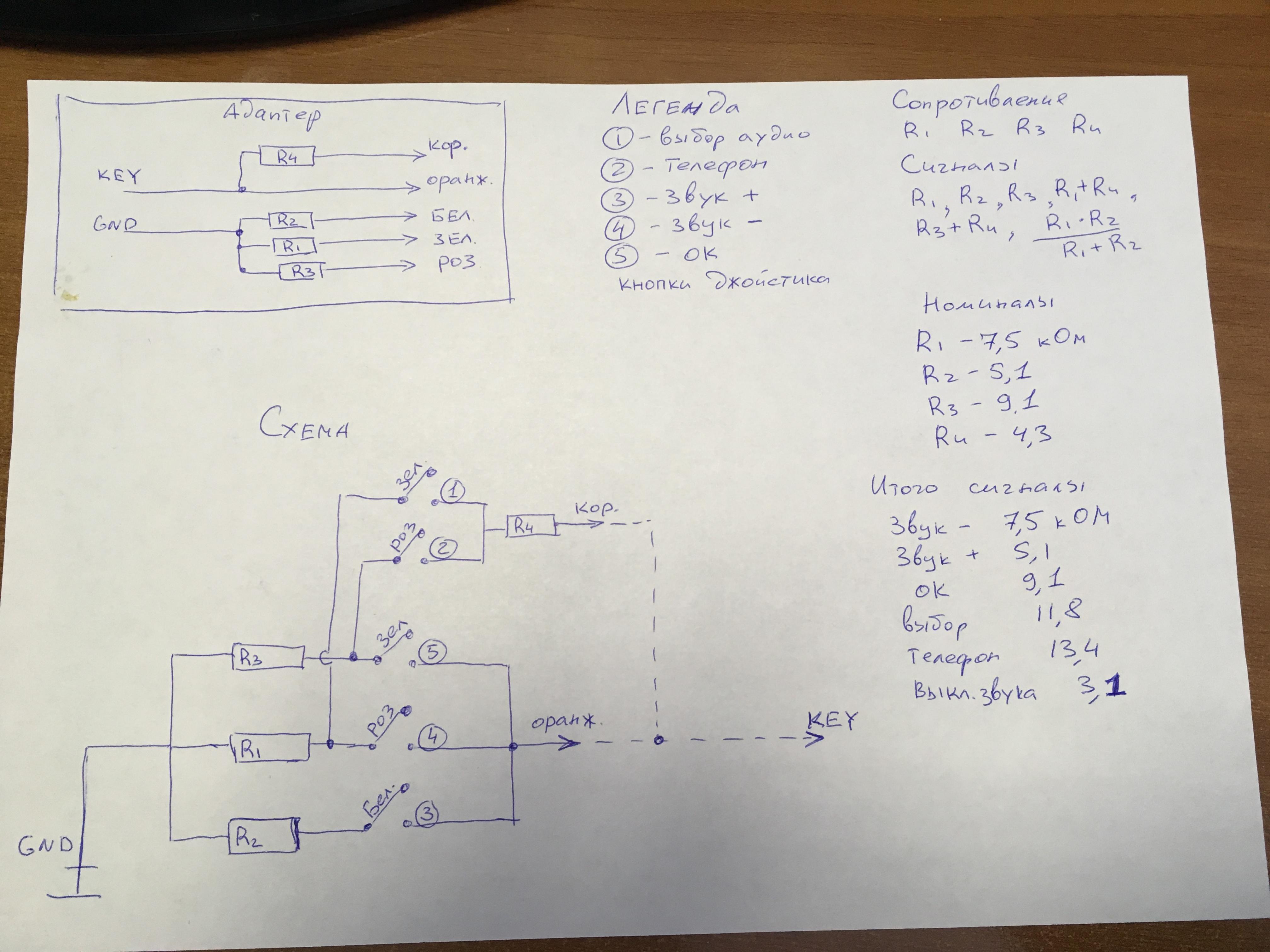

P.S. Посидел-подумал-сварганил схему. Посмотрите пожалуйста опытным взглядом - жизнеспособна ли она ?



P.P.S. -день спустя-
не работает..
PPP.S. все работает, прекрасно переключает, просто первый раз соединил неправильно.
работают все 5 кнопок+ выключение звука (одновременное нажатие кнопок звук+и звук-)
Спасибо Юрию -Sova- за консультацию.
