Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[sova]

Сообщение от vaz149

прошу помощи, лс либо не доходят либо хз

Все доходит. Чтобы не просто отписаться, а действительно чем-то помочь Вам, мне как минимум, надо вспомнить всю историю Вашей проблемы, поднять переписку, которая началась аж с весны 2015 года. Вы уж меня извините, но подобные вопросы мне поступают практически ежедневно и я, чисто физически, не могу все запомнить.
Теперь по существу:
Как я вижу, и с адаптером на трех резисторах, и на микроконтроллере, общая картина не меняется. По видимому, где-то, что-то мы упустили. Детально анализируя сообщения в этой теме я наткнулся на такой интересный момент.

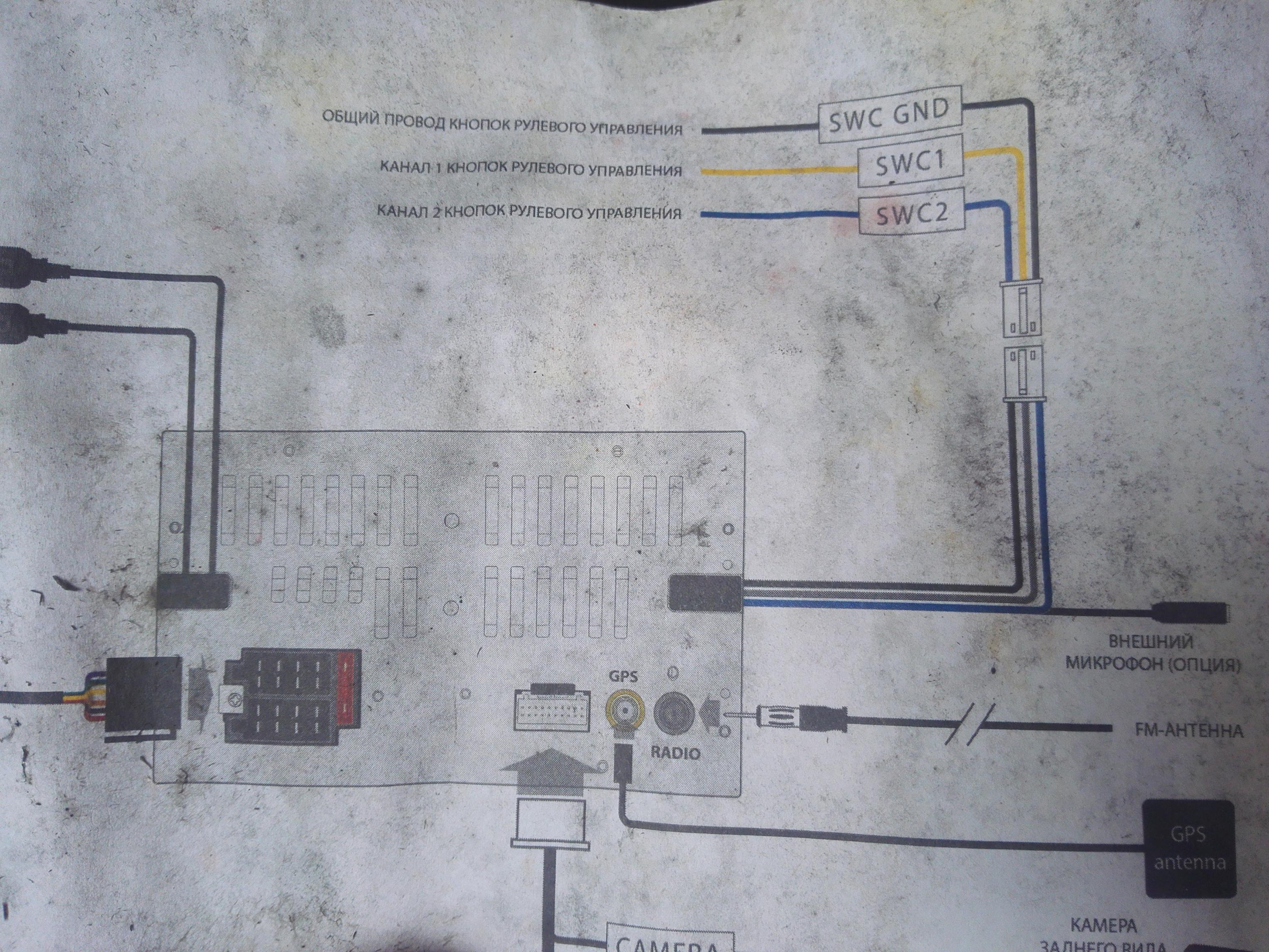

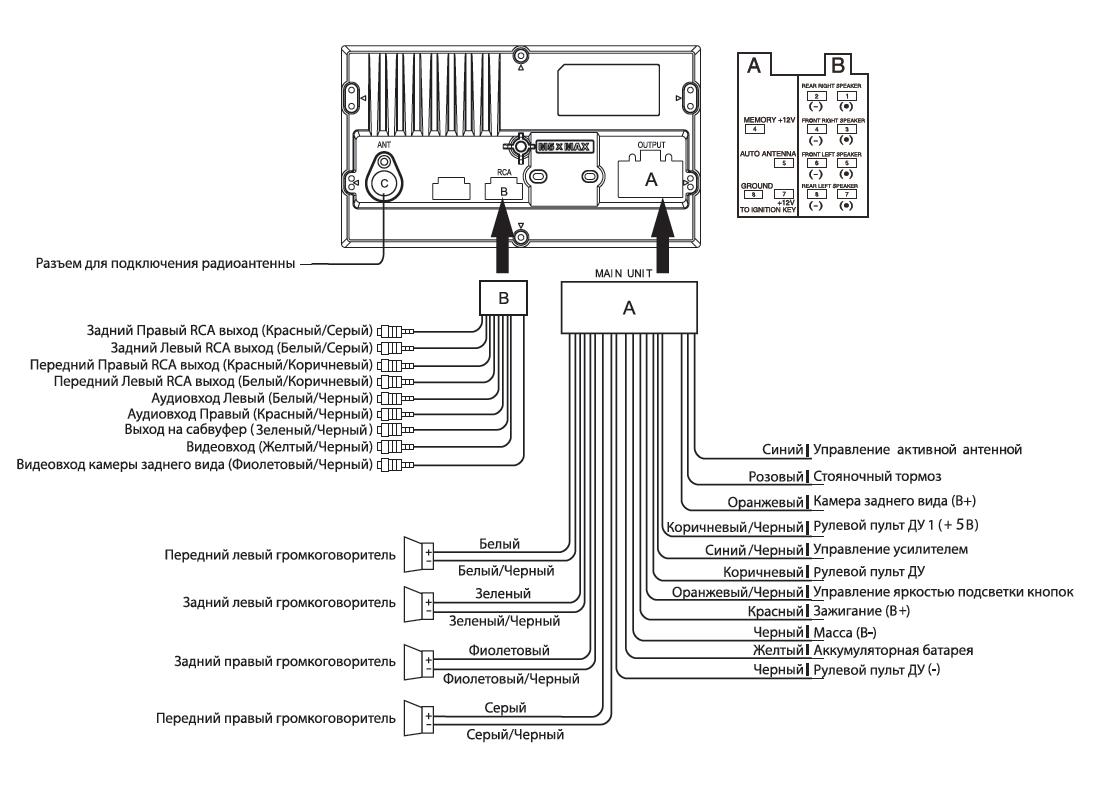

Здесь я задал Вам вопрос по цвету провода. Я ориентировался на цвета из инструкции (схемы подключения). Судя по вашей последней фотографии, фактическая расцветка поводов меняется местами и ,скорее всего, Вы мне ответили ориентируясь на фактическую расцветку. Из этого следует, что я изначально мог сделать не правильный ввод о работоспособности обоих каналов ДУ.
Чтобы понять, что в действительности происходит, надо знать как изменяются напряжения на входах ДУ1 и ДУ2, но этот вопрос так и остался без ответа (по крайней мере сейчас я не нашел) раз... два... По подключению со стороны джойстика мы с Вами разговаривали по телефону, к сожалению, подробностей я не помню.
Попробуйте замерить напряжения между черным и фиолетовым проводом адаптера, нажимая поочередно на кнопки, затем поменяйте местами серый и фиолетовый провода и еще раз измерьте напряжения между черным и фиолетовым. Тогда может что-то простится.

[Gregoryzevs]

А как сделать, чтобы не только номера, но и имена абонентов высвечивались при входящих?

---------- Добавлено в 15:10 ---------- Предыдущее написано было в 15:08 ----------

Восьмиядерный 32 г raom 4 г Оперативная память Android 8.0 PX5
http://s.aliexpress.com/vEZn6jIz?fromSns=Копировать

[Garik-1354]

Сообщение от Gregoryzevs

А как сделать, чтобы не только номера, но и имена абонентов высвечивались при входящих?

---------- Добавлено в 15:10 ---------- Предыдущее написано было в 15:08 ----------

Восьмиядерный 32 г raom 4 г Оперативная память Android 8.0 PX5
http://s.aliexpress.com/vEZn6jIz?fromSns=Копировать

Тут уже програмное обеспечение, надо искать скорее всего какие то программы чтобы прогружалась адресная книга

[shkiper]

Всем добрый вечер. Имеем магнитолу JVC KD-X341 на схеме адаптера для JVC не указано подключение питания - это ошибка или надо как положено на первую ногу.

[Snikk3]

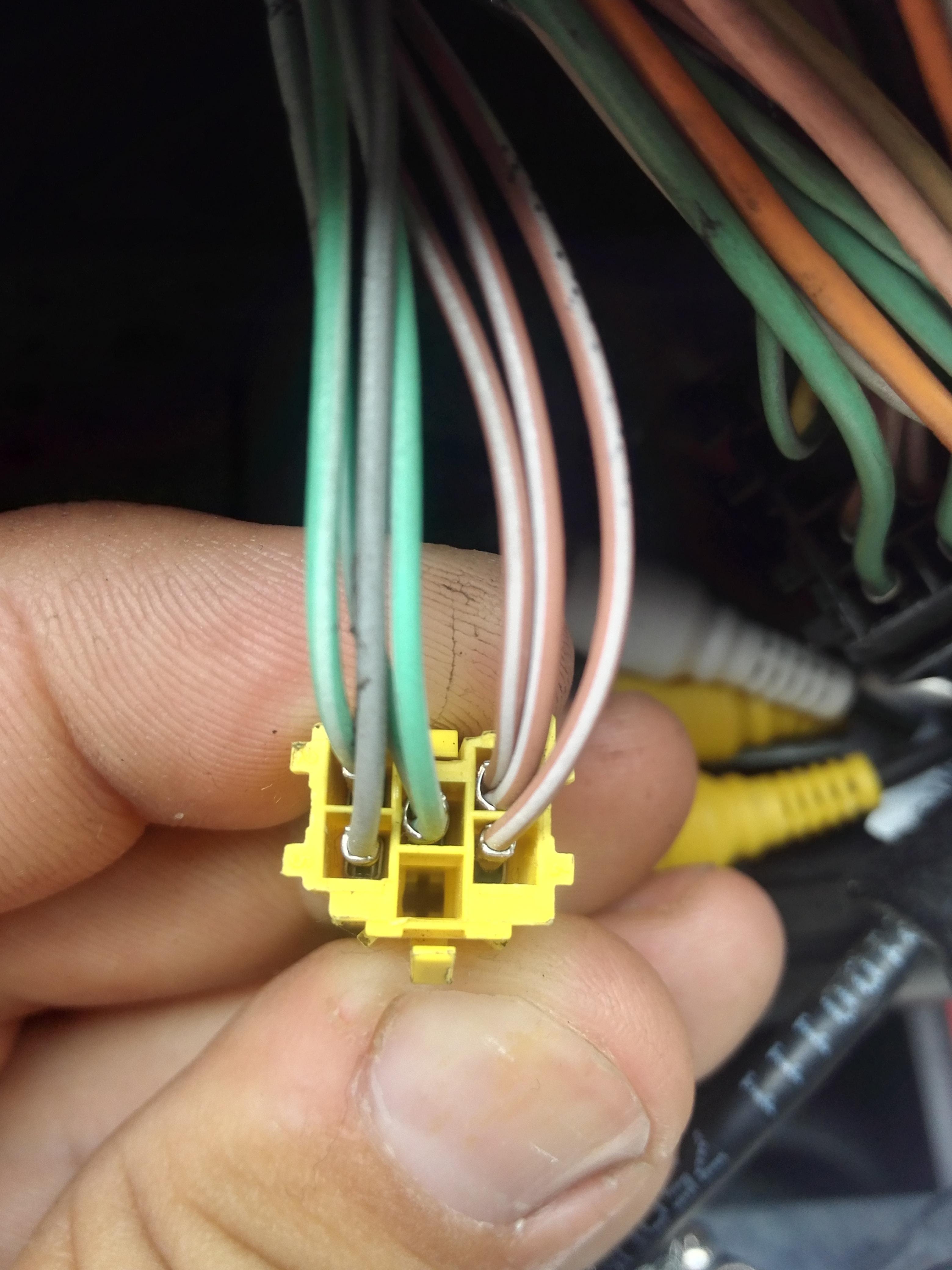

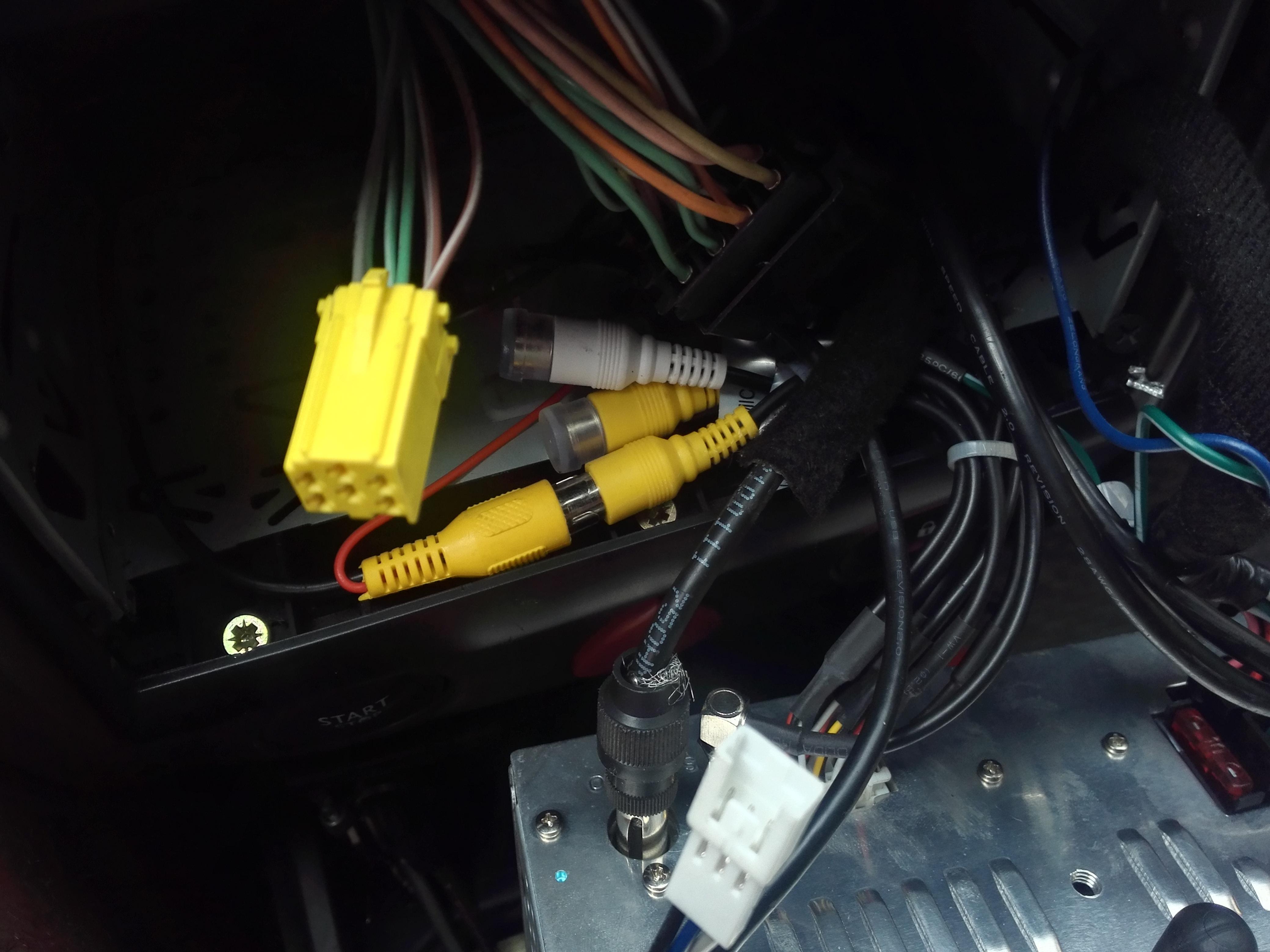

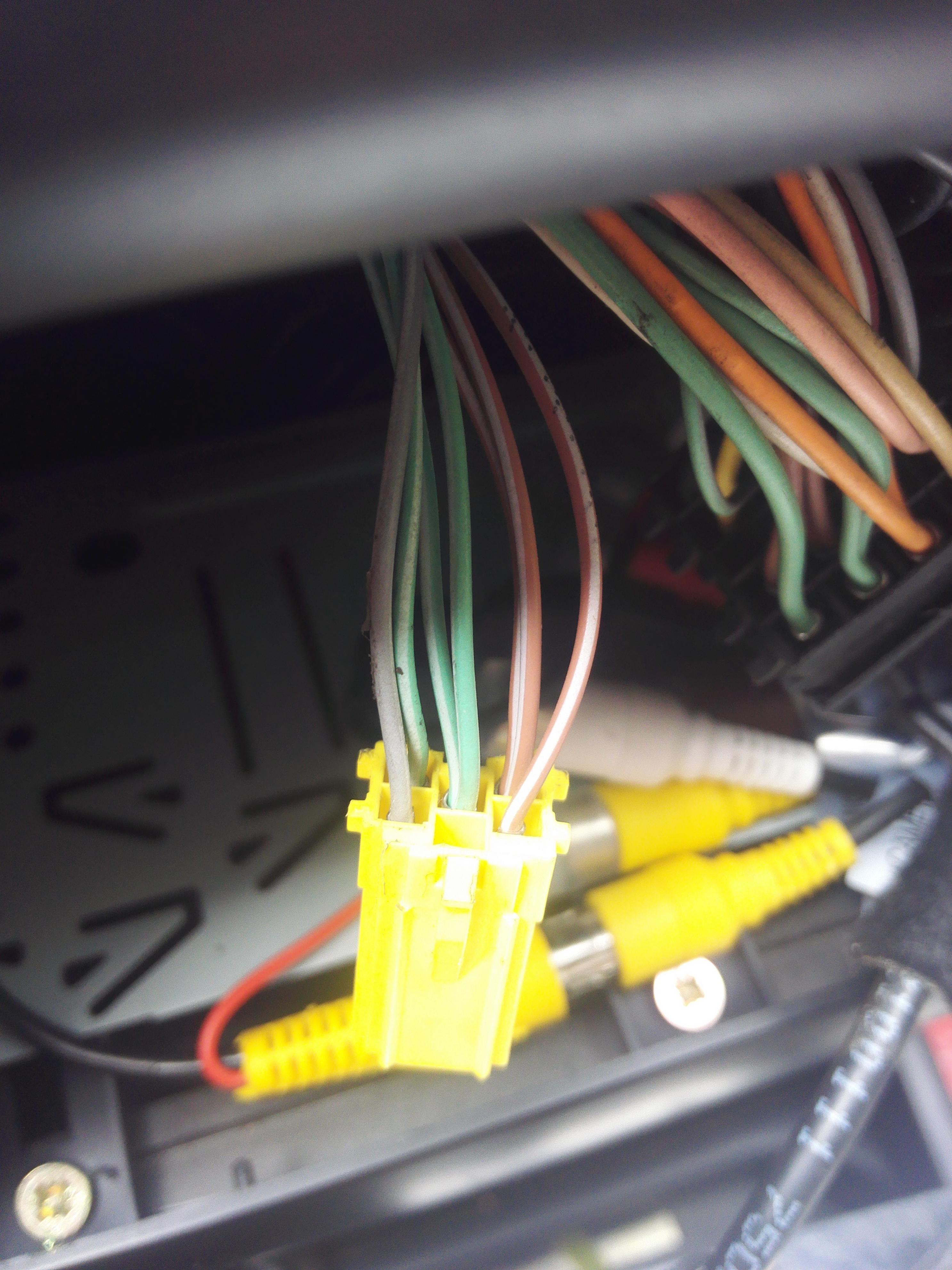

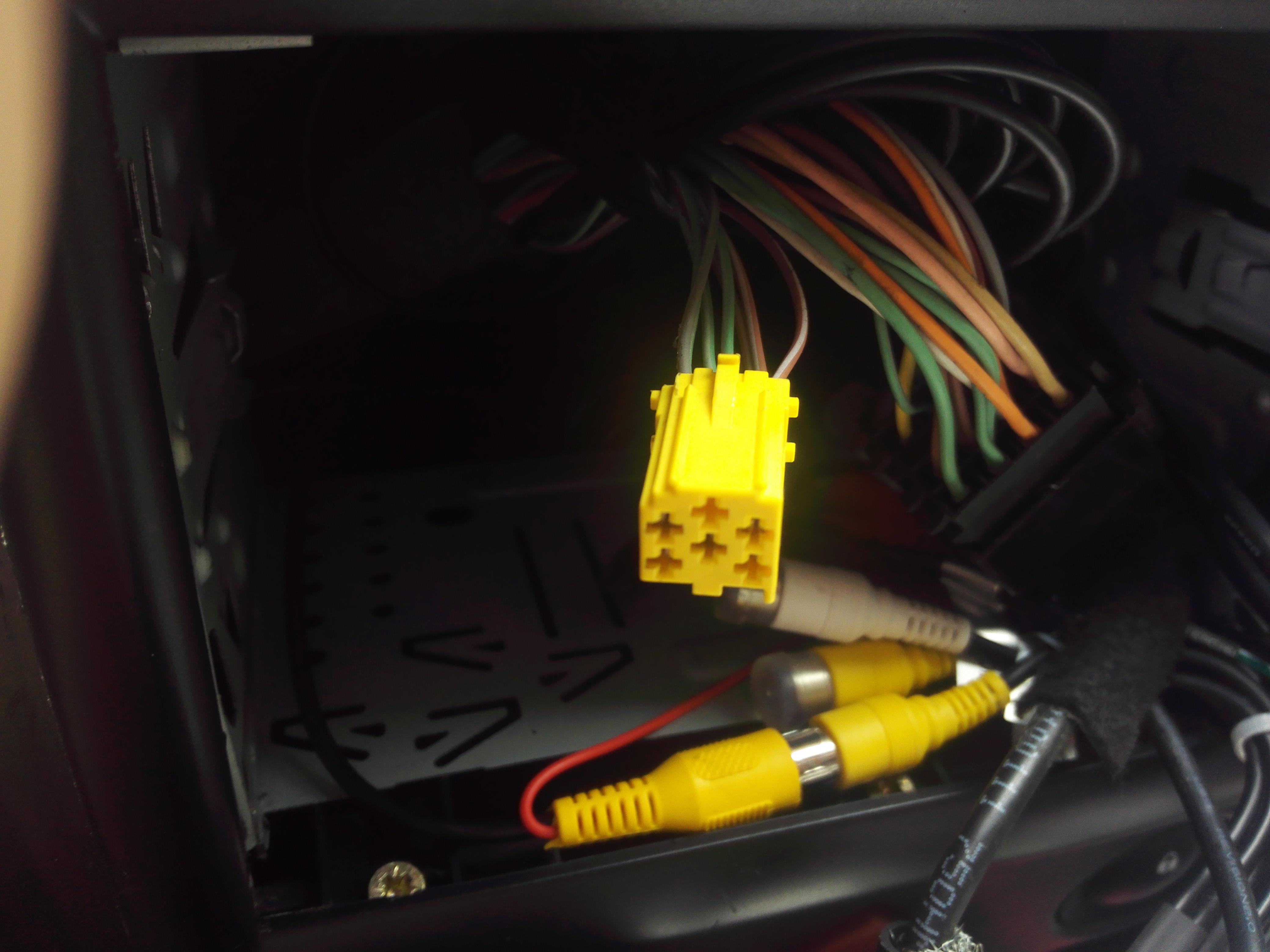

Доброго времени суток может быть кто то поможет у меня рено меган 2 2006 года выпуска универсал вот магнитолу установил а джойстик не подключен на магнитоле 3 кабеля а разъём от джойстика не такой как у вас на фотках я так понимаю это он жёлтого цвета

[sova]

Сообщение от shkiper

на схеме адаптера для JVC не указано подключение питания

Я думал это очевидно.

Сообщение от Snikk3

разъём от джойстика не такой как у вас на фотках

Это не от джойстика. У Вас джойстик подключен к дисплею (красный разъем), а уже от дисплея идут провода на магнитолу, тот самый желтый разъем.

[Snikk3]

Сообщение от sova

Это не от джойстика. У Вас джойстик подключен к дисплею (красный разъем), а уже от дисплея идут провода на магнитолу, тот самый желтый разъем.

от него нельзя подключится? нада тянуть от красного разъема к магнетоле?

[sova]

Сообщение от Snikk3

от него нельзя подключится? нада тянуть от красного разъема к магнетоле?

Нет, на этом разъеме цифровой канал обмена данными между дисплеем и магнитолой.
На красный разъем надо подключать адаптер, а уже от него к магнитоле.

[Snikk3]

Сообщение от sova

Нет, на этом разъеме цифровой канал обмена данными между дисплеем и магнитолой.
На красный разъем надо подключать адаптер, а уже от него к магнитоле.

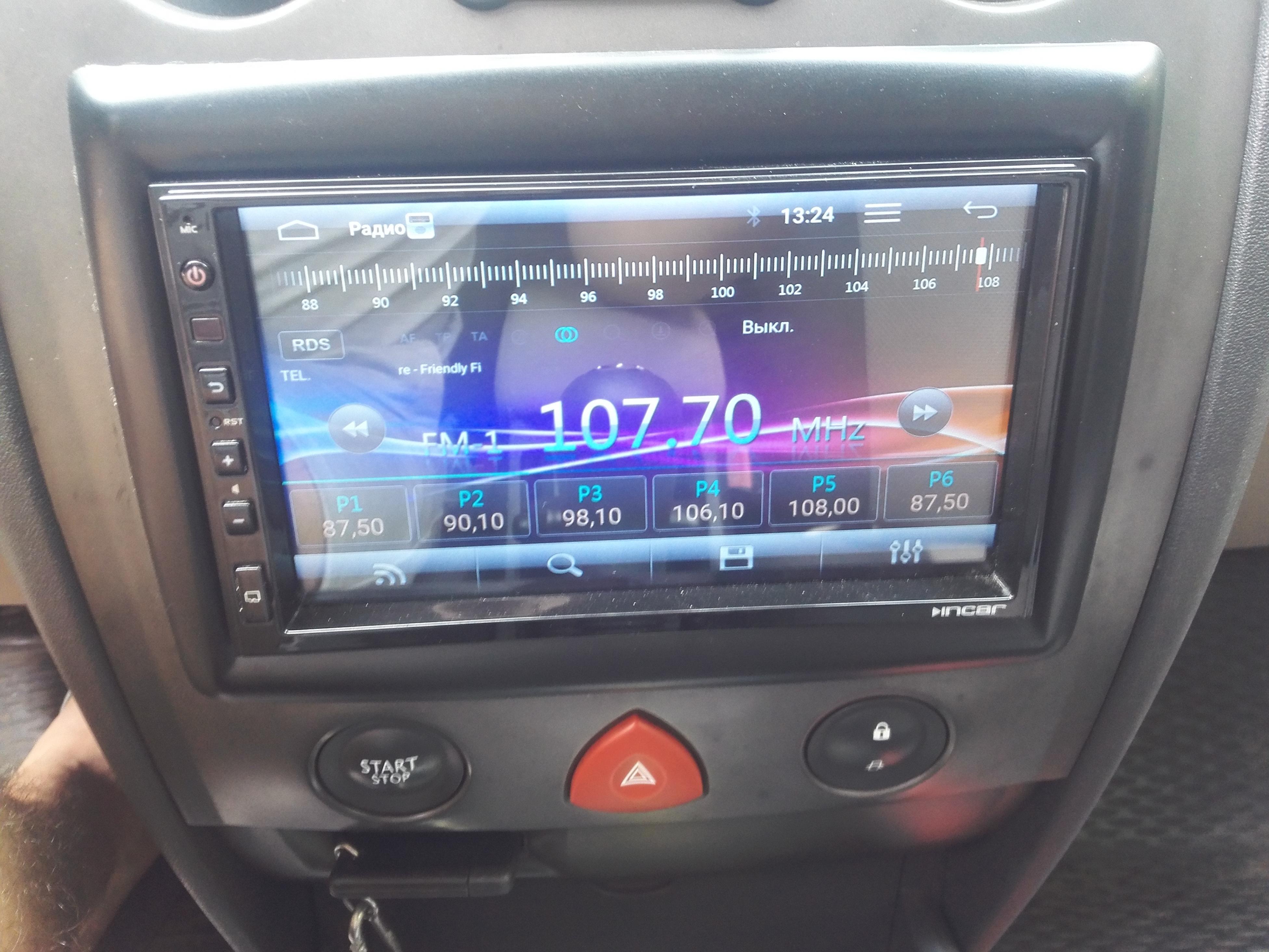

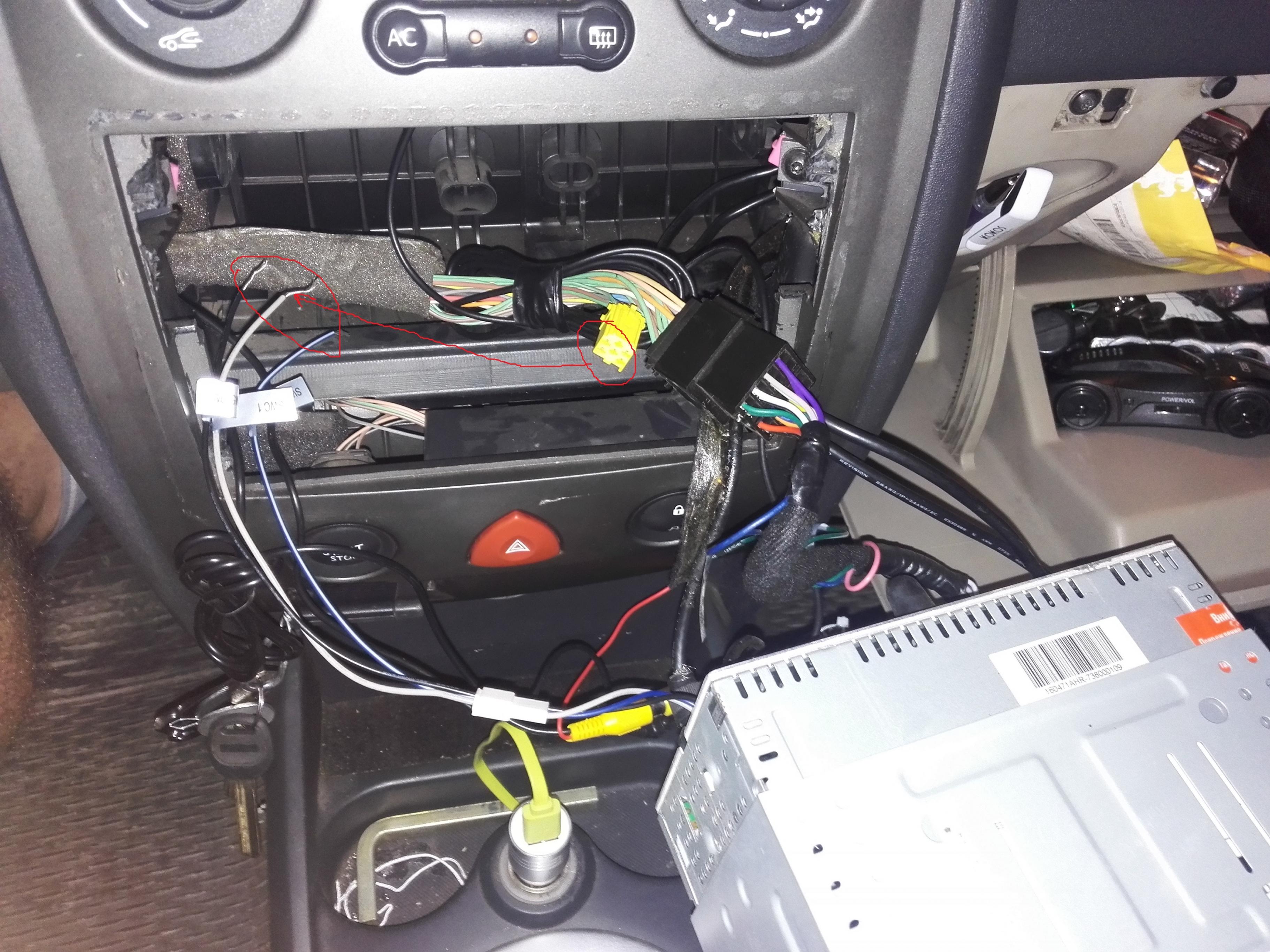

Спасибо действительно подключил в верху тока там не красный разьём у меня а черный заказал адаптер парень сам делает и подключил счастье подвалило даже видос снял https://youtu.be/AEiHQJtDjjQ
https://youtu.be/EQ2KM20aJb8

[Лукаш]

Здравствуйте Юра. Интересует Ваше устройство для состыковки магнитолы Deh x 8700 bt с подрулевым пультом управления. Авто Renault Vel Satis 2010 года. На пульте 5 кнопок и крутилка, 6 пин контактов. Не сможите-ли мне изготовить такую приблуду. Для меня проще общение по телефону ( старый, слепой ) 89165565092 или 9774126530. Цена Ваша. Пожалуйсто позвоните.

[Destroyer]

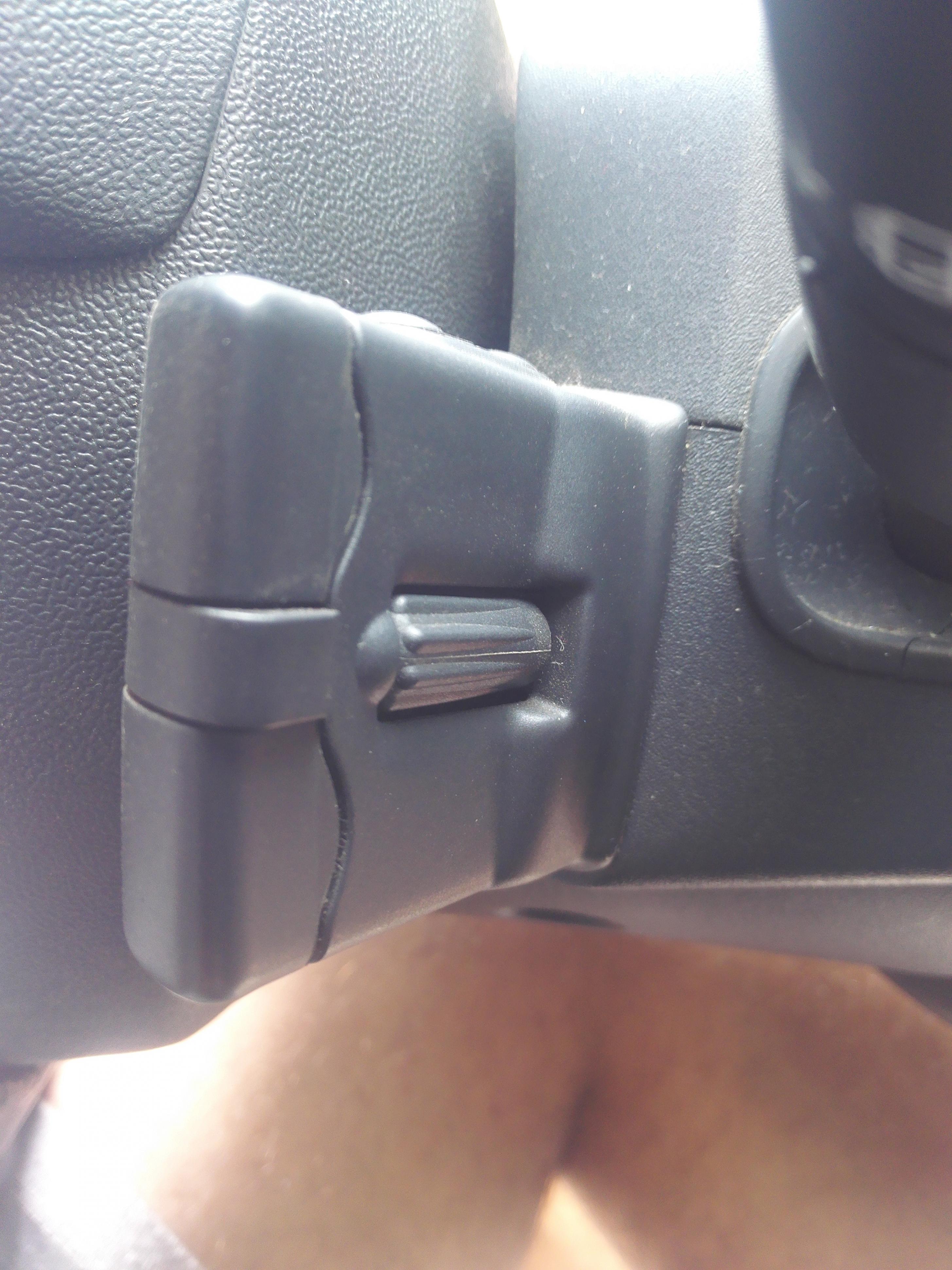

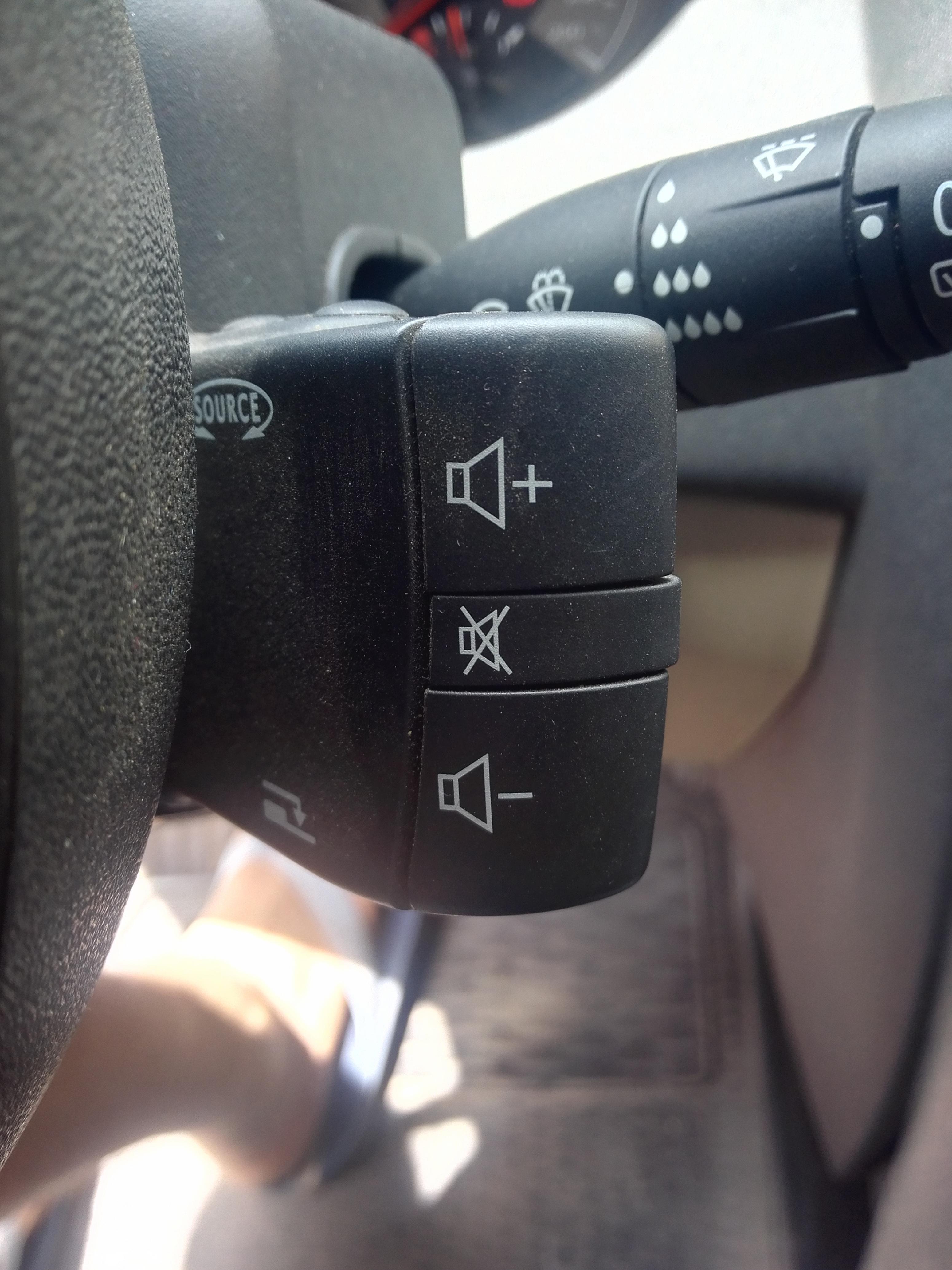

sova, привет помоги разобраться с порулевым пультом на мегане 2 фаза 2 там выходит на разъёме пять проводов

[JAGO]

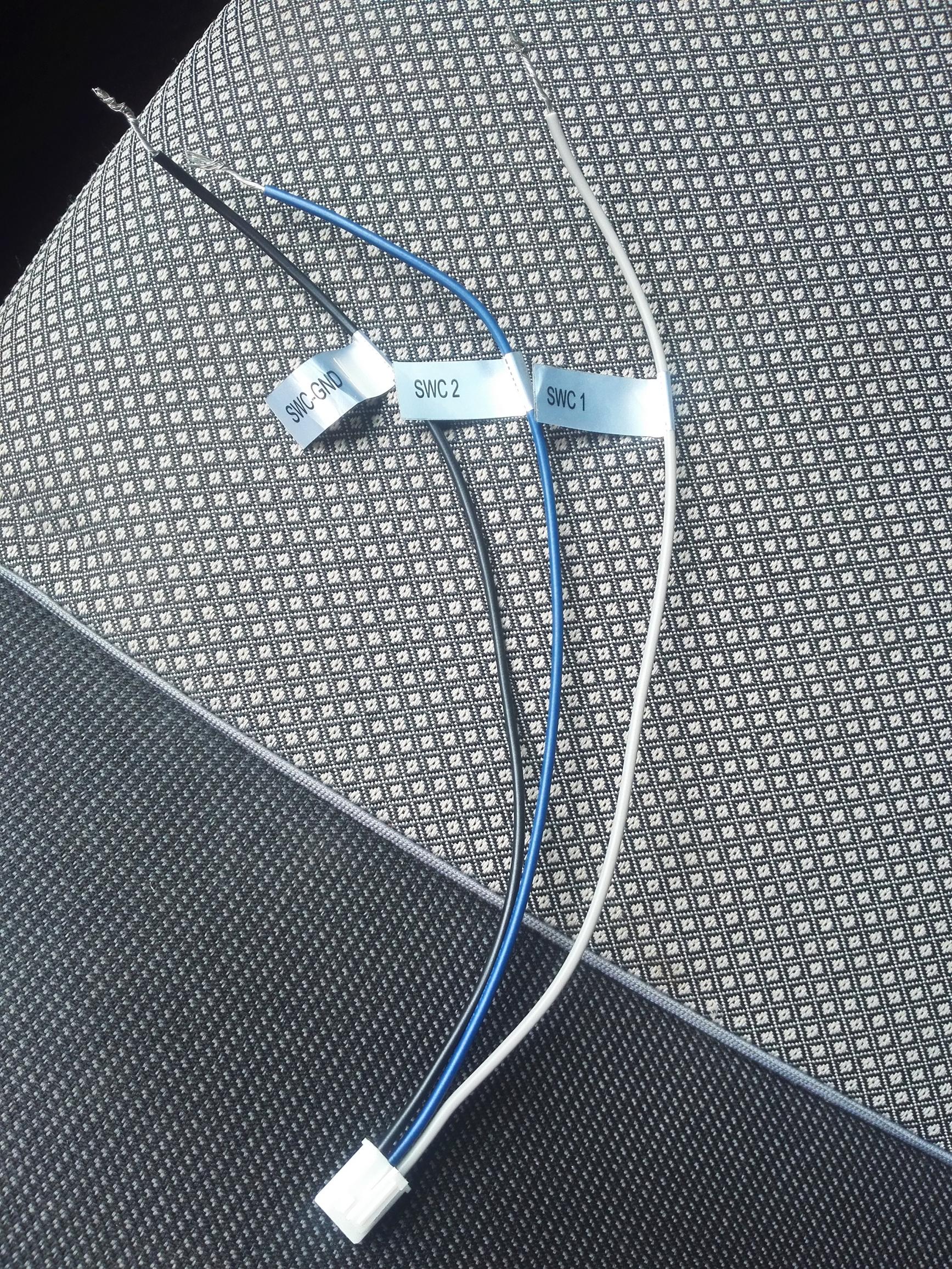

Доброго времени суток.Не хватает знаний куда подсоединить провод KEY1 от китайской магнитолы для работы подрулевого джойстика.Точнее кнопки джойстика работают но так,как их запрограммировали при отправки из поднебесной,а перепрограммировать можно(продаван пишет)подключив этот провод.Коробочка-адаптер стоит,фишки все подключены,а вот KEY1 куда,не знаю.У местных электриков то ли знаний как у меня,то ли просто не хотят связываться,но подключать не захотели.У меня руки вроде из правельного места растут,вот только "процессор" под другие функции для рук запрограммирован.Схему в шапке изучал,но не понял что обозначают названия кроме цветов проводов.
Куда этот KEY1 припаять?

[sova]

Сообщение от JAGO

Точнее кнопки джойстика работают но так,как их запрограммировали при отправки из поднебесной,а перепрограммировать можно(продаван пишет)подключив этот провод.

Если все кнопки и колесо работают, советую оставить как есть. С одним проводом KEY, только хуже будет.

[JAGO]

Нашёл второй провод KEY2.Его просто не подписали,вставили в колодку.Фото нужно для полного представления о майфуне?

[Calib.psf]

Добрый день! Имеется магнитола PROLOGY DNU-2650. Подскажите, пожалуйста, резистивную схему подключения данного девайса к подрулевому управлению Рено Лагуна 2

[sova]

Сообщение от JAGO

Нашёл второй провод KEY2.Его просто не подписали,вставили в колодку.Фото нужно для полного представления о майфуне?

Какую колодку? Штатный адаптер подключен к этому проводу?

---------- Добавлено в 20:23 ---------- Предыдущее написано было в 20:19 ----------

Сообщение от Calib.psf

Добрый день! Имеется магнитола PROLOGY DNU-2650. Подскажите, пожалуйста, резистивную схему подключения данного девайса к подрулевому управлению Рено Лагуна 2

Простой адаптер есть в шапке темы (п.3).

[JAGO]

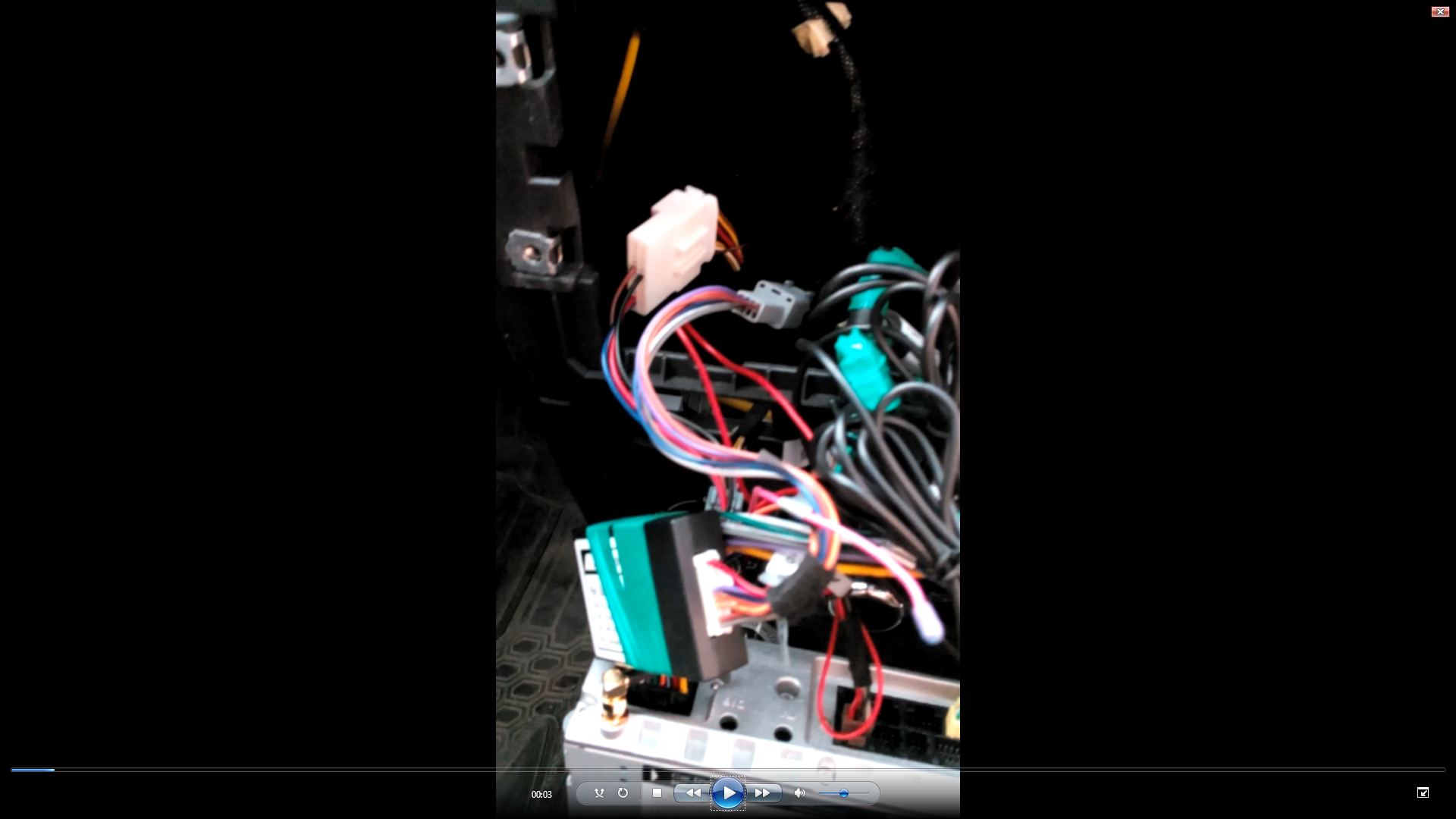

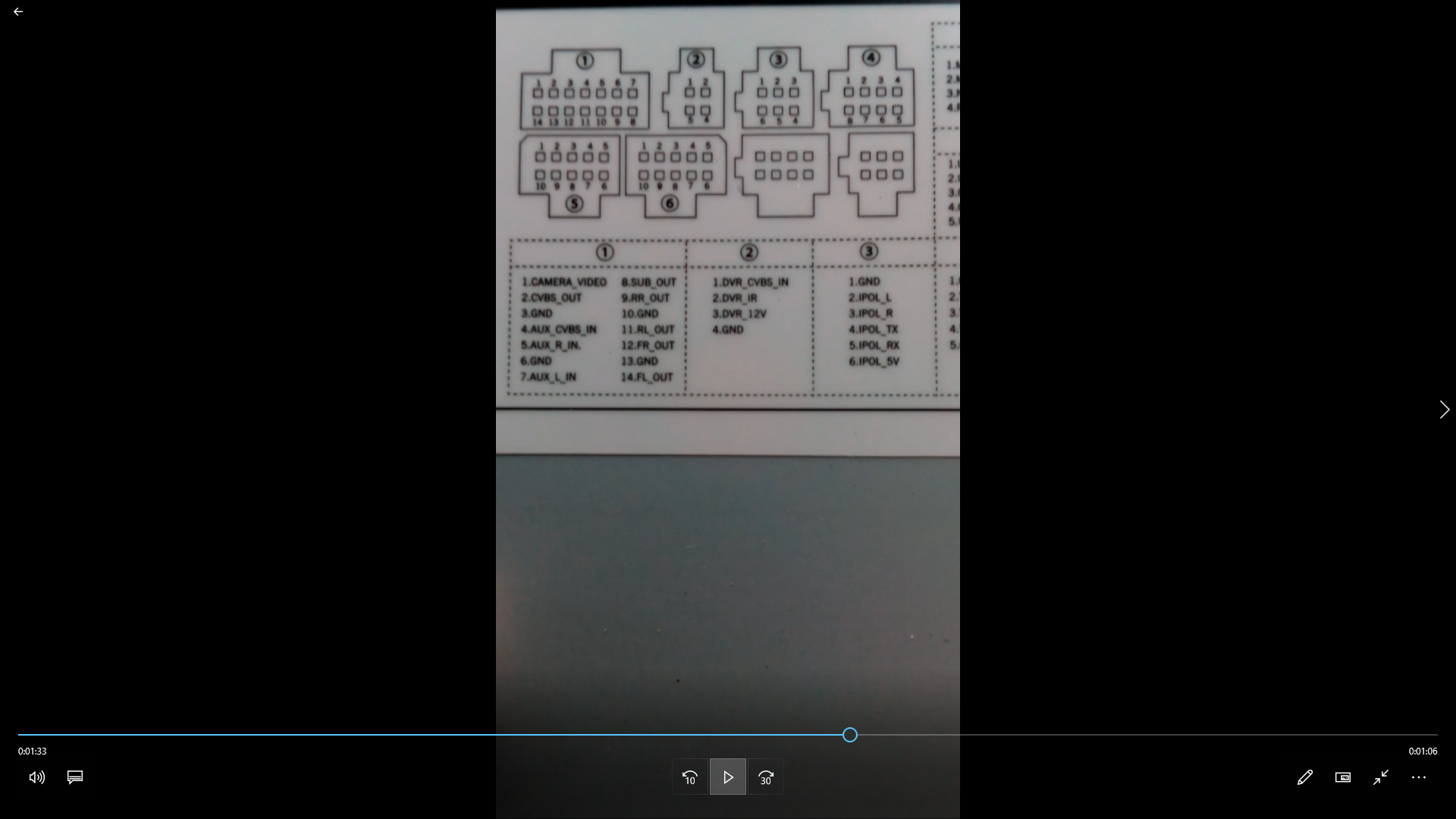

Коробочка с зелёной изолентой и есть адаптер(это я так понимаю),в распиновке магнитолы есть кей2,он уже подключен.Менял местами кей1 с кей2,кнопки не работали и не программировались.

[sova]

Сообщение от JAGO

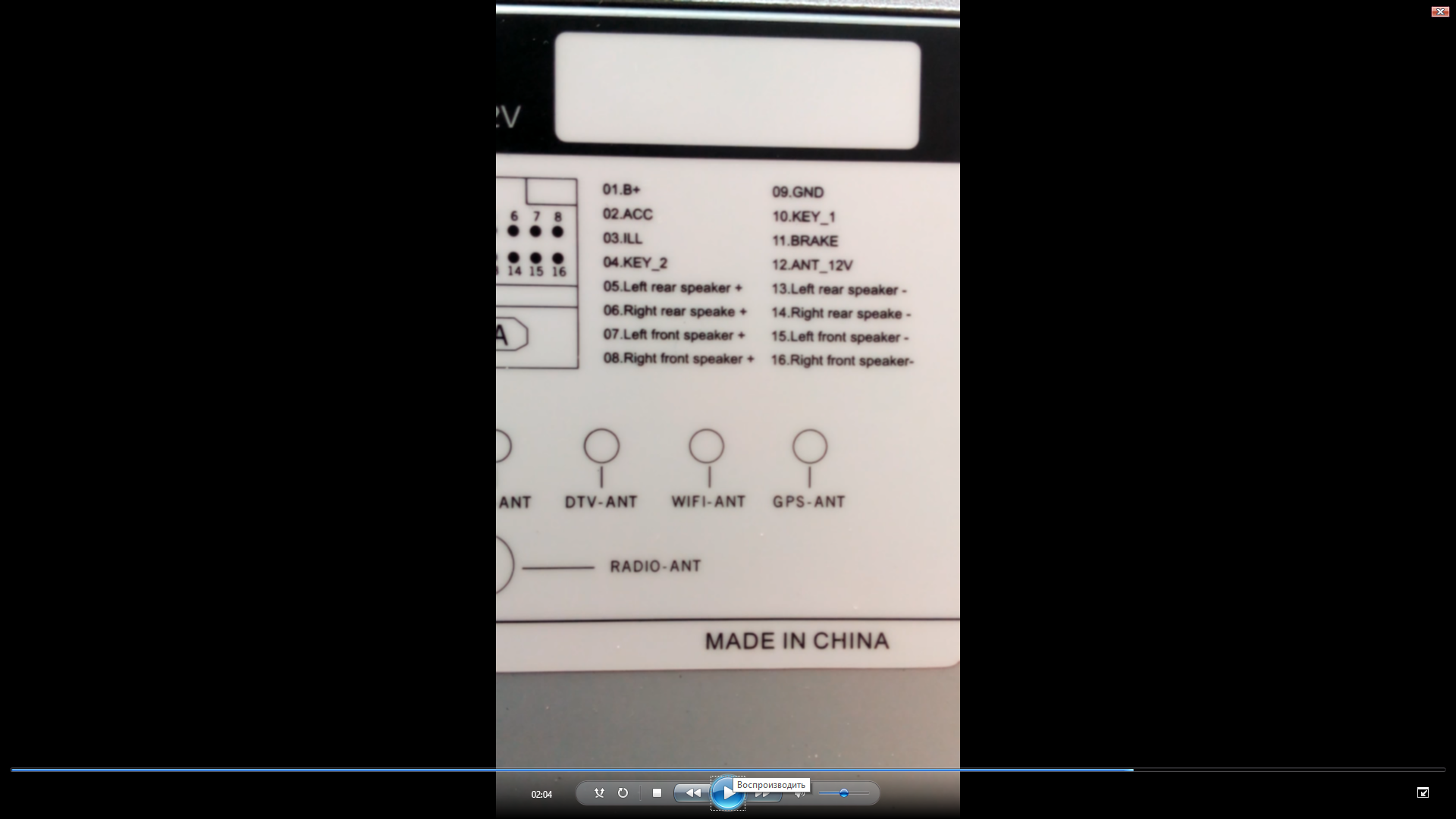

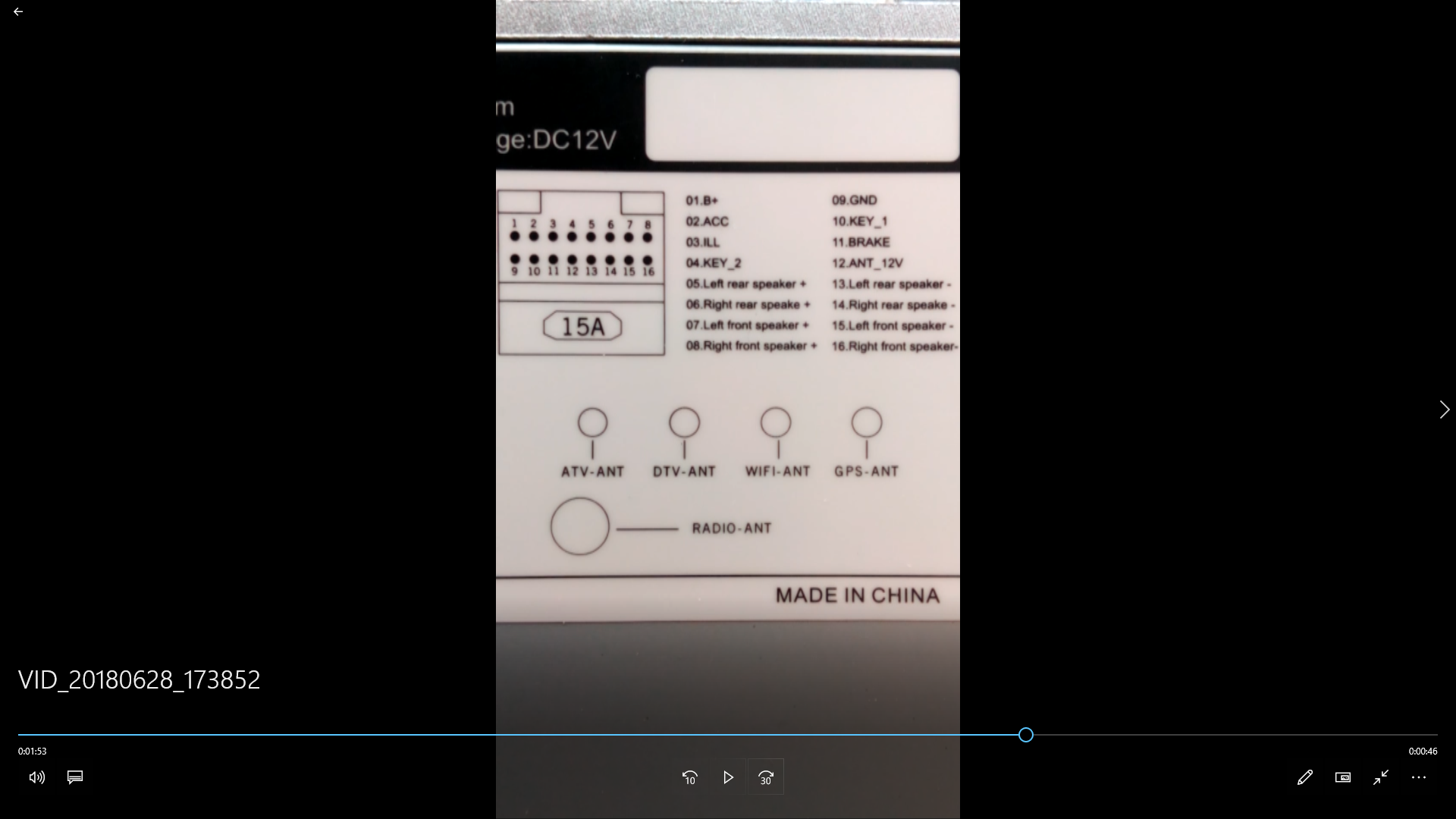

в распиновке магнитолы есть кей2,он уже подключен.

Если кей2 уже подключен, значит в прошивке магнитолы он задан как цифровой вход и для переназначения кнопок он не годится. Остается кей1, как я уже говорил по одному входу, если повезет, Вы сможете назначить только кнопки. Колесо потеряете. Так что, лучше оставить все как есть.

[JAGO]

Есть ещё вопрос.А подключить резистивным методом можно?В обход каншины.Где то в нэте в поисках решения сталкивался с подобным,но затерялась страничка,да и на сообщение не отвечают.
Я в электронике разбираюсь как хрюша в апельсинах.Вариан рабочий или нет?

[JohnnyMnemoNick]

sova, Юрий, доброго времени суток! Заказать у вас готовый адаптер можно?
