Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================

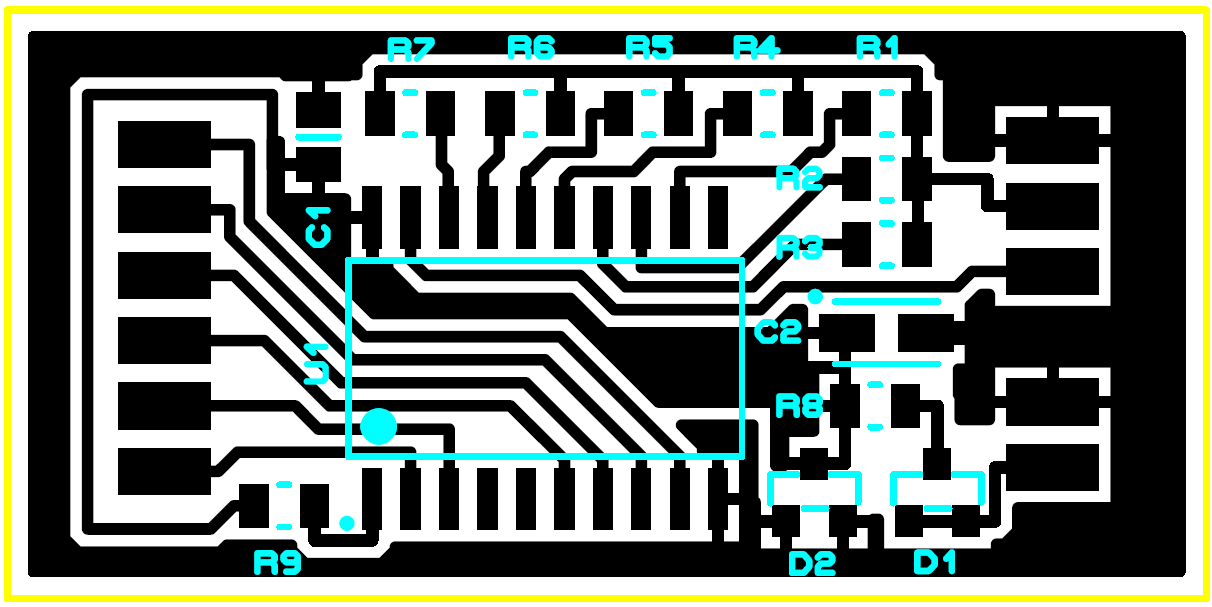

Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[Агафон]

Здравствуйте Юрий (sova)! Вопрос такой: у меня стояла 2din магнитола DEXP Evolution W01, управлялась с помощью кнопок на руле (джойстик квадратный не круглый) подсоединена была с помощью адаптера и выведена на контакты магнитолы GROUND, KEY 1, KEY 2, управление с руля нормально работало и настраивалось. Но магнитола была на WinCE что меня не устраивало, поэтому решил приобрести похожую магнитолу DEXP Evolution AD01 (андроид 7.1.2), а вот при подключении подрулевых кнопок магнитола даже в настройках ничего не отображает. Насколько я понял она скорее всего пытается опросить шину CAN (есть выходы), но на дастере фаза 1 (2013 г.) нет CAN шины. Вопрос - как заставить кнопки работать ? Она ничего не видит, тупо висит страничка - на 1 фото.
Второе фото схема выводов магнитолы. Я подсоединил руль к проводам FKEY-N1, FKEY-N2 и GND. Пробовал подсоединять к WHEEL-ADC1 WHEEL-ADC2, вместо fkey результата не дало.

[sova]

Агафон, На картинке пустой экран, логично было бы предположить, что управление на руле отключено в настройках программы. Слышал, что там может быть несколько вариантов рулевого управления.
Что такое wheel adc понятно, а вот по поводу FKEY-N я бы обратился к производителю (продавцу), может там напряжение питания дежурит и адаптер сгорел давно.

[Агафон]

Сообщение от sova

Агафон, На картинке пустой экран, логично было бы предположить, что управление на руле отключено в настройках программы. Слышал, что там может быть несколько вариантов рулевого управления.
Что такое wheel adc понятно, а вот по поводу FKEY-N я бы обратился к производителю (продавцу), может там напряжение питания дежурит и адаптер сгорел давно.

Да грёбаный dexp в инструкции ничего не пишет, вообще фирма страдает отсутствием подробных описаний, хотя оборудование по цене-качеству приемлемое. Ну буду привыкать без джойстика, всё таки возможности магнитолы на андроид с лихвой перекрывает недостаток от отсутствия кнопок. Единственно мне в принципе нужны 2 кнопки, взад-вперед, остальное можно через сенсорный экран сделать. Как бы это реализовать ? Может просто на 2 кнопки повесить резисторы и подсоединить их напрямую без адаптера к WHEEL-ADC1 и WHEEL-ADC2. А разве может адаптер состоящий из сопротивлений сгореть ? Скорее поплавился бы предохранитель.

[Modigar]

Подскажите, что можно предпринять для инсталляции штатного джойстика к магнитоле Pioneer MVH-S300BT, у которой в хар-ках указана возможность удаленного проводного управления?

[Агафон]

Сообщение от Modigar

Подскажите, что можно предпринять для инсталляции штатного джойстика к магнитоле Pioneer MVH-S300BT, у которой в хар-ках указана возможность удаленного проводного управления?

У меня были подключены пионеры через адаптер с 3.5 мм разъемом (как у наушников стерео 3-х контактный JACK пальчиковый). Но посмотрите есть ли сзади магнитолы гнездо под этот разъем.

[Modigar]

Сообщение от Агафон

Но посмотрите есть ли сзади магнитолы гнездо под этот разъем

Гнездо есть. Необходим переходник.

[Агафон]

Сообщение от Modigar

Гнездо есть. Необходим переходник.

Напрямую через переходник работать не будет, только через адаптер. Типа такого:

[Modigar]

Сообщение от Агафон

через адаптер

А где его приобрести можно?

[Агафон]

Сообщение от Modigar

А где его приобрести можно?

Если у Юрия (sova) нет, то можно и здесь.

[Агафон]

Разобрался, не работает адаптер, сопротивление не меняется между key1, key2 и gnd, точнее его вообще нет, нужно заказывать адаптер.

[shum d]

sova, добрый день, возможно ли у вас заказать контроллер на магнитолу HOXIAO-B-MTK-1578 и такой вот джойстик?

[sova]

shum d, написал в личку.

[diks13]

Не подскажете размеры SMD элементов позиции С1,С2,R9 на схеме Схема133.jpg

Рабочее напряжение танталового кондера какое брать 16-25в?
Сравнил схему с фото

кое что не совпадает , позиция R1,R3, или на фото поделка не для Pioneer ?.

[sova]

Сообщение от diks13

Не подскажете размеры SMD элементов позиции С1,С2,R9 на схеме Схема133.jpg

С2 - тип А(3216-18), остальные 0805

Сообщение от diks13

Рабочее напряжение танталового кондера какое брать 16-25в?

6,3-10в

Сообщение от diks13

Сравнил схему с фото
кое что не совпадает , позиция R1,R3, или на фото поделка не для Pioneer ?.

Все совпадает, просто фото неудачное.

[Modigar]

Большая благодарность sova за адаптер. Все работает!
Инсталляция заняла времени меньше, чем поиски изоленты.

[xalava]

Здравствуйте. Купил магнитолу parafar с диском 7 дюймов. Как положено подрулевой джойстик не работает Дастер 12 года , джойстик овальный ( не прямоугольный). Вопросик, подойдёт ли схема для большинства китайских магнитол от zhiv из шапки ? Или сразу адаптер от sova?

[xalava]

Up

[KukAlNik]

Привет. Помогите советом. У меня стоит китайский android. Продавец вместе с ним прислал и адаптер. Как должен работать джойстик? А то у меня и 2 и 5 кнопки выбрасывают на телефон. Настройка кнопок в меню-это через key1 и key2,а у меня, я так понял-canbus адаптер. И работает как-то сам по себе. Частенько выбрасывает то на телефон, то прошлой зимой самовольно громкость повышала.

[fur_seal]

Добрый день, Sova.
Только приобрёл автомобиль и решил сменить магнитолу на pioneer mvh-a200vbt.
Устанавливал в сертифицированном сервисе, в качестве интерфейса был куплен INCAR CAN-RL03.
работает он мягко говоря неадекватно, кнопки на джойстике заданы неверно.
могу ли я купить ваш интерфейс для dusterа 18года с квадратным подруливым джойстиком?

[KukAlNik]

Привет. Присоединяюсь к вопросу fur_seal о приобретении адаптера. Джойстик квадратный, пятикнопочный. Магнитола китайский андроид 4.4.1.
После прочтения форума понял - cunbus не решит проблемы, как и перепрошивка mcu.
