Камера заднего вида

[mangoost]

Сообщение от LEMAR

Никто не думал об установке камеры заднего вида как альтернативы парктронику, с возможностью вывода изображения на экран навигатора или внутрисалонное зеркало?

Думали. Мне интересен вариант нештатной магнитолы с монитором и камерой, чтобы не городить мильён устройств... Только вот что-то пока мало информации о таких наборах, есть предложение только от Roadrover (Intro), да и то, скудновато на информацию оно пока.

установил камеру вот по такой https://www.youtube.com/watch?v=L7HGulZzJXU видеоинструкции

[gagarin74]

Сообщение от Rebelx

и я тормоз
тоже подумал про крышу

тогда вопрос - куда это добро подключать проще всего?
через крышу тянуть, али через пол?

а у меня камера безпроводная, но монитор в зеркале надо все равно подключать к проводу заднего хода. Но с другой стороны - я решил две поставить. вторая проводная будет.

Какой самый простой путь? есть ли описание как провода тянуть?

Могу только одно сказать -кидать провода я буду такие

---------- Добавлено в 10:31 ---------- Предыдущее написано было в 10:28 ----------

Сообщение от gagarin74

Могу только одно сказать -кидать провода я буду такие

А вот кому и этого мало

[LEMAR]

Сообщение от gagarin74

ВО Я ТОРМОЗ!!!!!!!!

Нет-если дошло то не тормоз, а медленный газ

[Rebelx]

Могу только одно сказать -кидать провода я буду такие

если через крышу - очень толстый наверное

[Lebedvan]

Итак, товарищи, настало моё время рассказать Вам об установке камеры заднего хода.
Началось всё ещё с моего "старого" автомобиля - Mitsubishi Galant. Приобрёл для него оригинальное зеркало с автозатемнением и экраном для камеры заднего хода. Но чуть раньше я поставил CarPc туда, и камера выводилась на 7" тачскрин, потому зеркало я решил приберечь для следующей машины, коей и является дастер.
После годового ожидания и последующего получения дастера, примерка показала, что крепления зеркал, мягко говоря, разные. И в зеркале Mitsubishi оно металлическое, с двумя закатанными шарнирами, что исключало возможность менять зеркало. Пришлось покупать сначала зеркало ASAM для логана, пятачок крепления зеркала Mitsubishi, срезать ногу крепления ASAM с последующим вопиющим склеиванием этих деталей. Но крепление, сделанное доблестными китайцами, не выдерживало нагрузки от гораздо более тяжёлого зеркала, и вечно выпадало из пятачка в стекле. Что сподвигло меня на покупку оригинального зеркала для Дастера. История с ногой зеркала и пятачком стекла повторилась - и о чудо! Оригинальная нога хорошо цепляется за пятачок на стекле при бОльшей нагрузке. Как всегда, моя радость продлилась недолго. Ибо зеркало Рено сделано из полипропиллена, который клеится... а ничем он на самом деле не клеится, кроме пайки и эпоксидки 3M DP-8005, которая стоит 2 штуки и у нас не продаётся.

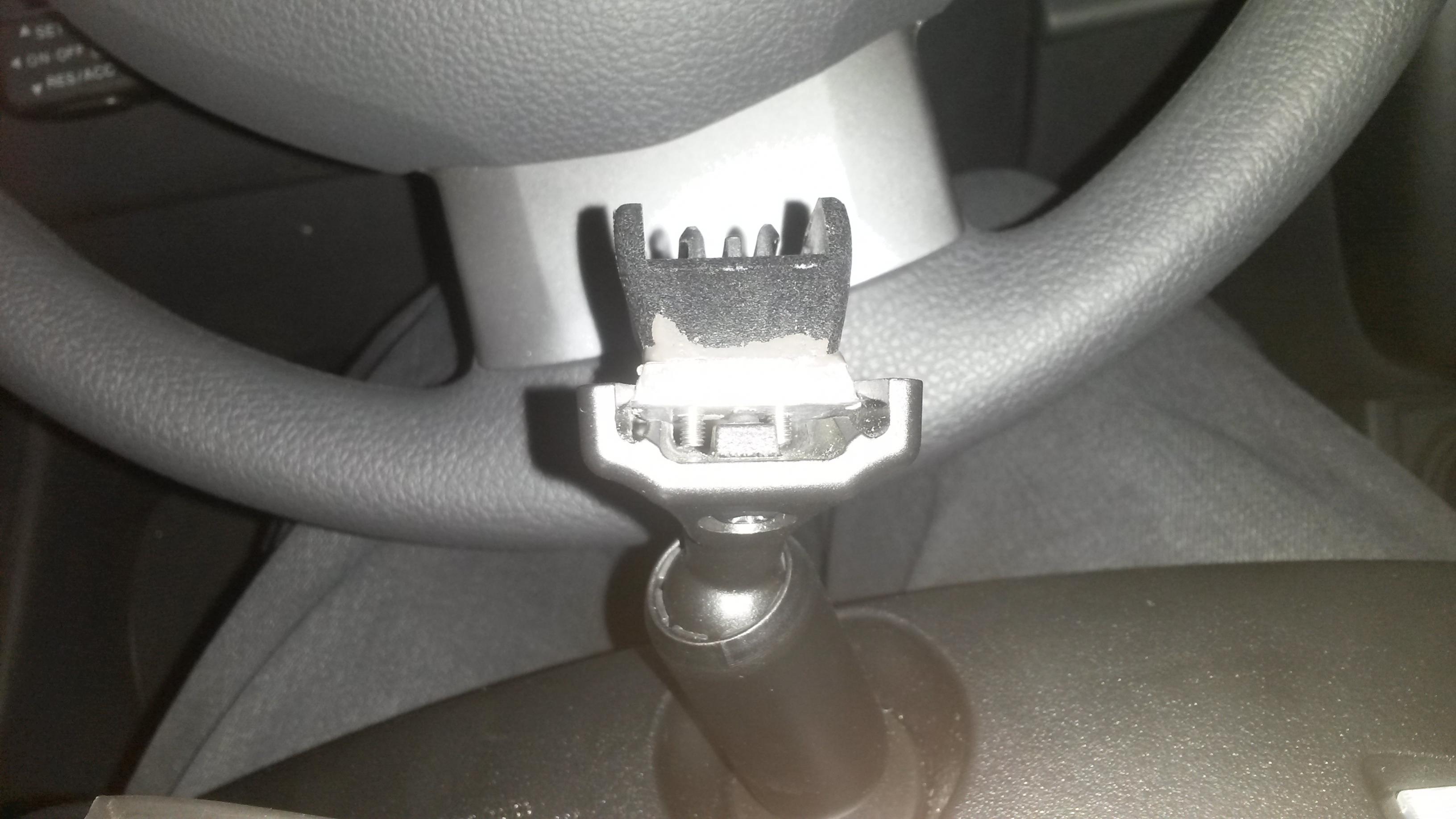

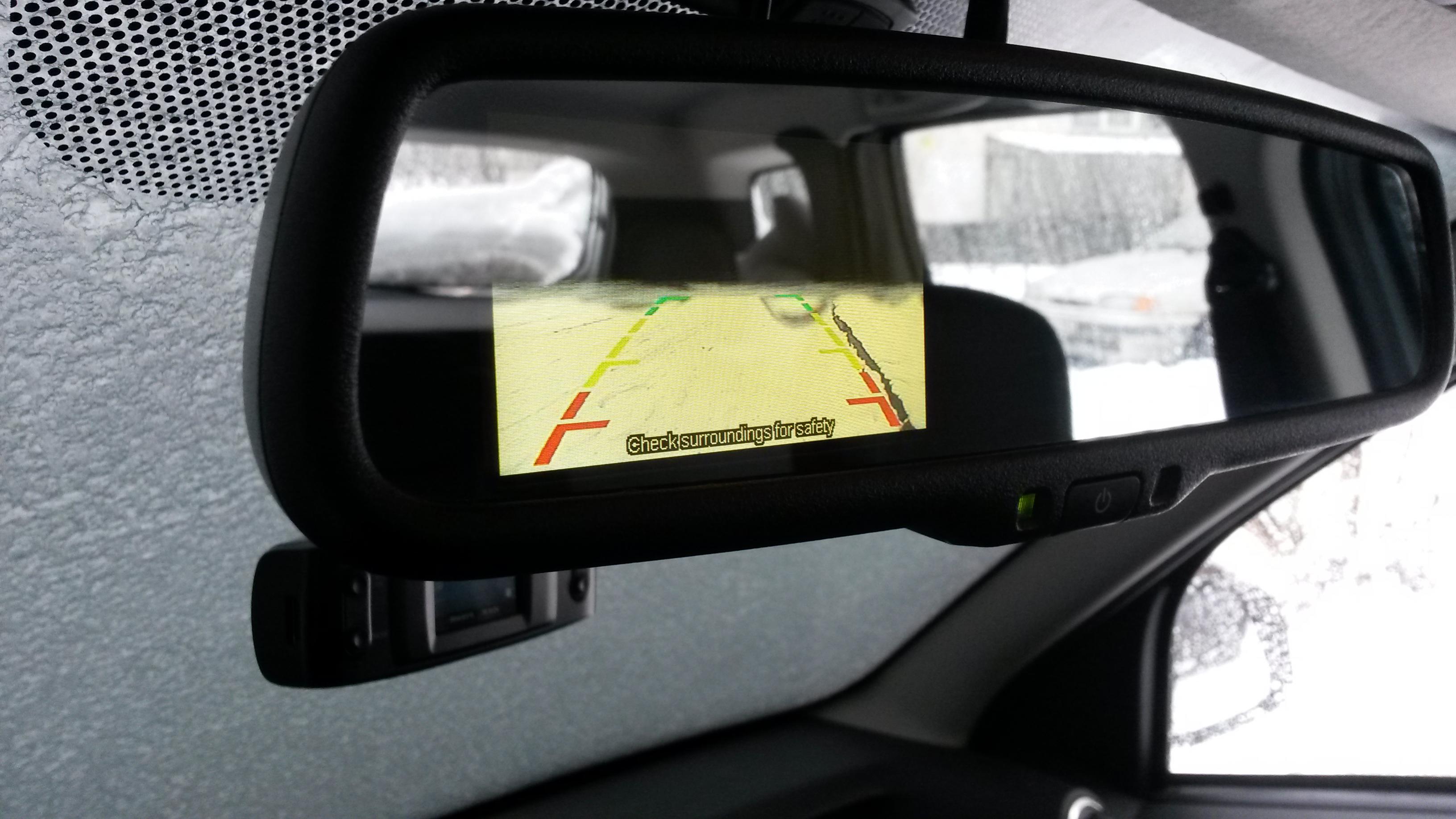

По прошествии нескольких месяцев и многочисленных забракованных клеевых продуктов, я попросту купил титановые свёрла, метчик, и винты. И скрепил две половинки зеркального переходника этим безобразием. Вот что получилось в итоге:

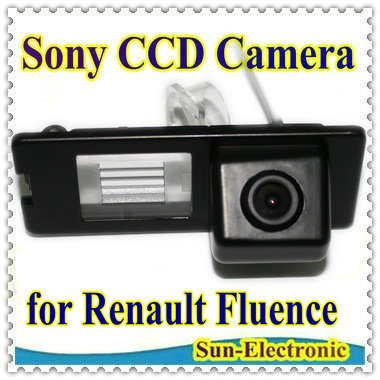

Камеру я также заказал ещё в "момент" ожидания, но на ебэе были только для флюенса, которые в теории должны нам подходить:

Первого марта, вместо того, чтобы ехать на масленицу и участвовать в соревнованиях, я поехал в AlexAuto на установку камеры, подключение зеркала (ваял ещё для него коннектор несколько часов), двух регистраторов и круиз-контроля. Поскольку приехал я ближе к вечеру, времени хватило только на протяжку проводов у пятой двери и установку круиза. Заодно обнаружилась ещё одна неприятность: оригинальный плафон подсветки включает в себя патрон - переходник, с одной стороны в который входит коннектор, в другой вставляется лампочка! А в камере-то патрон только для лампочки:

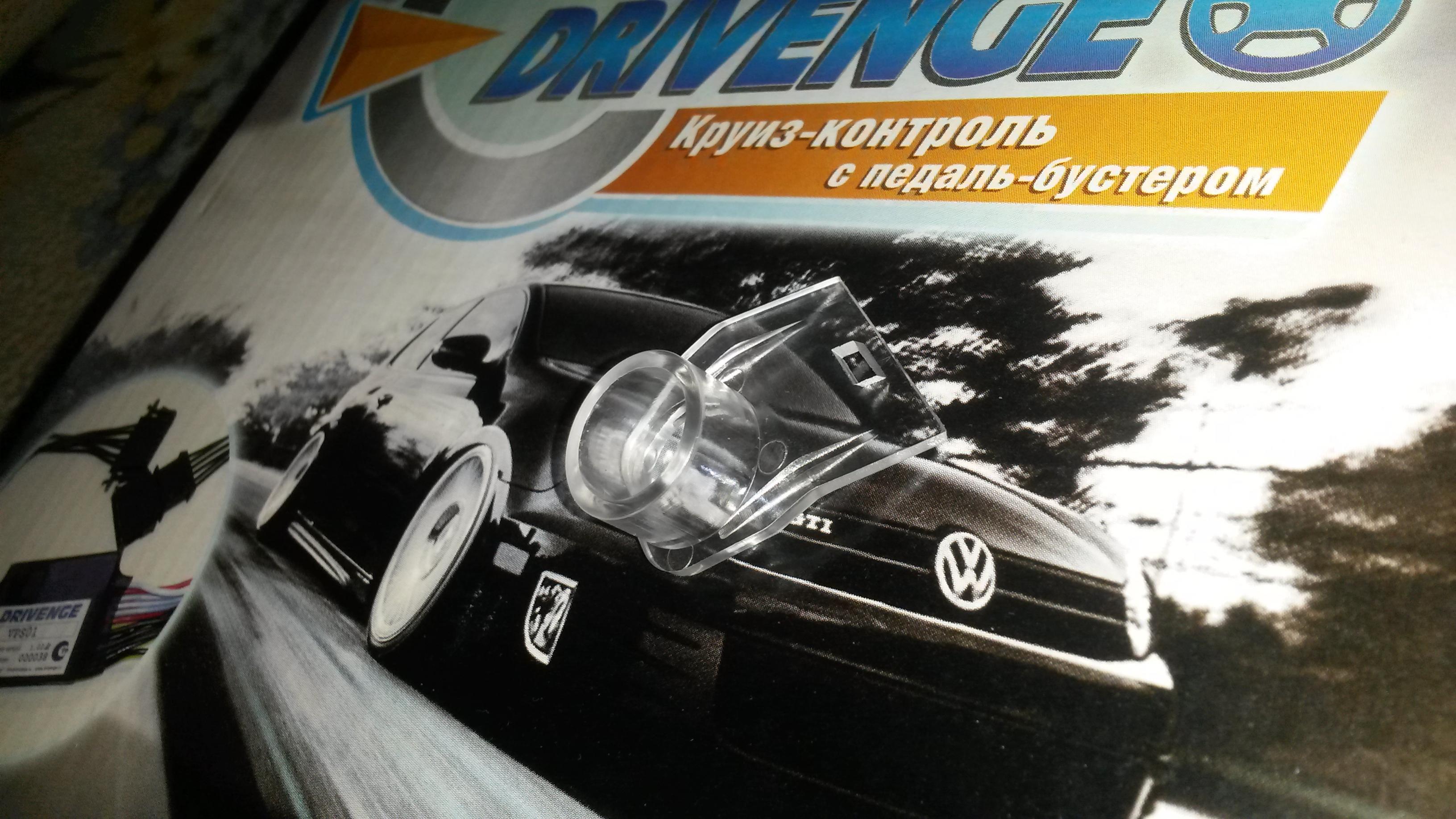

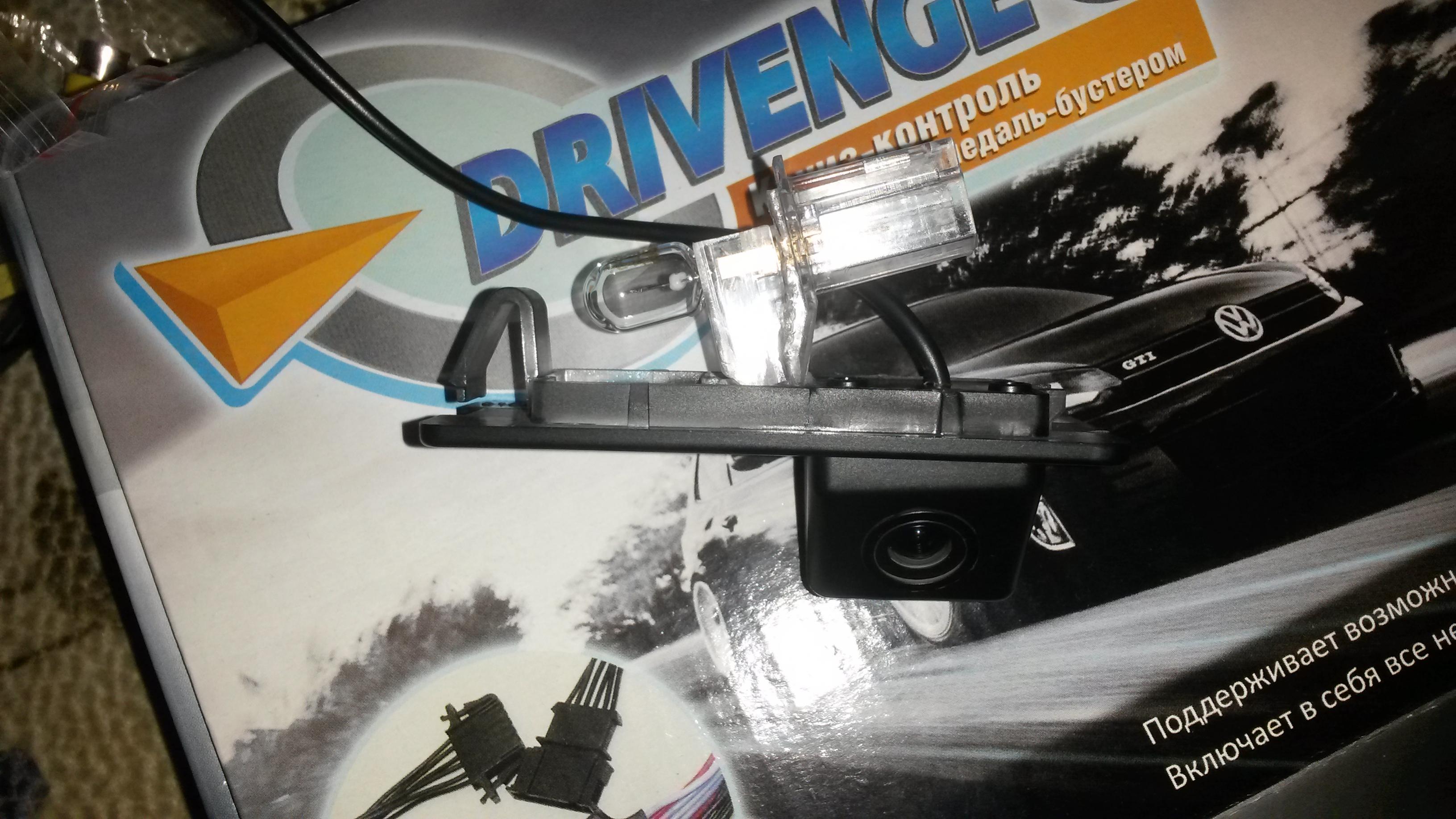

В итоге пришлось потом искать оригинальный плафон, кромсать его почём зря, и вклеивать к камере вместо той незадачливой кроватки для лампочки:

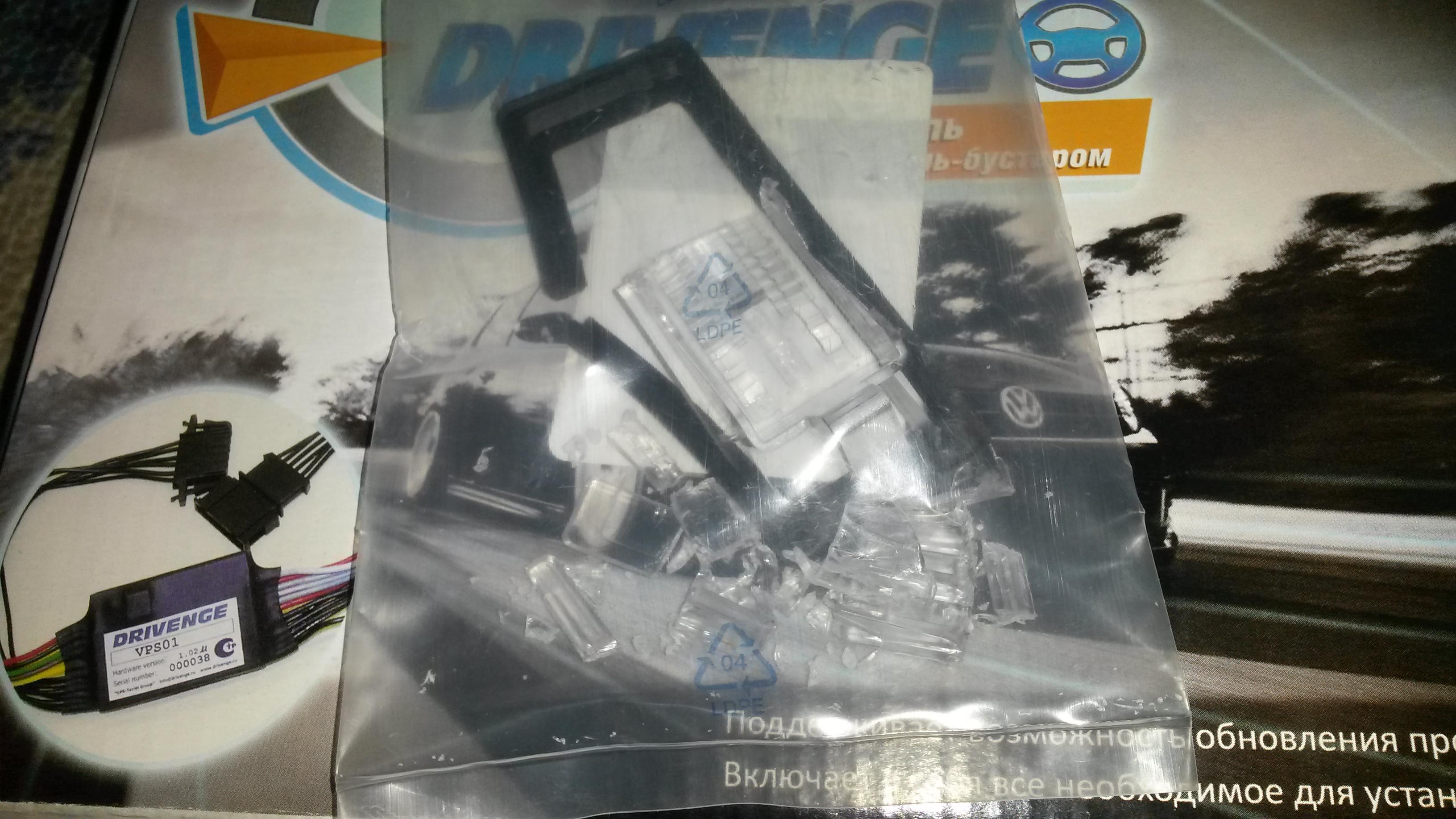

Вот заодно остатки от купленного в логаншопе плафона:

10 марта опять поехал в AlexAuto на установку камеры и подключение зеркала, на этот раз приехал утром и времени было достаточно.

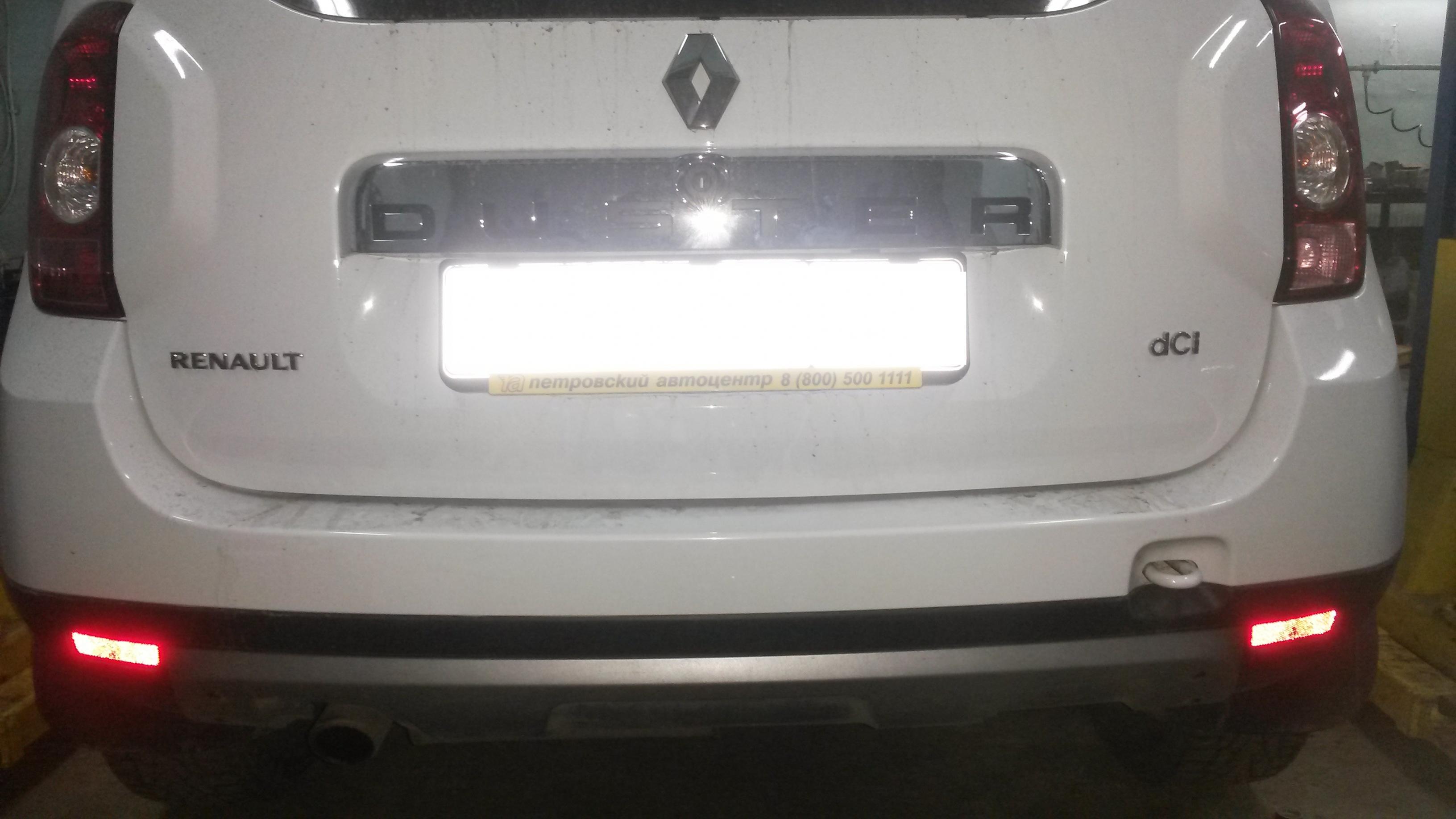

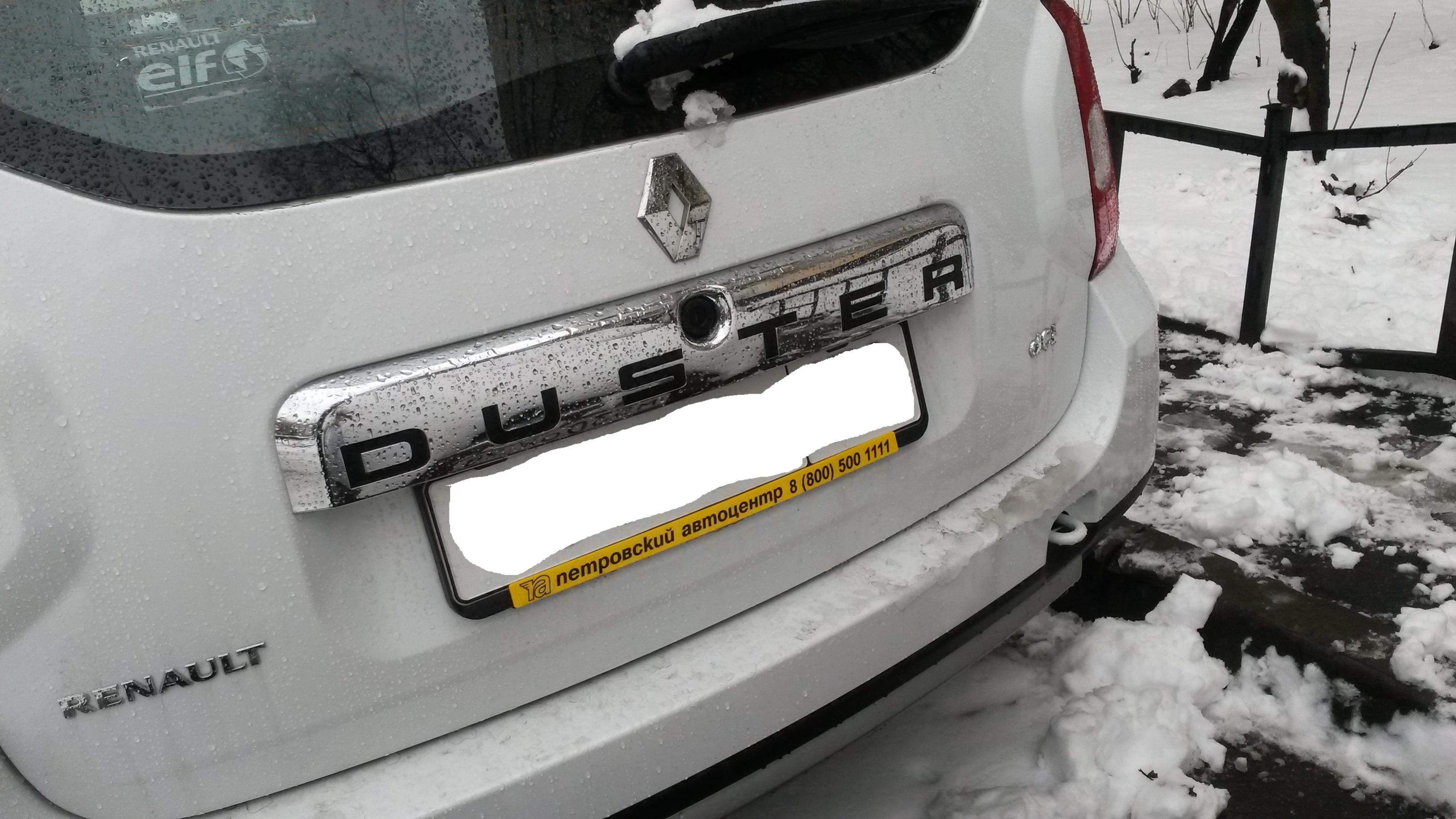

Обнаружился ещё один косяк: собачки для удержания плафона не соответствовали собачкам на камере. Пришлось глубоко расковыривать ножом выпирающий постамент камеры, чтобы всё зашло в свои пазы. Вот что получилось в итоге:

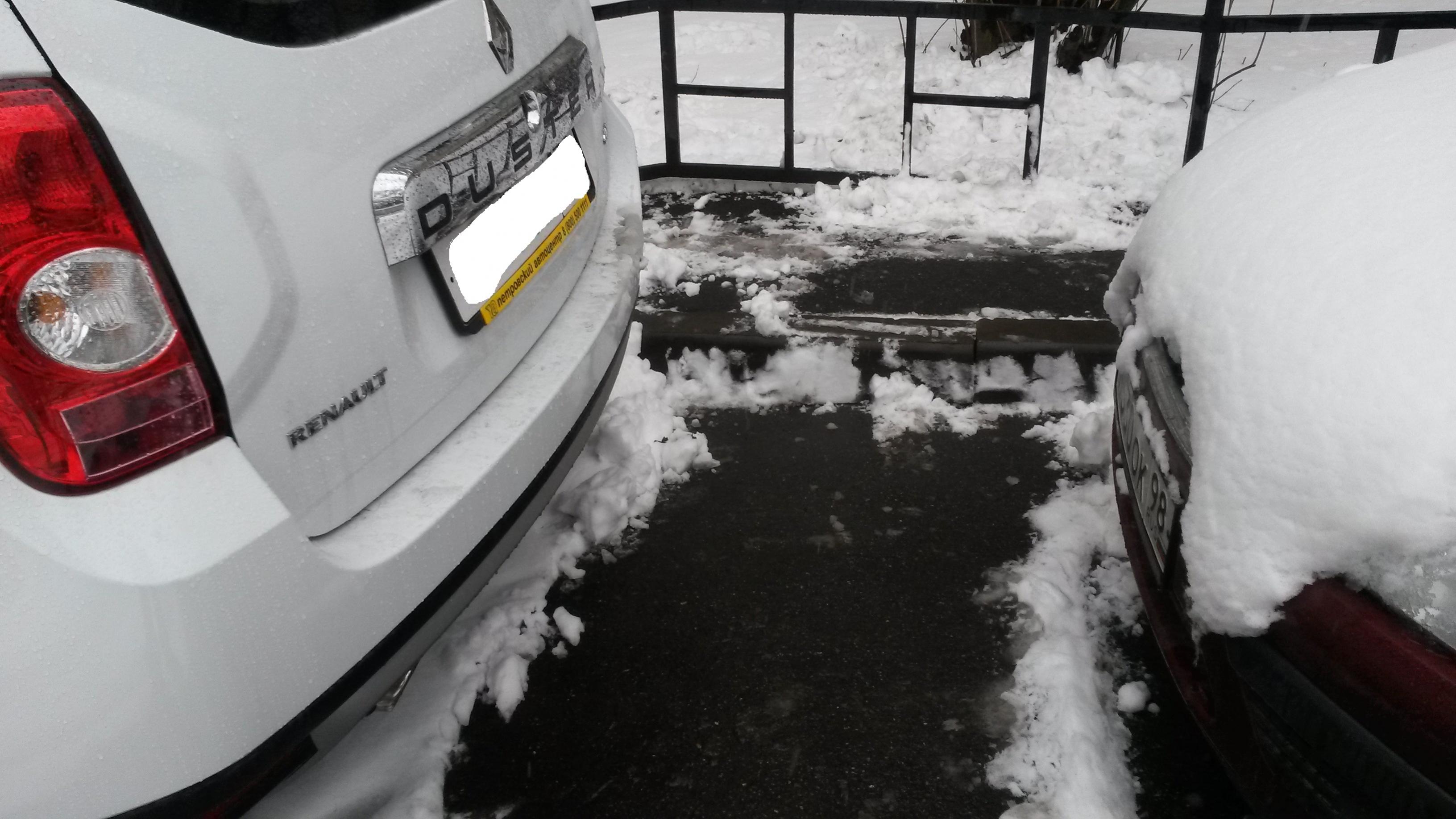

Как видите, бампера не видно, серебристая накладка закрывает больше половины обзора (если ещё и габариты включить, видно отражение рефлектора плафона, сильно мешающее обзору), до бампера ещё около 30 см. от границы обзора. Зато самой камеры тоже не видно. Хотябы так, проще парковаться стало...
Но я не люблю половинчатых решений, так что куда наша не забиралась!

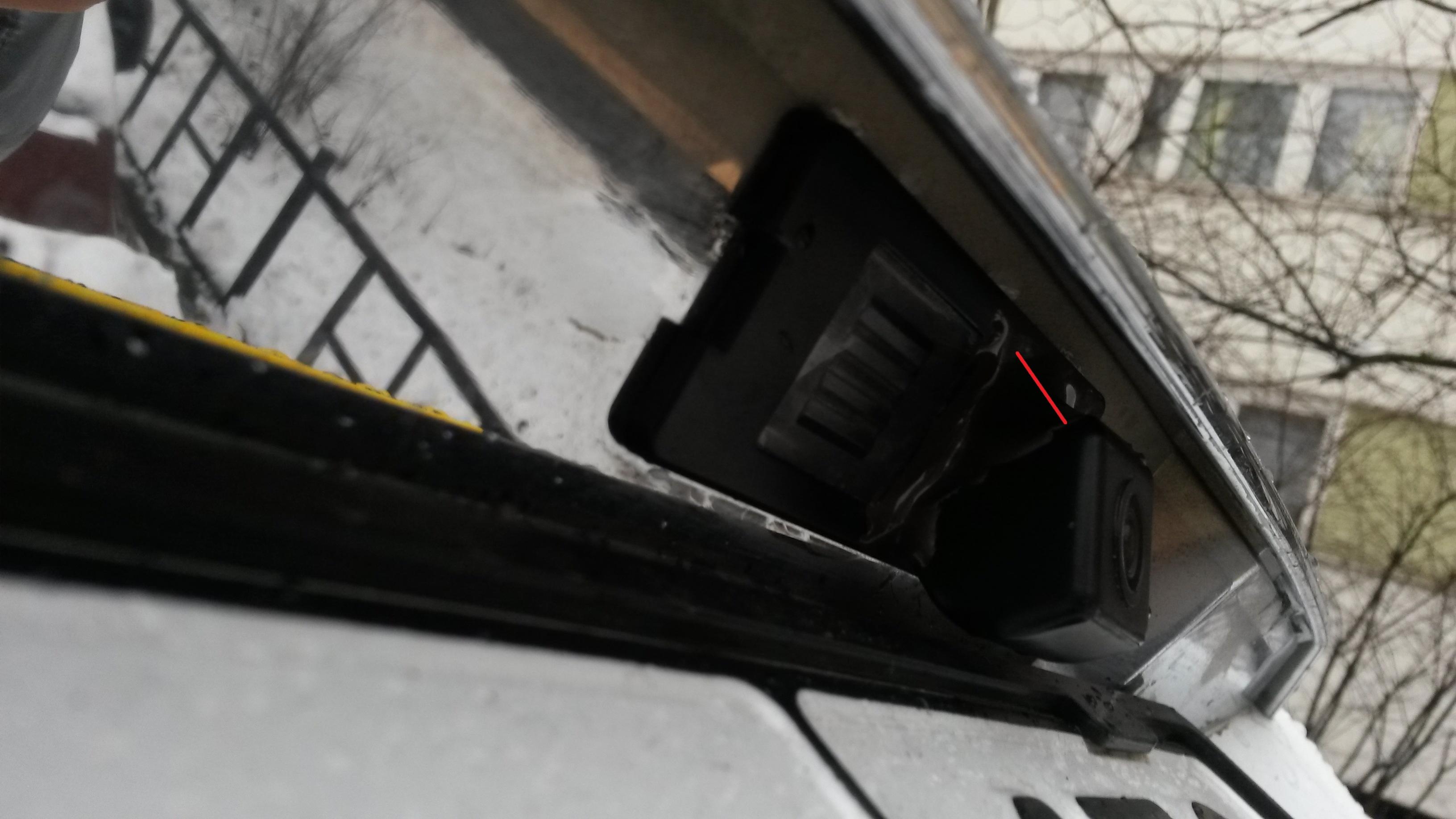

Взял бормашинку, камеру и... увеличил угол камеры относительно плафона, срезав её с 3 сторон из 4 и выгнув сильнее вниз. Заполнил внутренности эпоксилином, сверху залил холодную сварку. Тут я сильно рисковал, ибо мне хотелось видеть бампер, а регулировать угол на улице под яростным снегопадом с открытыми внутренностями камеры я не хотел. Потому угол выставил по ощущениям. Таков итог этих мучений (красным показано примерное расстояние до родного местонахождения камеры):

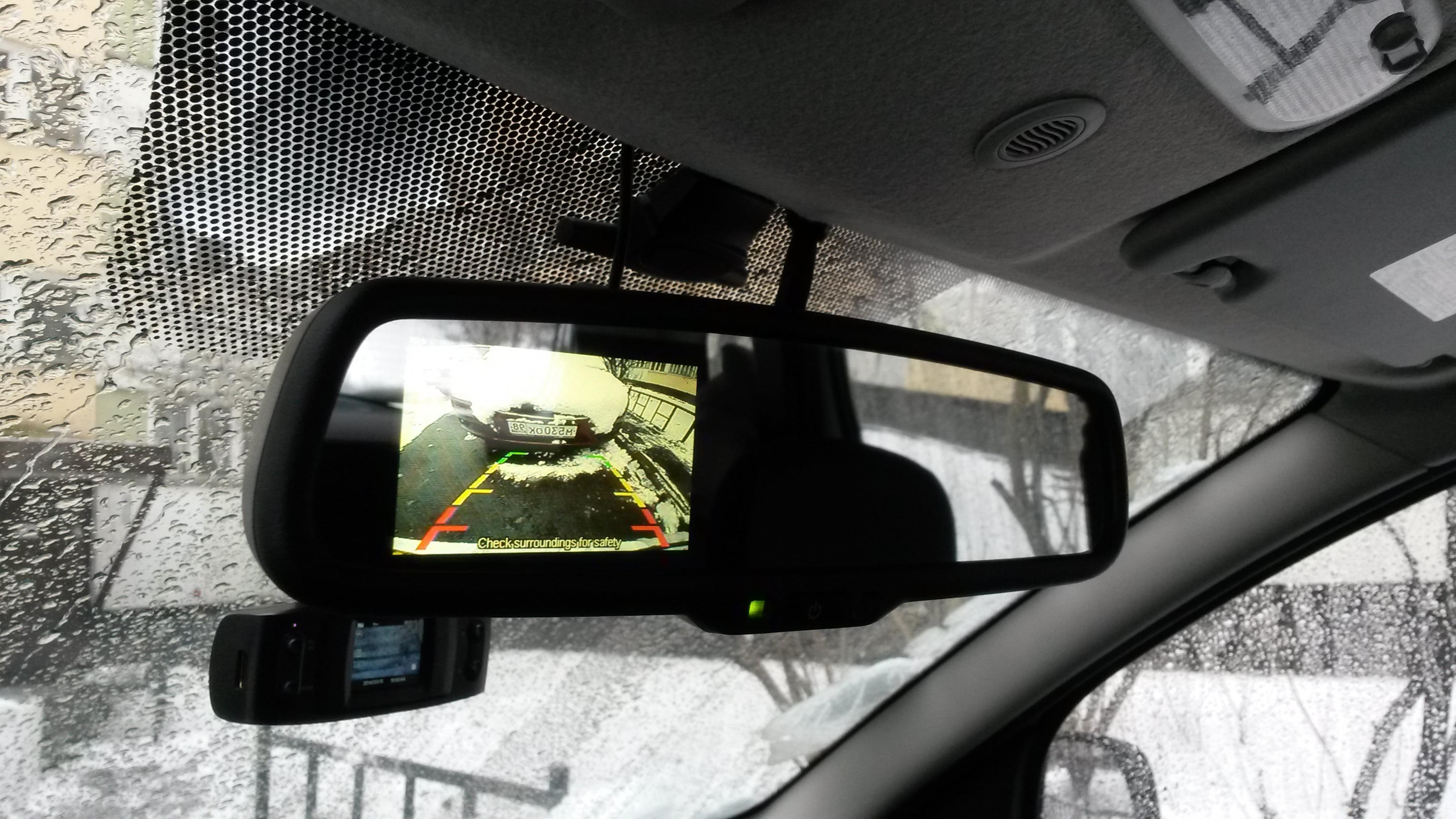

Наконец! Видно и бампер, и панораму сзади вместо накладки, сама камера по-прежнему практически незаметна...
Текст, конечно, не передаёт всё то, с чем сталкиваешься при подобных работах, все эмоции, но оно того стоит.

[gagarin74]

Сообщение от ymka-66

фотки не видно

Видно

---------- Добавлено в 21:00 ---------- Предыдущее написано было в 20:59 ----------

В принципе в посте 905 ещё раз подтверждено -ГОТОВЫХ КАМЕР ЗАДНЕГО ВИДА НЕТ!!!
Напильник в помощь!!!!!!

[DaveMF]

Вот и у меня с этого все и начиналось, в пол монитора - накладка, потом угол не тот...
Эх сколько нервов было...

[ymka-66]

а себе такую камеру заказал
http://www.aliexpress.com/item/Free-...141949191.html
приехала -думал ставить вместе с парктроником -видимо придется продать-купить штатку тут

[Rebelx]

ну так расскажите кто-нибудь про прокладку кабеля

[deicider]

Сообщение от Rebelx

а у меня камера безпроводная, но монитор в зеркале надо все равно подключать к проводу заднего хода. Но с другой стороны - я решил две поставить. вторая проводная будет.

Какой самый простой путь? есть ли описание как провода тянуть?

Сообщение от Rebelx

ну так расскажите кто-нибудь про прокладку кабеля

Не знаю что у вас за зеркало, но его питание не советовал бы делать от заднего хода. В выходные себе поставил камеру и зеркало, зеркало вынужденно запитал от заднего хода, в результате время отклика очень большое, монитор должен находиться в режиме ожидания, т.е. питание на нем должно быть всегда при включении зажигания. При тестировании на "столе" с монитором в режиме ожидания, реакция практически мгновенная. Буду переделывать почеловечески когда потеплеет и буду делать шумку. А раз уж камера безпроводная, то зачем усложнять себе жизнь, протягивая кабель от зеркала, до заднего хода, да и наверняка провод заднего хода приходит куда нибудь в панель.
Если конкретно о прокладке кабеля, то имхо по верху проще чем по низу, дел на 15 минут, сдергиваешь дверные уплотнители, чуть заводишь под потолок, и обратно одеваешь уплотнители, ну и с пластиковыми накладками стоек аналогично.

[Lebedvan]

Сообщение от Rebelx

ну так расскажите кто-нибудь про прокладку кабеля

Мне прокладывали по полу со стороны пассажира, по потолку крайне не рекомендовали. Попутно пришлось половину багажника разобрать внизу. Ну и проблемка была с протяжкой кабелей по пятой двери. Для зеркала питание и сигнал брали вообще у ног водителя.

[deicider]

Сообщение от Lebedvan

Мне прокладывали по полу со стороны пассажира, по потолку крайне не рекомендовали. Попутно пришлось половину багажника разобрать внизу.

Типа создадим себе побольше сложностей и возьмем побольше бабла? Я себе проложил по потолку, багажник вообще не разбирал, дел на 15-20 минут.

[Lebedvan]

по потолку греметь рано или поздно начнёт.

[deicider]

По хорошему надо прихватывать чем то клейким, но без снятия потолка малореально, а снятие потолка это уже другая история. На практике, на мазде кинул провод парктроника через центр потолка, за несколько лет ниразу его не слышал. На отцовском логане провод парктроника кинул вдоль дверей, как и провод камеры у себя, за пол года пользования не слышал его.

[Rebelx]

Сообщение от deicider

Не знаю что у вас за зеркало, но его питание не советовал бы делать от заднего хода. В выходные себе поставил камеру и зеркало, зеркало вынужденно запитал от заднего хода, в результате время отклика очень большое, монитор должен находиться в режиме ожидания, т.е. питание на нем должно быть всегда при включении зажигания. При тестировании на "столе" с монитором в режиме ожидания, реакция практически мгновенная. Буду переделывать почеловечески когда потеплеет и буду делать шумку. А раз уж камера безпроводная, то зачем усложнять себе жизнь, протягивая кабель от зеркала, до заднего хода, да и наверняка провод заднего хода приходит куда нибудь в панель.
Если конкретно о прокладке кабеля, то имхо по верху проще чем по низу, дел на 15 минут, сдергиваешь дверные уплотнители, чуть заводишь под потолок, и обратно одеваешь уплотнители, ну и с пластиковыми накладками стоек аналогично.

При тестировании зеркала на столе - включение зеркала почти моментальное. Но вообще, я решил поставить две камеры - одну на стоп, в салон - она всегда чистая будет, за дворником, она у меня уже есть, а вторую - в подсветку номера, она будет бампер показывать, она ко мне едет из китая. Поэтому всяко буду провода тянуть. За идею по краю крыши тянуть - огромное спасибо.

[Sunder_UA]

Сообщение от Rebelx

ну так расскажите кто-нибудь про прокладку кабеля

Вчера проложил кабель от "пятой" двери к МедиаНаву: снимаем внутреннюю накладку на двери и вытягиваем соединительную гофру из "посадочных мест", берем жесткий провод и проталкиваем в полость двери багажника со стороны гофры; ловим конец провода в нижней части двери и соединив изолентой с видеокабелем вытягиваем обратно... аналогично протягиваем через гофру(пытался протянуть вместе с разъемом и после трех попыток понял, что спаять кабель проще, обрезал разъем и дальше тянул один видеокабель); дальше протягиваем до угла крыши - вниз по стойке опускаем кабель питания камеры от сигнала заднего хода, а видеокабель по правому краю потолка протягиваем с помощью куска (50-60 см) того же жесткого провода до правой передней стойки; опускаем вниз по стойке, заведя кабель под уплотнитель, пройдя "торпеду" вытягиваем провод за "бардачек". Все... осталось только спаять обратно видеокабель и припаять питание камеры к проводу заднего хода.

[Алексей 8]

Сообщение от Lebedvan

Взял бормашинку, камеру и... увеличил угол камеры относительно плафона, срезав её с 3 сторон из 4 и выгнув сильнее вниз

Здесь описывался другой способ. С помощью строительного фена нагрели площадку под камеру и изменили угол наклона до необходимого.

[mayorvs]

Да, было дело, грел феном для изменения угла. Причем грел несколько раз, с первого раза не получилось на необходимый угол. Податливо гнуться начинает только при достижении определенной температуры нагрева, до этого момента площадка не поддается на изгиб.

[Lebedvan]

Сообщение от Алексей 8

Здесь описывался другой способ. С помощью строительного фена нагрели площадку под камеру и изменили угол наклона до необходимого.

Вы же видели фото моей камеры. Какую там площадку греть? Камера всем периметром влита в плафон и вариант был только один - вырезать.
В варианте где грели - камера на отдельной площадке висела, ясен пень площадку и деформировать.

[deicider]

Тоже обзавелся камерой.


Подробности в бортовике

[Дуся 69]

Сообщение от Rebelx

ну так расскажите кто-нибудь про прокладку кабеля

Смотри пост 808.

---------- Добавлено в 07:54 ---------- Предыдущее написано было в 07:32 ----------

Сообщение от deicider

Тоже обзавелся камерой.
Вложение 49032 Вложение 49030 Вложение 49031

Подробности в бортовике

Камера не мешает, когда открываете багажную дверь? Лучше ее сместить под буквы S или Т , в зависимости какой рукой нажимаете кнопку и открываете 5 дверь.
