Камера заднего вида

[mangoost]

Сообщение от LEMAR

Никто не думал об установке камеры заднего вида как альтернативы парктронику, с возможностью вывода изображения на экран навигатора или внутрисалонное зеркало?

Думали. Мне интересен вариант нештатной магнитолы с монитором и камерой, чтобы не городить мильён устройств... Только вот что-то пока мало информации о таких наборах, есть предложение только от Roadrover (Intro), да и то, скудновато на информацию оно пока.

установил камеру вот по такой https://www.youtube.com/watch?v=L7HGulZzJXU видеоинструкции

[deicider]

Сообщение от Duk_NVRN

Сегодня заказал такой комплект.
Покритикуйте,монитор-зеркало http://www.aliexpress.com/item/4-inc...355700909.html
и камеру http://www.aliexpress.com/item/Free-...410801510.html

У меня как раз такое зеркало, недавно поставил, мне нравиться, вот только я не увидел автоматической регулировки яркости монитора, толи брак, толи руки кривые, хотя и необходимости этой регулировки тоже не увидел, на минимальной яркости пользуюсь. Тут можешь посмотреть http://www.dusterclubs.ru/vb/showpos...9&postcount=35 и тут http://www.dusterclubs.ru/vb/showpos...7&postcount=37 .
А вот камера которую ты заказал мне самому интересна т.к. та которая сейчас у меня не нравиться. Заказал такую на пробу http://www.aliexpress.com/item/HD-CC...722769559.html

[Duk_NVRN]

deicider,спасибо за ссылочки!Тему эту курил,но не осилил много,по фоткам зеркало неплохо смотрится(даже как зеркало)а то уж жаба меня немного поддавливала за эту цену!Теперь спокоен!)))Лишь бы почта....К стати,кронштейн зеркала для рено номер 91 заказывал?

[DaveMF]

Сообщение от deicider

Заказал такую на пробу http://www.aliexpress.com/item/HD-CC...722769559.html

Когда придет, замеряйте угол по горизонту, пожалуйста. Что то уж запредельные углы у нее в характеристиках указаны...

[deicider]

Сообщение от Duk_NVRN

а то уж жаба меня немного поддавливала за эту цену!Теперь спокоен!)))Лишь бы почта....К стати,кронштейн зеркала для рено номер 91 заказывал?

Приехало за 10 дней с этого магазина, я аж удивился. Да кронштейн 91. И насчет цены довольно не плохо, попадались подобные зеркала у которых целиком нога съемная а не башмак, както не выглядит надежным, а цена поболее.

---------- Добавлено в 21:22 ---------- Предыдущее написано было в 21:21 ----------

Сообщение от DaveMF

Когда придет, замеряйте угол по горизонту, пожалуйста. Что то уж запредельные углы у нее в характеристиках указаны...

ок, только как угол мерить? по таблице для регистраторов?

[DaveMF]

Сообщение от deicider

ок, только как угол мерить? по таблице для регистраторов?

транспортиром, положить на листок камеру, отметить крайние видимые точки и точку где лежит камера. Потом провести линии через центральную точку к крайним и померить транспортиром получившийся угол.

[mitja]

могу предложить вот такой транспортир

[DaveMF]

Насмотревшись видео, решил свои камеры проверить. (за видео спасибо gagarin74).
Измерил угол своих камер, равен 100градусов по горизонту, по диагонали 120градусов. (по транспортиру из поста mitja, каждое деление 5градусов)

[Chiv]

Сообщение от Duk_NVRN

Сегодня заказал такой комплект.
.... ну и до кучи http://www.aliexpress.com/item/Free-...008675431.html

Отпишитесь пожалуйста о результатах, хоже интересует данная штуковина, останавливает от покуки только отсутствие заявленной совместимости.

[Sunder_UA]

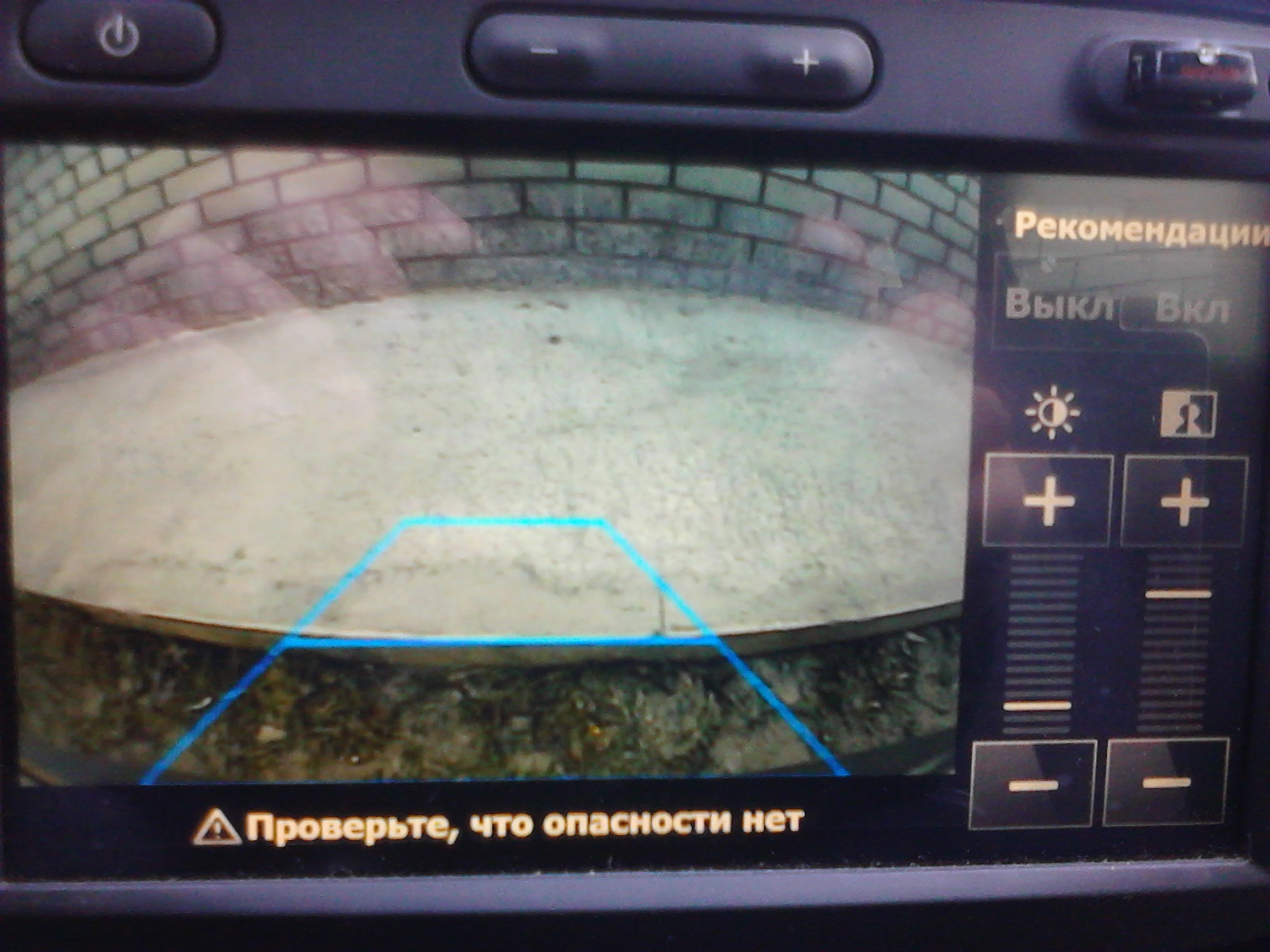

Сегодня закончил с камерой: распаял кабель и установил камеру.
Вот что получилось...

[deicider]

Померил свою имеющуюся камеру http://www.aliexpress.com/item/2013-...189087571.html
На скорую руку делал, но по трем разным таблицам, если сделал все правильно, то по горизонту у нее получилось что то между 80-90 градусов.

[svs2007m]

Видел некоторые перцы к камере заднего вида цепляют портативный DVR (питание камеры естественно не от задней лампы заднего хода) получается что-то заднего видеорегистратора (с датичкиом движения. На парковке говорят удобно). Правда стабилизатор напряжения камеры c 12v на 3v несколько греется.
http://www.aliexpress.com/item/Mini-...151260571.html

[gagarin74]

Сообщение от svs2007m

Видел некоторые перцы к камере заднего вида цепляют портативный DVR (питание камеры естественно не от задней лампы заднего хода) получается что-то заднего видеорегистратора (с датичкиом движения. На парковке говорят удобно). Правда стабилизатор напряжения камеры c 12v на 3v несколько греется.
http://www.aliexpress.com/item/Mini-...151260571.html

Вот Вам в помощь

[Demon74]

проверил угол обзора с помощью выложенного транспортира, получилось 100 градусов и кстати к вопросу как продел кабель

[Nikolai_s]

Заказал себе вот такую вещь:
http://www.aliexpress.com/store/prod...708436900.html

заявлено 172 град по горизонтали.

Придет потестим.

[Demon74]

Сообщение от Nikolai_s

Заказал себе вот такую вещь:
http://www.aliexpress.com/store/prod...708436900.html

заявлено 172 град по горизонтали.

Придет потестим.

на моей тоже написано 170 а в реале тока 100

[sova]

Сообщение от Nikolai_s

заявлено 172 град по горизонтали.

А по диагонали вообще 190, можно за угол заглянуть

[domovoy177]

Подскажите как протаскивать провода от камеры . По салону понятно . А вот в задней двери . Хочу поставить под надписью DUSTER . Там без проволоки по моему не получится (хочется внутри просунуть что бы провод не мешался). Дырочки маленькие и поворот вдоль стекла на 180 градусов .

[Demon74]

я взял медную проволоку d2 длиной 1.5м просунул в центральное отверстие предварительно вытащив гофру, за второй конец зацепил кабель обмотав изолентой чтобы не цеплялся и вытянул его, на все потратил максимум 5 минут, больше всего провозился потом с гофрой года тюльпан протаскивал через неё

[Rebelx]

Отчет об установке камеры

До покупки Дастера было куплено зеркало:
http://www.aliexpress.com/snapshot/295170298.html

подключение комплектной камеры беспроводное, но можно и без камеры взять и с проводной камерой.

единственно что - длина кабеля камеры должна быть не менее 5м, ну или соединять кабели можно где-нибудь по середине крышы - ничего страшного, все равно их соединять.

начитавшись, что при установке камеры на доп.стоп в салон обзор не очень, я решил поставить две камеры - одну в салон, она за стеклом, в зоне щетки и обогрева, а вторую - снаружи, так чтобы был виден бампер.

Вторая камера была приобретена такая: http://www.aliexpress.com/snapshot/6030473799.html

Итак:
Прокладка кабеля к зеркалу: Камер две, но одна подключается без проводов. К наружней камере в комплекте идет тонкий кабель на три провода - видео, ноль, питание. Его было решено пустить к зеркалу. Штекеры с одной стороны были срезаны - все равно потом сращивать с кабелем зеркала.

через гофру пропускаем два кабеля - один на три провода для проводной камеры, второй - для подключения питания от фонаря заднего хода. Я подключал провода питания скочлоками (http://www.aliexpress.com/snapshot/6027916165.html).

Кабель к зеркалу пропускаем сначала к правой задней двери (предварительно отщелкнув обшивку задней стойки) с помощью медной проволоки, далее в уплотнителе дверей под и под обшивкой крыши.

Кабель которым подключается зеркало (не тот который из зеркала торчит, а тот который к нему присоединяется) - отрезаем примерно в 20см от разъема - фактически нужен только разъем. Соединяем кабель который под крышей и тот кусок который отрезали. Соединяем только три провода - зеленый не трогаем, второй канал (ну если камера вторая без проводов вещает) - не трогаем. Я делал скрутки и термоусадку - на каждый провод, а потом сверху еще одну на все.

Питание - один конец подводим к разъему правого заднего фонаря. Второй конец - подключаем к камере и к зеркалу. У меня камеры две, поэтому подключаем отводом - провод пойдет еще на вторую камеру. Беспроводной было решено сделать вторую камеру, которая снаружи - ибо передатчик занимает место, и в корпусе стопа размещать это не удобно.

Кабель протаскиваем через багажник куском медного провода 2.5мм2, в изоляции, передний край загнуть, чтобы не цеплялся за все подряд. Минут 5 у меня это заняло.

Вторая (наружняя камера) - к ней понадобится купить повторитель поворотов от классики - там есть подходящий патрон для лампочки. Так же понадобятся две клеммы на этот патрон - разъем не нужен, там все равно ни один раъем не поместится. Можно обойтись без клемм - просто примотать провода на контакты, лампочку можно подключить к штатному разъему втыкнув в него медный кабель 1.5мм2.

Доработка пластикового крепления камеры и лампочки:

Угол установки камеры надо изменить. Я это сделал с помощью термоклея. Патрон для надежности закрепил механически - проволокой, и залин термоклеем - не жалко. Выемку возле защелки тоже не плохо бы залить термоклеем, я этого не сделал.

Ставим эту пластиковую хреновину вместо ПРАВОГО штатного элемента. Да, оно туда не ставится Надо чуть-чуть доработать напильником - подточить мешающий угол плафона, вырезав кусочек 3х3х2мм ножом, надфилем, ... Но вырезать так, чтобы верхняя кромка осталась - она будет держать этот плафон.

Отверстие под плафон тоже надо доработать - надо срезать ножом грани в районе защелки и спиленного угла - просто сделать наклоны внутрь. Это не вляет на крепление штатного плафона.

Далее с помощью фена (строительного или любого другого источника высокой температуры) подогнуть защелку на плафоне. У меня встало как родная.

Выемку возле защелки, которую я не залил клеем, я залил герметиком - ибо там дырочка осталась, примерно 1х1мм, вот ее я и залил герметиком.

[ymka-66]

До покупки Дастера было куплено зеркало:
http://www.aliexpress.com/snapshot/295170298.html

а че не взял зеркало на 5 дюймов -я на него заглядыываюсь
