Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================
Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================
Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

Dimmas · 23.03.2016, 19:06

Прочитал практически всю тему. Мало что понял, хотя особо и не вникал. И так и не встретил ни где можно ли подружить подрулевик "овальный" с головой Intro Incar-7130? Если да, то какой контроллер нужен?

sova · 23.03.2016, 22:42

Цитата:

Сообщение от Dimmas

Прочитал практически всю тему. Мало что понял, хотя особо и не вникал. И так и не встретил ни где можно ли подружить подрулевик "овальный" с головой Intro Incar-7130? Если да, то какой контроллер нужен?

У Вас вроде только 1 канал ДУ, если в меню есть вот такая кнопка,

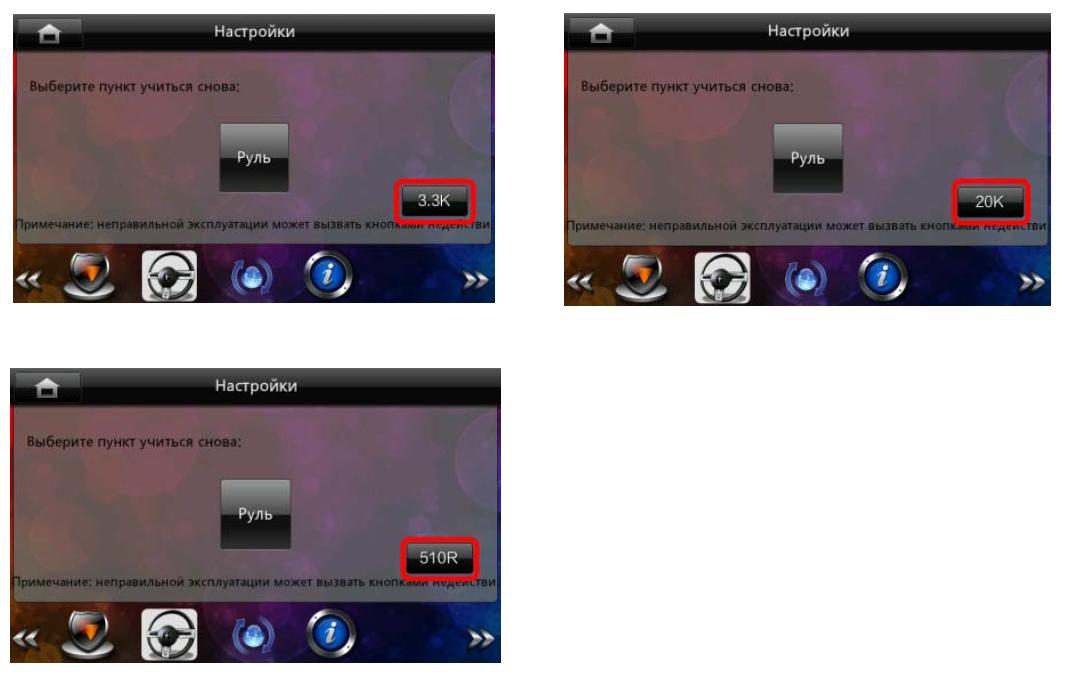

то можно попробовать адаптер для Пионера.

Dimmas · 24.03.2016, 17:21

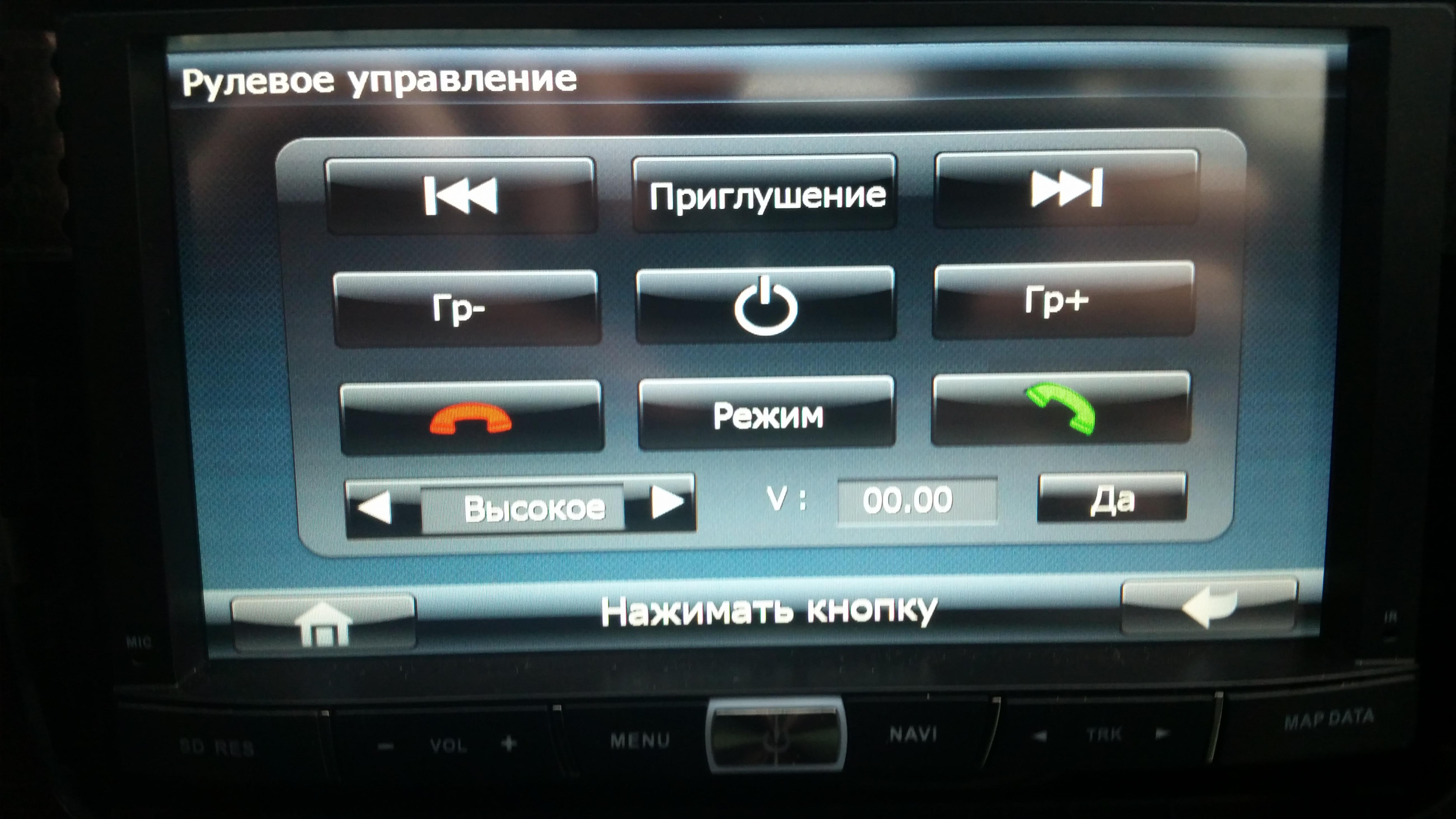

Вот такие менюшки на моей голове:

Dimmas · 24.03.2016, 17:22

Подобных кнопок не обнаружено

sova · 24.03.2016, 21:02

Цитата:

Сообщение от Dimmas

Подобных кнопок не обнаружено

Ну как же, вот она

rolo · 29.03.2016, 14:13

Добрый день. Вопрос к эксперту sova, подскажите как подружить джойстик и вот этот мафон http://www.dns-shop.ru/product/7eaee...evolution-a01/. Мафон установлен. Спасибо.

RomarioSTV · 03.04.2016, 21:47

sova, доброго времени суток. Приобрел вот такой девайс. Джойстик шестикнопочный круглый. Адаптер простенький из шапки сделал, вроде работает. Вопрос, адаптер с задействованием энкодера можно у Вас заказать и что это по финансам выходит?

sova · 03.04.2016, 22:06

RomarioSTV, в личку написал.

Invait · 11.04.2016, 00:18

Ну что же, работает отлично))) все что нужно работает! спасибо за труды!

aleksk · 12.04.2016, 16:14

Ув. sova,К такой магнитоле как в посте 341, какой адаптер с контроллером лучше, как для китайской или пионеров, сони...? Сейчас ведь они все китайские.

sova · 12.04.2016, 16:39

Цитата:

Сообщение от aleksk

Ув. sova,К такой магнитоле какой адаптер с контроллером лучше, как для китайской или пионеров, сони...? Сейчас ведь они все китайские.

У Пионеров и Сони немного другой интерфейс, да и сопротивление у них выше.

aleksk · 12.04.2016, 19:55

Цитата:

Сообщение от sova

У Пионеров и Сони немного другой интерфейс, да и сопротивление у них выше.

Понятно, значит мне подойдёт схема для китайцев. А зачем в схеме для китайских магнитол используется ещё одна микросхема кроме микроконтроллера?

sova · 12.04.2016, 20:14

Цитата:

Сообщение от aleksk

Понятно, значит мне подойдёт схема для китайцев. А зачем в схеме для китайских магнитол используется ещё одна микросхема кроме микроконтроллера?

Вторая микросхема это аналоговый коммутатор. По схеме видно, что используется всего 7 задающих резисторов, магнитола имеет два входа ДУ,т.е. каждый из резисторов можно подключить к одному или другому входу. В итоге получаем возможность передать на магнитолу 14 команд.

aleksk · 12.04.2016, 20:25

sova, Т.е. от пионера(просто она попроще), мне никак не подойдёт? Магнитола sondmax sm-ccr3703g якобы Российская фирма, а по сути китай.

sova · 12.04.2016, 20:41

Цитата:

Сообщение от aleksk

sova, Т.е. от пионера(просто она попроще), мне никак не подойдёт? Магнитола sondmax sm-ccr3703g якобы Российская фирма, а по сути китай.

Даже если Ваша магнитола "проглотит" высокое сопротивление Пионеровского адаптера, то Вы сможете запрограммировать не больше 6-и команд. Это в теории, а как магнитола поведет себя на практике только китайскому богу известно.

Dgeliko · 12.04.2016, 21:08

Господа, а кто подскажет, как называется разъем, который стоит в штатной магнитоле, куда втыкается разводка от джойстика, 8-ми контактный который. И также может кто знает, где его купить? А то хочется сделать всё по уму, провода резать не хочется...

sova · 12.04.2016, 21:20

Цитата:

Сообщение от Dgeliko

Господа, а кто подскажет, как называется разъем, который стоит в штатной магнитоле, куда втыкается разводка от джойстика, 8-ми контактный который. И также может кто знает, где его купить? А то хочется сделать всё по уму, провода резать не хочется...

http://www.dusterclubs.ru/vb/showpos...postcount=5354

RomarioSTV · 14.04.2016, 08:43

Цитата:

Сообщение от Dgeliko

Господа, а кто подскажет, как называется разъем, который стоит в штатной магнитоле, куда втыкается разводка от джойстика, 8-ми контактный который. И также может кто знает, где его купить? А то хочется сделать всё по уму, провода резать не хочется...

В старых телевизорах полно разъемов с нужным шагом, правда они однорядные, но что мешает их разрезать и сложить пополам?

Dgeliko · 14.04.2016, 10:58

Цитата:

Сообщение от RomarioSTV

В старых телевизорах полно разъемов с нужным шагом, правда они однорядные, но что мешает их разрезать и сложить пополам?

Ну для начало то, что для этого надо еще найти старый телевизор =)

sova · 14.04.2016, 19:15

В разъеме джойстика шаг контактов 2,2мм, между рядами 2,54мм. Ни разу не встречал в телевизорах ничего подобного. Конечно при желании можно воткнуть разъем с шагом 2мм, но все же это не совсем то, что надо.
