Контроллер стеклоочистителя открытый проект

[sova]

Сообщение от Нильс

для талантливых, но отчего то ленящихся одноклубников... отчего бы вам не попробовать сделать данное, создать новую тему, выйти с данной идеей и выносить идею далее навесного монтажа, сделать это самому-без помощи кого-то.
Я ж не заставляю лично каждого прикупить себе девайсик, однако энтузиасты обращающих меня, отчего то в свою веру, на Руси не переведутся никогда. Убедительная просьба в продажной теме не флудить, нечего написать окромя дорого...не надо и постить.
И поверьте мне, я не обижаюсь, вам не нравится ценник-мне ваши "ФИ".

Сделал, создаю тему, и выхожу с данной идеей.
С мая месяца такое устройство исправно работает на моей машине.
Алгоритм работы в принципе стандартный для таких устройств, но есть существенные отличия.
Во первых реализована обратная связь (устройство получает сигнал о нахождении щетки в зоне парковки, что позволяет точно определять количество взмахов после омывателя, и гарантирует парковку всегда в одном и том же месте.)
Защита от короткого замыкания и токов перегрузки (в качестве силового ключа используется IR3315)
Так как, омыватель у нас включается после очистителя реализована задержка примерно 0,5 сек. (точно не помню) т.е. включаем очиститель, устройство ожидает пол секунды позволяя нам включить омыватель. Если омыватель включен, щетка стоит на месте ожидая его выключения, затем делает три взмаха. Если омыватель не был включен начинается работа в прерывистом режиме.
Если тема вызовет интерес и найдутся люди желающие повторить (или может и доработать) устройство выложу все материалы - схему, плату, прошивку, исходники. Предлагаю всем желающим принять участие в этом проекте.
А пока несколько фоток и видео как работает.
Видео

Сообщение от sova

Вот схема. В качестве силового элемента использовал смарт ключ ir3315. обратная связь реализована по току, сигнал снимается со второй ноги U1. Q2 обеспечивает электромагнитное торможение двигателя. Защита то сквозных токов реализована программно. Соответственно всем управляет микроконтроллер PIC12F629.
Жду критических замечаний.

Номинал резистора R1 680 Ом, а не 100 как на схеме.

+ Нажмите здесь, чтобы увидеть скрытый текст

Сообщение от sova

Пока могу показать только разводку с схему подключения

+ Нажмите здесь, чтобы увидеть скрытый текст

Сообщение от sova

В архиве схема, плата, фотошаблон, прошивка. Кому нужны исходники пишите.

Сообщение от sova

Купить уже нельзя. Из-за низкого спроса и сравнительно высокой себестоимости штучного производства делать их стало не выгодно.

[sova]

Сообщение от gagarin74

Это конечно все хорошо.Но многих интересует конечный девайс.Не все справятся с пайкой и программированием.

Это понятно, но поскольку проект открытый не могу не поделиться своими наработками и от соклубников жду помощи. Надо обсудить, какие настройки и в каком числовом выражении должны быть доступны пользователю. Сегодня уже поздно. Завтра выложу свои соображения по этому поводу.

[sova]

Вот прикинул необходимый минимум настроек, которые будут доступны пользователю.

Для обоих режимов:

Режим работы по умолчанию
заднего стеклоочистителя - 1 рег. пауза; 2 слежение за передним

Количество взмахов заднего
стеклоочистителя после омывания стекла - 1; 2; 3; 4

Пауза по умолчанию для
переднего стеклоочистителя - 3сек.; 5сек.; 7сек.; 10сек.

Максимальная пауза для
переднего стеклоочистителя - 30сек.; 45сек.; 65сек.

Сброс всех настоек.

Для режима слежения за передним:

Количество взмахов переднего
стеклоочистителя на один взмах заднего - 5; 10; 15; 20

Количество взмахов заднего стеклоочистителя при вкл. з/х - 1; 2; 3; 4

Для режима регулируемой паузы заднего стеклоочистителя:

Пауза по умолчанию для
заднего стеклоочистителя - 5сек.; 7сек.; 10сек.; 15сек.

Максимальная пауза для
заднего стеклоочистителя - 60сек.; 90сек.; 120сек.

Какие будут замечания, предложения?

[gagarin74]

Уважаемый,я наверное могу ошибаться (или может не правильно понял), но делать паузу в 90 и 120 сек -перебор. Просто наверное сами подумайте какой должен сидеть гурман за рулем и насколько должна быть равномерная погода что бы почувствовать разницу режима заднего очистителя. за две минуты (Вы просто представьте это) сколько проедет автомобиль.Наверное большой роли нет раз в минуту сработает или раз в 2 минуты.Тут наверное дело не в ощущениях а в возможностях девайса. Делайте чем больше тем лучше -водитель сам найдет оптимальную паузу.Может раз в 10 минут

[sova]

Сообщение от gagarin74

Уважаемый,я наверное могу ошибаться (или может не правильно понял), но делать паузу в 90 и 120 сек -перебор. Просто наверное сами подумайте какой должен сидеть гурман за рулем и насколько должна быть равномерная погода что бы почувствовать разницу режима заднего очистителя. за две минуты (Вы просто представьте это) сколько проедет автомобиль.Наверное большой роли нет раз в минуту сработает или раз в 2 минуты.Тут наверное дело не в ощущениях а в возможностях девайса. Делайте чем больше тем лучше -водитель сам найдет оптимальную паузу.Может раз в 10 минут

У меня уже полтора года, пауза на заднем ограничена двумя минутами. Из опыта могу сказать, что если делать больше, то через две минуты я вообще забываю про стеклоочиститель, для меня это предел. Мне кажется, ограничение паузы для заднего стеклоочистителя в 1,5мин. будет оптимальным.

[gagarin74]

у Вас больше опыта езды с паузами

[gagarin74]

как успехи ?

[sova]

Сообщение от gagarin74

как успехи ?

Программа отлажена, работает стабильно. Завтра закончу сборку первых образцов и можно приступать к бета-тестированию.

[AndreyNag]

Сообщение от sova

и можно приступать к бета-тестированию.

Записывайте меня! Необходимые материальные затраты компенсирую.

[Prous]

Одна плата -это контроллер, это понятно. А вторая - исполнительный элемент, вместо реле?

[sova]

Сообщение от Prous

Одна плата -это контроллер, это понятно. А вторая - исполнительный элемент, вместо реле?

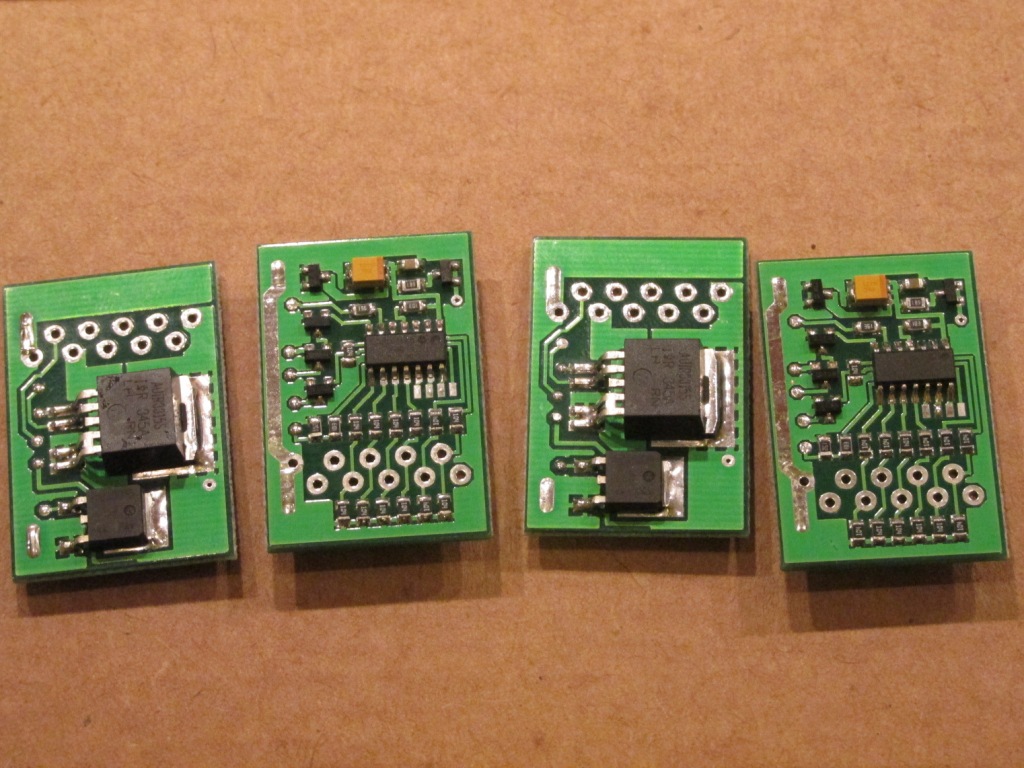

На фото 4-е контролера, платы двухсторонние. Просто так легли.

[dg972]

Юр, а там уменьшение паузы через включение непрерывного режима ест?...

[sova]

Сообщение от dg972

Юр, а там уменьшение паузы через включение непрерывного режима ест?..

Нет, включение непрерывного режима паузу не изменяет.

[dg972]

А мона сделать?

[aca300]

Дмитрий, а что не устраивает через выключение? Через включение будет сбиваться.
Пример. Едем по трассе с паузой, догоняем фуру, включаем постоянный режим, обгоняем, возвращаемся в режим пауза. Частота взмаха без изменений, удобно.

[gagarin74]

Один маленький вопросик (чисто для своего полового развития). А чем хуже или лучше датчик дождя ?

[sova]

Сообщение от dg972

А мона сделать?

Попробую.

[gagarin74]

Всем привет. Сегодня ездил на инсталляцию данного девайса.
Всё сделали четко и быстро.По дороге домой ,поехали через большое кольцо,отмахал -110 км.Шел дождик.За одно и протестировал.
Режим работы заднего дворника 1 к 10 -идеален. Всегда чистое заднее стекло.Что я и хотел!!!! БОЛЬШОЕ СПАСИБО.
У меня единственная просьба. Можно сюда выложить инструкцию как всем этим пользоваться.
А именно по пунктам меня интересует следующее.
1 Сели за машину. Как сделать паузу в 5 сек -переднего дворника.
1.1. Как уменьшить(увеличить) паузу переднего дворника на ходу машины.
2 Как поменять количество отслеживание взмахов переднего дворника.
3 Как отключить отслеживание передних дворников и включить паузу в 30 сек на заднем дворнике.
P.S. Инструкция выдавалась. Но... то ли лыжи не едут, то ли я е.... наверное второе.
Врать не буду ,особо не крутил кегли,просто наслаждался работой в автомате заднего дворника.

В ЛЮБОМ СЛУЧАИ ,БОЛЬШОЕ СПАСИБО!!!!!!!!!!!!!!!

[sova]

Сегодня - завтра напишу инструкцию.

[gagarin74]

Сообщение от sova

Сегодня - завтра напишу инструкцию.

Бум ждать и надеяться

[dg972]

Сообщение от gagarin74

Всем привет. Сегодня ездил на инсталляцию данного девайса.

Привет. ) Аналогично.

Сообщение от gagarin74

Всё сделали четко и быстро.

Четко но не быстро. Юра попал в царство другого электрика. ))) Сначала у меня стоял регулятор паузы от украинских "мастеров", затем был инсталлирован датчик дождя, затем - калужские реле от жигулей... Можете себе представить, какое хитросплетение проводов было под кожухами. Юра мастерски разобрался со всеми скрутками, ампутировав всё лишнее.

Сообщение от gagarin74

Шел дождик.За одно и протестировал.

После установки регулятора паузы дождь прекратился. Так что протестировать сегодня не удалось.

Сообщение от gagarin74

1 Сели за машину. Как сделать паузу в 5 сек -переднего дворника.

Коллега, мне кажется, что она такая сразу. По умолчанию так сказать.

Сообщение от gagarin74

1.1. Как уменьшить(увеличить) паузу переднего дворника на ходу машины.

Надо из прерывистого режима перевести переключатель в положение выключено. Как только появляется необходимость очистить стекло, переключаете в прерывистый режим и оставляете в этом положении. Всё - новая пауза задана.

Сообщение от gagarin74

3 Как отключить отслеживание передних дворников и включить паузу в 30 сек на заднем дворнике.

Да! Неотключив отслеживание передних щеток - паузу на заднем не изменить?

Сообщение от aca300

Дмитрий, а что не устраивает через выключение? Через включение будет сбиваться.
Пример. Едем по трассе с паузой, догоняем фуру, включаем постоянный режим, обгоняем, возвращаемся в режим пауза. Частота взмаха без изменений, удобно.

Антон, 9 лет на Ниве ездил - ничего не сбивалось.
Я ж ужо писал про это.

Сообщение от dg972

Пауза уменьшается через ВЫКЛЮЧЕНИЕ И ВКЛЮЧЕНИЕ дворника. Т.е. дождь пошел сильнее, вам заливает лобовое стекло и ваше первое подсознательное движение, это рычаг вниз, на постоянный режим работы и сразу обратно в прерывистый. А пауза, по-прежнему, какая была, такая и осталась. Вам снова заливает лобаш, не фия не видно и тут до вас доходит, что, чтобы уменьшить паузу, нужно сначала ВЫКЛЮЧИТЬ а потом обратно включить в прерывистый режим. А дождь идет, а соседи по дороге вас заливают и не видно ни зги!
