Центральная ниша - штатный монитор 7", CarPc.

[DaveMF]

Дорогие друзья!
Представляю Вашему вниманию мой вариант Android CarPC

Проект давно перешел на более серьезный уровень, применяются новые отладочные платы типа Khadas Vim или Khadas VIM2. Новые видео добавлены в первом посту.
Разработан свой интеллектуальный блок питания ITPS, который управляет всей системой сразу. Реализован глубокий сон на платах Khadas VIM и VIM2, теперь компьютер переводится в сон и выходит из него за 5-6 секунд и сразу готов к использованию.

Все свои переделки сейчас выкладываю и рассказываю на drive2 или VK





Комплектация Radxa PRO:

+ Нажмите здесь, чтобы увидеть скрытый текст

Этапы разработки проходили так:

+ Нажмите здесь, чтобы увидеть скрытый текст

С этого все начиналось:

+ Нажмите здесь, чтобы увидеть скрытый текст

Есть в планах поставить андроид PC в дастер для навигации, просмотра видео, ВИДЕОРЕГИСТРАЦИИ с 3-4 камер 1080p и отображение этого всего на мониторе 7" к которому будут подключены камеры переднего и заднего вида.
Половина компонентов уже есть остальное докупится.
Монитор собираюсь устанавливать в центральную нищу. Есть возможность изготовить на 3Д принтере красивый козырек, но для этого нужно точно замерять все размеры ниши. С помощью линейки не получается учесть все нюансы. Надо либо слепок снимать, либо нести панель на 3Д сканер (сканер тоже имеется, но панель снимать не хочу).
Поэтому вопрос, с помощью чего можно сделать слепок чтобы не испортить панель. Или может у кого есть битая панель от битого дастера, чтобы ее отсканировать на 3д сканере?

Обновление от 10.02.2014

+ Нажмите здесь, чтобы увидеть скрытый текст

Уже работает:

vBulletin [media]

Обновление от 16.02.2014
Снят слепок центральной ниши - верхнего перчаточного ящика.
Обновление от 22.02.2014
ПЕРВЫЙ ТЕСТ-ОТЧЕТ от gagarin74 (работа навигации и общие впечатления)

+ Нажмите здесь, чтобы увидеть скрытый текст

Второй ТЕСТ-ОТЧЕТ от gagarin74 (примерка в авто и демонстрация звонков)

Обновление от 04.04.2014
Первый макет готов, без лицевой накладки
Обновление от 25.04.2014
первый отлитый и обтянутый образец, пока без монитора (еще не пришел) и без передней накладки (будет изготавливаться по монитору который еще не пришел)
Обновление от 11.05.2014
Первая примерка рабочего комплекта на авто, пока без 3g интернета и без интеллектуального блока питания.
Козырек без лицевой накладки.
Панель пока не сверлил, поэтому провода идут спереди в разветвитель прикуривателя.
PS: плафон под камеру заднего вида - моего производства

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 27.05.2014
Модель лицевой накладки готова, скоро будут первые отлитые образцы.
Обновление от 29.05.2014
Отлиты первые лицевые накладки.
Обновление от 31.05.2014
Монитор с козырьком установлен в нишу и проводка прокинута внутри панели.
Обновление от 08.06.2014
Завершена установка полностью собранного CarPC

+ Нажмите здесь, чтобы увидеть скрытый текст

рассказываю как идут провода для carpc

[/COLOR]Демонстрация работы с полностью установленным carpc

Обновление от 15.06.2014
Контроллер монитора перепрошит, реализовано быстрое переключение на КЗВ и куча дополнительных настроек дисплея.

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 22.06.2014
Реализована плавная автоматическую регулировку яркости (точнее подсветки) монитора. Пока тестирую и допиливаю алгоритм.

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 22.08.2014
Первое тестирование ЕМКОСТНОГО сенсора на плате Radxa. Сенсор поддерживает 5 касаний.
Соотношение сторон сенсора 16:10, подходит для экрана 7"1280*800 N070ICG-LD1

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 05.09.2014ЕМКОСТНОЙ сенсор на плате Radxa полностью работает.
Сенсор поддерживает 5 касаний.
Соотношение сторон сенсора 16:10, подходит для экрана 7"1280*800 N070ICG-LD1
Теперь отлажен, оси поправлены, выставлено разрешение 1280*800

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 14.09.2014прототип USB пульта на/под руль к андройду

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 16.09.2014 Собран android 4.4.2. Емкостной тачскрин работает и поддержка USB GPS с автоматической настройкой вшита в ядро. Теперь вручную ничего настраивать не придется если вдруг захочется сделать hardreset.

+ Нажмите здесь, чтобы увидеть скрытый текст

Примерная стоимость изделия по частям написана в составе

Часто задаваемые вопросы:

+ Нажмите здесь, чтобы увидеть скрытый текст

Не глючит?
Тестирую и наблюдаю - катаюсь и смотрю как что работает. На данный момент работает стабильно, все необходимые драйвера и утилиты вшиты в андроид.
Как будет работать зимой, покажет только время. Это не серийное производство, а штучное эксклюзивное изделие, я веду к тому что нужно быть готовым к какой то нештатной ситуации, которую мы вместе будем решать.
Андроид собран лично мной и по Ваше желанию могу изменить некоторые настройки, например логотип при загрузке, вшитые программы.
Все касается только платы radxa.
Гарантия есть?
Девайс достаточно сложный, поэтому я стараюсь все вшить в андроид чтобы никаких дополнительных настроек пользователю делать не пришлось. Гарантия, тут все не так просто, сам покупаю в Китае, гарантия как бы есть (1 год), но как ее получить, вот это вопрос. Вообще плата Radxa и монитор изготавливают очень серьезные компании и качество на высоте.
В общем, от гарантии не отказываюсь, но тут уже индивидуальны подход, если что то действительно начинает сбоить, то я уже буду разбираться с Китайцем, а Вам замена детали.

Состав Android CarPC

+ Нажмите здесь, чтобы увидеть скрытый текст

1. Плата Radxa PRO со специально собранным Android 4.4.2 с вшитыми настройками и драйверами - собственная сборка.

Характеристики платы:
- Процессор ARM Cortex-A9 quad core @ 1.6Ghz;
- Оперативная память 2GB DDR3 @ 800Mhz;
- Память данных 8GB Nand Flash;
- Поддержка карт памяти Micro-SD SDXC up to 128GB;
- Видеопроцессор Mali400-mp4@533Mhz, OpenGL ES 2.0;
- Интерфейсы: HDMI, LAN, Wi-Fi, Bluetooth 4.0, звук (S/PDIF, 3.5mm headphone jack, Mic), USB 2.0 - 2 шт., micro-USB OTG и прочие интерфейсы.

2. ГЛОНАСС/GPS приемник;
3. Дисплей Chi Mai Innolux N070ICG-LD1 (IPS матрица с разрешением 1280х800) с контроллером VS-TY2662-V1 (прошит специальной прошивкой с расширенными настройками, а главное - реализовано быстрое переключение на камеру заднего вида (вместо стандартных 4 секунд!!!));
4. Автоматическая плавная регулировка яркости дисплея в зависимости от освещенности (Автояркость) - собственная разработка;
5. Интеллектуальный блок питания 12В + преобразователь 5В. Принцип работы: включает CarPC когда ключ зажигания в положении ACC, и обесточивает CarPC через 1 минуту, после того как заглушили автомобиль (на случай - если забыли все выключить, само все выключится и не даст аккумулятору разрядится);
6. Емкостной сенсор (поддерживает 5 одновременных касаний) специально под дисплей N070ICG-LD1 + плата переходник (собственная разработка);
7. Дополнительные устройства: микрофон USB + USB хаб на 7 портов + OBDII диагностическое устройство + разветвитель прикуривателя + устройство автоматического включения 3g модема;
8. Кабель тачскрина (собственное изготовление);
9. Корпус под плату radxa, БП и доп.устройства + комплект кабелей и предохранитель + гайки + шайбы + болтики + кнопочки + шурупы + скотч 3М + стяжки + термоусадка и прочие материалы;

Комплект кабелей:
- Кабель HDMI - 3м - 1 шт;
- Кабель USB 2.0 удлинитель 1.8м - 2 шт;
- Кабель OTG miniUSB - 1 шт;
- Кабель аудио 1,8м с двумя miniJack 3.5;
- Кабель переходник HDMI - 0,3м;
- Провод 0,75 кв.мм для подачи сигнала с заднего хода на контроллер монитора и подачи АСС на БП CarPC - 7м;
- Провод 0,75х2 кв.мм для питания монитора - 2м;
- Провод 6 кв.мм для подачи питания с аккумулятора на CarPC - 5м + 1м.
Дополнительные принадлежности:
- Штекер питания монитора;
- Штекер прикуривателя - 2 шт;
- Влаго/пыле защищенная колодка с предохранителем - 1 шт;
- Гофра защитная - 6м;
- Клеммы для подсединения к аккумулятору - 2шт;
- Батарейка CR1220 для часов платы Radxa - 1 шт;
- Разъем питания на кабель для платы Radxa - 1шт.

10. Козырек в коже под монитор - собственная разработка;
11. Камера заднего вида CCD в плафоне со светодиодной подсветкой (плафон собственной разработки) + кабели.

Пункты 4 и 7 необязательные, без них будет все работать, на них можно сэкономить, или купить самим потом.

Т.к. покупалось все в Китае за $, а сейчас с курсом творится что-то непонятное, то часть стоимости напишу в $.
Итак стоимость по пунктам списка:
1. Пункты 1+2+3+5+6+7 выходят 410 $;
2. Пункты 4+8+9 с учетом работы выходят 4ооо руб;
3. Пункт 10 выходит 4ооо руб;
4. Пункт 11 выходит 2ооо руб - стоимость только вместе с CarPC.

Доставка транспортной компанией получится 5оо-1ооо руб

Инструкция по установке в прикрепленных файлах.

[hyperion]

Игорь можно конечно, заезжай после работы, недалеко друг от друга живем

[zizigal]

Сообщение от gagarin74

Как я понимаю, этот ITPS блок питания на 12в. на выходе... А радха как запитывается?

[DaveMF]

Сообщение от zizigal

Как я понимаю, этот ITPS блок питания на 12в. на выходе... А радха как запитывается?

radxa 5В, 2А. Еще одного блочка питания (около 10$) не хватает на фотке.

[igore]

Сообщение от DaveMF

Пустой козырек с кожей (~ 4oоо)

Когда можно будет приобрести этот замечательный девайс?

[DaveMF]

Сообщение от igore

Когда можно будет приобрести этот замечательный девайс?

как только литейщик с отпуска вернется (ближе к сентябрю), тогда смогу изготовить.

[hyperion]

Сообщение от zizigal

Фотка отчетливая.. Побольше фоток с разных ракурсов можно сделать???

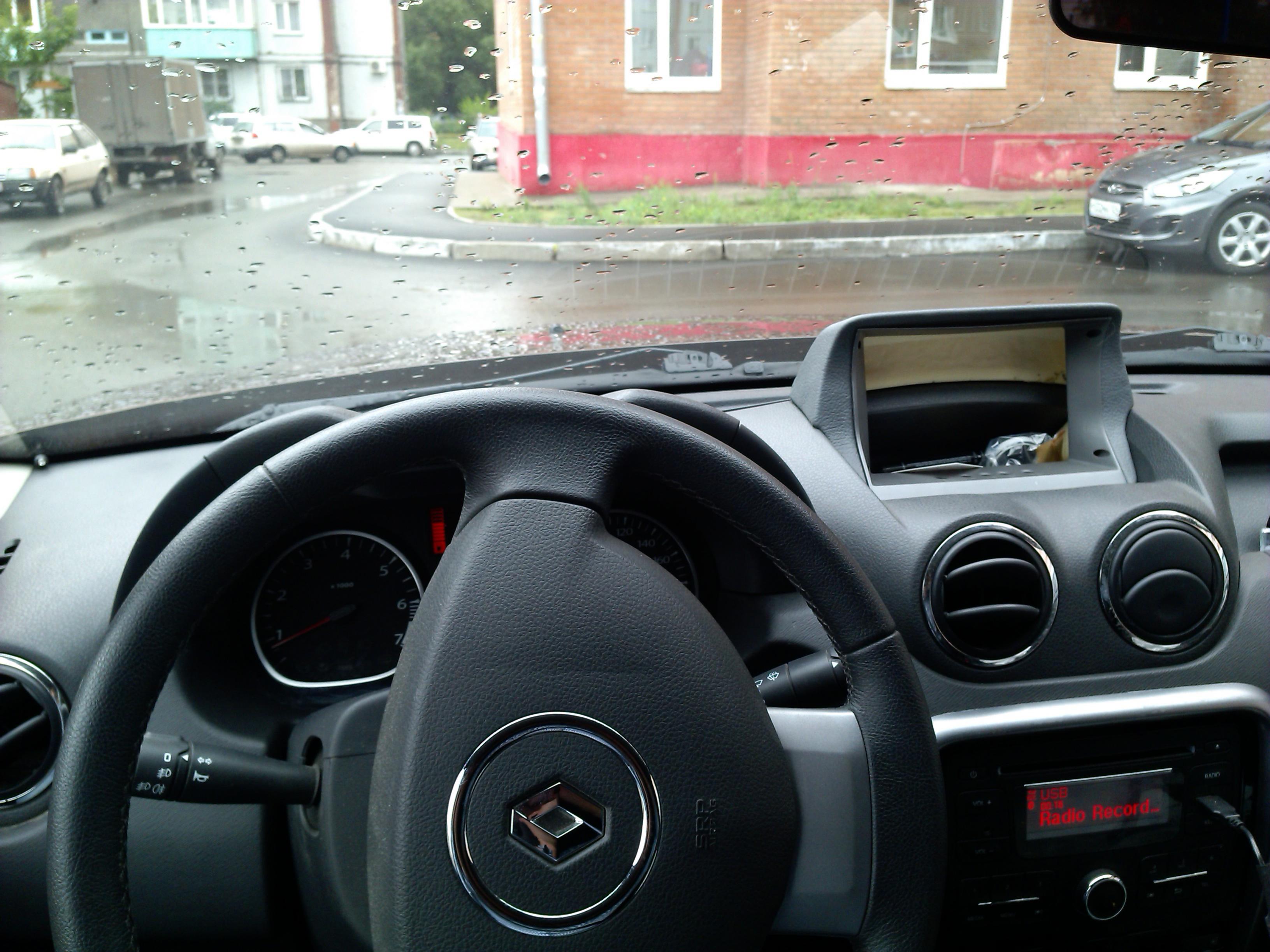

Вид от первого лица так сказать

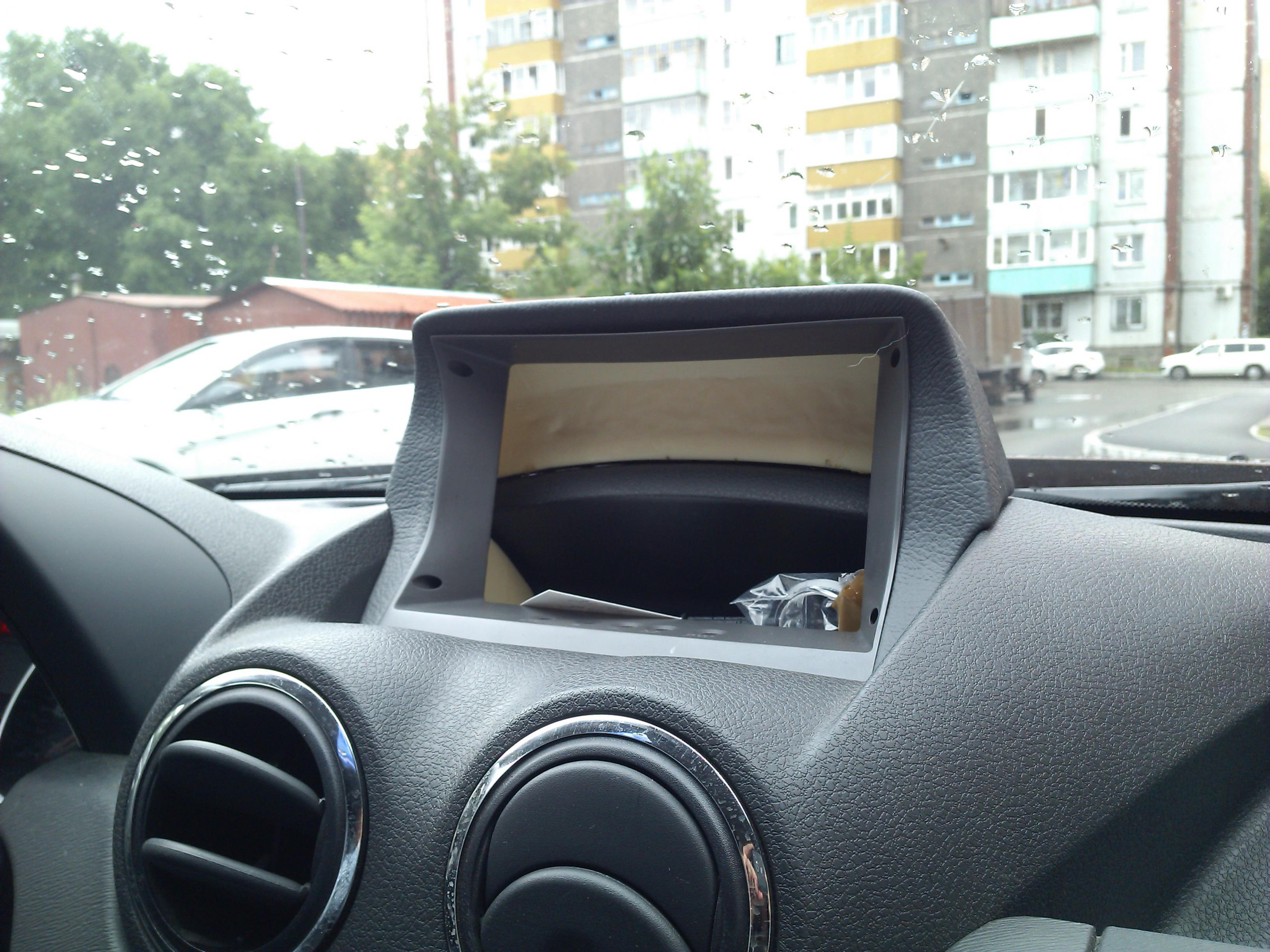

Со стороны пассажира

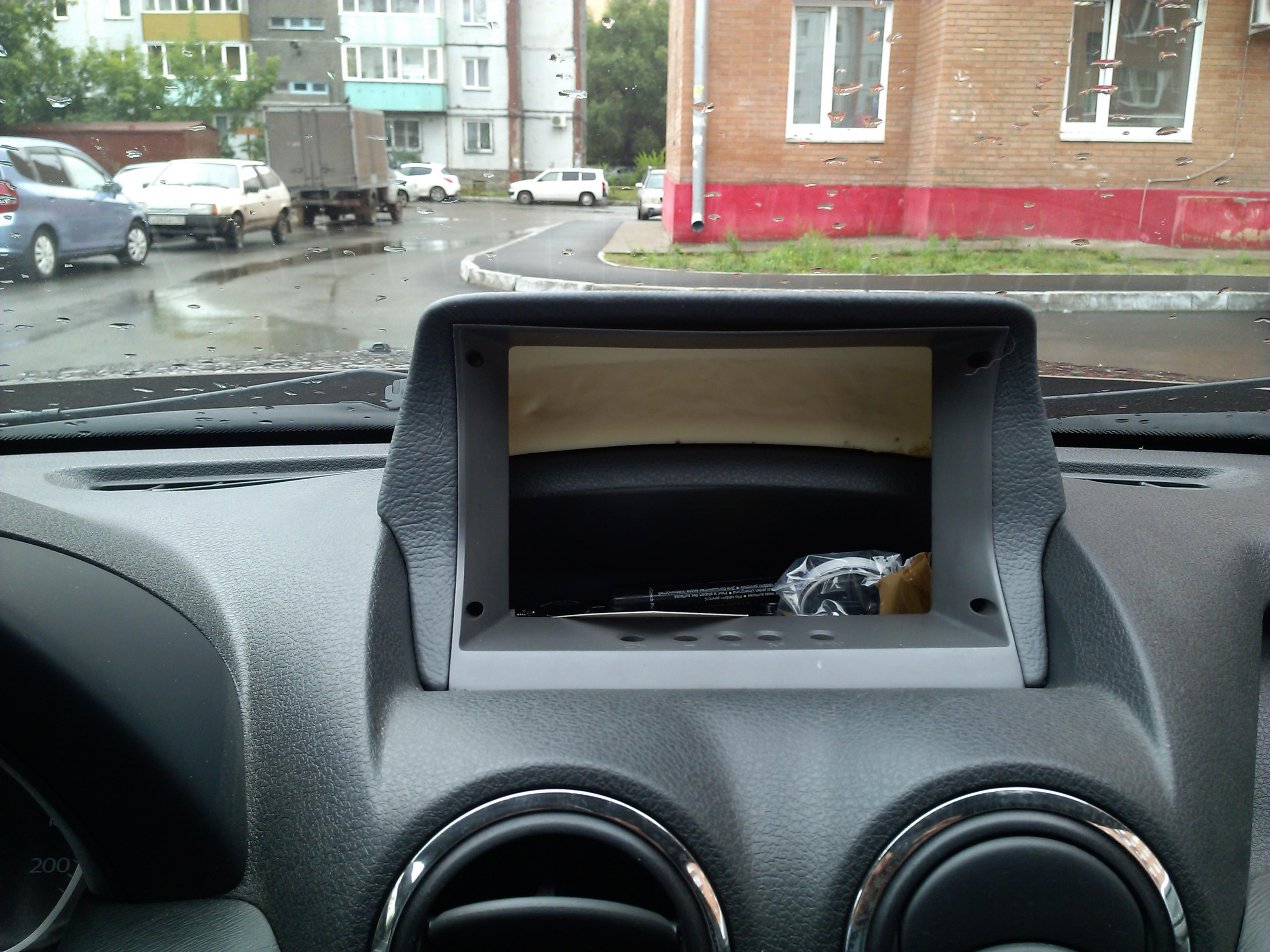

По центру

Вчера в пол первого ночи добился работы сенсора на андроиде. Работает не совсем идеально как хотелось бы конечно.. Но сойдет

[zizigal]

Сообщение от hyperion

Вчера в пол первого ночи добился работы сенсора на андроиде. Работает не совсем идеально как хотелось бы конечно.. Но сойдет

Сенсор резистивный или емкостной???

[hyperion]

Сенсор резистивный. Брал по ссылке которую порекомендовал DaveMF
http://www.ebay.com/itm/200987684727...84.m1439.l2649
Контроллер который шел в комплекте как и сказал DaveMF не заработал под андроидом.
Сделал его на arduino leonardo по ссылке
http://pccar.ru/showthread.php?t=18943

[Artem_Rus]

Сообщение от DaveMF

как только литейщик с отпуска вернется (ближе к сентябрю), тогда смогу изготовить.

Без нижних кнопок, чисто сам корпус для монитора будет?

[DaveMF]

Сообщение от Artem_Rus

Без нижних кнопок, чисто сам корпус для монитора будет?

нет, форма только одна и с кнопками.

[igore]

Сообщение от DaveMF

нет, форма только одна и с кнопками.

Мне, например, эту лицевую накладку всё равно выбрасывать.
Можно приобрести только основной корпус, без неё совсем?

[DaveMF]

Сообщение от igore

Мне, например, эту лицевую накладку всё равно выбрасывать.
Можно приобрести только основной корпус, без неё совсем?

Можно без накладки.

[RV9ME]

Сообщение от DaveMF

Можно без накладки.

А как переживает Ваш козырек прямые солнечные лучи, не ведёт? Вопрос не праздный, сам заинтересован в козырьке. Съездил в отпуск, один день без солнцезащитной шторки, полностью покоробил мой козырек, который я делал из пластика для рекламщиков(не знаю как называется, но из него макеты разные делают). Вот теперь думаю, самому снова делать уже из алюминия, или Ваш нормально солнце держать будет?

[DaveMF]

Сообщение от RV9ME

А как переживает Ваш козырек прямые солнечные лучи, не ведёт? Вопрос не праздный, сам заинтересован в козырьке. Съездил в отпуск, один день без солнцезащитной шторки, полностью покоробил мой козырек, который я делал из пластика для рекламщиков(не знаю как называется, но из него макеты разные делают). Вот теперь думаю, самому снова делать уже из алюминия, или Ваш нормально солнце держать будет?

нет, целыми днями стоит под солнцем. Ничего не повело. Конечно на разогретую не надо на него нажимать сильно. Но не кожу, не пластик, никуда не повело.

[RV9ME]

Отлично! Нефиг его вообще трогать, главное что бы не вело... С отпуска только вчера приехал, фотки своего жареного козырька выложу чуть позже...

[LORn]

Читаю периодически темку и тут возникла идейка.
А если в козырек в верхней части встроить видеокамеру направленную вперед, то можно и видеорегистратор "запилить"? Сори если уже обсуждали.

[Torlandash]

android pc вайфай принимает?
на каком процессоре устройство?

[DaveMF]

Сообщение от Torlandash

android pc вайфай принимает?
на каком процессоре устройство?

Принимает, может и раздавать. Проц Rockchip 3188. 2ГБ ОЗУ. Блютуз тоже есть.

---------- Добавлено в 13:16 ---------- Предыдущее написано было в 13:15 ----------

Сообщение от LORn

Читаю периодически темку и тут возникла идейка.
А если в козырек в верхней части встроить видеокамеру направленную вперед, то можно и видеорегистратор "запилить"? Сори если уже обсуждали.

Низковато для камеры. И только маленькая камера войдет, целый регистратор не войдет.

[igore]

Сообщение от DaveMF

Можно без накладки.

А в этом случае, всё равно нужно ждать литейщика?

[Torlandash]

Сообщение от DaveMF

Низковато для камеры. И только маленькая камера войдет, целый регистратор не войдет.

Зачем целый видеорегистратор туда пихать. только камера и нужна. дайлироадвояджер хорошо бы справился с записью видео
