Штатная камера заднего вида для DUSTER (РАЗРАБОТКА ЗАВЕРШЕНА!!!)

[DaveMF]

Завершена разработка и готов полностью рабочий вариант!

Всем желающим могу изготовить, но только под заказ, держать на руках нет смысла. И самих камер нет, придется заказывать.

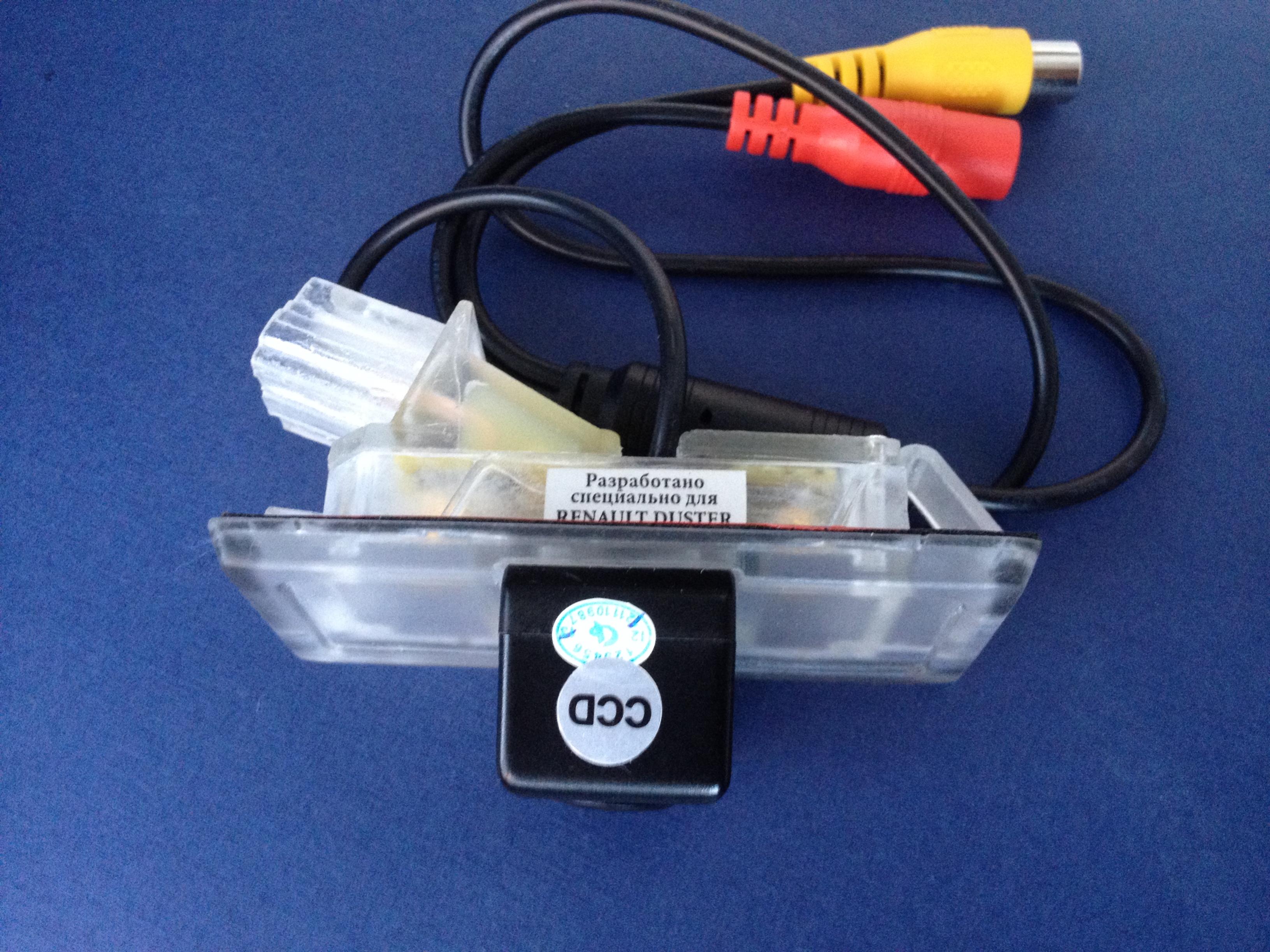

В вариант с камерой входит:
1. Камера + плафон с подсветкой;
2. Платка для подсветки во второй плафон (дорабатывать и клеить ничего не надо, встает вместо штатной лампочки);
3. Кабель питания камеры 1метр;
4. Кабель видеосигнальный 5 метров.

В вариант без камеры входит:
1. Плафон с подсветкой;
2. Платка для подсветки во второй плафон.

Инструкция по установке камеры (без прокладки кабелей к видеомонитору) в приложении.

[Неугомонный Ездец]

Сообщение от JohnLiJohn

т.е. в штатном режиме (без сторонних программ) никак?

попробуйте расскажете

[Sunder_UA]

Сообщение от Неугомонный Ездец

попробуйте расскажете

Еще на пин №3 управляющий +12В от сигнала заднего хода...

[DaveMF]

Сообщение от JohnLiJohn

т.е. в штатном режиме (без сторонних программ) никак?

Честно, даже не знаю. Как говорят одноклубники, попробуйте подключить как показано выше.

[Неугомонный Ездец]

Сообщение от Sunder_UA

Еще на пин №3 управляющий +12В от сигнала заднего хода...

а где этот "пин №3"?

[DaveMF]

Сообщение от Неугомонный Ездец

а где этот "пин №3"?

контакт №3 в разъеме наверное

[DaveMF]

Инструкция по установке камеры заднего вида (только плафона).

[DaveMF]

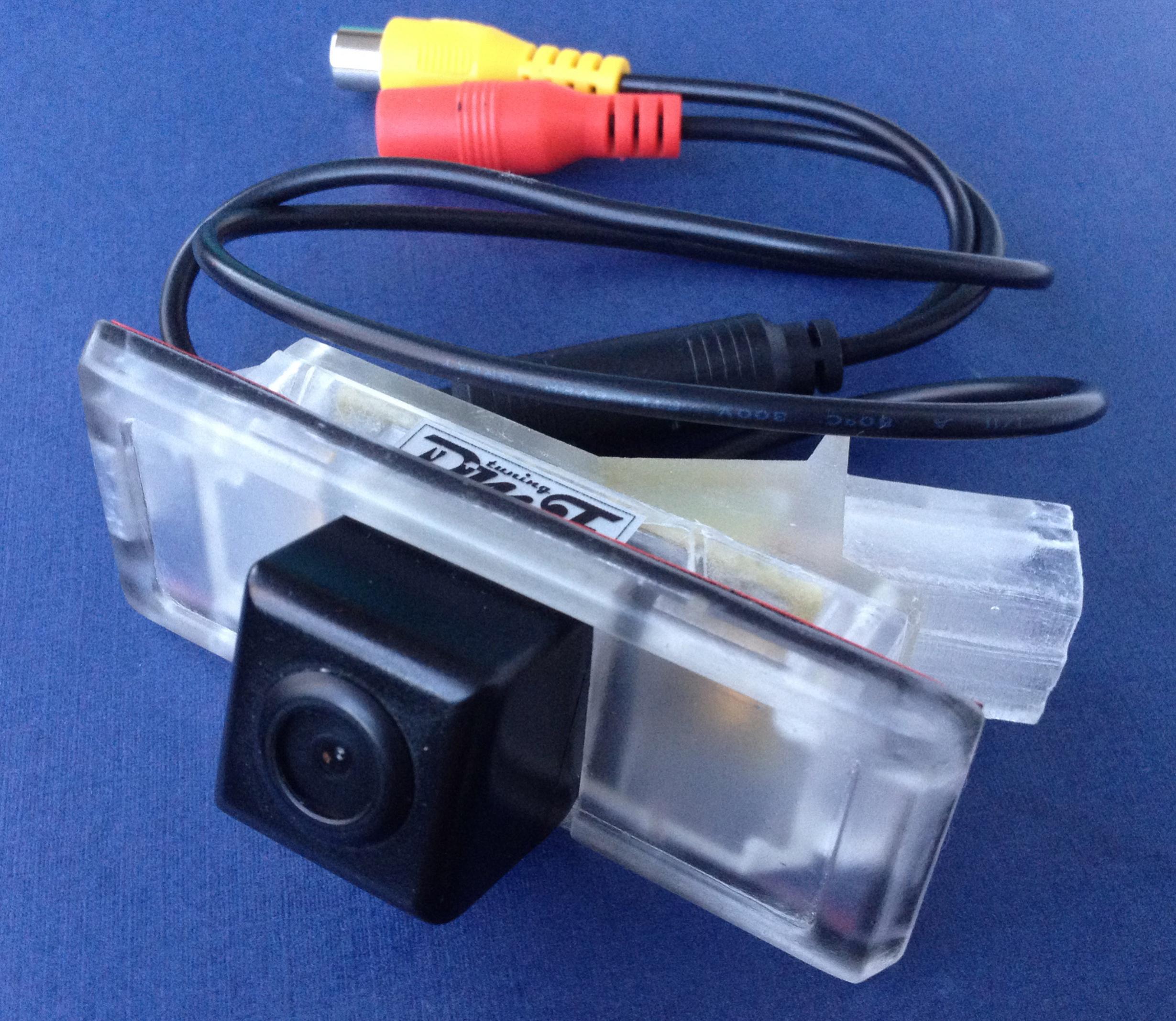

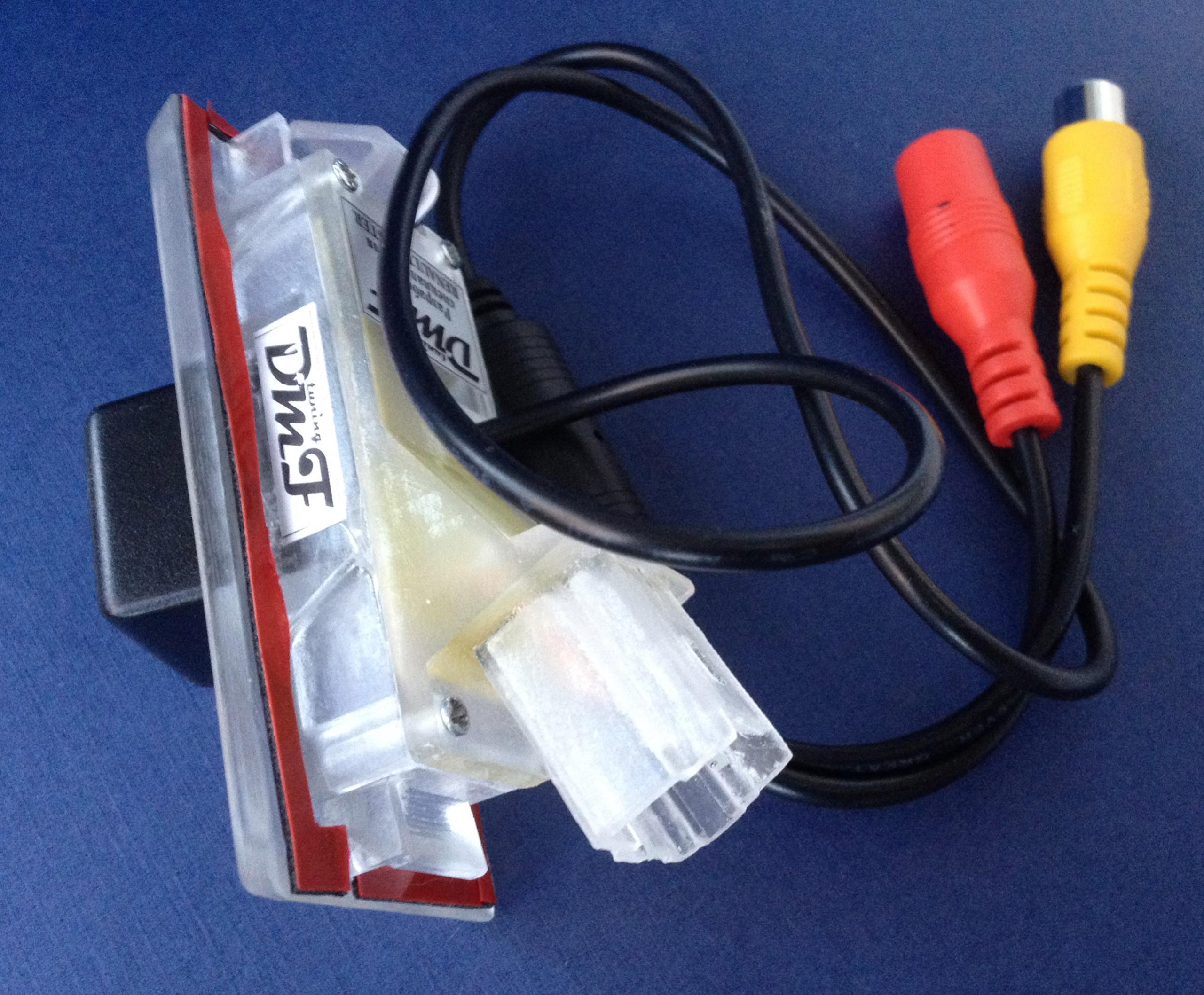

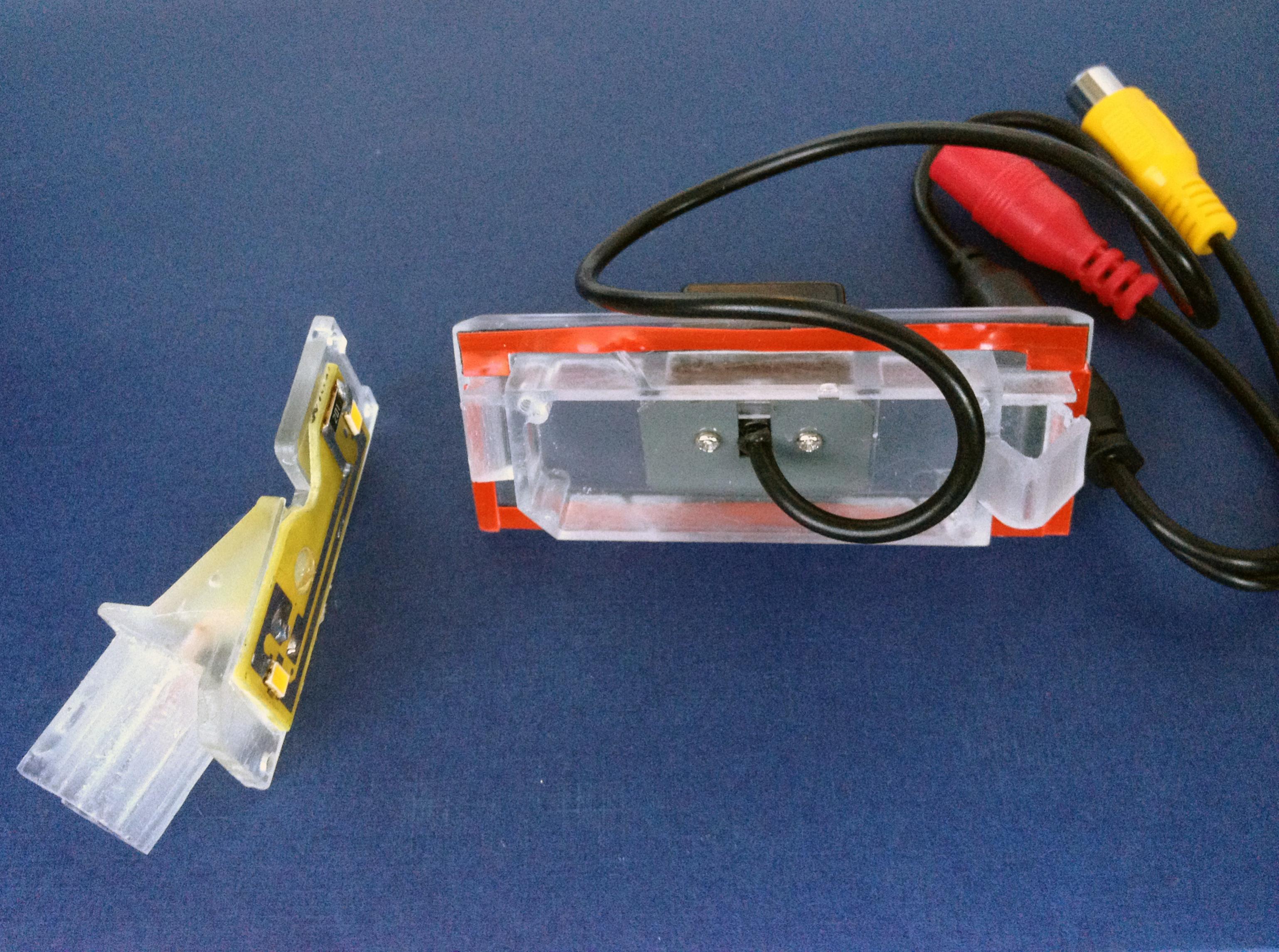

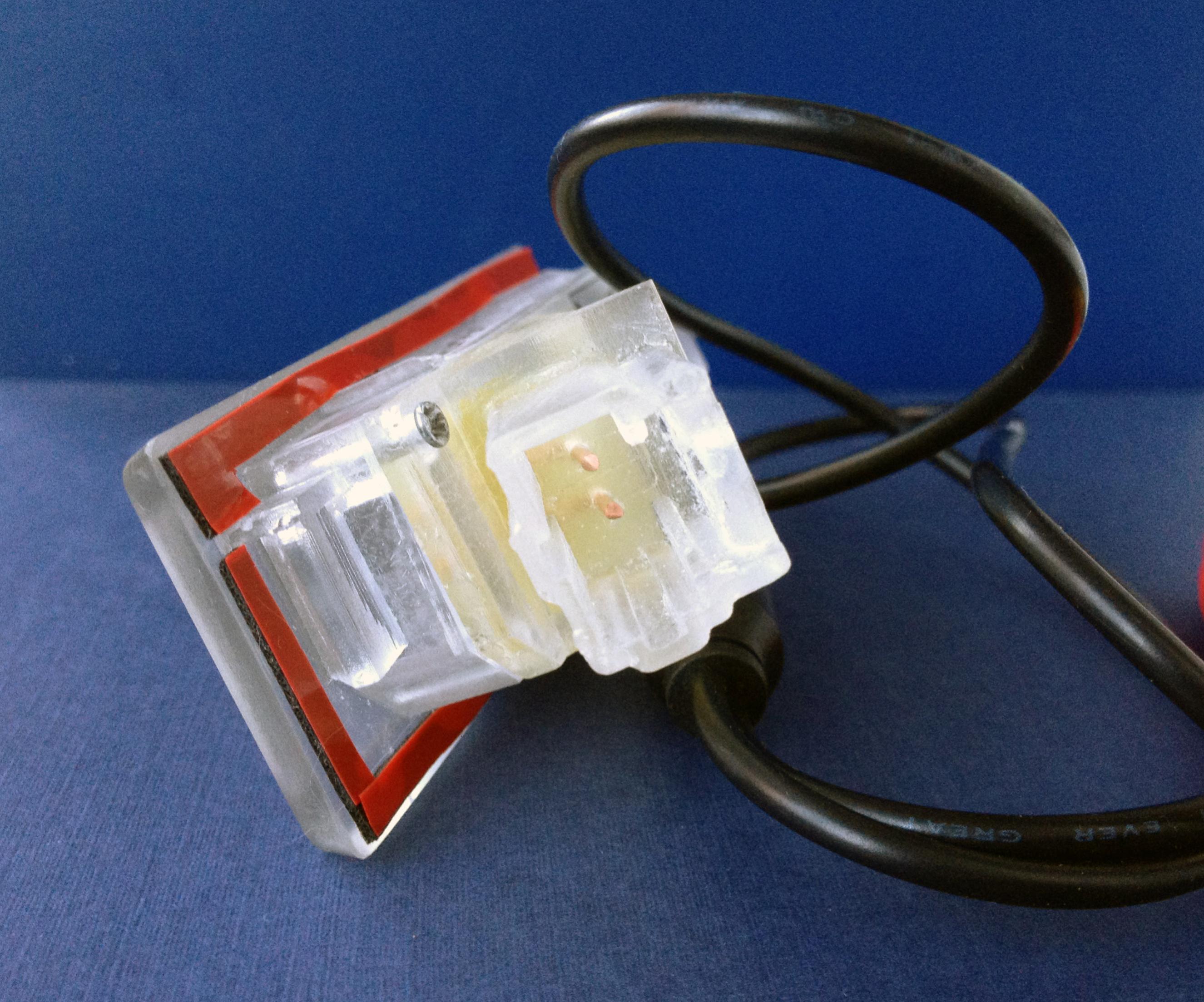

Выкладываю подробные фотографии плафона с камерой и внутренности для понимания как крепится камера в плафоне (для тех кто хочет только плафон без камеры)

[DaveMF]

Насмотревшись видео, решил свои камеры проверить. (за видео спасибо gagarin74).
Измерил угол своих камер, равен 100градусов по горизонту, по диагонали 120градусов. (по транспортиру из поста mitja, каждое деление 5градусов).
В общем все честно, как и писал китайский продавец!

[anmar3012]

Как понимаю камера поможет только при прямолинейным движение задом и не позволяет определить расстояние по краю бампера?

[Dima N]

Камера нужна с более широким углом обзора и смотреть более горизонтально. Так же линии должны показывать примерно место и площадь занимаемую автомобилем при прямолинейном движении задним ходом




В Вашем варианте как будто к Ауди подъедет Ока.

Или Дастер сгруппируется для путешествия к центру земли, точка входа перед Ауди

[DaveMF]

Сообщение от Dima N

Камера нужна с более широким углом обзора и смотреть более горизонтально. Так же линии должны показывать примерно место и площадь занимаемую автомобилем при прямолинейном движении задним ходом




В Вашем варианте как будто к Ауди подъедет Ока.

Или Дастер сгруппируется для путешествия к центру земли, точка входа перед Ауди

Уже обсуждали не один раз, на первой фотографии линии рисует не камера, а штатные мозги штатной системы, там все откалибровано под конкретную машину с конкретным углом наклона камеры!
Линии нарисованные камерой не будут соответствовать любой машине и поворачиваться не будут, все это делает не камера.
Углы камер на обоих картинках одинаковые! (это я так к сведенью), разница только в том что у первой камеры линии длинее и смотрит она повыше и стоит пониже.

А между мной и ауди 2,5метра, ока может и войдет. А если как Вы говорите поставить еще более широкоугольную камеру, то будет казаться что между мной и ауди уберется КАМАЗ! Не бывает при широком угле вида назад далеко (школьный курс физики (оптика) - это невозможно теоретически!).


---------- Добавлено в 12:32 ---------- Предыдущее написано было в 12:29 ----------

Если переварите выемку номерного знака с плафонам на 10 см ниже, то у Вас получится как на первом фото!

---------- Добавлено в 12:37 ---------- Предыдущее написано было в 12:32 ----------

Сообщение от anmar3012

Как понимаю камера поможет только при прямолинейным движение задом и не позволяет определить расстояние по краю бампера?

Именно так, на всех авто! Для определения расстояния у меня стоит парктроник

[Dima N]

Сообщение от DaveMF

Уже обсуждали не один раз, на первой фотографии линии рисует не камера, а штатные мозги штатной системы, там все откалибровано под конкретную машину с конкретным углом наклона камеры!

Ну вот, поднимите камеру и линии перестанут уходить в низ, а угол обзора даст возможность увеличить показываемое между линий.

между мной и ауди 2,5метра, ока может и войдет. А если как Вы говорите поставить еще более широкоугольную камеру

Здесь имел в виду ширину

На верхней фотке бампер впалый у вас прямой - линза не та

[bobfate]

Сообщение от Dima N

Ну вот, поднимите камеру и линии перестанут уходить в низ, а угол обзора даст возможность увеличить показываемое между линий.



Здесь имел в виду ширину

На верхней фотке бампер впалый у вас прямой - линза не та

Смотрите внимательнее, бампер вогнут одинаково на обеих картинках.

А если поднять камеры выше, то бампера уже видно не будет.

[DaveMF]

Сообщение от Dima N

Ну вот, поднимите камеру и линии перестанут уходить в низ, а угол обзора даст возможность увеличить показываемое между линий.



Здесь имел в виду ширину

На верхней фотке бампер впалый у вас прямой - линза не та

Только помучавшись пару недель, определил "правильный" угол для дастера.
Если поднять камеру, исчезнет из вида бампер и Вы никогда не припаркуетесь не видя бампер, в этом весь и смысл, камера нужна чтобы прижиматься бампером, а не смотреть на капоты или лобовики других авто!

[LEMAR]

Сообщение от DaveMF

Только помучавшись пару недель, определил "правильный" угол для дастера.
Если поднять камеру, исчезнет из вида бампер и Вы никогда не припаркуетесь не видя бампер, в этом весь и смысл, камера нужна чтобы прижиматься бампером, а не смотреть на капоты или лобовики других авто!

А если как вариант взять такую камеру (без корпуса) http://www.aliexpress.com/snapshot/6030473799.html -по описанию датчик и углы неплохие?

[DaveMF]

Сообщение от LEMAR

А если как вариант взять такую камеру (без корпуса) http://www.aliexpress.com/snapshot/6030473799.html -по описанию датчик и углы неплохие?

Именно такие я и использую, по диагонали 120градусов, по горизонту 100, Ваш продавец лукавил. У моего продавца заявлено 120 по диагонали, что соответствует реальным измерениям!

[ymka-66]

пока наши камеры в процессе
выбираю себе зеркало заднего вида с монитором
кто что насоветует
http://www.aliexpress.com/store/prod...363716109.html
http://www.aliexpress.com/store/prod...386948837.html
http://www.aliexpress.com/store/prod...496552204.html

[gagarin74]

И так сбылось. Сегодня с утра -побежал на почту. И получил комплект, от "производителя" Так как на улице зизюка - ни о каком внедрение камеры речь не пойдет.
Плюсы: Сделано -ИДЕАЛЬНО!!!!! Ни какого колхоза!!!!! От заводского варианта не отличить!!!!!
При подключение к видео входу -желательно видео кабель (а его в комплекте хоть весь Дастер обматай) распрямить, что бы не было ни каких индукций итд итп.
После данной операции ,при нормальном дневном освещение квартиры (читай дастер днем на улице)-картинка идеальна (помех нет).
Цвето передача на высоте.

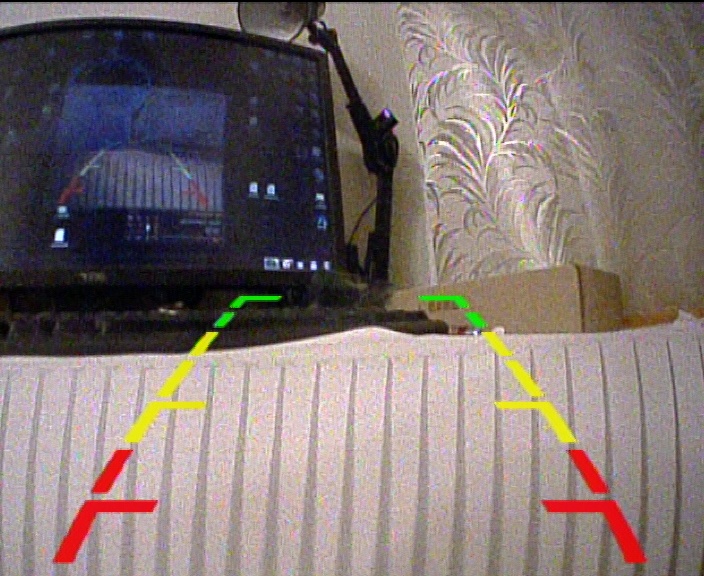

Так как машины под рукой нет, не могу показать конечную картинку с бампера.В виде бампера использовалась кровать. Ширина ровна 2.30 длина 2.50 метра. При фиксирование камеры (все очень относительно) на высоту накладки,Углы кровати по ширине видны. В длину картинка заканчивается на уровне падушек, до краев не достаёт. Отсюда делаем вывод -что на выходе получаем действительно заявленные 100-110 градусов по горизонталь.

Занавешиваем комнату шторами (покупались для просмотра днем кинопроектора).Получаем практически освещение как в гараже или подземной автостоянки. Начинается идти шум -но это без освещения!!!!!!!!!!!!!
Немного повозившись и запустив штатные светодиоды (в комплекте они уже есть), получаем картинку на экране почти идеальную для парковки (не надо забывать что я включил только один комплект светодиодов, а в комплекте ещё и для другого угла подсвета номера + не стоит забывать что у вас ещё на дастаре вкл лампа заднего хода).
Минусы любая вещь имеет их, только у менеджеров по ПРОДАЖАМ их нет).МИНУС ОДИН.Не хватает на девайсах рефленной надписи -"СДЕЛАНО В РОССИИ на зло КИТАЙЦАМ и для DUSTERA".Честно, больше минусов не нашел!!!!!
P.s. Ребят, по поводу самих камер -обратите внимание на шапку ветки. Разработчик,предлагает Вам вариант и без камер. На своё желание Вы можете себе сами приобрести любую!!!! ХОТЬ 4FULLHD. И с углом обзора 190 градусов Будете ещё и вперед смотреть
P.S. Всё очень грамотно сделано, посмотрим как будет в эксплуатации.
Как я и писал выше -я ЧЕСТНО пишу о всех КАСЯКАХ. В данном изделии, на данном этапе я их не нашел. Фото самих изделий уже выкладывали.Фото как камера снимает -всё равно фото аппаратам не передать - да и толку то особого не будет,Камера пока ещё не в Дастере . Так же могу Вас заверить -комплект парктронников в связке с камерой -лишними не будут !!!!!! Если водитель не умеет парковаться то ему и 10 камер не помогут. Камера в данном варианте имеет вспомогательную функцию!!!! Главное ГОЛОВА, и наличие в ней мозгов. Успехов на дорогах!!!!!!!!!!!!

---------- Добавлено в 10:31 ---------- Предыдущее написано было в 10:26 ----------

Сообщение от ymka-66

пока наши камеры в процессе
выбираю себе зеркало заднего вида с монитором
кто что насоветует
http://www.aliexpress.com/store/prod...363716109.html
http://www.aliexpress.com/store/prod...386948837.html
http://www.aliexpress.com/store/prod...496552204.html

Дружище -Вам точно сюда я в курсе что Вы там были

Поверьте - это лучшее решение!!!! Я это просто к тому ,что каждая вещь,должна выполнять свою функцию. Зеркало заднего вида -должно показывать тот обзор, для которого она предназначена производителем АВТО. При парковке в Вашем варианте ,Вы себя этим ограничиваете.Зеркало будет работать на "половину" Это только моё мнение.

[DaveMF]

gagarin74, спасибо за отзыв! Рад что понравилось!

[gagarin74]

Сообщение от DaveMF

gagarin74, спасибо за отзыв! Рад что понравилось!

Ещё раз -ПОВТОРЯЮ ВСЕМ. Пишу честные отзывы -не для набора "очков и скидок" а для удобства и сплочения клуба (клубных решений)!!!!! Если что то мне не нравиться, так и напишу -ГАВНЕЦО!!!!! Но опять же -это только МОЁ МНЕНИЕ.
