Контроллер стеклоочистителя открытый проект

[sova]

Сообщение от Нильс

для талантливых, но отчего то ленящихся одноклубников... отчего бы вам не попробовать сделать данное, создать новую тему, выйти с данной идеей и выносить идею далее навесного монтажа, сделать это самому-без помощи кого-то.
Я ж не заставляю лично каждого прикупить себе девайсик, однако энтузиасты обращающих меня, отчего то в свою веру, на Руси не переведутся никогда. Убедительная просьба в продажной теме не флудить, нечего написать окромя дорого...не надо и постить.
И поверьте мне, я не обижаюсь, вам не нравится ценник-мне ваши "ФИ".

Сделал, создаю тему, и выхожу с данной идеей.
С мая месяца такое устройство исправно работает на моей машине.
Алгоритм работы в принципе стандартный для таких устройств, но есть существенные отличия.
Во первых реализована обратная связь (устройство получает сигнал о нахождении щетки в зоне парковки, что позволяет точно определять количество взмахов после омывателя, и гарантирует парковку всегда в одном и том же месте.)
Защита от короткого замыкания и токов перегрузки (в качестве силового ключа используется IR3315)
Так как, омыватель у нас включается после очистителя реализована задержка примерно 0,5 сек. (точно не помню) т.е. включаем очиститель, устройство ожидает пол секунды позволяя нам включить омыватель. Если омыватель включен, щетка стоит на месте ожидая его выключения, затем делает три взмаха. Если омыватель не был включен начинается работа в прерывистом режиме.
Если тема вызовет интерес и найдутся люди желающие повторить (или может и доработать) устройство выложу все материалы - схему, плату, прошивку, исходники. Предлагаю всем желающим принять участие в этом проекте.
А пока несколько фоток и видео как работает.
Видео

Сообщение от sova

Вот схема. В качестве силового элемента использовал смарт ключ ir3315. обратная связь реализована по току, сигнал снимается со второй ноги U1. Q2 обеспечивает электромагнитное торможение двигателя. Защита то сквозных токов реализована программно. Соответственно всем управляет микроконтроллер PIC12F629.
Жду критических замечаний.

Номинал резистора R1 680 Ом, а не 100 как на схеме.

+ Нажмите здесь, чтобы увидеть скрытый текст

Сообщение от sova

Пока могу показать только разводку с схему подключения

+ Нажмите здесь, чтобы увидеть скрытый текст

Сообщение от sova

В архиве схема, плата, фотошаблон, прошивка. Кому нужны исходники пишите.

Сообщение от sova

Купить уже нельзя. Из-за низкого спроса и сравнительно высокой себестоимости штучного производства делать их стало не выгодно.

[sova]

Сообщение от gagarin74

Я первый!!!! не забудь!!!!! ок ?

Помню!

[dg972]

Ура! Процесс пошел. )))

[gagarin74]

главное не останавливаться и не довать покоя голове и рукам,ну и соответственно разрабам!!!

[gagarin74]

Как процесс ???!!!!

[sova]

Сообщение от gagarin74

Как процесс ???!!!!

Идет. Отлаживаю программу, готовлю печатную плату. Сегодня приехали комплектующие.

[gagarin74]

как комплектующие? Всё ли пришло ?

[sova]

Сообщение от gagarin74

Всё ли пришло ?

Все, что заказывал, то и пришло. Мне бы к суткам еще пару часов добавить, вот тогда пошло бы дело.

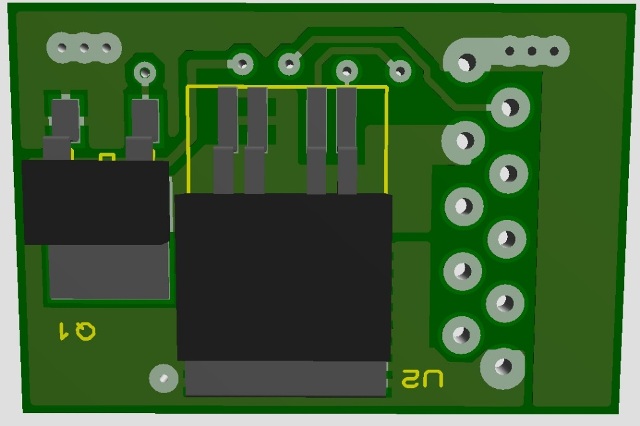

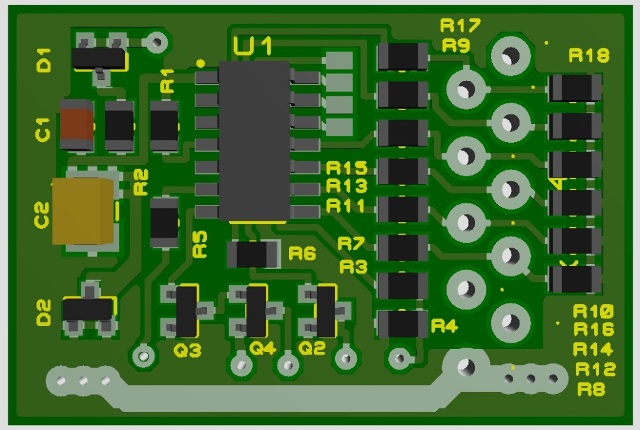

Сделал проект печатной платы

[gagarin74]

Сообщение от sova

Мне бы к суткам еще пару часов добавить, вот тогда пошло бы дело.

Это мечта у многих.Я перешел на 6 часовой сон.
Если не трудно, можно описать полную концепцию разработки (что будет уметь,куда вставлять и размеры). Многим наверное будет интересно.

[sova]

Сообщение от gagarin74

Я перешел на 6 часовой сон.

Я уже несколько месяцев на 4-х часовом.

Сообщение от gagarin74

что будет уметь,куда вставлять и размеры

Будет регулируемая пауза переднего стеклоочистителя. Для заднего будет два режима (переключаемых пользователем): - регулируемая пауза от 0,5 до 120 секунд и, назовем его - "полуавтоматический". Задний будет срабатывать на N-ное количество (определяет пользователь) взмахов переднего если переключатель заднего выключен и работать непрерывно если включен. Также будет делать несколько взмахов при включении задней передачи если передний включен и затем махать с каждым взмахом переднего пока включен задний ход. Примерный алгоритм описан в пост 128 размер примерно 3х4 см. монтироваться будет возле переключателя. Один провод (задний ход) придется тянуть в сторону ЦЭКБС, но это по желанию.

[gagarin74]

Ваще крутяк!!!!!! Монтироваться внутри рулевой колодки ? Извините за дотошность.И что значит по желанию ?

[dg972]

Сообщение от gagarin74

Монтироваться внутри рулевой колодки ?

Да.

Сообщение от gagarin74

что значит по желанию ?

Если не подключишь этот провод, не будет только одной функции - делать несколько взмахов при включении задней передачи если передний включен.

[gagarin74]

как успехи ?

[dg972]

Гы! )))
На Ниве делал, что бы задний сточ включался не только при включении задней передачи, но и при включении правого указателя поворота...
Надо перестроиться, включаешь указатель, глаза в зеркало, а заднее стекло уже чистое. )))

[gagarin74]

Сообщение от dg972

Гы! )))
На Ниве делал, что бы задний сточ включался не только при включении задней передачи, но и при включении правого указателя поворота...
Надо перестроиться, включаешь указатель, глаза в зеркало, а заднее стекло уже чистое. )))

Ну наверное при условии ,что у Вас не было бокового зеркала, и работали передние дворники

[dg972]

Не совсем. )))
Передние дворники, конечно работали, а вот зеркало было.
Но на Ниве я им практически не пользовался. Внутрисалонное было панорамным и его хватало. (При условии чистого заднего стекла)

[sova]

Сообщение от gagarin74

как успехи ?

Покатался сегодня под дождем, все работает как положено за исключением одного. При движении задним ходом контроллер иногда перезагружается. Удалось поймать момент когда это происходит. Если включить задний ход, затем омыватель переднего стекла, а потом сразу заднего, щетки делают положенное им количество взмахов и перезагрузка. Причину такого поведения пока не нашел, в симуляторе такого не происходит. Буду копать дальше.

[gagarin74]

Сообщение от sova

Покатался сегодня под дождем, все работает как положено за исключением одного. При движении задним ходом контроллер иногда перезагружается. Удалось поймать момент когда это происходит. Если включить задний ход, затем омыватель переднего стекла, а потом сразу заднего, щетки делают положенное им количество взмахов и перезагрузка. Причину такого поведения пока не нашел, в симуляторе такого не происходит. Буду копать дальше.

Молоток братан!!!!!!!!!!!!!!!!! РОДИНА ждет!!!! Дастерводы не забудут.

[Antonio156]

А подключение предполагается без резанья штатной проводки?
Тоже очень хочется заполучить сей наиполезнейший девайс.

[sova]

Сообщение от Antonio156

А подключение предполагается без резанья штатной проводки?

Вопрос актуальный. Что бы не резать проводку надо подобрать терминалы подходящие в разъем подрулевого переключателя. Я пока не нашел ничего подходящего. Видел на одном рекламном стенде очень похожий терминал, назывался "DS-45", если не ошибаюсь. Но в продаже нет и не предвидеться. Нагуглить тоже не получается. Может кто, поможет с поиском?

[gagarin74]

а какой номер у самого разъема подрулевого переключателя ?
